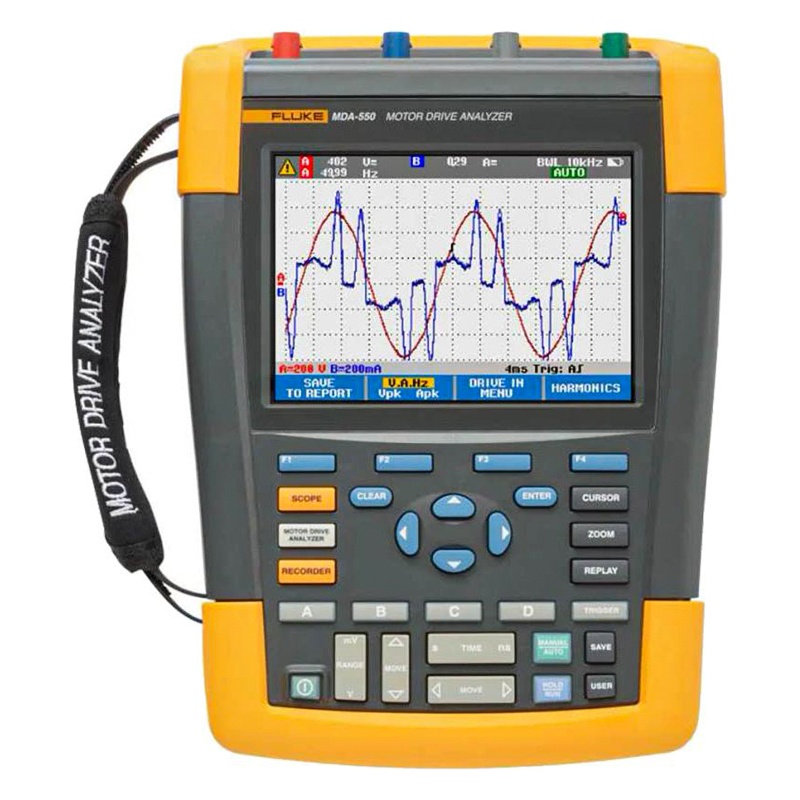

Анализатор энергии Fluke MDA-550
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы качества электроэнергии
-Анализатор энергии Fluke MDA-550АвтотестерыАнализаторы сигналов и спектра Анализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы дистанционного контроляПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Портативный прибор для анализа работы электроприводов, которые позволяют безопасно находить и устранять типичные проблемы в системах приводов инверторных двигателей. Расширенные измерения с коэффициентом гармоник.
Подробнее
Запросить цену
Уточняйте наличие
Нашли дешевле?
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Анализатор привода двигателя Fluke MDA 550 экономит время и устраняет необходимость в настройке сложных измерений, одновременно упрощая устранение неполадок в приводе. Просто выберите тест, и пошаговые измерения под руководством покажут вам, где следует подключать напряжение и ток, в то время как предустановленные профили измерений гарантируют, что вы соберете все данные, необходимые для каждой критической секции двигателя-от входа до выхода, шины постоянного тока и самого двигателя.
Особенности:
- Измерьте ключевые параметры электропривода, включая напряжение, ток, уровень напряжения шины постоянного тока и пульсации переменного тока, дисбаланс напряжения и тока и гармоники, модуляцию напряжения и разряды напряжения на валу двигателя.
- Выполните расширенные измерения гармоник, чтобы определить влияние гармоник низкого и высокого порядка на вашу электроэнергетическую систему.
- Проведите управляемые измерения для входа привода двигателя, шины постоянного тока, выхода привода, входа двигателя и измерения вала с помощью графических пошаговых диаграмм подключения напряжения и тока.
- Используйте упрощенную настройку измерений с предустановленными профилями измерений для автоматического запуска сбора данных на основе выбранной процедуры тестирования.
- Быстро и легко создавайте отчеты, которые идеально подходят для документирования устранения неполадок и совместной работы с другими пользователями.
- Измерьте дополнительные электрические параметры с помощью полного осциллографа 500 МГц, измерителя и возможности записи для полного спектра электрических и электронных измерений в промышленных системах.
Характеристики
Тип
|
Анализатор качества электроэнергии |
Частота
|
500 МГц |
Характеристики
Напряжение постоянного тока (В пост. тока) | |
Максимальное напряжение с датчиком 10:1 или 100:1 | 1000 В |
Максимальное разрешение с датчиком 10:1 или 100:1 | 1 мВ |
Показание на полной шкале | 999 отсчетов |
Погрешность 4 с - 10 мкс/дел. | ±(3 % + 6 отсчетов) |
Напряжение переменного тока (В перем. тока) | |
Максимальное напряжение с датчиком 10:1 или 100:1 | 1000 В |
Максимальное разрешение с датчиком 10:1 или 100:1 | 1 мВ |
Показание на полной шкале | 999 отсчетов |
50 Гц | ±(3 % + 10 отсчетов) - 0,6 % |
60 Гц | ±(3 % + 10 отсчетов) - 0,4 % |
от 60 Гц до 20 кГц | ±(4 % + 15 отсчетов) |
от 20 кГц до 1 МГц | ±(6 % + 20 отсчетов) |
от 1 МГц до 25 МГц | ±(10 % + 20 отсчетов) |
Истинные среднеквадратичные значения напряжения (В перем. тока + В пост. тока) | |
Максимальное напряжение с датчиком 10:1 или 100:1 | 1000 В |
Максимальное разрешение с датчиком 10:1 или 100:1 | 1 мВ |
Показание на полной шкале | 1100 отсчетов |
Пост. ток до 60 Гц | ±(3 % + 10 отсчетов) |
от 60 Гц до 20 кГц | ±(4 % + 15 отсчетов) |
от 20 кГц до 1 МГц | ±(6 % + 20 отсчетов) |
от 1 МГц до 25 МГц | ±(10 % + 20 отсчетов) |
Напряжение ШИМ (V шим) | |
Назначение | Измерение сигналов с широтно-импульсной модуляцией, например на выходе инвертора электродвигателя |
Принцип | Показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты |
Погрешность | Как при измерении напряжения перем. + пост. тока для синусоидальных сигналов |
Пиковое напряжение (V пиковое) | |
Режимы | Максимальное пиковое значение, минимальное пиковое значение или межпиковое значение |
Максимальное напряжение с датчиком 10:1 или 100:1 | 1000 В |
Максимальное разрешение с датчиком 10:1 или 100:1 | 10 мВ |
Погрешность | |
Максимальное пиковое значение, минимальное пиковое значение | ±0,2 деления |
Межпиковое значение | ±0,4 деления |
Показание на полной шкале | 800 отсчетов |
Общая характеристика | |
Ток (AMP) с использованием токоизмерительных клещей | |
Диапазоны | Такие же, как для напряжения перем. тока, перем. + пост. тока или пикового значения |
Коэффициенты усиления | 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A |
Погрешность | Такая же, как для напряжения перем. тока, перем. + пост. тока или пикового значения (добавить погрешность токоизмерительных клещей) |
Частота (Гц) | |
Диапазон | От 1,000 Гц до 500 МГц |
Показание на полной шкале | 999 отсчетов |
Погрешность | ±(0,5 % + 2 отсчетов) |
Соотношение напряжение/частота (В/Гц) | |
Назначение | Для отображения измеренного значения V ШИМ (см. V ШИМ), деленного на значение основной частоты на приводах с регулируемой частотой вращения двигателей переменного тока |
Погрешность | % V среднеквадр. + % Гц |
Дисбаланс напряжения на входе привода | |
Назначение | Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 истинных среднеквадратичных значений напряжения |
Погрешность | Ориентировочный процент на основе значений напряжения перем. + пост. тока |
Асимметрия напряжения на выходе привода и входе двигателя | |
Назначение | Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений напряжения ШИМ |
Погрешность | Ориентировочное значение в процентах на основе значений напряжения ШИМ |
Асимметрия тока на входе привода | |
Назначение | Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений переменного тока |
Погрешность | Ориентировочный процент на основе значений силы перем. + пост. тока |
Асимметрия напряжения на выходе привода и входе электродвигателя | |
Назначение | Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений переменного тока |
Погрешность | Ориентировочный процент на основе значений переменного тока |
Время нарастания и спада | |
Показания | Разница напряжения (dV), разница во времени (dt), разница напряжения/времени (dV/dt), выброс |
Погрешность | Как погрешность осциллографа |
Гармоники и спектр | |
Гармоники | Пост. ток до 51-й |
Диапазоны спектра | 1–9 кГц, 9–150 кГц (фильтр 20 МГц вкл.), до 500 МГц (модуляция напряжения) |
Напряжение на концах вала | |
Событий в секунду | Ориентировочное процентное значение на основе измерений времени нарастания и спада (импульсные разряды) |
Регистрация данных отчета | |
Количество экранов | 50 типовых экранов могут быть сохранены в отчетах (зависит от коэффициента сжатия) |
Передача на ПК | С помощью USB-накопителя 2 ГБ или кабеля мини-USB - USB и FlukeView™ 2 для измерительного прибора ScopeMeter™ |
Настройки датчика | |
Датчик напряжения | 1:1, 10:1, 100:1, 1000:1, 20:1, 200:1 |
Токоизмерительные клещи | 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A |
Датчик напряжения на валу | 1:1, 10:1, 100:1 |
Комплектация
- Анализатор работы электродвигателей Fluke MDA-550
- Li-ion аккумуляторный блок BP 291
- Зарядное устройство/сетевой адаптер BC190
- Высоковольтные пробники VPS 100:1 с зажимами типа "крокодил" - 3 шт.
- Датчик напряжения 500 МГц VPS410-II-R 10:1
- Токовые клещи переменного тока i400s - 3 шт.
- Футляр для переноски C1740
- USB-накопитель 2 ГБ с руководствами и ПО FlukeView™ 2
- Комплект для измерения напряжения на валу SVS-500 (1 шт.) (3 щетки, держатель датчика, двухкомпонентный удлинительный стержень и магнитное основание)
