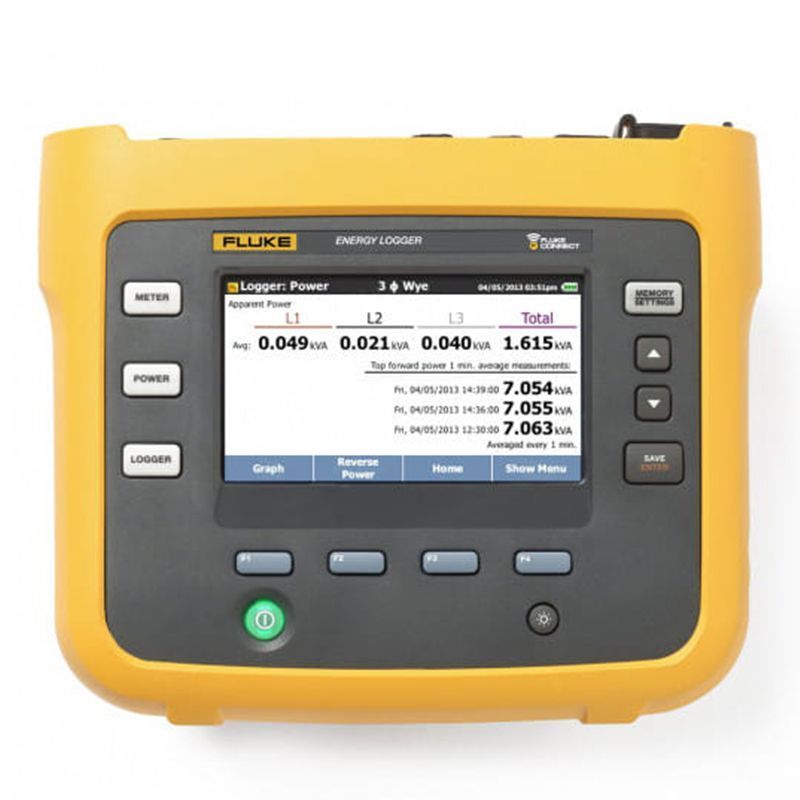

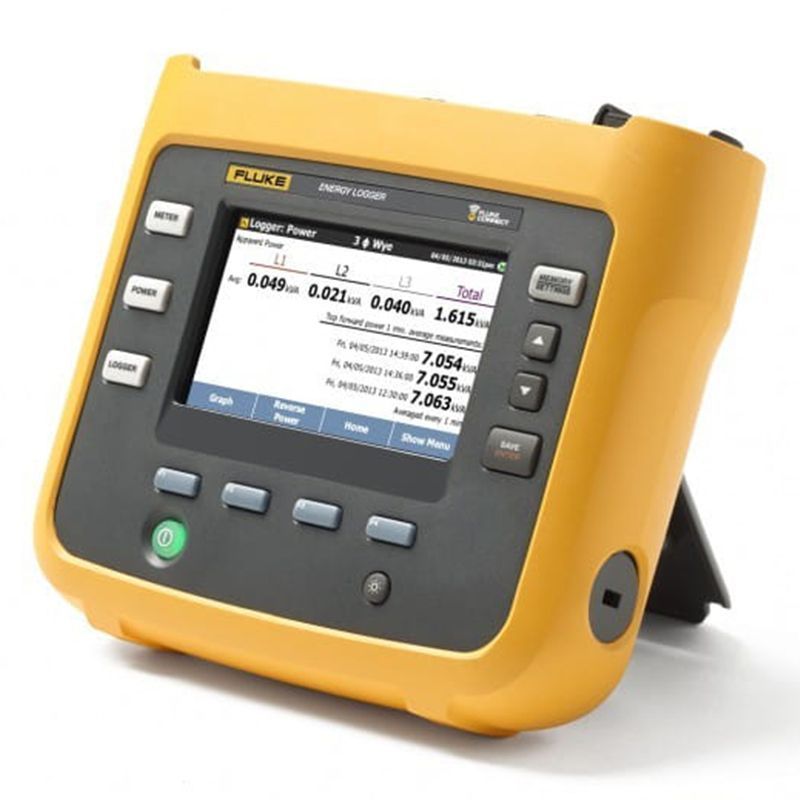

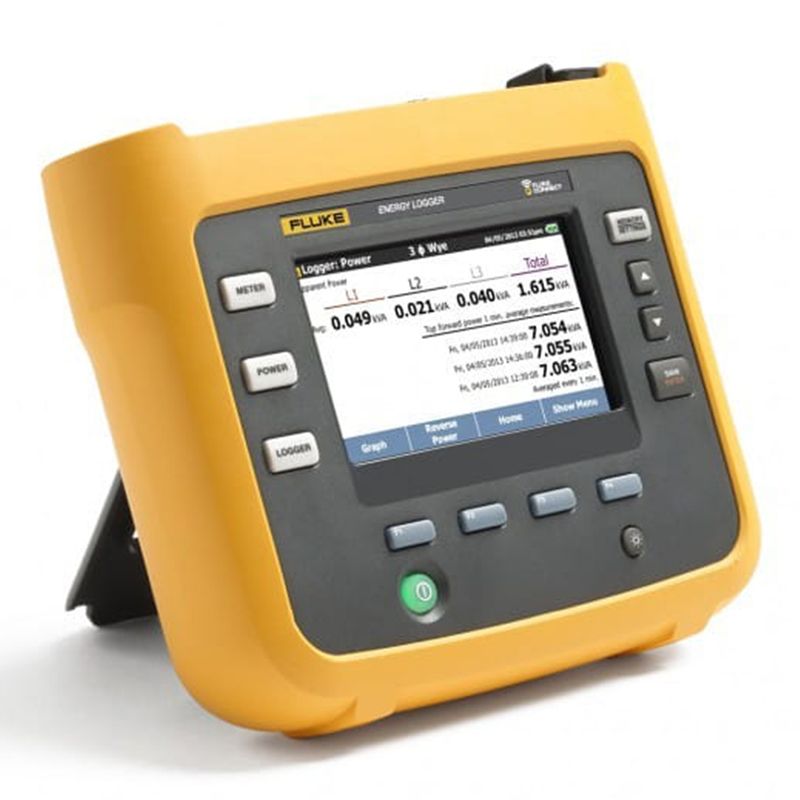

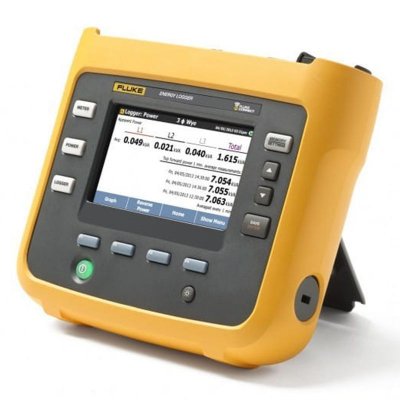

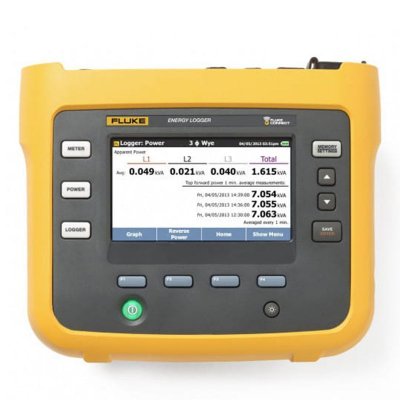

Анализатор качества электроэнергии Fluke 1734/EUS
Трехфазные регистраторы качества электроэнергии Fluke 1732 и Fluke 1734 позволяют легко обнаружить источники потерь электроэнергии. Определяйте, когда и где на вашем объекте потребляется энергия – от технологических входов до отдельных цепей. Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени. Это снижает необходимость в использовании защитных средств, а также в посещении объекта и контроле.
Профилирование энергопотребления на всех участках объекта позволяет выявить возможности для экономии электроэнергии, а также предоставляет необходимые для этого данные. Новый пакет ПО Energy Analyze позволяет сравнивать несколько точек данных во времени и создавать полную картину энергопотребления, что является первым шагом к сокращению расходов на электроэнергию.
Особенности:
- Основные измерения: Автоматическое получение и регистрация значений напряжения, силы тока, мощности, коэффициента мощности, потребляемой электроэнергии и связанных с ними параметров;
- Совместимость с Fluke Connect: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия;
- Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи;
- Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и на более низких уровнях;
- Измерение параметров всех трех фаз: С 3 гибкими токоизмерительными датчиками в комплекте;
- Подробная регистрация: В приборах можно сохранять более 20 отдельных сеансов регистрации. Фактически все измеренные значения регистрируются автоматически, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени;
- Оптимизированный пользовательский интерфейс: Быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции проверки позволяют проверить правильность соединений, делая работу пользователя более надежной;
- Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим отображением Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых управляемых графических настроек, будьте уверены в правильности соединений благодаря функции интеллектуальной проверки;
- Полная настройка в «полевых условиях на передней панели или в приложении Fluke Connect: Нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу;
- Полностью интегрированная регистрация: Подключите другие устройства Fluke Connect к Fluke 1734 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре или модуле Fluke Connect;
- Прикладное программное обеспечение Energy Analyze Plus: Загрузите это приложение и при помощи наших автоматически генерируемых отчетов анализируйте все характеристики энергопотребления.
Области применения:
- Исследование нагрузок
- Оценка энергопотребления
- Энергетические обследования
- Регистрация результатов сопутствующих аналоговых измерений
- Регистрация мощности и потребляемой энергии
- Может также взиматься сбор за коэффициент мощности, в зависимости от работающей индуктивной или емкостной нагрузки на предприятии
- Упрощенное исследование нагрузки
- Регистрация общих параметров
Общие характеристики | |||||
Цветной ЖК-дисплей | 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель | ||||
Гарантия | Прибор и блок питания: Два года (не распространяется на батарею) | ||||
Аксессуары: один год | |||||
Цикл калибровки: два года | |||||
Размеры | Прибор: 19,8 x 16,7 x 5,5 см | ||||
Источник питания: 13,0 x 13,0 x 4,5 см | |||||
Прибор с подключенным источником питания: 19,8 x 16,7 x 9 см | |||||
Масса | Прибор: 1,1 кг | ||||
Источник питания: 400 г | |||||
Защита от несанкционированного вскрытия | Слот для замка Kensington | ||||
Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов | |||||
Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока | ||||
Допустимый ток | 100 кА (50/60 Гц) | ||||
Собственная ошибка при эталонных условиях* | ± 0,7 % от показаний | ||||
Погрешность 173x + iFlex | ±(1% от показаний + 0,02% от диапазона) | ||||
Температурный коэффициент в диапазоне рабочей температуры | 0,05% показаний/°C 0,09% показаний/°F | ||||
Рабочее напряжение | 1000 В CAT III, 600 В CAT IV | ||||
Длина кабеля щупа | 305 мм | ||||
Диаметр кабеля щупа | 7,5 мм | ||||
Минимальный радиус изгиба | 38 мм | ||||
Длина кабеля выходного сигнала | 2 м | ||||
Масса | 115 г | ||||
Материал кабеля щупа | TPR | ||||
Материал муфты | POM + ABS/PC | ||||
Выходной кабель | TPR/PVC | ||||
Диапазон рабочих температур | от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) | ||||
Температура, в нерабочем состоянии | от –40 °C до +80 °C (от –40 °F до 176 °F) | ||||
Относительная влажность, эксплуатация | от 15% до 85% без конденсации | ||||
Степень защиты | IEC 60529:IP50 | ||||
* Эталонные условия: | |||||
- Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 %; | |||||
- Основной проводник в центральном положении. |
Характеристики
Тип
|
Анализатор качества электроэнергии |
Частота
|
От 42,5 до 69 Гц |
Параметр | Диапазон | Разрешение | Собственная погрешность при эталонных условиях (% от показания +% полной шкалы) | ||
Характеристики | |||||
Напряжение | 1000 В | 0,1 В | ±(0,2% + 0,01%) | ||
Ток: прямой ввод | i17xx-flex 1500 12" | 150А | 0,1 А | ±(1% + 0,02%) | |
1500 А | 1 А | ±(1% + 0,02%) | |||
i17xx-flex 3000 24" | 300 А | 1 А | ±(1% + 0,03%) | ||
3000 А | 10 А | ±(1% + 0,03%) | |||
i17xx-flex 6000 36" | 600 А | 1 А | ±(1,5% + 0,03%) | ||
6000 А | 10 А | ±(1,5% + 0,03%) | |||
i40s-EL clamp | 4:00 AM | 1 мА | ±(0,7% + 0,02%) | ||
40 А | 10 мА | ±(0,7% + 0,02%) | |||
Частота | От 42,5 до 69 Гц | 0,01 В | ±(0,1%) | ||
Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ±(0,2% + 0,02%) | ||
Минимальное/максимальное напряжение | 1000 В | 0,1 В | ±(1% + 0,1%) | ||
Ток минимальный/максимальный | Зависит от принадлежности | Зависит от принадлежности | ±(5% + 0,2%) | ||
Общее гармоническое искажение (THD) напряжения | 1000% | 0,10% | ±0,5 | ||
Общее гармоническое искажение (THD) силы тока | 1000% | 0,10% | ±0,5 | ||
Параметр | Величина влияния | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
150 А / 1500 А | 300 А / 3000 А | 600 А / 6000 А | 4 А / 40 А | ||
Собственная неопределенность ±(% от показания + % диапазона)1 | |||||
Активная мощность P | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
Активная энергия Ea | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
Полная мощность S | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
Полная энергия Eap | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5% от измеренной полной мощности | |||
Реактивная энергия Er | 0 ≤ PF ≤ 1 | 11 | |||
Коэффициент мощности PF | — | 11 | |||
Коэффициент сдвига мощности | — | 11 | |||
DBF/cosϕ | — | 11 | |||
Дополнительная неопределенность в % диапазона1 | В P-N>250 В | 0,02% | 0,02% | 0,02% | 0,02% |
1Диапазон = 1000 В x Iдиапазон | |||||
Эталонные условия: | |||||
- Окружающие условия: 23 °C ±5 °C, прибор работает не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность <65%; | |||||
- Условия на входе: Cosϕ/PF=1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10%; | |||||
- Характеристики силы тока и мощности:Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10% от Iдиапазон; | |||||
- Первичный проводник с клещами или пояс Роговского в центральном положении; | |||||
- Температурный коэффициент: Добавьте 0,1 x нормативную точность на каждый градус Цельсия выше 28 °C или ниже 18 °C. | |||||
Электрические характеристики | |||||
Питание | |||||
Диапазон напряжения | от 100 В до 500 В с использованием входной предохранительной втулки при питании от цепи измерения | ||||
от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) | |||||
Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) | ||||
КПД | ≥ 68,2% (в соответствии с правилами энергосбережения) | ||||
Максимальное потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 | ||||
Частота питающей сети | 50/60 Гц ± 15% | ||||
Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем | ||||
Время работы от аккумулятора | Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения | ||||
Время зарядки | < 6 часов | ||||
Сбор данных | |||||
Разрешение | 16-битная синхронная выборка | ||||
Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети | ||||
Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) | ||||
Типы цепей | 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ соединение «открытым треугольником», только токи (изучение нагрузок) | ||||
Объем памяти | Внутренняя флэш-память (не заменяемая пользователем) | ||||
Объем памяти | Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий1 | ||||
1Количество возможных сеансов записи и период записи зависят от требований пользователя. | |||||
Базовый интервал | |||||
Измеренные параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия | ||||
Интервал усреднения | По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин | ||||
Минимальные/максимальные значения времени усреднения | Напряжение, сила тока: среднеквадратичное значение полного цикла обновляется каждые полцикла Вспом. питание: 200 мс | ||||
Интервал потребления (режим измерителя энергии) | |||||
Измеренные параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии | ||||
Интервал | По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл | ||||
Соответствие стандартам | |||||
Питание | IEEE 1459 | ||||
Интерфейсы | |||||
USB-A | Передача файла через USB-накопитель, обновление прошивки | ||||
Макс. ток: 120 мА | |||||
WiFi | Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi | ||||
Bluetooth | Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (необходима модель Fluke 1734 или Fluke 1732 с обновлением) | ||||
USB-mini | Загрузка данных с устройства на ПК | ||||
Входы напряжения | |||||
Число входов | 4 (3 фазы и нейтраль) | ||||
Максимальное входное напряжение | 1000 Вrms, CF 1,7 | ||||
Полное входное сопротивление | 10 МОм | ||||
Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц | ||||
Масштабирование | 1:1 и переменное | ||||
Категория измерения | 1000 В CAT III/600 В CAT IV | ||||
Входы тока | |||||
Число входов | 3, режим выбирается автоматически для подключенного датчика | ||||
Входное напряжение | Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 | ||||
Вход пояса Роговского | 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа | ||||
Диапазон | От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов | ||||
От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов | |||||
От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов | |||||
От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL | |||||
Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц | ||||
Масштабирование | 1:1 и переменное | ||||
Вспомогательные входы | |||||
Число входов | 2 | ||||
Диапазон входного сигнала | от 0 до ±10 В постоянного тока, 1 показание/с | ||||
Коэффициент масштабирования (доступен с 2014) | Формат: mx + b (усиление и смещение), задается пользователем | ||||
Отображаемые единицы (доступны с 2014) | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) | ||||
Беспроводное соединение | |||||
Число входов | 2 | ||||
Поддерживаемые модули | Fluke Connect серии 3000 | ||||
Сбор данных | 1 показание/с | ||||
Характеристики условий эксплуатации | |||||
Диапазон рабочих температур | от –10 до +50 °C (от 14 до 122 °F) | ||||
Температура хранения | от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F) | ||||
Допустимая влажность при работе | от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95% отн. влажн. | ||||
от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75% отн. влажн. | |||||
от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45% отн. влажн. | |||||
Высота над уровнем моря при эксплуатации | До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) | ||||
Высота над уровнем моря при хранении | 12 000 м | ||||
Корпус | IP50 согласно EN60529 | ||||
Вибрация | MIL-T-28800E, тип 3, класс III, тип B | ||||
Безопасность | IEC 61010-1 | ||||
Сетевой вход IEC: Категория перенапряжения II, Степень загрязнения 2 | |||||
Клеммы напряжения: Категория перенапряжения IV, степень загрязнения 2 | |||||
IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В | |||||
Электромагнитная совместимость | EN 61326-1: Промышленный CISPR 11: группа 1, класс A | ||||
Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) | |||||
USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 | |||||
Температурный коэффициент | 0,1 x спецификация погрешности/°C |
- Анализатор качества электроэнергии Fluke-1734/EUS (модель для ЕС и США)
- Адаптер WiFi и BLE
- Флэш-накопитель USB (4 ГБ) (содержит руководство пользователя и программное обеспечение Fluke Energy Analyze Plus)
- USB-кабель
- Плоский кабель 3PHVL-173
- Комплект из 2 измерительных проводов с наращиваемыми разъемами, 10 см
- Комплект из 2 измерительных проводов с наращиваемыми разъемами, 1,5 м
- Зажим типа «крокодил» — 4 шт.
- Комплект цветных наклеек
- Комплект подвеса 173x
- Магнит датчика MP1 — 4 шт.
- Тонкие гибкие токоизмерительные датчики i173X-flex1500 12 дюймов — 3 шт.
- Сетевой шнур
- Комплект документов (краткий справочник, меры безопасности)
- Мягкий чехол C173x
