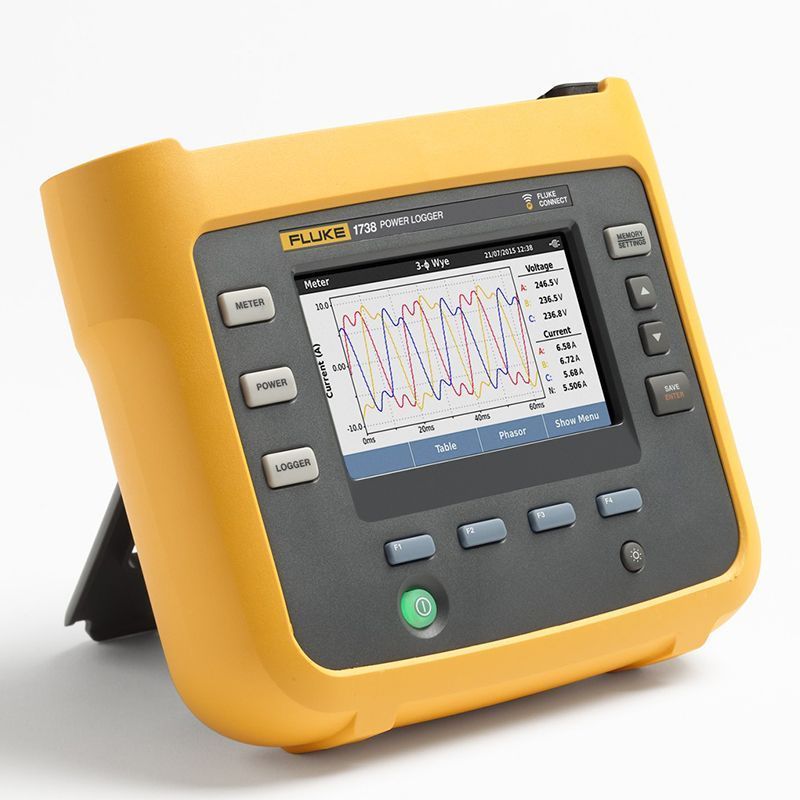

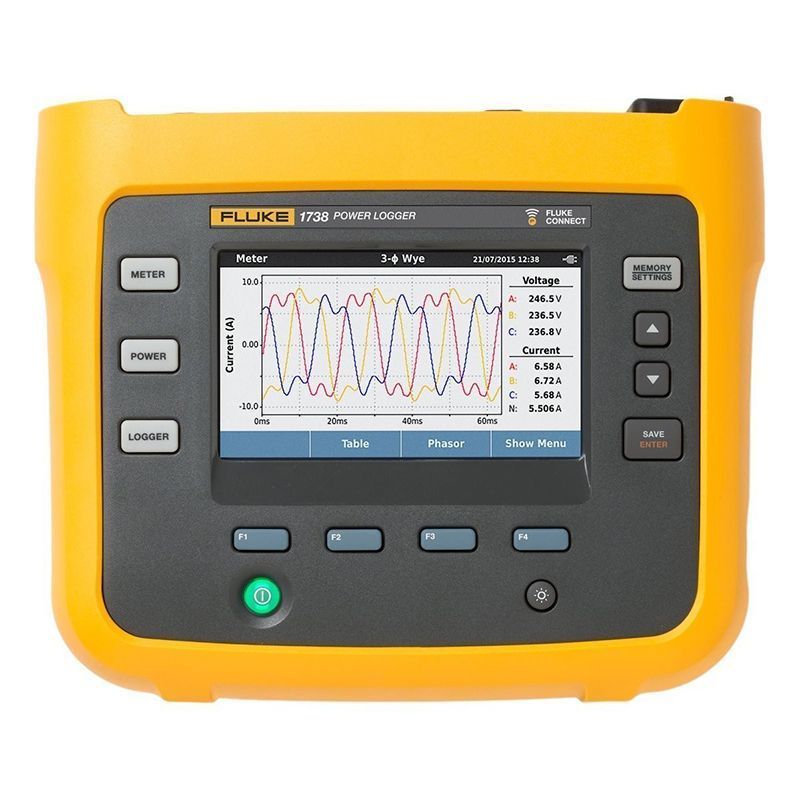

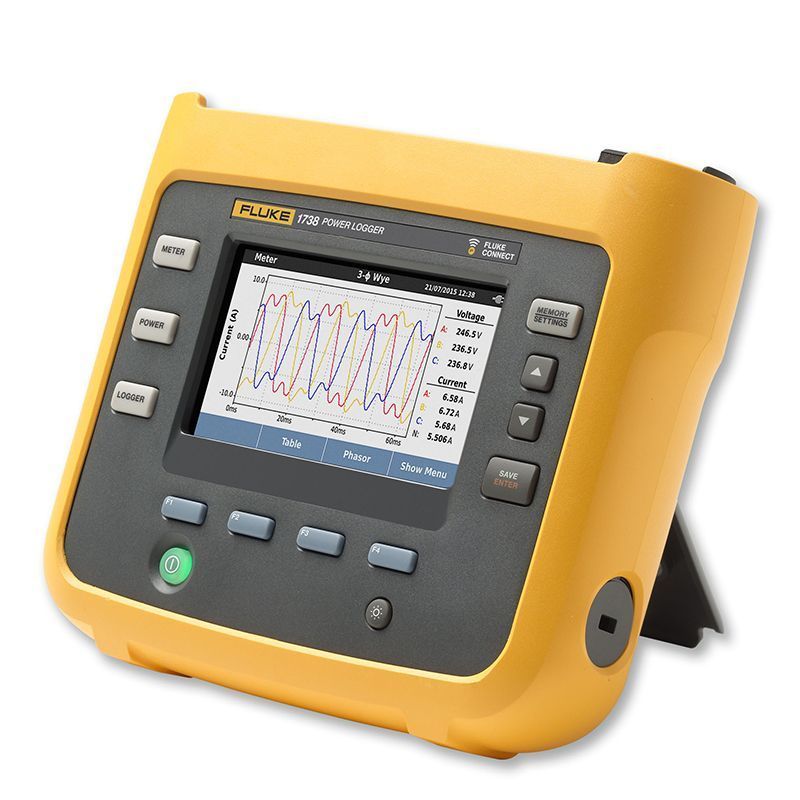

Анализатор качества электроэнергии Fluke 1738/EUS
Анализатор качества электроэнергии Fluke 1738/EUS представляет собой мобильный многоканальный регистрирующий прибор, с помощью которого специалисты эксплуатационных служб могут исследовать электрические параметры, мощностные и энергетические характеристики одно- и трехфазных систем энергообеспечения с целью проверки их соответствия действующим нормам, а также контролировать энергопотребление нагрузок, гармоники в сети и форму сигналов тока-напряжения. В отличие от модели 1736, это устройство обладает расширенным перечнем аналитических функций, а также оснащается магнитными щупами и подвеской Hanger Kit. Версия EUS оборудуется модулем Wi-Fi и поставляется в комплекте с эластичными токоизмерительными датчиками Thin-Flexi.
Особенности:
- Модуль-переходник WiFi/BLE-USB позволяет использовать все возможности приложения Fluke Connect для бесконтактного обмена данными с внешними устройствами и измерительными модулями, а также задействовать дистанционное управление Fluke 1738/EUS и для выполнения измерений на безопасном расстоянии от шин и токоведущих элементов под напряжением.
- Датчики Thin-Flexi, которые являются токовыми трансформаторами с воздушным сердечником и работают по принципу пояса Роговского, благодаря низкой индуктивности способны измерять быстро меняющиеся токи и не подвержены воздействию частотных помех, а за счет открытой конструкции можно легко оборачивать вокруг проводников, без их отключения.
- ПО Energy Analyze Plus, поставляемое в комплекте с Fluke 1738, позволяет обрабатывать и анализировать на ПК полученные в ходе измерений данные, с выдачей отчетов в соответствии с EN 50160 и IEEE 519.
Преимущества:
Обеспечивая измерение и регистрацию более 500 параметров, характеризующих качество электроэнергии, Fluke 1738/EUS позволяет оперативно анализировать состояние электрических систем и оценивать их исправность, с оформлением суммарного отчета.
Функция интеллектуальной проверки измерений и цифровой контроль правильности подключения минимизирует количество случайных ошибок, снижая неопределенность измерений. По сравнению с регистраторами серии 173x предыдущей генерации, эта модель анализатора качества электроэнергии обладает целым рядом преимуществ, таких как: поддержка Fluke Connect, меньший размер и вес, оптимизированный интерфейс с сенсорным экраном, возможность питания от контролируемого контура, измерение всех параметров одновременно и т.д. Увеличенный объем памяти дает возможность регистрировать измерения на протяжении нескольких сеансов.
Технические характеристики | |||||
Параметр | Диапазон | Разрешение | Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы) | ||
Напряжение | 1000 В | 0,1 В | ± (0,2 % + 0,01 %) | ||
Ток: прямой ввод | i17xx-flex 1500 12" | 150 А | 0,1 В | ± (1 % + 0,02 %) | |
1500 А | 1 А | ||||
i17xx-flex 3000 24" | 300 А | 1 А | ± (1 % + 0,03 %) | ||
3000 А | 10 А | ||||
i17xx-flex 6000 36" | 600 А | 1 А | ± (1,5 % + 0,03 %) | ||
6000 А | 10 А | ||||
Клещи i40s-EL | 4 А | 1 мА | ± (0,7 % + 0,02 %) | ||
20 А | 10 мА | ||||
Частота | От 42,.5 до 69 Гц | 0,01 В | ± (0,1 %) | ||
Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ± (0,2 % + 0,02 %) | ||
Мин./макс. напряжение | 1000 В | 0,1 В | ± (1 % + 0,1 %) | ||
Ток мин./макс. | Определяется дополнительным оборудованием | Определяется дополнительным оборудованием | ± (5 % + 0,2 %) | ||
коэффициент гармоник по напряжению | 1000% | 0.10% | ±0,5 | ||
коэффициент гармоник тока | 1000% | 0.10% | ±0,5 | ||
Гармоники напряжения с 2 по 50 | 1000 В | 0,1 В | ≥ 10 В: ±5 % показаний | ||
< 10 В: ±0,5 В | |||||
Гармоники тока с 2 по 50 | Определяется дополнительным оборудованием | Определяется дополнительным оборудованием | ≥ 3 % диапазона тока: ±5 % показаний | ||
≥ 3 % диапазона тока: ±0,15 % показаний | |||||
Несимметрия | 100% | 0.1% | ±0,2 | ||
Основная неопределенность ± (% от показаний + % диапазона)¹ | |||||
Параметр | Величина влияния | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
150/1500 A | 300/3000 A | 600/6000 A | 4/40 A | ||
Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
Активная энергия Ea | |||||
Полная мощность S | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
Активная энергия Eap | |||||
Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности | |||
Реактивная энергия Er | |||||
Коэффициент мощности PF | - | ±0,025 | |||
Коэффициент реактивной мощности | |||||
DBF/cosϕ | |||||
Дополнительная неопределенность в % диапазона¹ | В P-N>250 В | 0.02% | 0.02% | 0.02% | 0.02% |
¹Диапазон = 1000 В x Iдиапазон Эталонные условия: Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность < 65 % Условия входа: Cosϕ/PF = 1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10 %. Характеристики тока и напряжения: Входное напряжение 1 фаза: 120/230 В или 3 фазы схема "звезда/треугольник": 230/400 В Входной ток: I > 10 % от Iдиапазон Первичный проводник с клещами или пояс Роговского в центральном положении Температурный коэффициент Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C |
Характеристики
Тип
|
Анализатор качества электроэнергии |
Переменный ток
|
от 10 до 1500 А |
Частота
|
от 42,5 до 69 Гц |
Электрические характеристики | |
Питание | |
Диапазон напряжения: | от 100 до 500 В с использованием входной предохранительной втулки при питании от цепи измерения |
от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) | |
Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) |
КПД | ≥ 68,2 % (в соответствии с правилами энергосбережения) |
Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 |
Частота питающей сети | 50/60 Гц ± 15 % |
Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем |
Время работы от аккумулятора | Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения |
Время зарядки | < 6 часов |
Сбор данных | |
Разрешение | 16-битная синхронная выборка |
Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети |
Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) |
Типы цепей | 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок) |
Объем памяти | Внутренняя флэш-память (не заменяемая пользователем) |
Объем памяти | Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий¹ |
Базовый интервал | |
Измеренные параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия |
Интервал усреднения | Выбирается пользователем: 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин |
Мин./макс. значения времени усреднения | Напряжение, ток: полный цикл RMS обновляется каждые полцикла (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс |
Интервал потребления (режим измерителя энергии) | |
Измеренные параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии |
Интервал | Выбирается пользователем: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл. |
Измерение качества электроэнергии | |
Измеряемый параметр | Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, TDD |
Интервал усреднения | 10 мин. |
Отдельные гармоники | Гармоника с 2 по 50 |
Суммарный коэффициент искажений | Рассчитано на 50 гармоник |
События | Напряжение: провалы, выбросы, прерывания, ток: пусковой ток |
параметров, задаваемых внешними сигналами | Полный цикл RMS обновляется каждые полцикла напряжения и тока (Urms1/2 согласно IEC61000-4-30) |
Сигнал напряжения и тока | |
Соответствие стандартам | |
Гармоники | IEC 61000-4-7: класс 1 |
IEEE 519 (кратковременные гармоники) | |
Качество электроэнергии | IEC 61000-4-30 класс S, IEC62586-1 (устройство PQI-S) |
Питание | IEEE 1459 |
Соответствие качества электроэнергии | EN50160 (для измеренных параметров) |
Интерфейсы | |
USB-A |
Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА |
WiFi | Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi |
Bluetooth | Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (требуется опция обновления 1738 или 1736) |
USB-mini | Загрузка данных с устройства на ПК |
Входы напряжения | |
Число входов | 4 (3 фазы и нейтраль) |
Максимальное входное напряжение | 1000 В (среднекв. знач.) , CF 1,7 |
Полное входное сопротивление | 10 МОм |
Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
Масштабирование | 1:1 и переменное |
Категория измерения | 1000 В CAT III/600 В CAT IV |
Входы тока | |
Число входов | 4, режим выбирается автоматически для подключенного датчика |
Входное напряжение | Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 |
Вход пояса Роговского | 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа |
Диапазон | От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов |
От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов | |
От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов | |
От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL | |
Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
Масштабирование | 1:1 и переменное |
Дополнительные входы | |
Число входов | 2 |
Диапазон входного сигнала | от 0 до ±10 В постоянного тока, 1 показание/с |
Коэффициент масштабирования (доступен с 2014 г.) | Формат: mx + b (усиление и смещение), задается пользователем |
Отображаемые единицы (доступны с 2014 г.) | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
Беспроводное соединение | |
Число входов | 2 |
Поддерживаемые модули | Fluke Connect® серии 3000 |
Сбор данных | 1 показание/с |
Характеристики условий эксплуатации | |
Рабочая температура | от –10 °C до +50 °C (от 14 °F до 122 °F) |
Температура хранения | от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F) |
Допустимая влажность при работе | от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95 % отн. влажн. |
от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75 % отн. влажн. | |
от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн. | |
Высота над уровнем моря при эксплуатации | До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) |
Высота над уровнем моря при хранении | 12 000 м |
Корпус | IP50 согласно EN60529 |
Вибрация. | MIL-T-28800E, тип 3, класс III, тип B |
Безопасность | IEC 61010-1 |
Ввод сети IEC: перенапряжение категория II, степень загрязнения 2 | |
Клеммы напряжения: перенапряжение категория IV, степень загрязнения 2 | |
IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В | |
Электромагнитная совместимость | EN 61326-1: Industrial CISPR 11: группа 1, класс A |
Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) | |
(USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 | |
Температурный коэффициент | 0,1 x спецификация погрешности/°C |
Общие характеристики | |
Цветной ЖК-дисплей | 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель |
Аксессуары: один год | |
Цикл калибровки: два года | |
Размеры | Прибор: 19,8 см х 16,7 см х 5,5 см (7,8 д. х 6,6 д. х 2,2 д.) |
Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x 1,8 д.) | |
Прибор с подключенным источником питания: 19,8 см x 16,7 см x 9 см (7,8 д. x 6,6 д. x 3,5 д.) | |
Масса | Прибор: 1,1 кг (2,5 фунта) |
Источник питания: 400 г (0,9 фунта) | |
Защита от несанкционированного вскрытия | Слот для замка Kensington |
Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов | |
Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока |
Допустимый ток | 100 кА (50/60 Гц) |
Основная погрешность при нормальных условиях* | ± 0,7 % от показаний |
Погрешность 173x + iFlex | ± (1 % от показаний + 0,02 % от диапазона) |
Температурный коэффициент в диапазоне рабочей температуры | 0,05 % показаний/°C 0,09 % показаний/°F |
Рабочее напряжение | 1000 В CAT III, 600 В CAT IV |
Длина кабеля щупа | 305 мм (12 дюймов) |
Диаметр кабеля щупа | 7,5 мм (0,3 дюйма) |
Минимальный радиус изгиба | 38 мм (1,5 дюйма) |
Длина кабеля выходного сигнала | 2 м (6,6 футов) |
Масса | 115 г |
Материал кабеля щупа | TPR |
Материал муфты | POM + ABS/PC |
Выходной кабель | TPR/PVC |
Рабочая температура | от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) |
Температура, в нерабочем состоянии | от –40 °C до +80 °C (от –40 °F до 176 °F) |
Относительная влажность, эксплуатация | от 15 % до 85 % без конденсации |
Степень защиты | IEC 60529:IP50 |
Гарантия | Один год |
* Стандартные условия: Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 % Основной проводник в центральном положении |
- Анализатор качества электроэнергии Fluke 1738/EUS
- Источник питания
- Провод для измерения напряжения, 3-фазный + N
- Зажимы типа "дельфин", черные: 4 шт
- Thin-Flexi Current Probe i173x-flex1500, 30,5 см (12 дюймов): 4 шт
- Комплект проволочных зажимов с цветовой индикацией
- Кабель питания от сети
- Комплект из 2 измерительных проводов с наращиваемыми разъемами, 10 см (3,9 дюйма)
- Комплект из 2 измерительных проводов с наращиваемыми разъемами, 1,5 м (6,6 футов)
- Кабель питания постоянного тока
- USB-кабель A, мини-USB
- Комплект документов
- USB-накопитель, 4 ГБ
- Мягкая сумка для хранения/чехол
- Упаковка
