Анализатор качества электроэнергии Fluke 1742/30/EUS
Анализатор качества электроэнергии Fluke 1742/30/EUS — это компактный прибор для регистрации и упрощенного анализа параметров трехфазных электросетей. Модель предназначена для специалистов в области электроэнергетики и может использоваться для диагностики оборудования подстанций, электроустановок, распределительных систем в промышленности, коммунальном хозяйстве и других отраслях.
Главные задачи анализатора качества электроэнергии — выявление неисправностей, анализ электропотребления, нагрузок и, как следствие, обеспечение бесперебойной работы системы и снижение эксплуатационных расходов.
Помимо базовых принадлежностей в комплект Fluke 1742/30/EUS входит гибкий датчик для измерения тока силой до 3000А бесконтактным способом, без повреждения изоляции проводника. Длина этого аксессуара составляет около 60 см, что позволяет исследовать силовые кабели большого диаметра. Датчик подключается к анализатору проводом 1.8 м, что вкупе с гибкой конструкцией упрощает установку в ограниченном пространстве распределительных щитов и при большой скученности коммуникаций.
Возможности:
- Многодневная регистрация с фиксацией пиковых значений параметров электросети — напряжения, мощности, силы тока, потребления и др.
- Измерение коэффициента нелинейных искажений.
- Определение фликера напряжения — воздействия коммутационного оборудования.
- Отслеживание тенденций и сохранения до 20 инспекционных сеансов.
- Возможность программной модернизации.
- Удаленное управление по WiFi, USB или Ethernet-соединению.
- Загрузка данных на USB -накопитель.
- Фирменное ПО “Energy Analyze Plus” для создания стандартизированных отчетов и обработки показаний.
- Экспорт полученных результатов в PQDIF или формате для ПО от“NeQual”.
Общие характеристики | |
Принадлежности: один год | |
Цикл калибровки: два года | |
Габариты | 23,0 x 18,0 x 5,4 см (9,1 x 7,1 x 2,1 дюйма) |
Масса | Прибор: 1,1 кг (2,2 фунта) |
Защита от несанкционированного вскрытия | Пристяжные тросы с замком (макс.Φ 6 мм) |
Характеристики гибких токоизмерительных датчиков i17XX-FLEX1.5KIP | |
Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока |
Длина кабеля датчика | 610 мм (24 дюйма) |
Диаметр кабеля датчика | 7,5 мм (0,3 дюйма) |
Масса | 170 г (0,38 фунта) |
Минимальный радиус изгиба | 38 мм (1,5 дюйма) |
Допустимый ток | 100 кА (50/60 Гц) |
Температурный коэффициент в диапазоне рабочей температуры | 0,05 % показаний/°C (0,028 % показаний/°F) |
Рабочее напряжение | 1000 В CAT III, 600 В CAT IV |
Длина выходного кабеля | 2,0 м (6,5 фута) |
Материал кабеля щупа | TPR |
Масса | 115 г |
Материал кабеля щупа | TPR |
Материал муфты | POM + ABS/PC |
Выходной кабель | TPR/PVC |
Рабочая температура | от –20 до +70 °C (от –4 до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) |
Температура, в нерабочем состоянии | от –40 до +80 °C (от –40 до +176 °F) |
Относительная влажность, эксплуатация | от 15% до 85% без конденсации |
Степень защиты IP | IEC 60529: IP65 |
Характеристики
Тип
|
Анализатор качества электроэнергии |
Ток
|
3000 А |
Частота
|
42,5 - 69 Гц |
Характеристики | ||||
Точность | ||||
Параметр | Диапазон | Максимальное разрешение | Собственная точность при стандартных условиях (% от показания + % от диапазона) | |
Напряжение | 1000 В | 0,1 В | ±0,1 % от номинального напряжения 1, 2 | |
Ток: прямой ввод | i17xx-flex 1500IP 24 дюйма 1500 А | 150А | 0,01 А (мин. 1,5 А) 3 | ±(1 % + 0,02 %) |
1500 А | 0,1 А | |||
i17xx-flex 3000IP 24 дюйма 3000 А | 300 А | 0,01 А (мин. 3,0 A) 3 | ±(1 % + 0,03 %) | |
3000 А | 0,1 А | |||
i17xx-flex 6000IP 36 дюймов 6000 А | 600 А | 0,01 А (мин. 6,0 A) 3 | ±(1,5 % + 0,03 %) | |
6000А | 0,1 А | |||
Клещи i40s-EL | 4 A | 1 мА | ±(0,7 % + 0,02 %) | |
20 А | 10 мА | |||
Частота | от 42,5 до 69 Гц | 0,01 В | ± (0,1 %) 2 | |
Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ±(0,2 % + 0,02 %) | |
Мин./макс. напряжение | 1000 В | 0,1 В | ±0,2 % от номинального входного напряжения 1 | |
Ток мин./макс. | Зависит от принадлежности | Зависит от принадлежности | ±(5 % + 0,2 %) | |
THD напряжения | 1000 % | 0,10 % | ±2,5 % | |
THD тока | 1000 % | 0,10 % | ±2,5 % | |
Гармоники напряжения со 2-й по 50-ую | 1000 В | 0,1 В | ≥1 В: ±5 % показаний | |
< 1 В: ±0,05 В | ||||
Гармоники тока со 2-й по 50-ую | Зависит от принадлежности | Зависит от принадлежности | ≥3 % диапазона тока: ±5 % показаний | |
<3 % диапазона тока: ±0,15 % показаний | ||||
Фликер P LT , P ST | от 0 до 20 | 0,01 | 5 % |
Точность датчиков тока | |||||
Параметр | Величина влияния | iFlex1500IP-24 | iFlex3000IP-24 | iFlex6000IP-36 | i40S-EL |
150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
Активная энергия E a | |||||
Полная мощность S | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
Полная энергия E ap | |||||
Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности | |||
Реактивная энергия E r | |||||
Коэффициент мощности PF | - | ±0,025 | |||
Коэффициент сдвига | |||||
Коэффициент мощности DPF/cosΦ | |||||
Дополнительная неопределенность в % от диапазона | В P-N >250 В | 0,015 % | 0,023 % | 0,023 % | 0,015 % |
Электрические характеристики | |
Питание | |
Диапазон напряжения | от 100 В до 500 В с использованием защищенного гнездового входа при питании от цепи измерения |
от 100 до 240 В при использовании адаптера MA-C8 и стандартного шнура питания (IEC 60320 C7) | |
Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при подаче питания через адаптер MA-C8) |
КПД | ≥ 68,2 % (в соответствии с правилами энергосбережения) |
Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 |
Частота питающей сети | 50/60 Гц ± 15 % |
Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем |
Время работы от аккумулятора | 4 часа в стандартном режиме |
Время зарядки | < 6 часов |
Сбор данных | |
Разрешение | 16-битная синхронная выборка |
Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети |
Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) |
Типы цепей | 1- Φ, 1- Φ IT, расщепленная фаза, 3- Φ дельта, 3- Φ Y, 3- Φ Y IT, 3- Φ Y сбалансированная, 3- Φ схема Арона/Блонделя (2-элементная дельта), 3- Φ дельта с разомкнутым контактом, только ток (анализ нагрузок) |
Хранение данных | Внутренняя флэш-память (не заменяемая пользователем) |
Объем памяти | Обычно 20 сеансов регистрации продолжительностью 4 недели с 1-минутным интервалом и 500 событий |
Базовый интервал | |
Измеряемые параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, мощность основной гармоники, DPF, энергия |
Интервал усреднения | По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин |
Мин./макс. значения времени усреднения | Напряжение, ток: RMS за период обновляется через каждый полупериод (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс) |
Интервал потребления (режим измерителя энергии) | |
Измеряемые параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии |
Интервал | По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл |
Измерение качества электроэнергии | |
Измеряемый параметр | Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, искажение потребляемого тока (TDD),интергармоники напряжения, TID В, интергармоники тока, TID А, фликер, посторонние сигналы в питающей сети, отрицательное/положительное отклонение |
Интервал усреднения | 10 мин для всех параметров 2 часа (длительный фликер PLT) 150/180 периодов (3 сек) для гармоник (требуется лицензия на ПО IEEE519/REPORT) |
Отдельные гармоники | От 2-й до 50-й гармоники Группировка согласно IEC 61000-4-7 настраивается пользователем в зависимости от области применения: подгруппы (гармоники + интергармоники), группы или только бины гармоник |
Интергармоники | От 1-й до 50-й интегармоники |
Суммарный коэффициент искажений | Рассчитывается для 50 гармоник напряжения |
События | Напряжение: провалы, выбросы, перебои в электроснабжении, ток: броски тока 1748: посторонние сигналы в питающей сети, переходные процессы (низкочастотные) |
Запись по заданным событиям | Профиль RMS: RMS за период для напряжения и тока обновляется через каждый полупериод — до 11 сек (URMS1/2 согласно IEC 61000-4-30) |
Форма сигнала напряжения и тока — до 200 мс, 10/12 периодов | |
Посторонние сигналы в питающей сети: запись RMS за 10/12 периодов на заданных частотах — до 120 с | |
Броски тока | Профиль RMS со значениями RMS за 1/2 периода от запуска до установившегося состояния |
Фликер | В соответствии с IEC 61000-4-15 и IEEE 1453 |
Посторонние сигналы в питающей сети | Две задаваемые пользователем частоты до 3 кГц |
Оценка качества электроэнергии | Результаты измерений качества электроэнергии, сведенные в одну таблицу. По каждому параметры приводятся подробные данные |
EN 50160 | Соответствие стандарту |
Программируемые ограничения по качеству электроэнергии | Задаваемые пользователем ограничения для соответствия местным стандартам |
Соответствие стандартам | |
Гармоники | IEC 61000-4-7: Класс 1 |
IEEE 519 (кратковременные и мгновенные гармоники) | |
Качество электроэнергии | IEC 61000-4-30 Класс A, IEC 62586-1, IEC 62586-2 (устройства PQI-A-PI) |
Питание | IEEE 1459 |
Соответствие качества электроэнергии | EN 50160 |
Безопасность | Общие: IEC 61010-1: степень загрязнения 2 |
Измерения: IEC 61010-2-033: CAT IV 600 В / CAT III 1000 В | |
Источник питания: категория перенапряжения IV, степень загрязнения 2 | |
Литий-ионная батарея: IEC 62133 | |
Интерфейсы | |
USB-A | Передача файлов через USB-накопитель, обновление прошивки, макс. ток питания: 120 мА |
WiFi | Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi |
Bluetooth | Получение вспомогательных результатов измерений из модулей серии Fluke Connect® 3000 (требуется переходник USB на BLE или WiFi/BLE, а также проверка возможности использования) |
USB-mini | Загрузка данных с прибора на ПК |
Входы напряжения | |
Число входов | 4 (3 фазы и нейтраль) |
Максимальное входное напряжение | 1000 Вrms, CF 1,7 |
Полное входное сопротивление | 10 МОм |
Полоса пропускания | от 42,5 Гц до 3,5 кГц |
Масштабирование | 1:1 и переменное |
Категория измерения | 1000 В CAT III/600 В CAT IV |
Входы тока | |
Число входов | 4 (3 фазы и нейтраль), автоматический выбор режима для подключенного датчика |
Входное напряжение | Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.); CF 2,8 |
Вход пояса Роговского: 150 мВ (среднекв. знач.)/15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.)/18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа | |
Диапазон | От 1 А до 150 А/от 10 А до 1500 А с тонким гибким датчиком тока i17XX-flex1500 IP 24 |
От 3 А до 300 А/от 30 А до 3000 А с тонким гибким датчиком тока i17XX-flex3000 IP 24 | |
От 6 А до 600 А/от 60 А до 6000 А с тонким гибким датчиком тока i17XX-flex6000 IP 36 | |
От 40 мА до 4 А/от 0,4 А до 40 А с клещами 40 А i40s-EL | |
Полоса пропускания | 42,5 Гц – 3,5 кГц |
Масштабирование | 1:1 и переменное |
Дополнительные входы | |
Число входов | 2 (аналоговый с дополнительным адаптером или до 2 BLE-устройств одновременно) |
Диапазон входного сигнала | от 0 до ±10 В пост. тока или от 0 до ±1000 В пост. тока (с дополнительно поставляемым адаптером), 1 показание/с |
Коэффициент масштабирования | Формат: mx + b (усиление и смещение), задается пользователем |
Отображаемые единицы | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
Беспроводное соединение Bluetooth (проверить возможность использования) | |
Число входов | 2 |
Поддерживаемые модули | Fluke Connect® серии 3000 |
Сбор данных | 1 показание/с |
Характеристики условий эксплуатации | |
Рабочая температура | от -25 до +50 °C (от -13 до +122 °F) 1 |
Температура хранения | Без батареи: от -25 до +60 °C (от -13 до 140 °F), с батареей: от –20 до +50 °C (от –4 до 122 °F) |
Рабочий диапазон влажности | IEC 60721-3-3: 3K6: |
от -25 до +30 °C (от -13 до +86 °F): ≤100 % | |
до 40 °C (104 °F): 55 % | |
до 50 °C (122 °F): 35 % | |
Высота над уровнем моря при эксплуатации | До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) |
Высота над уровнем моря при хранении | 12 000 м |
Корпус | IEC 60529: IP50 |
IEC 60529: IP65 с разъемом с классом защиты IP65 для питания и измерения напряжения | |
Вибрация | IEC 60721-3-3 / 3M2 |
Электромагнитная совместимость (ЭМС) | EN 61326-1: Промышленный CISPR 11: группа 1, класс A |
IEC 61000-6-5 "Помехоустойчивость для обстановок электростанций и подстанций | |
Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) | |
США (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 |

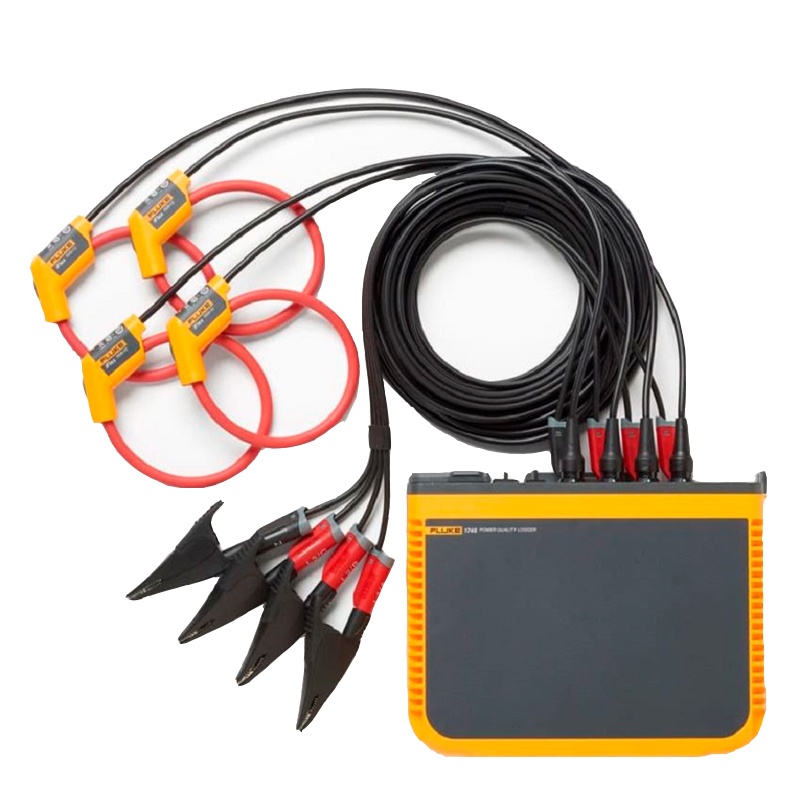

- Анализатор качества электроэнергии Fluke 1742/30/EUS — 1 шт.
- Гибкий токоизмерительный датчик Fluke i17XX-FLEX3000 — 4 шт.
- Накопитель USB — 1 шт.
- Кабель USB — 1 шт.
- Кабель для измерения напряжения 3PHVL-1730 (3 фазы + нейтраль) — 1 шт.
- Комплект измерительных проводов, красный/черный, 0,18 м — 1 шт.
- Комплект измерительных проводов, красный/черный, 1,5 м — 1 шт.
- Зажимы типа "крокодил" — 4 шт.
- Мягкий чехол 173x/174x — 1 шт.
- Набор кабельных маркеров — 1 шт.
