Анализатор качества электроэнергии Fluke 435 II

Артикул: x-04836

Анализатор помогает рассчитывать стоимость электричества и быстро находить проблемы с его качеством. Данные можно просматривать в виде графиков, числовых значений, таблиц или векторных диаграмм.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор качества электроэнергии Fluke 435 II помогает рассчитывать стоимость электричества и быстро находить проблемы с его качеством. Подробная информация и большой функционал устройства упрощают выполнение разнообразных задач.

Особенности:

Расширенные данные.
Настраиваемый вид отображения информации.
Калькулятор потерь энергии.
Режим анализа КПД.
Подключение к ПК или смартфону.
Класс защиты А.
Дополнительные аксессуары.

Принцип действия

Прибор отображает информацию по электроэнергии в реальном времени. Данные можно просматривать в виде графиков, числовых значений, таблиц или векторных диаграмм. Дополнительные показатели позволяют получать полную информацию: параметры мощности, переходные процессы, сторонние сигналы в сети питания и т.д.

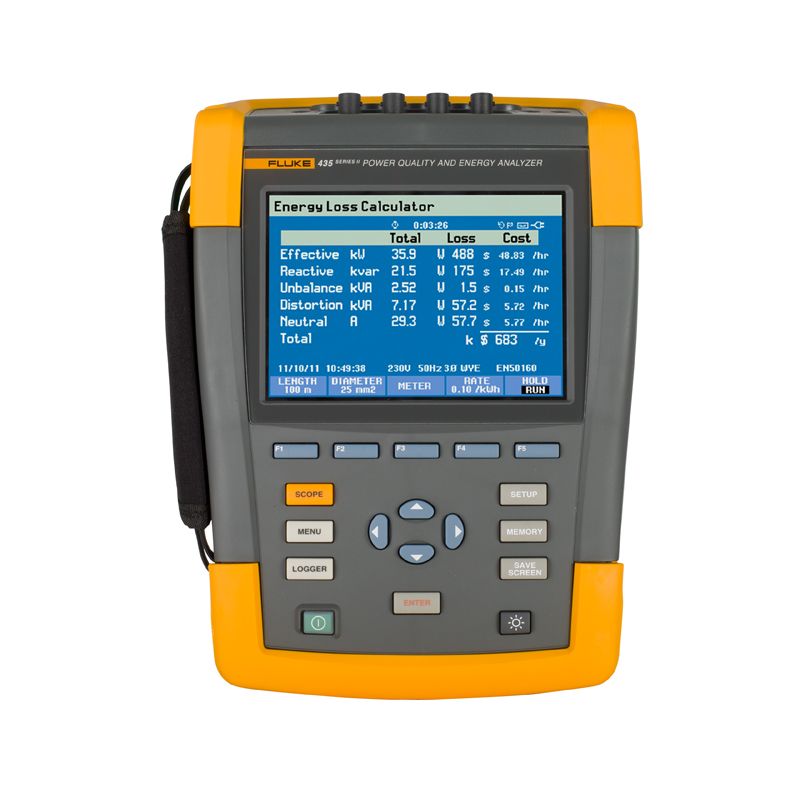

При помощи калькулятора потерь энергии можно рассчитать переплату из-за низкого качества ресурса. Функция также помогает определять эффективную мощность, искажения, ток нейтрали или разбаланс. Для вычисления потерь можно самостоятельно ввести значение длины и диаметра кабельного проводника. Точность расчетов анализатора электроэнергии повышается при указании до 4 зональных тарифов.

Помимо этого, Fluke 435 II обладает режимом анализа КПД преобразователя мощности для оценки его работы.

Полученные данные также можно анализировать с помощью совместимого мобильного телефона. Это возможно с помощью приложения Fluke Connect. Вы также можете использовать для этих целей персональный компьютер. В этом случае понадобится программное обеспечение PowerLog 430-II.

Класс защиты А гарантирует повышенную безопасность работы.

Характеристики

Тип	Анализатор качества электроэнергии
Ток	от 5 до 6000 A
Частота	60...3000 Гц

Характеристики

	Модель	Диапазон измерений	Разрешение	Точность
Вольт
Среднеквадратичное значение (переменное+постоянное)	435-II	1...1000 В — между фазой и нейтралью	0,01 В	± 0,1 % от номинального напряжения****
Пиковое напряжение		1...1400 В пикового напряжения	1 В	5 % от номинального напряжения
Форм-фактор напряжения (CF)		1,0 > 2,8	0,01	± 5 %
В(ср. кв. знач.)½	435-II		0,1 В	± 0,2% от номинального напряжения
Vfund (основной гармоники)	435-II		0,1 В	± 0,1% от номинального напряжения
Сила тока (погрешность без погрешности клещей)
Амперы (переменный+постоянный ток)	i430-Flex 1x	от 5 до 6000 A	1 А	± 0,5% ± 5 ед. мл. разр.
	i430-Flex 10x	0,5...600 A	0,1 А	± 0,5% ± 5 ед. мл. разр.
	1 мВ/А 1x	от 5 до 2000 A	1 А	± 0,5% ± 5 ед. мл. разр.
	1 мВ/А 10x	0,5...200 A (только переменный ток)	0,1 А	± 0,5% ± 5 ед. мл. разр.
А (пиковое значение)	i430-Flex	8400 A (пиковый ток)	1 А (ср. кв. знач.)	± 5 %
А (пиковое значение)	1 мВ/А	5500 A (пиковое значение)	1 А (ср. кв. знач.)	± 5 %
Форм-фактор тока (CF)		1...10	0,01	± 5 %
А(ср. кв. знач.)½	i430-Flex 1x	от 5 до 6000 A	1 А	± 1% ± 10 ед. мл. разр.
	i430-Flex 10x	0,5...600 A	0,1 А	± 1% ± 10 ед. мл. разр.
	1 мВ/А 1x	от 5 до 2000 A	1 А	± 1% ± 10 ед. мл. разр.
	1 мВ/А 10x	0,5...200 A (только переменный ток)	0,1 А	± 1% ± 10 ед. мл. разр.
Afund (ток основной частоты)	i430-Flex 1x	от 5 до 6000 A	1 А	± 0,5% ± 5 ед. мл. разр.
	i430-Flex 10x	0,5...600 A	0,1 А	± 0,5% ± 5 ед. мл. разр.
	1 мВ/А 1x	от 5 до 2000 A	1 А	± 0,5% ± 5 ед. мл. разр.
	1 мВ/А 10x	0,5...200 A (только переменный ток)	0,1 А	± 0,5% ± 5 ед. мл. разр.
Гц
Гц	Fluke 435 при 50 Гц номинально	42,500–57,500 Гц	0,001 Гц	± 0,01 Гц
Гц	Fluke 435 при 60 Гц номинально	от 51,000 до 69,000 Гц	0,001 Гц	± 0,01 Гц
Мощность
Ватты (ВА, ВАр)	i430-Flex	макс. 6000 МВт	0,1 Вт...1 МВт	± 1% ± 10 ед. мл. разр.
Ватты (ВА, ВАр)	1 мВ/А	макс. 2000 МВт	0,1 Вт...1 МВт	± 1% ± 10 ед. мл. разр.
Коэффициент мощности (Cos j/DPF)		0...1	0,001	± 0,1 % при номинальных условиях нагрузки
Энергия
кВт-ч (кВА-ч, кВАр-ч)	i430-Flex 10x	Зависит от номинала клещей и напряжения		± 1% ± 10 ед. мл. разр.
Потери энергии	i430-Flex 10x	Зависит от номинала клещей и напряжения		± 1 % ± 10 ед. мл. разр., за исключением точности сопротивления
Гармоники
Порядок гармонической составляющей (n)		Постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7
Порядок интергармоники (n)		ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7
Вольты	%f	0,0–100 %	0,1 %	± 0,1 % ± n x 0,1 %
	%r	0,0–100 %	0,1 %	± 0,1 % ± n x 0,4 %
	Абсолютное значение	0,0...1000 В	0,1 В	± 5 % *
	THD (суммарные гармонические искажения)	0,0–100 %	0,1 %	± 2,5 %
Амперы	%f	0,0–100 %	0,1 %	± 0,1 % ± n x 0,1 %
	%r	0,0–100 %	0,1 %	± 0,1 % ± n x 0,4 %
	Абсолютное значение	0,0...600 A	0,1 А	± 5 % ± 5 ед. мл. разр.
	THD (суммарные гармонические искажения)	0,0–100 %	0,1 %	± 2,5 %
Ватты	% f или % r	0,0–100 %	0,1 %	± n x 2 %
	Абсолютное значение	Зависит от номинала клещей и напряжения	—	± 5 % ± n x 2 % ± 10 ед. мл. разр.
	THD (суммарные гармонические искажения)	0,0–100 %	0,1 %	± 5 %
Сдвиг фаз		От –360 до +0°	1°	±n x 1°
Фликкер
Plt, Pst, Pst (1 мин.) Pinst		0,00...20,00	0,01	± 5 %
Дисбаланс
Вольты	%	0,0–20,0 %	0,1 %	± 0,1 %
Амперы	%	0,0–20,0 %	0,1%	± 1 %
Управляющие сигналы сети
Пороговые уровни		Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала	—	—
Частота сигнала		60...3000 Гц	0,1 Гц
Относительное напряжение (%)		0,0–100 %	0,10 %	± 0,4 %
Абсолютное напряжение, усредненное за 3 с (В 3s)		от 0,0 до 1000 В	0,1 В	± 5 % от номинального напряжения

Общие характеристики
Корпус			Прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке. Защита от ударов и вибрации. Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2.
Дисплей			Яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания. Размер: 127 × 88 мм (153 мм / 6,0 дюйма по диагонали). Разрешение ЖК-дисплея: 320 × 240 пикселей. Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры.
Память			Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти).
Часы реального времени			Метка даты и времени в режимах анализа тенденций Trend mode, отображения переходных процессов Transient, мониторинга системы Monitor и регистрации событий
Условия эксплуатации
Диапазон рабочих температур			от 0 до +40 °C; от +40 до +50 °C без батареи
Температура хранения			от –20 до +60 °C
Влажность			+10 °C ~ +30 °C: 95 % относительной влажности без конденсации +30 °C ~ +40 °C: 75 % относительной влажности без конденсации +40 °C ~ +50 °C: 45 % относительной влажности без конденсации
Максимальная высота над уровнем моря			До 2000 м (6666 футов) для CAT IV 600 В, CAT III 1000 В. До 3000 м (10 000 футов) для CAT III 600 В, CAT II 1000 В. Максимальная высота хранения 12 км (40 000 футов)
Электромагнитная совместимость (ЭМС)			Соответствует ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) по излучению и устойчивости к радиопомехам
Интерфейсы			мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента
Гарантия			Три года (комплектующие и работа) на основной прибор, один год на дополнительные принадлежности
* ± 5 %, если ≥ 1 % от номинального напряжения; ± 0,05 % от номинального напряжения, если < 1% от номинального напряжения.
** Номинальная частота 50/60 Гц согласно IEC 61000-4-30
*** Измерения 400 Гц не поддерживаются для мерцания, сигналов сети и режима монитора.
****для номинального напряжения 50–500 В

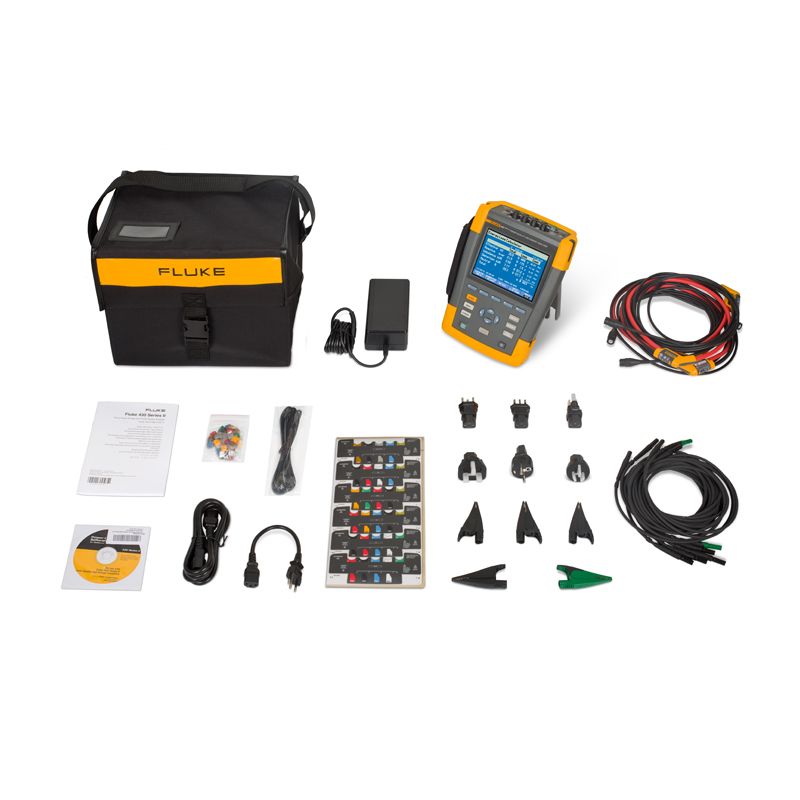

Комплектация

Анализатор качества электроэнергии Fluke 435 II
Адаптер питания BC430
Набор переходников с вилками международных образцов
BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов)
Измерительный провод TLS430
Набор зажимов типа "крокодил"
Зажимные клещи с цветовой маркировкой WC100
Региональные ярлыки
4 экземпляра клещей I430flex-TF, длина 24 дюйма (61 см)
Карта памяти SD объемом 8 ГБ
PowerLog на компакт-диске (содержит руководства оператора в формате PDF)
USB-кабель A-B мини
