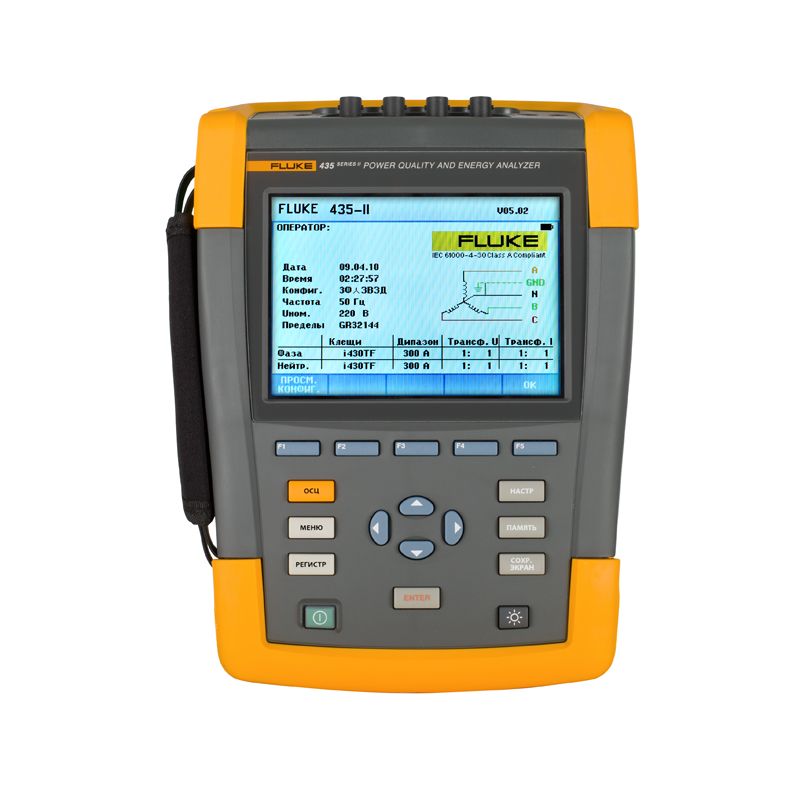

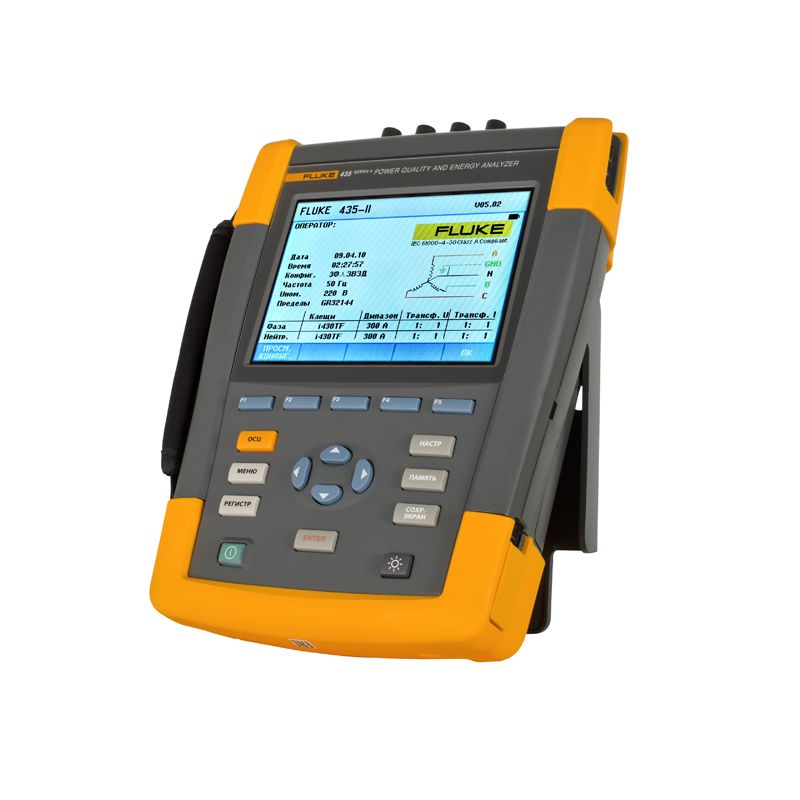

Анализатор качества электроэнергии Fluke 435 II/RU
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы качества электроэнергии
-Анализатор качества электроэнергии Fluke 435 II/RUАвтотестерыАнализаторы сигналов и спектра Анализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы дистанционного контроляПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Сбор данных PowerWave — быстрые замеры среднеквадратичных значений для быстрого просмотра каждой формы сигнала. Определение эффективности инвертора мощности. Монетизация электроэнергии. Оценка электроэнергии — вычисление улучшений до и после установки.
Подробнее
Запросить цену
Уточняйте наличие
Нашли дешевле?
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Анализатор качества электроэнергии Fluke 435 II/RU следует рассматривать как страховку. Неважно что происходит на вашем предприятии, с моделью Fluke 435 II/RU вы всегда будете подготовлены к этому. Оснащенная усовершенствованными функциями оценки качества электроэнергии и денежного выражения стоимости потерь, эта модель может решить любые проблемы с электрикой.
Особенности:
- Эффективность инвертора мощности. Имеется возможность одновременного измерения выходной мощности переменного тока и входной мощности постоянного тока для электроники силовых систем с помощью измерительных клещей постоянного тока.
- Сбор данных PowerWave. Приборы осуществляют высокоскоростной сбор данных по среднеквадратичным значениям, показывают полупериод и форму сигнала, которые характеризуют динамику электросистем (пуск генератора, переключение на ИБП и т. д.).
- Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла.
- Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения.
- Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе.
- Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
- Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
- Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки.
- Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160.
- Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами.
- Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
- Время работы от аккумулятора: Время работы — 7 часов после зарядки литий-ионного батарейного источника питания.
Области применения:
- Сбор данных PowerWave — быстрые замеры среднеквадратичных значений для быстрого просмотра каждой формы сигнала, в результате чего можно определять, как взаимодействуют значения напряжения, тока и частоты.
- Эффективность инвертора мощности — эффективность инвертора мощности
- Монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении
- Оценка электроэнергии — вычисление улучшений до и после установки в потреблении энергии для регулировки энергосберегающих устройств
- Устранение основных неполадок — быстрая диагностика на экране для восстановления работы сети
- Профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою
- Долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем
- Изучение нагрузок — проверка возможностей электрической системы перед добавлением нагрузок
Сбор данных PowerWaveДля некоторых потребителей переключение нагрузки является причиной проблем с качеством электроэнергии. При переключении нагрузки потребление тока иногда вызывает падение напряжения до такого уровня, который вызывает неисправность другого оборудования. Функция PowerWave реализованная в модели 435 и 437 серии II, позволяет одновременно с высокой скоростью записывать сигналы напряжения, тока и частоты, чтобы увидеть какое сочетание вызывает потенциальные проблемы. PowerWave идет дальше стандартных измерений качества электроэнергии. Режим быстрой записи данных PowerWave позволяет увидеть характер динамики системы.
Формы кривых напряжения и тока постоянно записываются в течение указанного времени, и с высокой детализацией отображаются на экране. Форма кривой энергии вычисляется на основе зарегистрированных данных. Кроме того, значения среднеквадратичного значения напряжения, тока, мощности и частоты за полупериод могут быть сохранены и использованы для анализа. Эта функция особенно полезна при испытаниях резервных генерирующих систем и ИБП, где надежное включение имеет критическое значение.
Характеристики
Тип
|
Анализатор качества электроэнергии |
Ток
|
от 5 до 6000 A |
Частота
|
60...3000 Гц |
Характеристики
Диапазон измерений | Разрешение | Точность | ||
Среднеквадратичное напряжение (переменное+постоянное) | 1–1000 В — между фазой и нейтралью | 0,01 В | ± 0,1% от номинального напряжения*** | |
Пиковое напряжение | 1–1400 В пикового напряжения | 1 В | 5% от номинального напряжения | |
Коэффициент амплитуды напряжения (CF) | 1,0 > 2,8 | 0.01 | ± 5 % | |
В (среднекв. знач.) 1/2 | 1–1000 В — между фазой и нейтралью | 0,1 В | ± 0.2% от номинального напряжения | |
Vfund (основное напряжение) | 0,1 В | ± 0,1% от номинального напряжения | ||
Амперы (погрешность за исключением погрешности клещей) | ||||
Тип клещей | Диапазон измерений | Разрешение | Точность | |
Амперы (переменный+постоянный ток) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. |
i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | |
1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
А (пиковый ток) | i430-Flex | 8400 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % |
1 мВ/А | 5500 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % | |
Коэффициент амплитуды тока (CF) | 1–10 | 0.01 | ± 5 % | |
А (среднекв. знач.) 1/2 | i430-Flex 1x | 5–6 000 A | 1 В | ± 1% ± 10 ед.мл.разр. |
i430-Flex 10x | 0,5–600 A | 0,1 В | ± 1% ± 10 ед.мл.разр. | |
1 мВ/А 1x | 5–2000 A | 1 В | ± 1% ± 10 ед.мл.разр. | |
1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 1% ± 10 ед.мл.разр. | |
Afund (ток основной частоты) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. |
i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | |
1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
Гц | ||||
Гц | Fluke 435 @ при 50 Гц номинально | 42,500–57,500 Гц | 0,001 Гц | ± 0.01 Гц |
Fluke 435 при 60 Гц номинально | от 51,000 Гц до 69,000 Гц | 0,001 В | ± 0,01 Гц | |
Питание | ||||
Ватты (В-А, вар) | i430-Flex | макс. 6 000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. |
1 мВ/А | макс. 2000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. | |
Коэффициент мощности (Cos j/DPF) | 0–1 | 0.001 | ± 0,1% при номинальных условиях нагрузки | |
Энергия | ||||
кВт-ч (кВА-ч, квар-ч) | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 ед.мл.разр. | |
Потери энергии | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 одиночных импульсов, за исключением точности сопротивления | |
Гармоники | ||||
Порядок гармоники (n) | Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 | |||
Порядок промежуточной гармоники (n) | ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 | |||
Вольты | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1 % |
%r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | |
Абсолютное значение | 0,0–1000 В | 0,1 В | ± 5% * | |
THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | |
Амперы | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1% |
%r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | |
Абсолютное значение | 0,0–600 A | 0,1 В | ± 5% ± 5 ед.мл.разр. | |
THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | |
Ватты | %f или %r | 0,0–100 % | 0.10% | ± n x 2% |
Абсолютное значение | Зависит от номинала клещей и напряжения | — | ± 5% ± n x 2 % ± 10 ед.мл.разр. | |
THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 5 % | |
Сдвиг фаз | От -360° до +0° | 1° | ± n x 1° | |
Фликкер | ||||
Plt, Pst, Pst (1 мин.) Pinst | 0,00–20,00 | 0.01 | ± 5 % | |
Дисбаланс | ||||
Вольты | % | 0,0-20,0 % | 0.10% | ± 0,1 % |
Амперы | % | 0,0-20,0 % | 0.10% | ± 1 % |
Управляющие сигналы сети | ||||
Пороговые уровни | Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | — | — | |
Частота сигнала | от 60 Hz до 3000 Hz | 0,1 В | ||
Относительное напряжение (%) | 0,0–100 % | 0.10% | ± 0,4 % | |
Абсолютное напряжение, усредненное за 3 с (В 3s) | от 0,0 В до 1000 В | 0,1 В | ± 5 % от номинального напряжения | |
Общие характеристики | ||||
Корпус | Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2 | |||
Дисплей | Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий. | |||
Память | Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти) | |||
Часы реального времени | Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий | |||
Условия эксплуатации | ||||
Рабочая температура | 0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи | |||
Температура хранения | -20 °C ~ +60 °C | |||
Влажность | +10 °C ~ +30 °C: относительная влажность 95 % без конденсации | |||
+30 °C ~ +40 °C: относительная влажность 75 % без конденсации | ||||
+40 °C ~ +50 °C: относительная влажность 45 % без конденсации | ||||
Максимальная высота над уровнем моря | До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. | |||
До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. | ||||
Максимальная высота хранения 12 км (40 000 фт) | ||||
Электромагнитная совместимость (EMC) | EN 61326 (2005-12) для излучения и невосприимчивости | |||
Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента | |||
Гарантия | Три года (детали и сборка) на основной прибор, один год на вспомогательное оборудование |

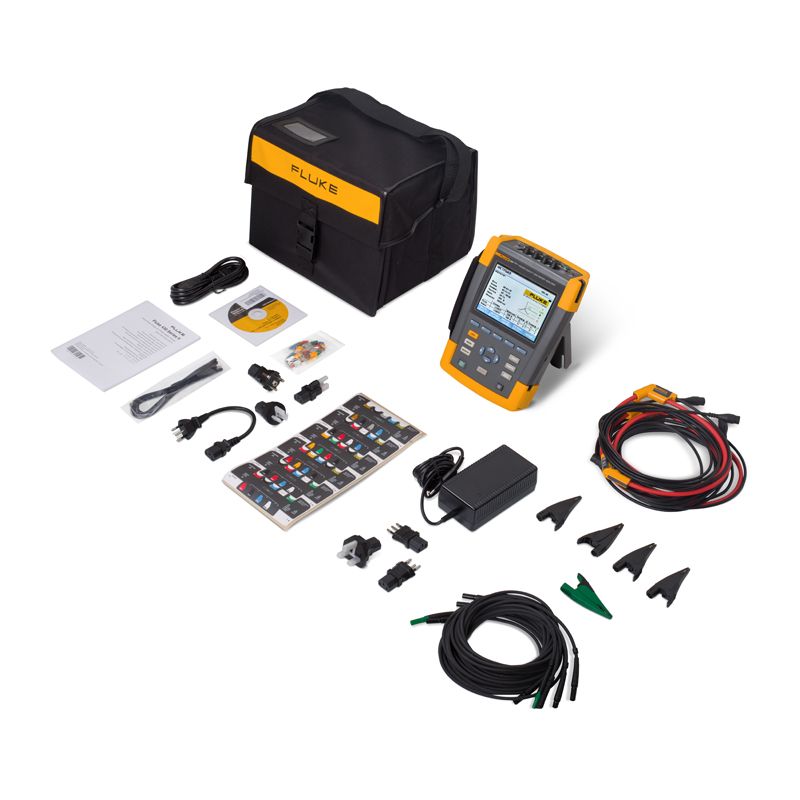

Комплектация
- Анализатор качества электроэнергии Fluke 435 II/Basic
- Адаптер питания BC430
- Набор переходников с вилками международных образцов
- BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов)
- Измерительный провод TLS430 и набор зажимов типа "крокодил"
- Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки
- Карта памяти SD объемом 8 ГБ
- PowerLog на компакт-диске (содержит руководства оператора в формате PDF)
- USB-кабель A-B мини
