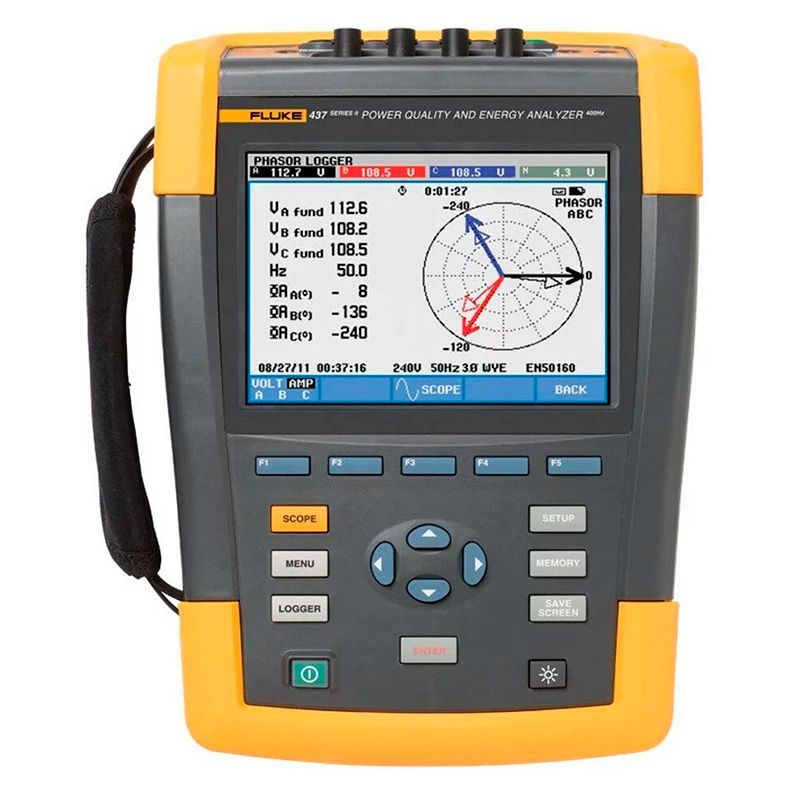

Анализатор качества электроэнергии Fluke 437 II
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы качества электроэнергии
-Анализатор качества электроэнергии Fluke 437 IIАвтотестерыАнализаторы сигналов и спектра Анализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы дистанционного контроляПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Анализатор качества электроэнергии для детального исследования сети по ряду характеристик – КПД, напряжение, дисбаланс, мощность и многое другое. За счет работы с частотой 400 Гц, прибор подходит для анализа оборонных и авиационных систем.
Подробнее
Запросить цену
Уточняйте наличие
Нашли дешевле?
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Анализатор качества электроэнергии Fluke 437 II используется для детального исследования сети по ряду характеристик – КПД, напряжение, дисбаланс, мощность и многое другое. За счет работы с частотой 400 Гц, прибор подходит для анализа оборонных и авиационных систем.
PowerWave считывает все доступные параметры при запуске оборудования или двигателя, переключении между режимами и в других подобных ситуациях. Функция предназначена для регистрации кратковременных перепадов значений, которые сложно отследить простой автоматической записью.
Калькулятор потерь энергии позволяет рассчитать переплату из-за низкого качества сети или оборудования. Для вычисления можно самостоятельно ввести конкретные значения или взять из отсчетов прибора.
Полученные данные можно просматривать на планшете или смартфоне с помощью приложения Fluke Connect. Для работы на компьютере потребуется программа PowerLog, которая идет в комплекте. Данные передаются по кабелю microUSB, либо сохраняются на карте памяти SD объемом до 32 Гб.
Прибор соответствует классу точности А стандарта IEC 61000-4-30. Это гарантирует высокое качество исследования, точность в выявлении неполадок и т.д.
Достоинства:
- Измерение силы тока до 6000 А.
- 4 входных канала.
- Функция автозаписи AutoTrend.
- Анализ динамических процессов PowerWave.
- Калькулятор потерь.
- Класс точности А.
- Наличие Wi-Fi.
- Совместимость с программой Fluke Connect.
- Карта памяти SD объемом 8 Гб.
- Внесен в Госреестр СИ РФ.
Особенности:
Прибор отображает данные по электроэнергии в реальном времени. Результаты можно просматривать в виде графиков, числовых значений, таблиц или векторных диаграмм. При подключении электромоторов к анализатору электроэнергии Fluke регистрируются частота вращения, мощность, КПД и другие параметры. Для электрического оборудования выбираются напряжение, гармонические искажения, сила тока и т.д. Выбор режима выполняется в меню с помощью клавиш.Возможности:
AutoTrend автоматически записывает все данные в фоновом режиме. За счет этого можно изучать графики и показатели, не прерывая работу тестера Fluke 437 II.PowerWave считывает все доступные параметры при запуске оборудования или двигателя, переключении между режимами и в других подобных ситуациях. Функция предназначена для регистрации кратковременных перепадов значений, которые сложно отследить простой автоматической записью.
Калькулятор потерь энергии позволяет рассчитать переплату из-за низкого качества сети или оборудования. Для вычисления можно самостоятельно ввести конкретные значения или взять из отсчетов прибора.
Полученные данные можно просматривать на планшете или смартфоне с помощью приложения Fluke Connect. Для работы на компьютере потребуется программа PowerLog, которая идет в комплекте. Данные передаются по кабелю microUSB, либо сохраняются на карте памяти SD объемом до 32 Гб.
Прибор соответствует классу точности А стандарта IEC 61000-4-30. Это гарантирует высокое качество исследования, точность в выявлении неполадок и т.д.
Характеристики
Тип
|
Анализатор качества электроэнергии |
Ток
|
0,5–200 A |
Частота
|
400 Гц |
Характеристики
Модель | Диапазон измерений | Разрешение | Точность | ||
Вольт | |||||
Среднеквадратичное напряжение (переменное+постоянное) | 434-II | 1–1000 В — между фазой и нейтралью | 0,1 В | ± 0,5% от номинального напряжения**** | |
435-II и 437-II | 1–1000 В — между фазой и нейтралью | 0,01 В | ± 0,1% от номинального напряжения**** | ||
Пиковое напряжение | 1–1400 В пикового напряжения | 1 В | 5% от номинального напряжения | ||
Коэффициент амплитуды напряжения (CF) | 1,0 > 2,8 | 0.01 | ± 5 % | ||
В (среднекв. знач.) ½ | 434-II | 1–1000 В — между фазой и нейтралью | 0,1 В | ± 1% от номинального напряжения | |
434-II и 435-II | 0,1 В | ± 0,2% от номинального напряжения | |||
Vfund (основное напряжение) | 434-II | 1–1000 В — между фазой и нейтралью | 0,1 В | ± 0,5% от номинального напряжения | |
435-II и 437-II | 0,1 В | ± 0,1% от номинального напряжения | |||
Амперы (погрешность за исключением погрешности клещей) | |||||
Амперы (переменный+постоянный ток) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. | |
i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | ||
1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | ||
1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | ||
А (пиковый ток) | i430-Flex | 8400 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % | |
1 мВ/А | 5500 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % | ||
Коэффициент амплитуды тока (CF) | 1–10 | 0.01 | ± 5 % | ||
А (среднекв. знач.) ½ | i430-Flex 1x | 5–6 000 A | 1 В | ± 1% ± 10 ед.мл.разр. | |
i430-Flex 10x | 0,5–600 A | 0,1 В | ± 1% ± 10 ед.мл.разр. | ||
1 мВ/А 1x | 5–2000 A | 1 В | ± 1% ± 10 ед.мл.разр. | ||
1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 1% ± 10 ед.мл.разр. | ||
Afund (ток основной частоты) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. | |
i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | ||
1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | ||
1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | ||
Гц | |||||
Гц | Fluke 434 при 50 Гц номинально | 42,50–57,50 Гц | 0,01 Гц | ± 0,01 Гц | |
Fluke 434 при 60 Гц номинально | 51,00–69,00 Гц | 0,01 В | ± 0,01 Гц | ||
Fluke 435/7 при 50 Гц номинально | 42,500–57,500 Гц | 0,001 Гц | ± 0,01 Гц | ||
Fluke 435/7 при 60 Гц номинально | от 51,000 Гц до 69,000 Гц | 0,001 Гц | ± 0,01 Гц | ||
Fluke 437 при 400 Гц номинально | от 340,0 Гц до 460,0 Гц | 0,1 В | ± 0,1 Гц | ||
Питание | |||||
Ватты (В-А, вар) | i430-Flex | макс. 6 000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. | |
1 мВ/А | макс. 2000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. | ||
Коэффициент мощности (Cos j/DPF) | 0–1 | 0.001 | ± 0,1% при номинальных условиях нагрузки | ||
Энергия | |||||
кВт-ч (кВА-ч, квар-ч) | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 ед.мл.разр. | ||
Потери энергии | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 ед.мл.разр., за исключением точности сопротивления | ||
Гармоники | |||||
Порядок гармоники (n) | Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 | ||||
Порядок промежуточной гармоники (n) | ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 | ||||
Вольты | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1 % | |
%r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | ||
Абсолютное значение | 0,0–1000 В | 0,1 В | ± 5% * | ||
THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | ||
Амперы | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1% | |
%r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | ||
Абсолютное значение | 0,0–600 A | 0,1 В | ± 5% ± 5 ед.мл.разр. | ||
THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | ||
Ватты | %f или %r | 0,0–100 % | 0.10% | ± n x 2% | |
Абсолютное значение | Зависит от номинала клещей и напряжения | — | ± 5% ± n x 2 % ± 10 ед.мл.разр. | ||
THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 5 % | ||
Сдвиг фаз | От -360° до +0° | 1° | ± n x 1° | ||
Фликер | |||||
Plt, Pst, Pst (1 мин.) Pinst | 0,00–20,00 | 0.01 | ± 5 % | ||
Дисбаланс | |||||
Вольты | % | 0,0-20,0 % | 0.10% | ± 0,1 % | |
Амперы | % | 0,0-20,0 % | 0.10% | ± 1 % | |
Управляющие сигналы сети | |||||
Пороговые уровни | Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | — | — | ||
Частота сигнала | от 60 Hz до 3000 Hz | 0,1 В | |||
Относительное напряжение (%) | 0,0–100 % | 0.10% | ± 0,4 % | ||
Абсолютное напряжение, усредненное за 3 с (В 3s) | от 0,0 В до 1000 В | 0,1 В | ± 5 % от номинального напряжения |
Общие характеристики | |||||
Корпус | Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2 | ||||
Дисплей | Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируются пользователем, с компенсацией температурных воздействий. | ||||
Память | Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти). | ||||
Часы реального времени | Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий | ||||
Условия эксплуатации | |||||
Рабочая температура | 0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи | ||||
Температура хранения | -20 °C ~ +60 °C | ||||
Влажность | +10 °C ~ +30 °C: относительная влажность 95 % без конденсации +30 °C ~ +40 °C: относительная влажность 75% без конденсации +40 °C ~ +50 °C: относительная влажность 45% без конденсации |
||||
Максимальная высота над уровнем моря | До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. Максимальная высота хранения 12 км (40 000 фт) |
||||
Электромагнитная совместимость (EMC) | EN 61326 (2005-12) для излучения и невосприимчивости | ||||
Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента | ||||
Гарантия | Три года (детали и сборка) на основной прибор, один год на вспомогательное оборудование | ||||
Принадлежности, входящие в комплект | |||||
Дополнительные устройства питания | Набор переходников с вилками международных образцов BC430. BP290 (литий-ионная батарея одинарной емкости) 28 Вт-ч (7 ч или более). | ||||
Измерительные провода | Измерительный провод TL430 и набор зажимов типа "крокодил" | ||||
Цветовая маркировка | Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки | ||||
Гибкие токоизмерительные датчики | i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей | ||||
Память, ПО и подключение к ПК | Карта SD 8 ГБ. PowerLog на компакт-диске (содержит руководства оператора в формате PDF). USB-кабель A-Bmini | ||||
Футляр для переноски | C1740, мягкий футляр для 434-II и 435-II C437. Твердый футляр с роликами для 437-II. | ||||
* ± 5 %, если ≥ 1 % от номинального напряжения; ± 0,05 % от номинального напряжения, если < 1% от номинального напряжения. | |||||
** Номинальная частота 50/60 Гц согласно IEC 61000-4-30 | |||||
*** Измерения 400 Гц не поддерживаются для мерцания, сигналов сети и режима монитора. | |||||
****Для номинального напряжения 50–500 В |

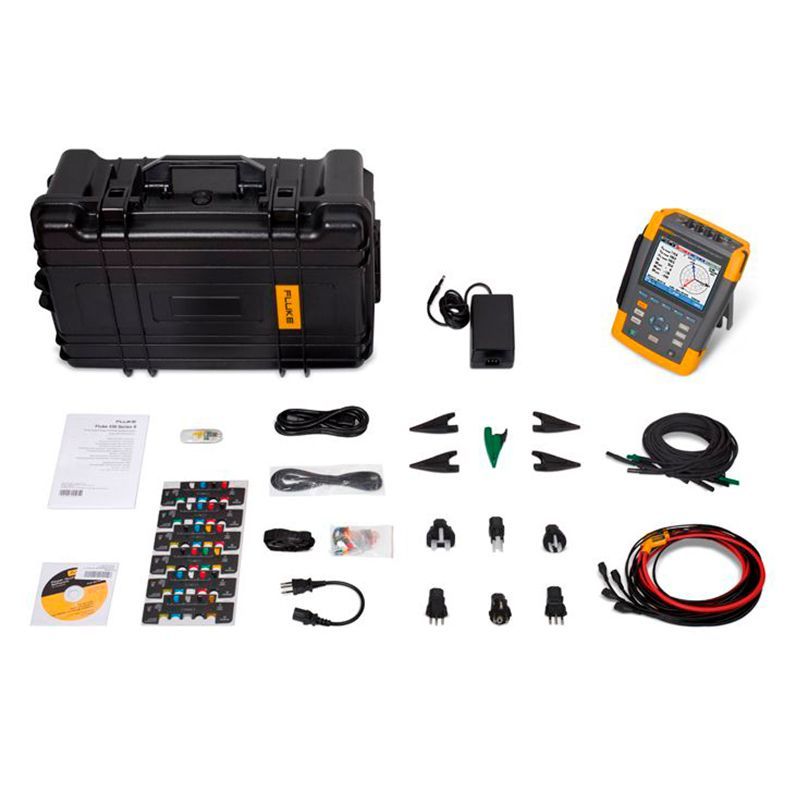

Комплектация
- Анализатор качества электроэнергии Fluke 437 II
- Адаптер питания BC430
- Карта памяти SD объемом 8 ГБ
- Набор переходников с вилками международных образцов
- BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 8 часов)
- Измерительный провод TLS430
- Набор зажимов типа "крокодил"
- Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки
- i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей
- PowerLog на компакт-диске (содержит руководства оператора в формате PDF)
- USB-кабель A-B мини
