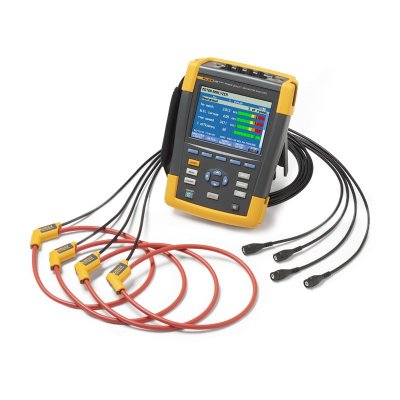

Анализатор качества электроэнергии Fluke 438 II

Артикул: x-04841

Анализатор качества электроэнергии используется для детального исследования сети по ряду характеристик – КПД, напряжение, дисбаланс, мощность и многое другое. Конструкция допускает работу при включенном оборудовании, что снижает затраты на обслуживание из-за отсутствия простоев.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор качества электроэнергии Fluke 438 II предназначен для проведения диагностики трехфазных промышленных энергосистем. Прибор позволяет собрать данные, которые используются для глубокого анализа качества энергии, выявления неисправностей, оценки пиков потребления, контроля ввода в эксплуатацию нового оборудования и др.

Анализ работы электродвигателей

Устройство обладает всеми преимуществами моделей 434/435, которые дополнены функционалом для точных измерений электрических и механических характеристик промышленных двигателей как прямого пуска, так и с частотно-регулируемым приводом. Так, например, прибор может определить частоту вращения, крутящий момент, КПД, мощность, эффективность и другие параметры без подключения механических датчиков.

Fluke 438 II можно использовать для комплексных инспекций оборудования т.к. пользователю доступны не только параметры электродвигателей, но и возможности для работы с управляющими сигналами, контроля параметров сети при подключении нагрузки (пускового тока) и оценки влияния приводов или генераторов на энергокомплекс предприятия.

Возможности анализатора:

Измерение параметров тока, включая мощность, потребление, DPF и др, с расчетом пиковых и усредненных значений.
Режим регистратора для долгосрочных наблюдений и сбора информации о качестве и потреблении энергии.
Автоматический анализ трендов.
Анализатор качества электроэнергии может измерить КНИ и провести исследования гармоник по току/напряжения для выявления источника искажений в системе.
Тестирование полного спектра гармоник и мощности.
Отображение формы сигнала подобно осциллографу.
Широкий инструментарий для графического и табличного представления данных.

Расширенный функционал

Анализатор качества электроэнергии Fluke 438 II может с высокой чувствительностью отслеживать переходные процессы и регистрировать форму высокочастотных колебаний, вызванных помехами различного происхождения. Запись формы кратковременных аномалий напряжения с наглядной визуализацией упрощает поиск источника проблем.

Режимы для расчета КПД инверторов, определения фликера с целью проверки воздействия коммутационного оборудования и другие программные инструменты позволяют электротехнику диагностировать практически любую неисправность производственной энергосистемы.

Fluke Connect

Fluke Connect - это мобильное приложение, которое применяется для удаленного управления измерениями из безопасной точки, коммуникации с коллегами и создания отчетов в полевых условиях.

Частотно-регулируемые приводы, НЕ совместимые с анализатором 438-II
Тип преобразователя			преобразователь тока
Типы двигателей			синхронный (постоянного тока, шаговый, с постоянными магнитами и пр.)
Частота напряжения питания двигателя			< 40 и > 70 Гц
Механические характеристики
Измерения механических характеристик можно выполнять на электродвигателях прямого пуска с 3-проводным подключением.
Общие характеристики
Корпус			прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке Защита от ударов и вибрации Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2
Дисплей			яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания Размер: 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали) Разрешение ЖК-дисплея: 320 × 240 пикселей Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры
Память			карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти).
Часы реального времени			метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий
Условия эксплуатации
Рабочая температура			0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи
Температура хранения			-20 °C ~ +60 °C
Влажность			+10 °C ~ +30 °C: 95% относительной влажности без конденсации
			+30 °C ~ +40 °C: 75% относительной влажности без конденсации
			+40 °C ~ +50 °C: 45% относительной влажности без конденсации
Максимальная высота над уровнем моря			до 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В.
			до 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.
			максимальная высота хранения 12 км (40 000 фт)
Электромагнитная совместимость (EMC)			EN 61326 (2005-12) для излучения и невосприимчивости
Интерфейсы			мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента
Гарантия			Три года (детали и сборка) на основной прибор, один год на дополнительные принадлежности
* ± 5%, если ≥ 1 % от номинального напряжения; ± 0,05% от номинального напряжения, если < 1% от номинального напряжения
** Номинальная частота 50/60 Гц согласно IEC 61000-4-30
*** Измерения 400Гц не поддерживаются для фликкер-шума, сигналов сети и режима монитора.
****для номинального напряжения 50–500 В.

Характеристики

Тип	Анализатор качества электроэнергии
Ток	5...6000 A
Частота	от 40 Гц до 70 Гц

Характеристики

	Диапазон	Разрешение		Погрешность	Предел по умолчанию
Измеряемый параметр электродвигателя
Механическая мощность электродвигателя	от 0,7 кВт до 746 кВт	0,1 кВт		±3% ="1"	100 % = номинальная мощность
	от 1 л.с. до 1000 л.с.	0,1 л.с.		±3%="1"	100 % = номинальная мощность
Крутящий момент	от 0 до 10 000 Нм	0,1 Нм		±5% ="1"	100 % = номинальный крутящий момент
	от 0 до 10 000 фунто-футов	0,1 фунто-фута		±5%="1"	100 % = номинальный крутящий момент
Частота вращения	От 0 до 3600 об/мин	1 об/мин		±3%="1"	100% = номинальная частота вращения
КПД	от 0 до 100%	0,10%		±3%="1"	Нет данных
Дисбаланс (NEMA)	от 0 до 100%	0,10%		±0,15%	5 %
Коэффициент гармоник	от 0 до 0,20	0,1		±1,5%	0,15
напряжения (NEMA)
Коэффициент снижения мощности	от 0,7 до 1,0	0,1		отображается	Нет данных
из-за дисбаланса
Коэффициент снижения мощности	от 0,7 до 1,0	0,1		отображается	Нет данных
из-за гармоник
Суммарный коэффициент снижения	от 0,5 до 1,0	0,1		отображается	Нет данных
мощности NEMA
Примечания:	поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N.
	номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости.
	частота обновления значений параметров электродвигателя — 1 раз в секунду.
	продолжительность наблюдения тенденции по умолчанию составляет 1 неделю.
если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 %
Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности
Характеристика является истинной при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум
(2-3 часа, если мощность двигателя составляет 50 л.с. и выше), чтобы получить стабильную температуру
Электрические характеристики
	Модель	Диапазон измерений		Разрешение	Погрешность
Напряжение
Среднеквадратичное напряжение (переменное+постоянное)	435-II	1–1000 В — между фазой и нейтралью		0,01 В	±0,1% от номинального напряжения****
Пиковое напряжение	–	1–1400 В пикового напряжения		1 В	5% от номинального напряжения
Коэффициент амплитуды напряжения (CF)	–	1,0 > 2,8		0,01	±5%
В(ср.кв.знач.)½	435-II			0,1 В	±0,2% от номинального напряжения
Vfund (основное напряжение)	435-II			0,1 В	±0,1% от номинального напряжения
Сила тока (погрешность без погрешности клещей)
Амперы (переменный+постоянный ток)	i430-Flex 1x	5–6 000 A		1 А	0,5% ±5 отсчетов
	i430-Flex 10x	0,5–600 A		0,1 А	0,5% ±5 отсчетов
	1 мВ/А 1x	5–2000 A		1А	0,5% ±5 отсчетов
	1 мВ/А 10x	0,5–200 A (только переменный ток)		0,1 А	0,5% ±5 отсчетов
А (пиковый ток)	i430-Flex	8400 A (пиковый ток)		1 А (ср.кв.знач.)	±5%
	1 мВ/А	5500 A (пиковый ток)		1 А (ср.кв.знач.)	±5%
Коэффициент амплитуды тока (CF)	–	1–10		0,01	±5%
А(ср.кв.знач.)½	i430-Flex 1x	от 5 A до 6000 A		1 А	±1% ±10 отсчетов
	i430-Flex 10x	0,5–600 A		0,1 А	±1% ±10 отсчетов
	1 мВ/А 1x	от 5 A до 2000 A		1А	±1% ±10 отсчетов
	1 мВ/А 10x	0,5–200 A (только переменный ток)		0,1 А	±1% ±10 отсчетов
Afund (ток основной частоты)	i430-Flex 1x	5–6 000 A		1 А	0,5% ±5 отсчетов
	i430-Flex 10x	0,5–600 A		0,1 А	0,5% ±5 отсчетов
	1 мВ/А 1x	5–2000 A		1А	0,5% ±5 отсчетов
	1 мВ/А 10x	0,5–200 A (только переменный ток)		0,1 А	0,5% ±5 отсчетов
Частота
Гц	Fluke 435 при 50 Гц номинально	42,500–57,500 Гц		0,001 Гц	±0,01 Гц
	Fluke 435 при 60 Гц номинально	от 51,000 Гц до 69,000 Гц		0,001 Гц	±0,01 Гц
Электропитание
Ватты (В-А, вар)	i430-Flex	макс. 6 000 МВт		0,1 Вт–1 МВт	±1% ±10 отсчетов
	1 мВ/А	макс. 2000 МВт		0,1 Вт–1 МВт	±1% ±10 отсчетов
Коэффициент мощности (Cos j/DPF)	–	0–1		0,001	± 0,1% при номинальных условиях нагрузки
Энергетический сектор
кВт-ч (кВА-ч, квар-ч)	i430-Flex 10x	зависит от номинала клещей и напряжения			±1% ±10 отсчетов
Потери энергии	i430-Flex 10x	зависит от номинала клещей и напряжения			±1% ± 10 отсчетов, за исключением погрешности сопротивления линии
Гармоники
Порядок гармоники (n)	–	постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7
Порядок промежуточной гармоники (n)	–	ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7
Вольты	%f	0,0–100%		0,1%	±0,1% ± n x 0,1%
	%r	0,0–100%		0,1%	±0,1% ± n x 0,4%
	абсолютное значение	0,0–1000 В		0,1 В	±5% *
	THD (коэффициент нелинейных искажений)	0,0–100%		0,1%	±2,5%
Амперы	%f	0,0–100%		0,1%	±0,1% ± n x 0,1%
	%r	0,0–100%		0,1%	±0,1% ± n x 0,4%
	Абсолютное значение	0,0–600 A		0,1 А	5% ±5 отсчетов
	THD (Коэффициент нелинейных искажений)	0,0–100%		0,1%	±2,5%
Ватты	%f или %r	0,0–100%		0,1%	±n x 2%
	Абсолютное значение	зависит от номинала клещей и напряжения		–	±5% ±n x 2 % ±10 отсчетов
	THD (Коэффициент нелинейных искажений)	0,0–100%		0,1%	±5%
Сдвиг фаз	–	От -360° до +0°		1°	±n x 1°
Фликкер-шум
Plt, Pst, Pst (1 мин.) Pinst	–	0,00–20,00		0,01	±5%
Дисбаланс
Вольты	%	0,0-20,0 %		0,1%	±0,1%
Амперы	%	0,0-20,0 %		0,1%	±1%
Управляющие сигналы сети
Пороговые уровни	–	пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала		–	–
Частота сигнала	–	от 60 Hz до 3000 Hz		0,1 Гц	–
Относительное напряжение (%)	–	от 0 до 100%		0,10%	±0,4%
Абсолютное напряжение, усредненное за 3 с (В 3s)	–	от 0,0 В до 1000 В		0,1 В	±5% от номинального напряжения
Измеряемые параметры двигателей
Тип двигателя			3-фазный асинхронный (индукционный)
Источник питания			Частотно-регулируемый привод
Диапазон регулируемых частот			от 40 Гц до 70 Гц
Отклонение (повышение/понижение) напряжения от номинальной прямой V/f (%)			от −15 % до +15 %
Диапазон несущих частот			от 2,5 до 20 кГц
Частотно-регулируемые приводы, совместимые с анализатором 438-II
Тип преобразователя			только с вольт-частотным управлением (управление напряжением)*
Метод управления			вольт-частотное управление, векторное управление с разомкнутым контуром, с замкнутым контуром, управление с датчиками обратной связи.
Частота			от 40 до 70 Гц
* Приводы с преобразователями напряжения являются самыми распространенными. Другой тип приводов — с преобразователями тока — применяется для более мощного оборудования.

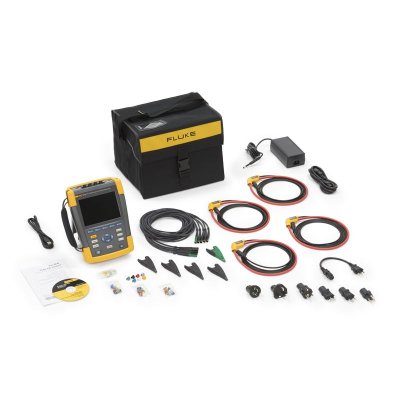

Комплектация

Анализатор качества электроэнергии Fluke 438 II
Адаптер питания BC430
Набор переходников с вилками международных образцов
BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов)
Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки
ПО PowerLog на компакт-диске (содержит руководства оператора в формате PDF)
USB-кабель A-B мини
C437-II жесткий футляр
