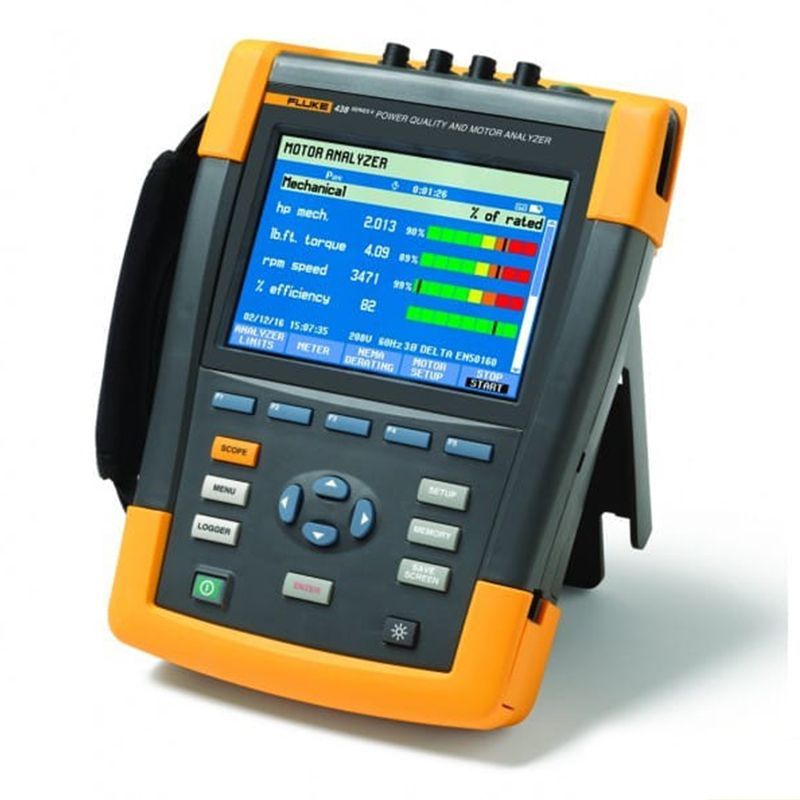

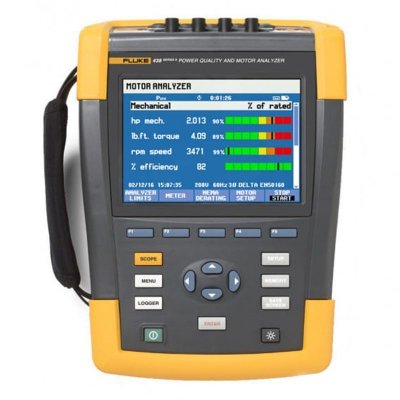

Анализатор качества электроэнергии Fluke 438-II/INTL
Анализатор качества электроэнергии Fluke 438 II/INTL предназначен для проведения диагностики трехфазных промышленных энергосистем. Прибор позволяет собрать данные, которые используются для глубокого анализа качества энергии, выявления неисправностей, оценки пиков потребления, контроля ввода в эксплуатацию нового оборудования, поиска вариантов более экономного и рационального расходования электричества.
Версия INTL (международная) не отличается от обычной по функционалу. Единственное существенное отличие в комплектации, которая вместо комбинированной WiFi/SD-карты включает обычный SD-накопитель на 8 Гб.
Анализ работы электродвигателей
Устройство обладает всеми преимуществами моделей 434/435, которые дополнены опциями для точных измерений электрических и механических характеристик промышленных двигателей как прямого пуска, так и с частотно-регулируемым приводом. Так, например, прибор может определить частоту вращения, крутящий момент, КПД, мощность, эффективность и другие параметры без подключения механических датчиков.
Fluke 438 II/INTL можно использовать для комплексных инспекций оборудования т.к. пользователю доступны не только параметры электродвигателей, но и возможности для работы с управляющими сигналами, контроля параметров сети при подключении нагрузки (пускового тока) и оценки влияния приводов или генераторов на энергокомплекс предприятия.
Возможности:
- Измерение параметров тока, включая мощность, потребление, DPF и др, с расчетом пиковых и усредненных значений.
- Режим регистратора для долгосрочных наблюдений и сбора информации о качестве и потреблении энергии.
- Функция осциллографа и автоматический анализ трендов.
- Анализатор качества электроэнергии может измерить КНИ и провести исследования гармоник по току/напряжения для выявления источника искажений в системе.
- Тестирование полного спектра гармоник и мощности.
- Широкий инструментарий для графического и табличного представления данных.
Расширенный функционал
Анализатор качества электроэнергии Fluke 438 II/INTL может с высокой чувствительностью отслеживать переходные процессы и регистрировать форму высокочастотных колебаний, вызванных помехами различного происхождения. Запись формы кратковременных аномалий напряжения с наглядной визуализацией упрощает поиск источника проблем.
Режимы для расчета КПД инверторов, определения фликера с целью проверки воздействия коммутационного оборудования и другие программные инструменты позволяют электротехнику диагностировать практически любую неисправность производственной энергосистемы.
Частотно-регулируемые приводы, НЕ совместимые с анализатором 438-II | |||||
Тип преобразователя | преобразователь тока | ||||
Типы двигателей | синхронный (постоянного тока, шаговый, с постоянными магнитами и пр.) | ||||
Частота напряжения питания двигателя | < 40 и > 70 Гц | ||||
Механические характеристики | |||||
Измерения механических характеристик можно выполнять на электродвигателях прямого пуска с 3-проводным подключением. | |||||
Общие характеристики | |||||
Корпус | прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке Защита от ударов и вибрации Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2 | ||||
Дисплей | яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания Размер: 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали) Разрешение ЖК-дисплея: 320 × 240 пикселей Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры | ||||
Память | карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти). | ||||
Часы реального времени | метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий | ||||
Условия эксплуатации | |||||
Рабочая температура | 0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи | ||||
Температура хранения | -20 °C ~ +60 °C | ||||
Влажность | +10 °C ~ +30 °C: 95% относительной влажности без конденсации | ||||
+30 °C ~ +40 °C: 75% относительной влажности без конденсации | |||||
+40 °C ~ +50 °C: 45% относительной влажности без конденсации | |||||
Максимальная высота над уровнем моря | до 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. | ||||
до 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. | |||||
максимальная высота хранения 12 км (40 000 фт) | |||||
Электромагнитная совместимость (EMC) | EN 61326 (2005-12) для излучения и невосприимчивости | ||||
Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента | ||||
Гарантия | Три года (детали и сборка) на основной прибор, один год на дополнительные принадлежности | ||||
* ± 5%, если ≥ 1 % от номинального напряжения; ± 0,05% от номинального напряжения, если < 1% от номинального напряжения | |||||
** Номинальная частота 50/60 Гц согласно IEC 61000-4-30 | |||||
*** Измерения 400Гц не поддерживаются для фликкер-шума, сигналов сети и режима монитора. | |||||
****для номинального напряжения 50–500 В. |
Характеристики
Тип
|
Анализатор качества электроэнергии |
Ток
|
5...6000 A |
Частота
|
от 40 Гц до 70 Гц |
Диапазон | Разрешение | Погрешность | Предел по умолчанию | ||
Измеряемый параметр электродвигателя | |||||
Механическая мощность электродвигателя | от 0,7 кВт до 746 кВт | 0,1 кВт | ±3% ="1" | 100 % = номинальная мощность | |
от 1 л.с. до 1000 л.с. | 0,1 л.с. | ±3%="1" | 100 % = номинальная мощность | ||
Крутящий момент | от 0 до 10 000 Нм | 0,1 Нм | ±5% ="1" | 100 % = номинальный крутящий момент | |
от 0 до 10 000 фунто-футов | 0,1 фунто-фута | ±5%="1" | 100 % = номинальный крутящий момент | ||
Частота вращения | От 0 до 3600 об/мин | 1 об/мин | ±3%="1" | 100% = номинальная частота вращения | |
КПД | от 0 до 100% | 0,10% | ±3%="1" | Нет данных | |
Дисбаланс (NEMA) | от 0 до 100% | 0,10% | ±0,15% | 5 % | |
Коэффициент гармоник | от 0 до 0,20 | 0,1 | ±1,5% | 0,15 | |
напряжения (NEMA) | |||||
Коэффициент снижения мощности | от 0,7 до 1,0 | 0,1 | отображается | Нет данных | |
из-за дисбаланса | |||||
Коэффициент снижения мощности | от 0,7 до 1,0 | 0,1 | отображается | Нет данных | |
из-за гармоник | |||||
Суммарный коэффициент снижения | от 0,5 до 1,0 | 0,1 | отображается | Нет данных | |
мощности NEMA | |||||
Примечания: | поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N. | ||||
номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости. | |||||
частота обновления значений параметров электродвигателя — 1 раз в секунду. | |||||
продолжительность наблюдения тенденции по умолчанию составляет 1 неделю. | |||||
если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 % | |||||
Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности | |||||
Характеристика является истинной при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум | |||||
(2-3 часа, если мощность двигателя составляет 50 л.с. и выше), чтобы получить стабильную температуру | |||||
Электрические характеристики | |||||
Модель | Диапазон измерений | Разрешение | Погрешность | ||
Напряжение | |||||
Среднеквадратичное напряжение (переменное+постоянное) | 435-II | 1–1000 В — между фазой и нейтралью | 0,01 В | ±0,1% от номинального напряжения**** | |
Пиковое напряжение | – | 1–1400 В пикового напряжения | 1 В | 5% от номинального напряжения | |
Коэффициент амплитуды напряжения (CF) | – | 1,0 > 2,8 | 0,01 | ±5% | |
В(ср.кв.знач.)½ | 435-II | 0,1 В | ±0,2% от номинального напряжения | ||
Vfund (основное напряжение) | 435-II | 0,1 В | ±0,1% от номинального напряжения | ||
Сила тока (погрешность без погрешности клещей) | |||||
Амперы (переменный+постоянный ток) | i430-Flex 1x | 5–6 000 A | 1 А | 0,5% ±5 отсчетов | |
i430-Flex 10x | 0,5–600 A | 0,1 А | 0,5% ±5 отсчетов | ||
1 мВ/А 1x | 5–2000 A | 1А | 0,5% ±5 отсчетов | ||
1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 А | 0,5% ±5 отсчетов | ||
А (пиковый ток) | i430-Flex | 8400 A (пиковый ток) | 1 А (ср.кв.знач.) | ±5% | |
1 мВ/А | 5500 A (пиковый ток) | 1 А (ср.кв.знач.) | ±5% | ||
Коэффициент амплитуды тока (CF) | – | 1–10 | 0,01 | ±5% | |
А(ср.кв.знач.)½ | i430-Flex 1x | от 5 A до 6000 A | 1 А | ±1% ±10 отсчетов | |
i430-Flex 10x | 0,5–600 A | 0,1 А | ±1% ±10 отсчетов | ||
1 мВ/А 1x | от 5 A до 2000 A | 1А | ±1% ±10 отсчетов | ||
1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 А | ±1% ±10 отсчетов | ||
Afund (ток основной частоты) | i430-Flex 1x | 5–6 000 A | 1 А | 0,5% ±5 отсчетов | |
i430-Flex 10x | 0,5–600 A | 0,1 А | 0,5% ±5 отсчетов | ||
1 мВ/А 1x | 5–2000 A | 1А | 0,5% ±5 отсчетов | ||
1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 А | 0,5% ±5 отсчетов | ||
Частота | |||||
Гц | Fluke 435 при 50 Гц номинально | 42,500–57,500 Гц | 0,001 Гц | ±0,01 Гц | |
Fluke 435 при 60 Гц номинально | от 51,000 Гц до 69,000 Гц | 0,001 Гц | ±0,01 Гц | ||
Электропитание | |||||
Ватты (В-А, вар) | i430-Flex | макс. 6 000 МВт | 0,1 Вт–1 МВт | ±1% ±10 отсчетов | |
1 мВ/А | макс. 2000 МВт | 0,1 Вт–1 МВт | ±1% ±10 отсчетов | ||
Коэффициент мощности (Cos j/DPF) | – | 0–1 | 0,001 | ± 0,1% при номинальных условиях нагрузки | |
Энергетический сектор | |||||
кВт-ч (кВА-ч, квар-ч) | i430-Flex 10x | зависит от номинала клещей и напряжения | ±1% ±10 отсчетов | ||
Потери энергии | i430-Flex 10x | зависит от номинала клещей и напряжения | ±1% ± 10 отсчетов, за исключением погрешности сопротивления линии | ||
Гармоники | |||||
Порядок гармоники (n) | – | постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7 | |||
Порядок промежуточной гармоники (n) | – | ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7 | |||
Вольты | %f | 0,0–100% | 0,1% | ±0,1% ± n x 0,1% | |
%r | 0,0–100% | 0,1% | ±0,1% ± n x 0,4% | ||
абсолютное значение | 0,0–1000 В | 0,1 В | ±5% * | ||
THD (коэффициент нелинейных искажений) | 0,0–100% | 0,1% | ±2,5% | ||
Амперы | %f | 0,0–100% | 0,1% | ±0,1% ± n x 0,1% | |
%r | 0,0–100% | 0,1% | ±0,1% ± n x 0,4% | ||
Абсолютное значение | 0,0–600 A | 0,1 А | 5% ±5 отсчетов | ||
THD (Коэффициент нелинейных искажений) | 0,0–100% | 0,1% | ±2,5% | ||
Ватты | %f или %r | 0,0–100% | 0,1% | ±n x 2% | |
Абсолютное значение | зависит от номинала клещей и напряжения | – | ±5% ±n x 2 % ±10 отсчетов | ||
THD (Коэффициент нелинейных искажений) | 0,0–100% | 0,1% | ±5% | ||
Сдвиг фаз | – | От -360° до +0° | 1° | ±n x 1° | |
Фликкер-шум | |||||
Plt, Pst, Pst (1 мин.) Pinst | – | 0,00–20,00 | 0,01 | ±5% | |
Дисбаланс | |||||
Вольты | % | 0,0-20,0 % | 0,1% | ±0,1% | |
Амперы | % | 0,0-20,0 % | 0,1% | ±1% | |
Управляющие сигналы сети | |||||
Пороговые уровни | – | пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | – | – | |
Частота сигнала | – | от 60 Hz до 3000 Hz | 0,1 Гц | – | |
Относительное напряжение (%) | – | от 0 до 100% | 0,10% | ±0,4% | |
Абсолютное напряжение, усредненное за 3 с (В 3s) | – | от 0,0 В до 1000 В | 0,1 В | ±5% от номинального напряжения | |
Измеряемые параметры двигателей | |||||
Тип двигателя | 3-фазный асинхронный (индукционный) | ||||
Источник питания | Частотно-регулируемый привод | ||||
Диапазон регулируемых частот | от 40 Гц до 70 Гц | ||||
Отклонение (повышение/понижение) напряжения от номинальной прямой V/f (%) | от −15 % до +15 % | ||||
Диапазон несущих частот | от 2,5 до 20 кГц | ||||
Частотно-регулируемые приводы, совместимые с анализатором 438-II | |||||
Тип преобразователя | только с вольт-частотным управлением (управление напряжением)* | ||||
Метод управления | вольт-частотное управление, векторное управление с разомкнутым контуром, с замкнутым контуром, управление с датчиками обратной связи. | ||||
Частота | от 40 до 70 Гц | ||||
* Приводы с преобразователями напряжения являются самыми распространенными. Другой тип приводов — с преобразователями тока — применяется для более мощного оборудования. |

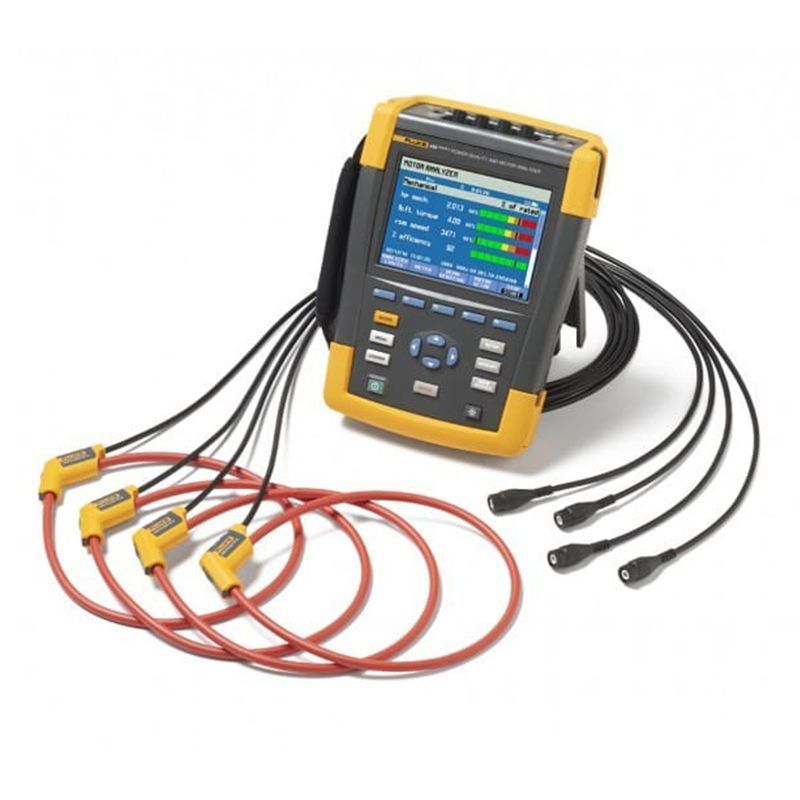

- Анализатор качества электроэнергии Fluke 438-II/INTL
- Тонкие гибкие токоизмерительные датчики i430: 4 шт
- Комплект измерительных проводов
- Батарея
- Сетевой адаптер
- Карта памяти SD объемом 8 ГБ
- Мягкий футляр для переноски
- CD-ROM с программным обеспечением PowerLog 430-II и пользовательской документацией
