Эквивалент сети АКИП-9901
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы сигналов и спектра
--Эквивалент сети АКИП-9901АвтотестерыАнализаторы качества электроэнергииАнализаторы сигналов и спектра Анализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы дистанционного контроляПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

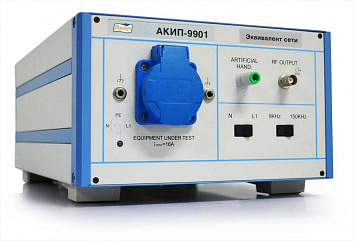

АКИП-9901 — это компактный 2-х проводный V образный эквивалент сети (ЭС) для измерения помех сети питания, вызванных потребителем при анализе ЭМС. Предназначен для измерения напряжения индустриальных радиопомех вызванных тестируемым устройством.
В сочетании с анализатором спектра (селективным микровольтметром, измерителем уровня ВЧ радиопомех) обеспечивает измерения несимметричных напряжений помех, отдаваемых электрооборудованием в виде кондуктивных высокочастотных помех в подключенные сети питания в диапазоне частот 9 кГц…30 МГц.
Особенности:
-
Гнездо «исскуственная рука»*.
-
Аттенюатор 10 дБ в ВЧ тракте.
-
Переключаемый фильтр верхних частот 150 кГц.
-
Внешний источник питания через подключаемый блок ввода для тестирования на нестандартных постоянных.
-
и переменных напряжениях.
-
Соответствие: EN61326 (ЭМС), EN61010.
-
Управление эквивалентом в ручную режиме.
* Устройство из последовательно соединенных конденсатора и резистора, подключаемое между корпусом источника индустриальных радиопомех и землей, для имитации влияния руки оператора (artificial hand).
Характеристики
Тип
|
Эквивалент |
Характеристики
Характеристики | Параметр | Значение |
---|---|---|
Основные характеристики | Диапазон частот | 9 кГц…30 МГц |
Калибровочный коэффициент | −10 дБм | |
Погрешность калибр. коэфф. | ±2 дБм | |
Максимальный рабочий ток | 16 А | |
Параметры импеданса | 50 Ом II (50 мкГн + 5 Ом) | |
Модуль входного сопротивления | Предел ±1,14 Ом (9 кГц), ±10,10 Ом (30 МГц) | |
Фаза входного сопротивления | Предел ±11,5° | |
Эквивалент руки оператора | 220 пФ + 511 Ом | |
Встроенный аттенюатор | 10 дБ | |
Линейное напряжение/частота |
50 В пост.; ~ 240 В 50/60 Гц (±10 %) |
|
Выбор тестируемой фазы | N, L1 | |
Пороговое значение | 124 дБмкВ | |
ВЧ-фильтр | Диапазон частот | 9 кГц, 150 кГц (переключаемый) |
Разъемы | Измерительный выход | 50 Ом BNC |
Гнездо питания для испытуемого | Евророзетка (3-х конт. Шуко-гнездо) | |
Эквивалент руки оператора | 4 мм типа «Банан» | |
Общие данные | Габаритные размеры | 338×237×133 мм |
Масса (не более), кг | 4.2 | |
Условия эксплуатации | 5…45 °С, относ. влажность до 80 % (до 30 °С) |
Комплектация
- Эквивалент сети АКИП-9901 — 1 шт.
- Кабель BNC — 1 шт.
- Адаптер BNC-N — 1 шт.
- Переходник универсальный — 1 шт.
- Руководство по эксплуатации — 1 шт.
- Заводской протокол испытаний — 1 шт.
