Набор зондов ближнего поля Rigol NFP-3
Артикул:
x-08972
Комплект зондов ближнего поля представляет из себя комплект из 4-х моделей (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4) , предназначенных для измерения напряженности магнитного поля при помощи анализаторов спектра в процессе тестирования на ЭМС в диапазоне от 30 МГц до 3 ГГц. Подключаются к 50-омному входу анализатора спектра.
Подробнее
53 453 руб./шт
Уточняйте наличие
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Набор зондов ближнего поля представляет из себя комплект из 4-х моделей пробников (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4) , предназначенных для измерения напряженности магнитного поля при помощи анализаторов спектра в процессе тестирования на ЭМС.
Технические характеристики
- Диапазон частот: от 30 МГц...3 ГГц
- Терминальная часть:
- Тип разъема пробника : SMB (male)
- Адаптер: N (male) - BNC (female)
- ВЧ кабель: BNC (male) - SMB (female), 1 метр
- Импеданс адаптера и разъема 50 Ом
- Размеры 260х190х30 мм ( с футляром)
- Вес 425 г
В состав набора входит 4 зонда:
| Модель зонда | Изображение | Описание | Частотная характеристика |
|---|---|---|---|
|
NFP-3-P1 |
|
Высокочувствительный зонд ближнего поля большого диаметра. Диапазон частот от 30 МГц до 3 ГГц. Он может быть использован на расстоянии до 10 см от источника помех. Зонд обнаруживает пространственное распределение высокочастотного магнитного поля в устройствах и комплексах и позволяет проанализировать электромагнитные выбросы. |
|
| NFP-3-P2 |
|
Зонд ближнего поля имеет более высокое разрешение и низкую чувствительность, чем NFP-3-P1. Диапазон частот от 30 МГц до 3 ГГц. Он предназначен для измерений до 3 см от источника излучения. Источники помех могут быть устранены путем определения распределения и ориентации поля, что обеспечивается более точным позиционированием и высоким разрешением зонда. |
|
| NFP-3-P3 |
|
Зонд ближнего поля имеет диапазон частот от 30 МГц до 3 ГГц. Принцип действия аналогичен с токовыми клещами. Он регистрирует ток, протекающий в проводе, который создаёт вокруг себя магнитное поле. Используется для очень широкого ряда приложений (разрешение около 5 мм). Благодаря соответствующим поправочным коэффициентам можно вычислить ток, протекающий в проводнике через измеренное зондом напряжение. Такое преобразование можно использовать для сравнительных измерений. |
|
| NFP-3-P4 |
|
Зонд ближнего поля предназначен для обнаружения магнитных полей, которые излучаются вертикально от поверхности печатных и монтажных плат и может применяться для исследования токовой петли. Диапазон частот от 30 МГц до 3 ГГц. Зонд позволяет проводить измерения в труднодоступных местах платы между большими компонентами. Разрешение 2 мм. |
|

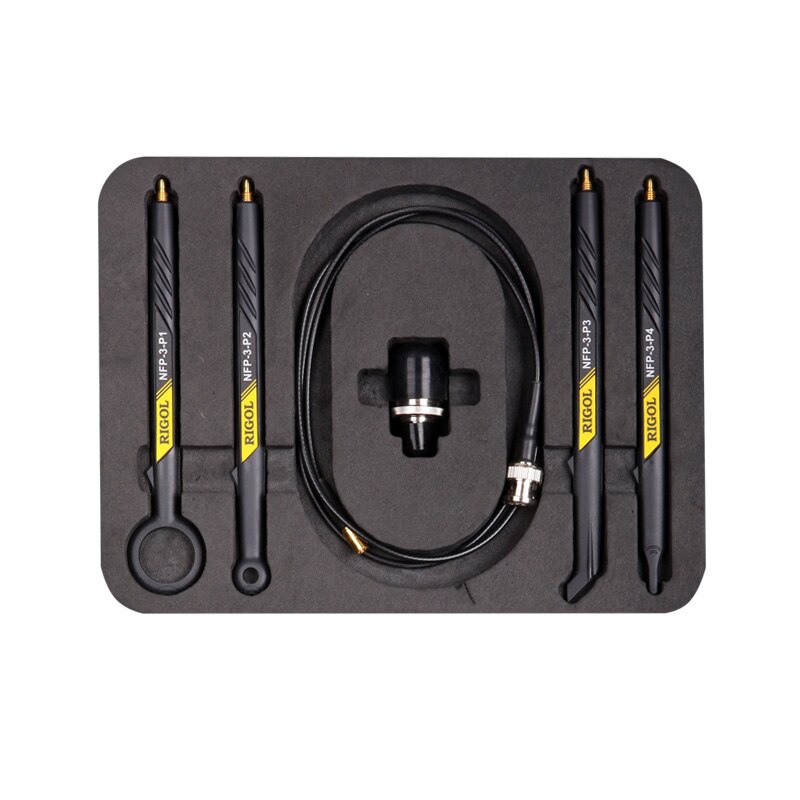

Стандартная комплектация
- Зонд ближнего поля NFP-3-P1
- Зонд ближнего поля NFP-3-P2
- Зонд ближнего поля NFP-3-P3
- Зонд ближнего поля NFP-3-P4
- Адаптер N (male) - BNC (female)
- Кабель удлинительный BNC (male) - SMB (female), 1 метр
- Футляр.
Характеристики
|
Тип
|
Набор зондов |
|
Мин. частота
|
30 МГц |
|
Макс. частота
|
3 ГГц |
Характеристики
- Диапазон частот: от 30 МГц...3 ГГц
- Терминальная часть:
- Тип разъема пробника : SMB (male)
- Адаптер: N (male) - BNC (female)
- ВЧ кабель: BNC (male) - SMB (female), 1 метр
- Импеданс адаптера и разъема 50 Ом
- Размеры 260х190х30 мм ( с футляром)
- Вес 425 г.
