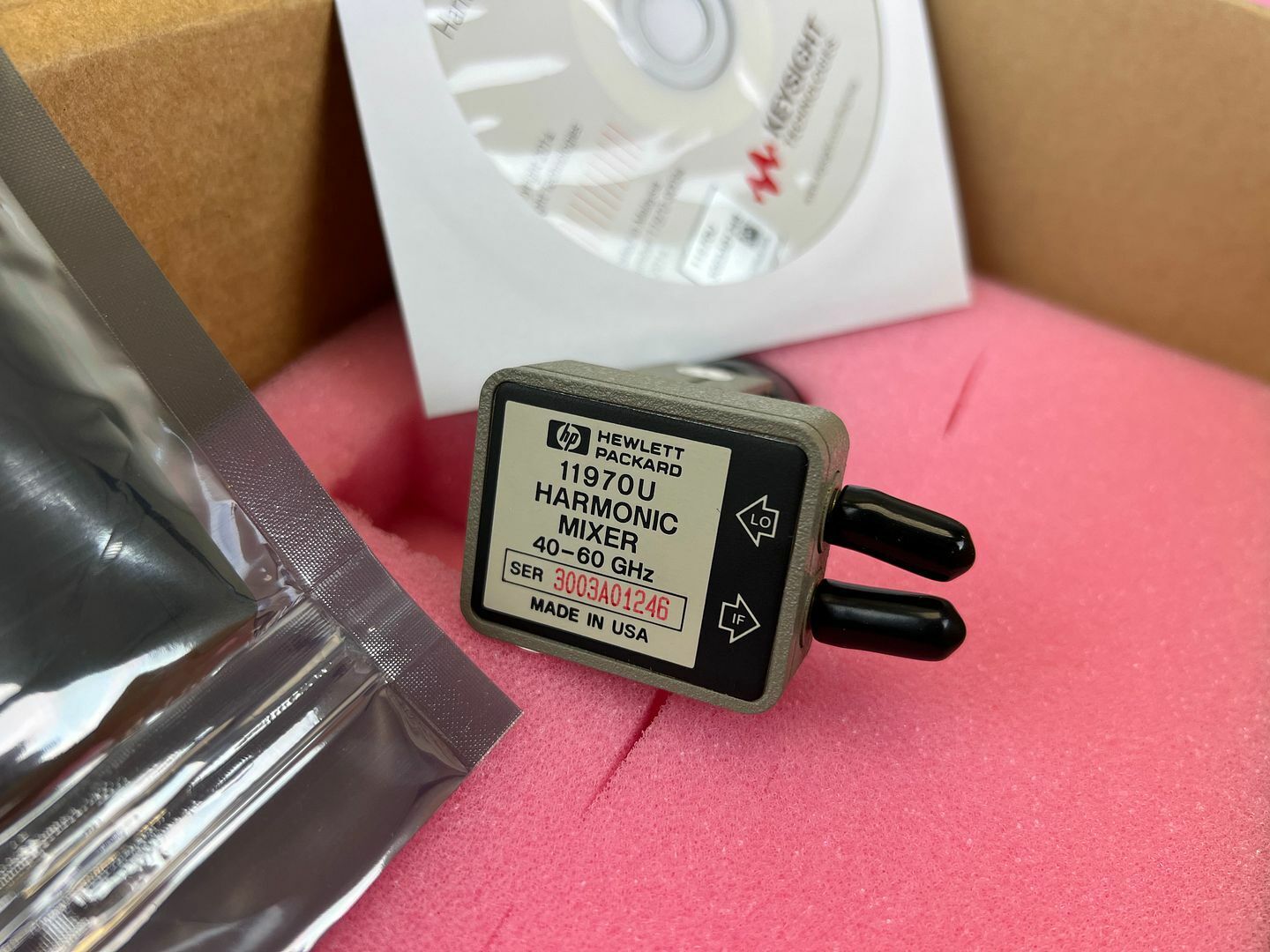

Смеситель на гармониках Agilent Technologies 11970U

Спец.цена

Артикул: d-12773

Волноводный смеситель Agilent 11970U — это высокоточный инструмент, предназначенный для объединения сигналов на различных частотах. Его возможности включают широкий спектр промежуточных частот, охватывающий диапазон от 0 до 1,3 ГГц, и типичное устранение нечётных гармоник на уровне более 20 дБ.

Подробнее

695 271 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Волноводные смесители этой модели представляют собой универсальные устройства гармоник, основанные на двухдиодной конструкции, что гарантирует равномерную частотную характеристику и низкие потери при преобразовании сигнала.

Эти устройства не требуют подключения к внешним источникам постоянного тока или использования дополнительных элементов настройки, что делает работу с ними простой как вручную, так и с использованием автоматических систем управления. Волноводные смесители 11970 предлагаются в шести разных частотных диапазонах, каждый из которых имеет свой уровень сигнала гетеродина — от 15 дБм до 17 дБм.

Уровень сигнала гетеродина волноводного смесителя варьируется от +14 дБм до +16 дБм, при этом последний считается оптимальным. Погрешность при калибровке не превышает ± 2 дБ. Значение КСВ (коэффициента стоячей волны) на входе высокочастотного сигнала составляет меньше 2,2. Внешний источник питания для устройства не требуется, что облегчает его использование. Максимально допустимый уровень непрерывного высокочастотного входного сигнала составляет +20 дБм, что эквивалентно 100 МВт мощности.

Максимальная пиковая мощность импульсного сигнала может достигать значения в 24 дБм, или 250 МВт, при длительности импульса короче 1 микросекунды и среднем значении мощности +20 дБм. Данный волноводный смеситель соответствует стандартам MIL-T-28800 с точки зрения условий окружающей среды, а именно классу 3, типу III и стилю C.

В нашем магазине вы можете купить Смеситель на гармониках Agilent Technologies 11970U - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Тип	Смеситель на гармониках
Мин. частота	40 ГГц
Макс. частота	60 ГГц.

Характеристики

Диапазон промежуточных частот (ПЧ): от 0 до 1,3 ГГц
Уровень сигнала гетеродина: от +14 до +16 дБм; +16 дБм оптим.
Погрешность калибровки: ±2 дБ при оптимальном уровне сигнала гетеродина
Типичный КСВ для ВЧ входа: <2,2:1
Источник тока питания: не требуется
Типичное подавление нечётных гармоник: более 20 дБ
Макс. уровень непрерывного сигнала на ВЧ входе: +20 дБм (100 мВт)
Макс. пиковая мощность в импульсе: 24 дБм (250 мВт) при длительности импульса менее 1 мкс (средняя мощность +20 дБм)
Условия окружающей среды: в соответствии с требованиями MIL-T-28800, Type III, Class 3, Style C
Соединители ПЧ / гетеродина: SMA (розетка)
Соединитель TUNE IN (вход настройки): BNC
Диапазон частот гетеродина: от 3 до 6,1 ГГц

Модель	Диапазон частот, ГГц	Номер гармоники гетеродина	Потери преобразования, дБ	Уровень шума при полосе пропуск. 1кГц, дБ	Неравномерность АЧХ ¹ , дБ	Уровень компрессии усиления на 1 дБ, дБм
11970K	от 18 до 26,5	6+	24	-105	±1,9	-3
11970A	от 26,5 до 40	8+	26	-102	±1,9	-5
11970Q	от 33 до 50	10+	28	-101	±1,9	-7
11970U	от 40 до 60	10+	28	-101	±1,9	-7
11970V	от 50 до 75	14+	40	-92	±2,1	-3
11970W	от 75 до 110	18+	47	-85	±3,0	-1
