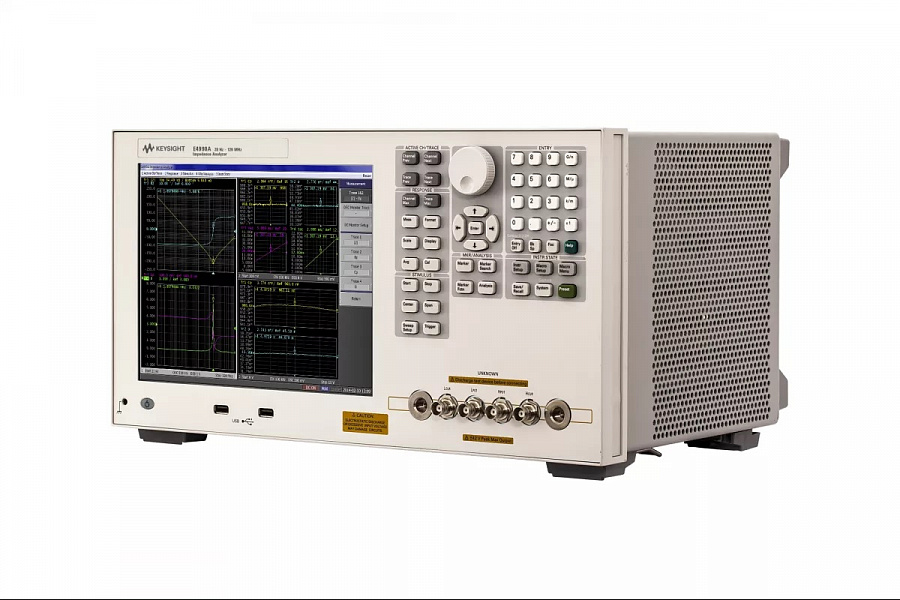

Анализатор импеданса E4990A-010 с опцией 42941А
Анализатор импеданса E4990A-010 компании Keysight имеет диапазон частот испытательного сигнала от 20 Гц до 10 МГц. Прибор обеспечивает лучшее в отрасли типовое значение основной погрешности измерений 0,045% в широком диапазоне значений импеданса с использованием встроенного источника смещения по постоянному току до 40 В. Функция анализа эквивалентных схем поддерживает семь различных многопараметрических моделей и позволяет моделировать собственные значения эквивалентных параметров компонентов.
Анализатор E4990A-010 поддерживает широкий круг принадлежностей, которые позволяют упростить процесс тестирования и повысить точность и надёжность измерений.
Анализатор импеданса E4990A-010 компании Keysight идеально подходит для определения характеристик и тестирования электронных компонентов, полупроводниковых устройств и материалов в процессе разработки, производства, аттестации и контроля качества готовых изделий.
- Основная погрешность измерений импеданса: ±0,08% (±0,045%, тип.)
- Широкий диапазон измерения импеданса: от 25 мОм до 40 МОм (с погрешностью не более ±10%)
- Измеряемые параметры: полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q), комплексные значения полного сопротивления (Z) и полной проводимости (Y), напряжение переменного (Vac) и постоянного тока (Vdc), сила переменного (Iac) и постоянного (Idc) тока
- Встроенный источник смещения по постоянному току: от 0 до ±40 В или от 0 до ±100 мА
- Цветной сенсорный ЖК-дисплей с диагональю 10,4 дюйма (26,4 см); 4 канала, 4 графика
- Функции анализа данных: анализ эквивалентных схем, тестирование с использованием ограничительных линий
Характеристики
Тип
|
Анализатор импеданса |
Мин. частота
|
20 Гц |
Макс. частота
|
10 МГц |
Характеристика | Значение |
---|---|
Диапазон частот | от 20 Гц до 10 МГц |
Измеряемые параметры | |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, комплексные значения полного сопротивления Z и полной проводимости Y, Vac, Iac, Vdc, Idc |
Основная погрешность измерения импеданса | ±0,08% (±0,045%, тип.) |
Погрешность измерения добротности | ±3 % (тип.) при Q = 100 на частотах ≤ 10 МГц |
Диапазон измерения импеданса | от 25 мОм до 40 МОм (с погрешностью не более 10%) |
Конфигурация измерительного порта |
4 соединителя BNC (розетка) для четырёхпарного подключения |
Уровень сигнала генератора | от 5 мВ (СКЗ) до 1 В (СКЗ)/от 200 мкА (СКЗ) до 20 мА (СКЗ), разрешение 1 мВ/20 мкА |
Уровень смещения по постоянному току | от 0 до ± 40 В/от 0 до ± 100 мA, разрешение 1 мВ/40 мкA |
Параметры свипирования | частота, уровень сигнала генератора (напряжение/сила тока), уровень смещения по постоянному току (напряжение/сила тока) |
Виды свипирования |
– частота: линейное, логарифмическое, сегментированное – уровень сигнала: линейное – уровень смещения по постоянному току: линейное, логарифмическое |
Время измерения |
30 мс на точку, частота ≥ 100 кГц, скорость измерения = 1 (быстрая) |
Число точек измерения | от 2 до 1601 |
Число каналов/графиков | 4 канала/4 графика |
Маркеры | 10 независимых маркеров на график |
Анализ данных | анализ эквивалентных схем, тестирование с использованием ограничительных линий |
Дисплей | цветной сенсорный ЖК дисплей, 10,4 дюйма, XGA (1024 х 768) |
Погрешность установки частоты опорного источника |
– Без опции E4990A-1E5: ± 7 х 10-6± 1 мГц; ± 7 х 10-6 ± 1 мГц (от 5 до 40 °C, тип.) – С опцией E4990A-1E5: ± 1 х 10-6 ± 1 мГц (от 5 до 40 °C) |
Нестабильность |
(с опцией E4990A-1E5): – ± 0,5 х 10-6 (от 5 до 40 °C) (тип.); ± 0,5 х 10-6/год (тип.) |
Запоминающие устройства | Встроенный SSD-диск, внешние устройства подключаются через USB-порты |
Интерфейсы | USB (2 - на передней панели, 4 - на задней), LAN, USBTMC, GPIB, цифровой ввод-вывод (24 разряда) |
Общие характеристики | |
Диапазон рабочих температур и относительной влажности: | от 5 до 40 °C, от 20 до 80% |
Требования к электропитанию: | от 90 до 132 В или от 198 до 264 В, от 47 до 66 Гц, 160 Вт (тип.) |
Габаритные размеры/масса: | 235 (В) x 426 (Ш) x 277 (Г) мм / 14 кг |
