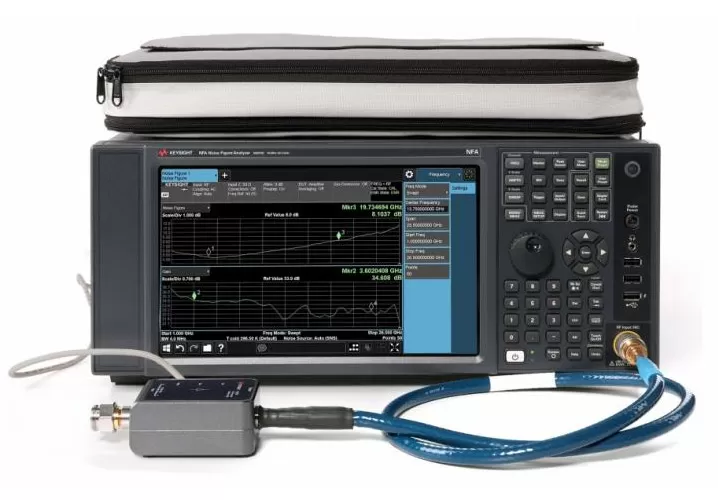

Анализатор коэффициента шума, с сенсорным мультитач-дисплеем N8976B (демонстрационный)
Анализатор коэффициента шума N8976B представляет собой современное устройство, предназначенное для измерения коэффициента шума и коэффициента передачи радиотехнических устройств в диапазоне частот от 10 МГц до 40 ГГц.
Анализатор коэффициента шума N8976B представляет собой современное устройство, предназначенное для измерения коэффициента шума и коэффициента передачи радиотехнических устройств в диапазоне частот от 10 МГц до 40 ГГц.
Благодаря одноблочному техническому решению и графическому интерфейсу пользователя на основе мультисенсорного (“мультитач”) дисплея, анализатор обеспечивает удобство и простоту в использовании.
Одной из ключевых особенностей анализатора является его способность работать в качестве анализатора спектра и I/Q-анализатора в базовом режиме. Это позволяет проводить комплексные исследования характеристик сигналов, включая анализ их спектрального состава и измерение параметров модуляции.
В стандартную комплектацию анализатора входят опции, такие как внутренний 44 ГГц предусилитель (P44), прецизионный опорный генератор частоты (PFR), точный ступенчатый аттенюатор (FSA), метод понижения уровня собственных шумов (NFE) и полоса анализа 25 МГц (B25). Эти опции обеспечивают высокую точность и стабильность измерений, а также расширяют функциональные возможности анализатора.
Важной особенностью анализатора является возможность расширения диапазона частот до 110 ГГц с помощью специальных преобразователей с понижением частоты. Это позволяет исследовать сигналы в более широком частотном диапазоне, что особенно актуально для современных радиотехнических систем и устройств.
Характеристики
Тип
|
Анализатор коэффициента шума |
Мин. частота
|
10 МГц |
Макс. частота
|
40 ГГц |
Мин. полоса пропускания
|
1 Гц |
Макс. полоса пропускания
|
8 МГц |
Модель | Диапазон частот |
N8973B | От 10 МГц до 3,6 ГГц |
N8974B | От 10 МГц до 7,0 ГГц |
N8975B | От 10 МГц до 26,5 ГГц |
N8976B | От 10 МГц до 40,0 ГГц |
Полоса пропускания | |
N8973B/4B/5B/76B | от 1 Гц до 3 МГц (с увеличением в соответствии с рядом E24), 4 МГц, 5 МГц, 6 МГц, 8 МГц |
Генератор опорной частоты (ОГ) | |
Погрешность | ± [RΔt + T + C], где Δt - время, прошедшее с последней калибровки |
Скорость старения (R) | ± 0,1 х 10-6 (за год); ± 0,15 х 10^-6 (за два года) |
Температ. нестабильность (T) | |
От +20°C до +30°C |
± 0,015 х 10^-6 |
Весь диапазон температур |
± 0,05 х 10^-6 |
Достижимая погрешность начальной калибровки (С) | ±0,04 х 10^-6 |
Коэффициент шума, коэффициент усиления и погрешности измерений
Описание | Технические характеристики | Дополнительная информация |
Коэффициент шума | Калькулятор погрешностей | |
‹ 10 МГц |
||
От 10 МГц до граничной частоты внутреннего предусилителя |
Рекомендуется использовать внутренний и внешний предусилители | |
ИКШ источника шума | Предел измерения/ погрешность прибора | |
От 4 до 6,5 дБ | От 0 до 20 дБ/± 0,02 дБ | |
От 12 до 17 дБ | От 0 до 30 дБ/± 0,025 дБ | |
От 20 до 22 дБ | От 0 до 35 дБ/± 0,03 дБ | |
Коэффициент усиления | ||
Погрешность измерительного прибора | Диапазон коэфф-та усиления ТУ = от −20 до +40 дБ | |
‹ 10 МГц | ||
От 10 МГц до 3,6 ГГц | ± 0,15 дБ | |
› 3,6 ГГц | Дополнит. погрешность ± 0,11 дБ (95-й процентиль), 5 минут после калибровки |
Коэффициент шума внутреннего предусилителя
Частота | Коэффициент шума (ном.) |
От 100 кГц до 3,6 ГГц | 8 дБ + (0,001112 * частота в МГц) (ном.) |
От 3,6 до 8,4 ГГц | 9 дБ (ном.) |
От 8,4 до 13,6 ГГц | 10 дБ (ном.) |
> 13,6 ГГц | DANL + 176,24 дБ (ном.) |
Средний уровень собственных шумов (DANL) (N8973B, N8974B, N8975B)
Частота | Нормир. значение | Тип. значение |
От 10,0 МГц до 2,1 ГГц | –161 дБм | –163 дБм |
От 2,1 ГГц до 7,0 ГГц | –160 дБм | –162 дБм |
От 7,0 ГГц до 13,6 ГГц | –160 дБм | –163 дБм |
От 13,5 ГГц до 17,1 ГГц | –157 дБм | –160 дБм |
От 17,0 ГГц до 20,0 ГГц | –155 дБм | –159 дБм |
От 20,0 ГГц до 26,5 ГГц | –150 дБм | –156 дБм |
Средний уровень собственных шумов (DANL) (N8976B)
Частота | Нормир. значение | Тип. значение |
От 10,0 МГц до 1,2 ГГц | –164 дБм | –165 дБм |
От 1,2 ГГц до 2,1 ГГц | –163 дБм | –164 дБм |
От 2,1 ГГц до 3,6 ГГц | –162 дБм | –163 дБм |
От 3,5 ГГц до 20,0 ГГц | –160 дБм | –162 дБм |
От 20,0 ГГц до 26,5 ГГц | –158 дБм | –160 дБм |
От 26,4 ГГц до 34,0 ГГц | –156 дБм | –159 дБм |
От 33,9 ГГц до 40,0 ГГц | –153 дБм | –155 дБм |
ВЧ-вход
Соединитель | ||
N8973B, N8974B, N8975B | Тип N (розетка), 50 Ом (ном.) | |
N8976B | 2,4 мм (вилка), 50 Ом (ном.) | |
Входной коэффициент стоячей волны по напряжению (КСВн) | ||
N8973B, N8974B, N8975B | N8976B | |
От 10 МГц до 3,6 ГГц | < 1,2:1 (ном.) | 1,2:1 (ном.) |
От 3,6 ГГц до 26,5 ГГц | < 1,9:1 (ном.) | 1,5:1 (ном.) |
От 26,5 до 44,0 ГГц | Неприменимо | < 1,8:1 (ном.) |
Измерение
Развёртка | |
Установка числа точек | От 2 до 501 или фиксированная частота начальная/конечная частота; центральная частота/полоса обзора; список частот, включающий до 501 точек |
Запуск развёртки | Непрерывный или однократный |
Скорость измерений | |
Измерение в режиме местного управления и скорость обновления изображения на экране | 11 мс (90/c) |
Измерение в режиме дистанц. дистанционного управления и скорость пересылки данных по LAN | 6 мс (167/c) |
Поиск максимума с использованием маркера | 5 мс |
Настройка центральной частоты и пересылка данных (ВЧ) | 22 мс |
Настройка центральной частоты и пересылка данных (СВЧ) | 49 мс |
Переключение вида измерения/режима 40 мс | 75 мс |
Доступные профили тестируемых устройств (ТУ) | |
Усилитель | Включает любое устройство без преобразования частоты (например, усилители, аттенюаторы фильтры и т.д.) |
Преобразователь с понижением частоты | С фиксированной или изменяемой частотой ПЧ. Прибор способен управлять внешним гетеродином через GPIB, LAN или USB |
Преобразователь с повышением частоты | С фиксированной или изменяемой частотой ПЧ. Прибор способен управлять внешним гетеродином через GPIB, LAN или USB |
Системный преобразователь с понижением частоты | Позволяет использовать внешний смеситель с понижением частоты в качестве части измерительной системы. Прибор способен управлять внешним гетеродином через GPIB, LAN или USB |
Измерение
Тип дисплея и результаты измерения коэффициента шума | |
Тип дисплея | 4U, мультисенсорный |
Формат вывода | Графический, таблица значений или режим измерителя |
Число отображаемых каналов | 2 |
Число маркеров | 4 |
Ограничительные линии | Верхняя и нижняя для каждого из 2 каналовs |
Коэффициент шума | Коэффициент шума, дБ (F dB) или отношение (фактор шума) (F) |
Коэффициент усиления | Коэффициент усиления, дБ (G dB) |
Y-factor | Y-фактор, дБ (Y dB) |
T effective | Эффективная шумовая температура, °К |
P hot | Относительная плотность мощности, дБ |
P cold | Относительная плотность мощности, дБ |
- Анализатор коэффициента шума
- Руководство по эксплуатации
- Шнур питания
- Встроенный предусилитель (опция P03, P07, P26 или P44, в зависимости от модели анализатора)
- Встроенный прецизионный опорный генератор (опция PFR)
- Точный механический ступенчатый аттенюатор (опция FSA)
- Метод понижения уровня собственных шумов (опция NFE)
- Полоса пропускания 25 МГц (опция B25)
- Внешний предусилитель
- Коаксиальный источник шума
