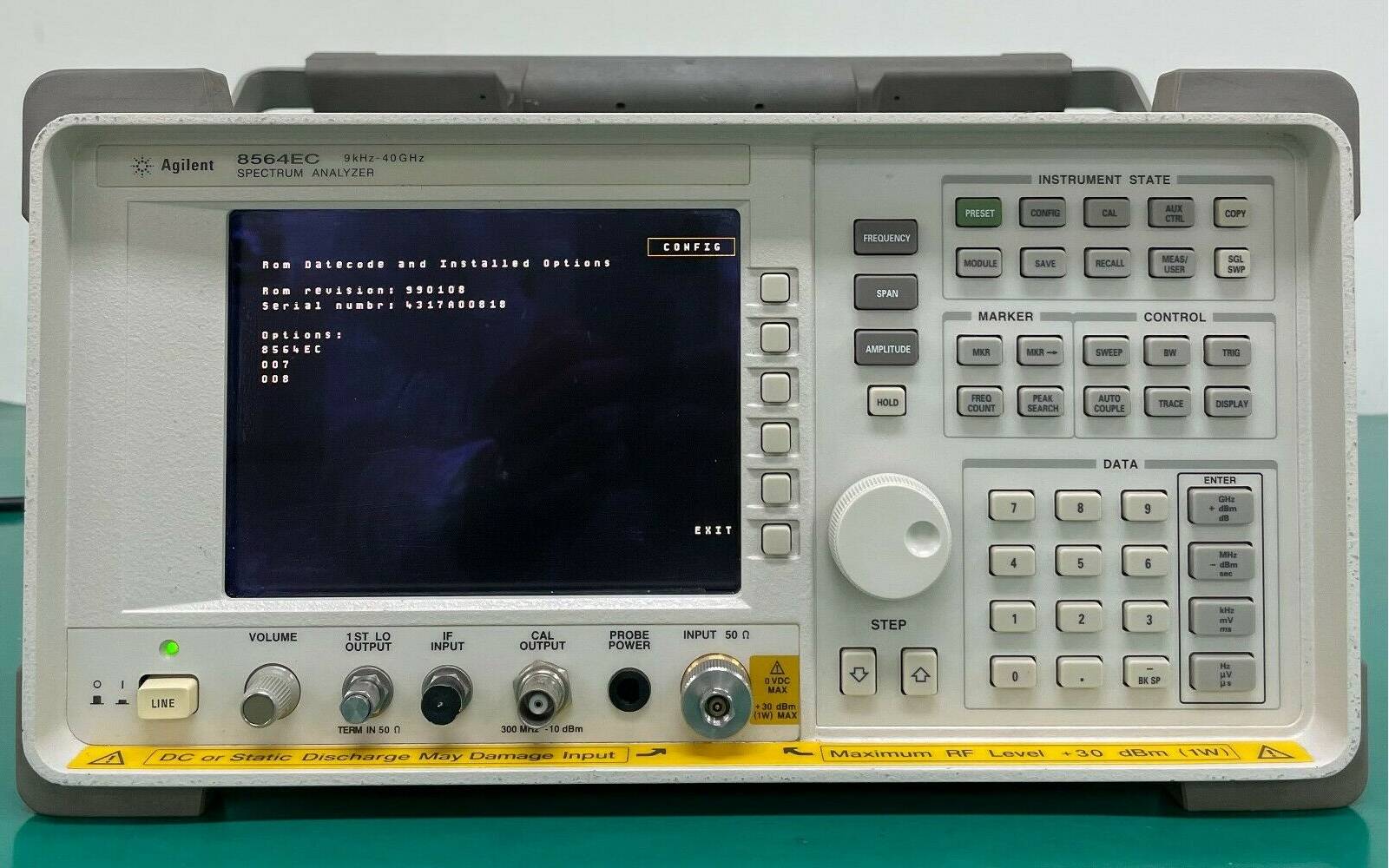

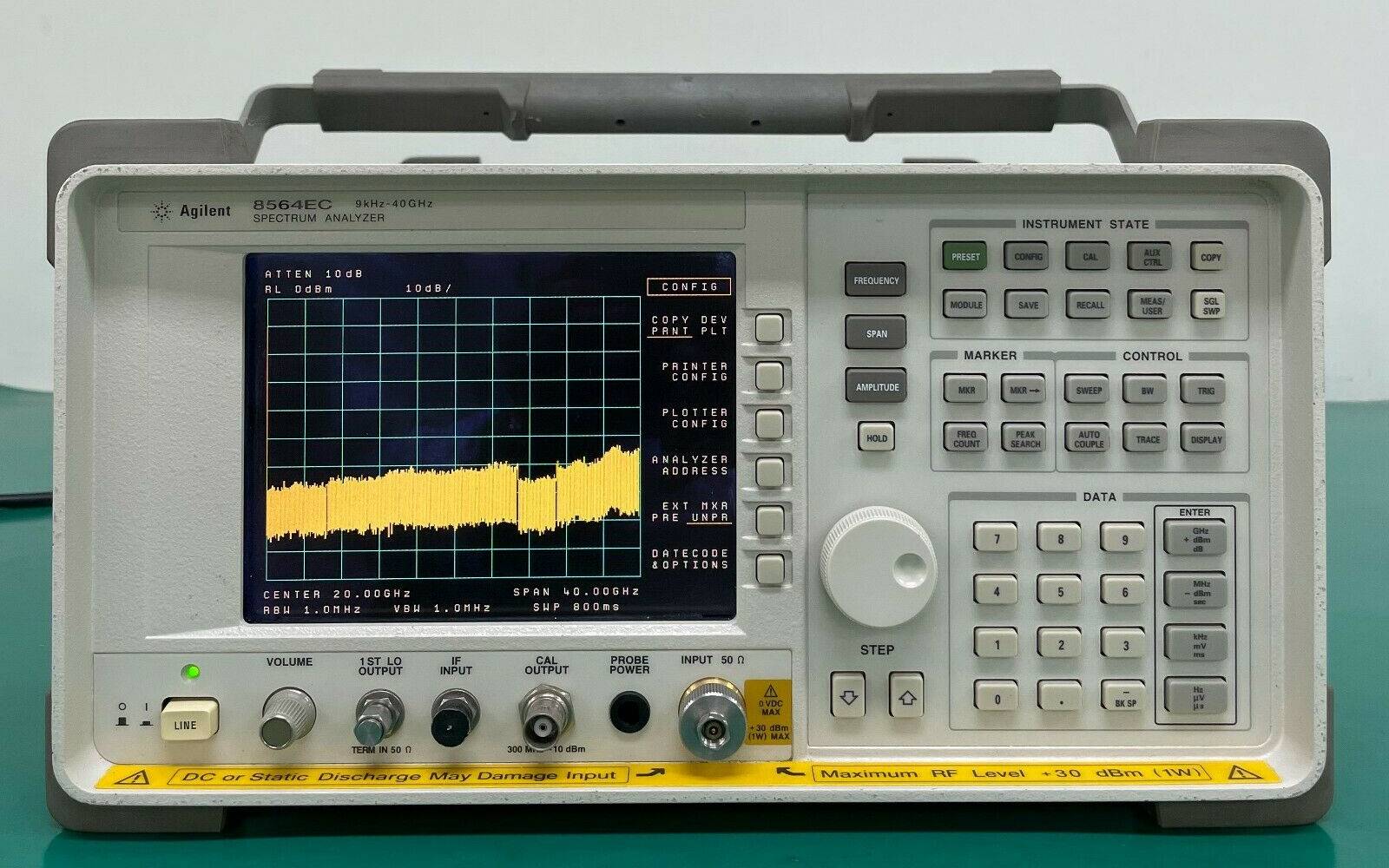

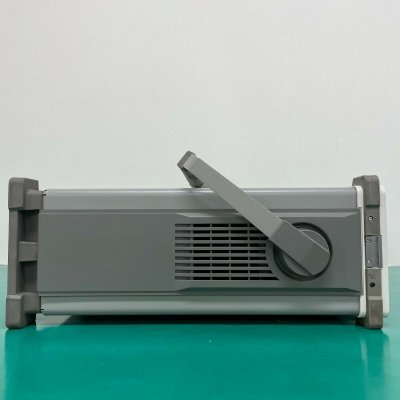

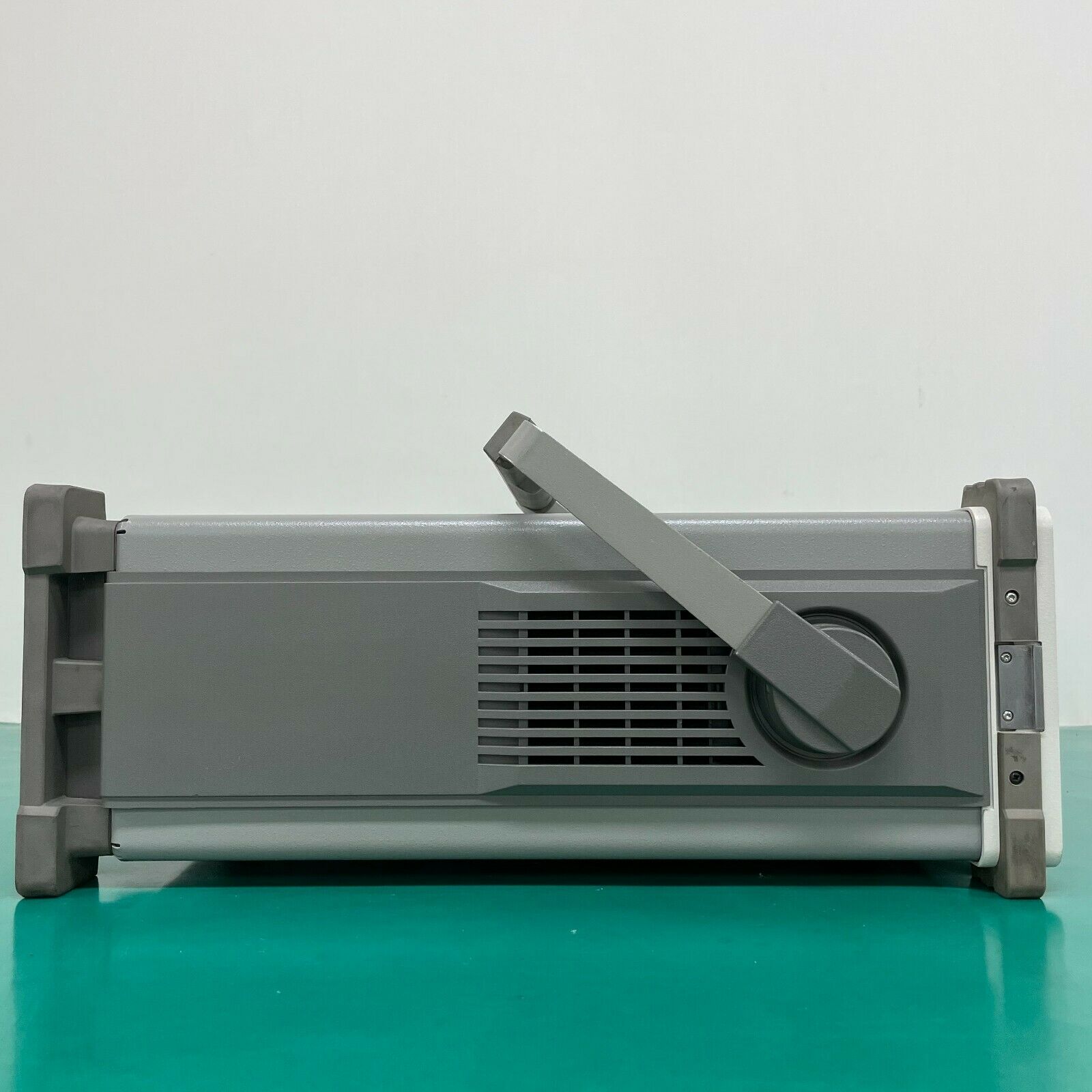

Анализатор сигналов Agilent 8564EC (демонстрационный)
Agilent 8564EC обеспечивает широкий динамический диапазон в 108 дБ, что в сочетании с чувствительностью в -151 дБ гарантирует высокую точность проводимых измерений. Данный прибор поддерживает полосу частот от 1 до 100Гц, а благодаря цифровому методу обработки данных, скорость проводимых измерений значительно увеличивается.
Кроме того, данный прибор обладает низким уровнем фазового шума и высокоточным генератором опорного сигнала с возможностью измерения частоты с точностью до 1Гц. Стандартные функции включают измерение мощности в соседних каналах, измерение мощности на одном канале, измерение мощности несущего сигнала, а также измерение видеосигнала с возможностью его временной дискретизации. Корпус прибора выполнен в соответствии со стандартом MIL Class 3, что обеспечивает его надежную защиту от внешних воздействий.
Анализатор оборудован цветным дисплеем и портом VGA для подключения внешнего монитора. Еще одной особенностью анализатора спектра Agilent 8564EС является возможность измерения в диапазоне от 0,1 до 99 процентов используемой частотной полосы. Другая функция - временной анализ сигналов, что позволяет измерять временные сигналы, такие как радиочастотные импульсы, сигналы временного разделения TDMA, уплотнение и импульсная модуляция.
Триггер анализатора может быть активирован при получении радиочастотного импульса. Улучшенные характеристики включают повышенную чувствительность, больший динамический диапазон и лучшую частотную характеристику. Agilent 8564E Spectrum Analyzer соответствует военной спецификации класса 3 MIL, что гарантирует его высокую прочность и надежность. Межповерочный интервал составляет один год для 8564E и 65EC, что обеспечивает точность и стабильность работы прибора.
Время установки рабочего режима всего 5 минут, что значительно ускоряет процесс настройки и начала работы. Диапазон рабочих температур от 0C до +55C, а относительная влажность воздуха может достигать 95% при температуре +40C. Прибор устойчив к воздействию атмосферных осадков и пониженному атмосферному давлению, что позволяет работать с ним на высоте до 15 000 футов.
В нашем магазине вы можете купить Анализатор сигналов Agilent 8564EC - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Анализатор сигналов |
Мин. полоса пропускания
|
1 Гц |
Макс. полоса пропускания
|
3 МГц |
Частотные параметры | |
Диапазон частот (с внутренним смесителем) | 8564EC: от 9 кГц до 40 ГГц; от 30 Гц до 40 ГГц (опция 006) |
Диапазон частот (с внешним преобразователем) | от 18 до 325 ГГц, 12 волноводных поддиапазонов |
Погрешность частоты опорного сигнала | Температурная нестабильность ±1 х 10-8 Старение (за 1 год) ±1 х 10-7 Погрешность установки ±1 х 10-8 |
Время установления рабочего режима (номинально) | 5 минут с погрешностью частоты ±1 х 10 -7 15 минут с погрешностью частоты ±1 х 10 -8 |
Погрешность отсчета частоты (N - номер гармоники местного гетеродина, ПО - полоса обзора, ПП - полоса пропускания) | При полосе обзора > 2МГц х N: ±(показание х погр. опорной частоты + +5% х ПО + 15 % х ПП + 10 Гц) При полосе обзора ≤ 2 МГц х N: ±(показание х погр. опорной частоты + + 1% х ПО + 15 % х ПП + 10 Гц) |
Погрешность отсчета по маркеру (при отношении сигнал/шум ≥25 дБ) | ±(показание маркера х погр. опорной частоты + 2 Гц х N + 1 мл. значащий разряд индикации) |
Разрешение счетчика | от 1 Гц до 1 МГц, по выбору |
Полоса обзора | нулевой обзор: 0 Гц; ненулевой обзор: от 100 Гц до макс. частоты диапазона |
Время анализа (длительность развертки) | • нулевой обзор: от 50 мкс до 6000 с • полоса обзора ≥100 Гц: от 50 мс до 100 кс |
Погрешность (нулевой обзор) | • длительность развертки >30 мс: ±1 % (цифровой отсчет) • длительность развертки <30 мс: ±10 % (аналоговый отсчет); ±0,1 % (цифр. отсчет) |
Запуск развертки | задержанный, автоматический, однократный, от сети, по сигналу в видео тракте, внешний |
Полоса пропускания | • по уровню минус 3 дБ: от 1 Гц до 1 МГц в последовательности 1, 3, 10 и 2 МГц • погрешность - от 1 Гц до 300 кГц: ±10%;1 МГц: ±25%;2 МГц: +50%, -25% • коэффициент прямоугольности (по уровню -60/-3 дБ) - ПП ≥300 Гц: <15:1; ПП ≤100 Гц: <5:1 |
Полоса видеофильтра | от 1 Гц до 3 МГц в последовательности 1, 3, 10 |
Уровень шума в боковой полосе (центр. частота ≤1 ГГц) | • отстройка - 100 Гц: <- 88 дБс/Гц - 1 кГц: <-97 дБс/Гц - 10 кГц: <-113 дБс/Гц - 100 кГц: <-117 дБс/Гц |
Остаточная ЧМ (нулевой обзор) | < 1 Гц (размах) за 20 мс; < 0,25 Гц (размах) за 20 мс (номинально); < 10 Гц (размах) за 20 мкс (опция 103) |
Амплитудные параметры | |
Пределы измерения | от среднего уровня собственного шума до +30 дБм |
Максим. уровень на входе без повреждения прибора | • средняя мощность непрер. сигнала: +30 дБм (1 Вт при вх. аттен. ≥10 дБ) • пиковая импульсная мощность (длит. имп. <10 мкс, коэфф. заполн. <1 %): +50 дБм (100 Вт при вх. аттен. ≥30 дБ) • пост. напряжение: <±0,2 В (откр. вход); <±50 В (закр. вход, только 8560EC и 8562EC) |
Точка компрессии усиления на 1 дБ | • от 10 МГц до 2,9 ГГц: уровень на смесителе ≤-5 дБм • от 2,9 до 6,5 ГГц (8562EC/63EC/64EC/65EC): уровень на смесителе ≤ 0 дБм • свыше 6,5 ГГц: ≤-3дБм (8562EC/63EC); ≤ 0 дБм (8564EC/65EC) |
Собственные комбинационные помехи (>200 кГц, N = 1) | <-90 дБм |
Индикатор | • Область отображения: приблизительно 7 х 9 см (высота х ширина) • Калибровка шкалы: 10 х 10 делений • Масштаб логарифмической шкалы: 10, 5, 2, 1 дБ/дел • Масштаб линейной шкалы: 10% от опорного уровня на деление |
Погрешность шкалы индикатора | • Логарифмическая шкала: от ±0,1 дБ/дБ, но не более ±0,85 дБ в пределах от 0 до -90 дБ; не более ±1,5 дБ в пределах от 0 до -100 дБ (полоса пропускания ≤100 Гц) • Линейная шкала: ±3% от опорного уровня |
Пределы установки опорного уровня | • Для логарифмической шкалы: от -120 до +30 дБм с шагом 0,1 дБ • Для линейной шкалы: от 2,2 мкВ до 7,07 В с шагом 1 % |
Параметры выходного сигнала калибратора | частота 300 МГц х (1 ± погр. опорной частоты); уровень минус 10 дБм с погрешностью <±0,3 дБ |
Входной аттенюатор | • Пределы установки ослабления - 8560EC/62EC/63EC: от 0 до 70 дБ с шагом 10 дБ - 8564EC/65EC: от 0 до 60 дБ с шагом 10 дБ • Погрешность от переключения (по отношению к ослаблению 10 дБ, в диапазоне от 30 Гц до 2,9 ГГц): <±0,6 дБ на каждый шаг в 10 дБ, но не более ±1,8 дБ • Повторяемость: ±0,1 дБ (номинально) |
Погрешность коэффициента усиления ПЧ (вх. аттен. 10 дБ, пределы опорного уровня от 0 до -80 дБ) | <±1 дБ |
Погрешность от переключения полосы пропускания | <±0,5 дБ |
Погрешность оцифровки импульса (режим импульсной характеристики, частота повторения ≥720/время развертки, полоса пропускания ≤1 МГц) | <1,25 дБ размах (лог. шкала); <4 % от опорного уровня, размах (лин. шкала) |
Задержанная развертка | |
Режимы запуска | автоматический, от сети питания, внешний, по сигналу видеотракта |
Пределы задержки | от 2 до 65,535 мкс; опция 007, длительность развертки <30 мкс; от минус 9,9 до +65,535 мкс; длительность развертки ≥30 мкс, от +2 до +65,535 мкс |
Разрешение | 1 мкс |
Погрешность | ±1 мкс |
Демодуляция (спектр) | |
Виды модуляции | АМ и ЧМ |
Выход звукового сигнала | гнездо для громкоговорителя и телефона с регулировкой громкости |
Входы и выходы (все значения номинальные) | |
Соединители на передней панели | ВЧ вход (50 Ом) 8560EC/62EC/63EC: тип N, розетка 8563EC опция 026: тип APC-3,5, вилка 8564EC/65EC: 2,4 мм, вилка |
КСВн (вх. аттен. ≥10 дБ) | <1,5:1 ниже 2,9 ГГц;<2,3:1 свыше 2,9 ГГц |
Уровень излучения местного гетеродина (средний при вх. аттен. 10 дБ) | <-80 дБ |
Вход второй ПЧ (соединитель SMA, розетка, 50 Ом) | • Частота: 310,7 МГц • Уровень на полный экран: минус 30 дБм • Точка компрессии усиления: минус 20 дБм |
Выход сигнала первого гетеродина (соединитель SMA, розетка, 50 Ом) | • Частота: от 3,0 до 6,8107 ГГц • Уровень: 16,5 дБм ±2 дБ; 14,5 дБм ±3 дБ (опция 002) |
Выход калибровочного сигнала | соединитель BNC, розетка, 50 Ом |
Питание пробника | +15 В (пост. тока), минус 12,6 В (пост. тока) и корпус (GND) (максим. ток 150 мА по каждому источнику) |

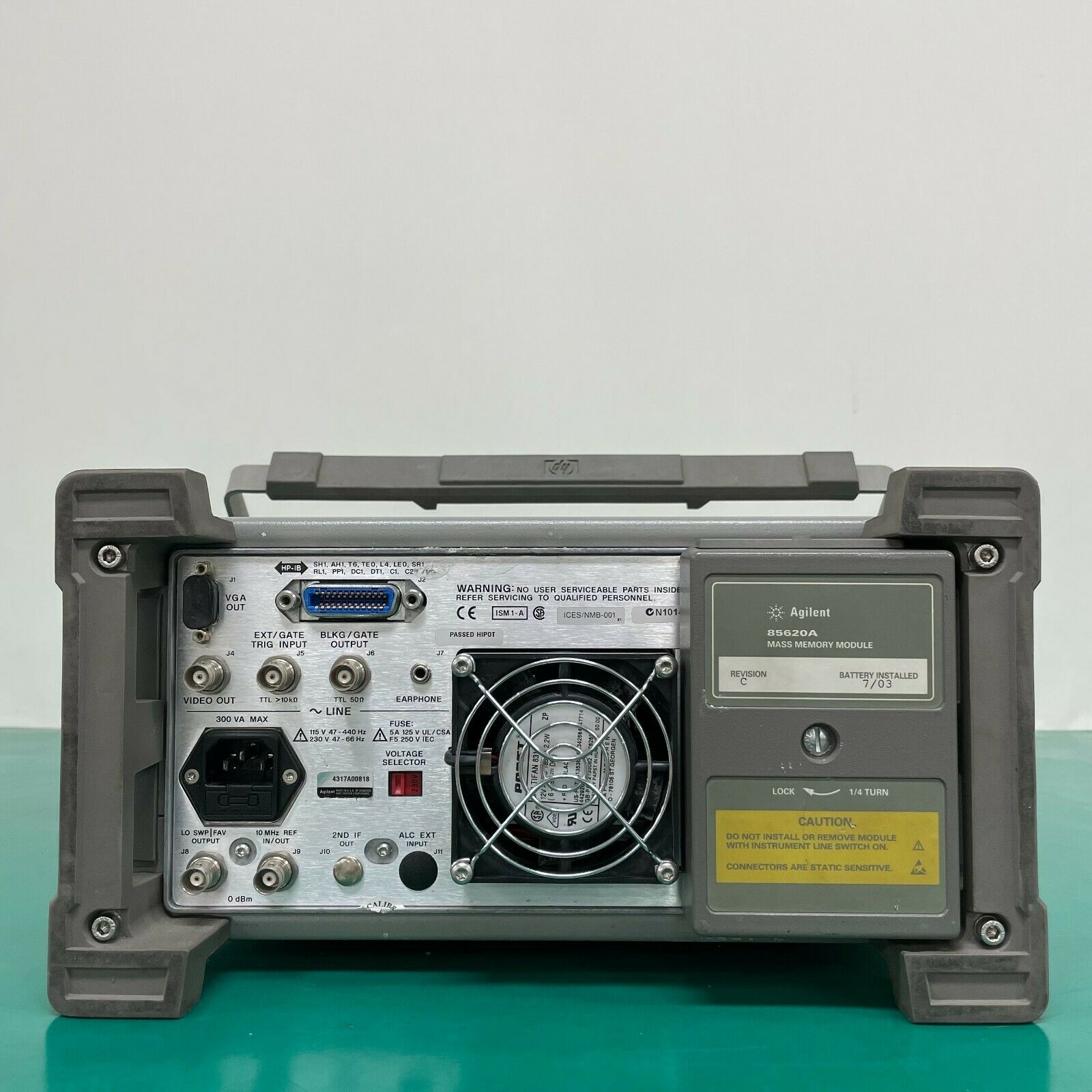

Соединители на задней панели | |
Вход/выход опорного сигнала 10 МГц (общий соединитель типа BNC, розетка, 50 Ом) | • Частота и погрешность частоты выходного сигнала: 10 МГц ±(10 х погр. опорной частоты) • Уровень выходного сигнала: 0 дБм • Уровень входного сигнала: от минус 2 до +10 дБм |
Выход сигнала видеотракта (соединитель BNC, 50 Ом) | • Уровень (при полосе пропускания ≥ 300 Гц): от 0 до 1 В на полную шкалу |
Выход сигнала свипирования частоты местного гетеродина (общий соединитель типа BNC, розетка, 2 кОм) | • Уровень (свипирование частоты гетеродина): от 0 до 10 В, без нагрузки |
Выход сигнала запирания/селекции | общий соединитель типа BNC, розетка, 50 Ом, ТТЛ |
Вход внешнего запуска/запуска селектора (общий соединитель типа BNC, розетка, >10 кОм) | возможность установки высокого или низкого уровня ТТЛ |
GPIB | соединитель шины IEEE-488 |
Интерфейсные функции | SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT0, C1, C28, E1 |
Интерфейсные функции (для 8562EC) | SH1, AH1, T6, LE0, RL1, PP1, DC1, DT1, C1, C28, TE0, SR1 |
Общие характеристики | |
Электромагнитная совместимость | уровень создаваемых прибором электромагнитных помех излучения и наведенных в проводах сети питания соответствует нормам CISPR, публикация 11 (1990 г.). С определенными исключениями удовлетворяет требованиям стандарта MIL-STD-461C, часть 4 |
Требования к электропитанию | • При установке на 115 В переменного тока: напряжение сети питания от 90 до 140 В (СКЗ), макс. ток 3,2 А (СКЗ), частота от 47 до 440 Гц • При установке на 230 В переменного тока: напряжение сети питания от 180 до 250 В (СКЗ), макс. ток 1,8 А (СКЗ), частота от 47 до 66 Гц |
Максимальная рассеиваемая мощность | 180 Вт (8560EC/62EC/63EC) 260 Вт (8564EC/65EC) |
Акустический шум (номинальный) | < 50 дБ при комнатной температуре (ISO DP7779) |
Габаритные размеры (без ручки для переноски, ножек и крышки) | 187 мм (высота) х 337 мм (ширина) х 461 мм (глубина) |
Масса (в состоянии для переноски, номинально) | • Agilent 8560EC/62EC/63EC: 16,3 кг • Agilent 8564EC/65EC: 17,3 кг |
- Анализатор спектра 8564ЕС;
- Руководство по эксплуатации.
