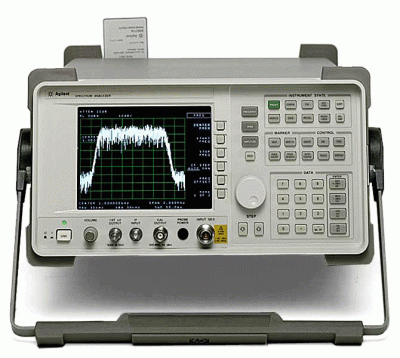

Анализатор сигналов Agilent 8564EC

Госреестр

Артикул: x-09410

Анализатор сигналов Agilent 8564EC — это универсальный инструмент для анализа сигналов в широком диапазоне частот от 9 кГц до 40 ГГц. Благодаря динамическому диапазону 108 дБ и чувствительности -151 дБ, он обеспечивает высокую точность и эффективность измерений.

Подробнее

4 111 712 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Agilent 8564EC обеспечивает широкий динамический диапазон в 108 дБ, что в сочетании с чувствительностью в -151 дБ гарантирует высокую точность проводимых измерений. Данный прибор поддерживает полосу частот от 1 до 100Гц, а благодаря цифровому методу обработки данных, скорость проводимых измерений значительно увеличивается.

Кроме того, данный прибор обладает низким уровнем фазового шума и высокоточным генератором опорного сигнала с возможностью измерения частоты с точностью до 1Гц. Стандартные функции включают измерение мощности в соседних каналах, измерение мощности на одном канале, измерение мощности несущего сигнала, а также измерение видеосигнала с возможностью его временной дискретизации. Корпус прибора выполнен в соответствии со стандартом MIL Class 3, что обеспечивает его надежную защиту от внешних воздействий.

Анализатор оборудован цветным дисплеем и портом VGA для подключения внешнего монитора. Еще одной особенностью анализатора спектра Agilent 8564EС является возможность измерения в диапазоне от 0,1 до 99 процентов используемой частотной полосы. Другая функция - временной анализ сигналов, что позволяет измерять временные сигналы, такие как радиочастотные импульсы, сигналы временного разделения TDMA, уплотнение и импульсная модуляция.

Триггер анализатора может быть активирован при получении радиочастотного импульса. Улучшенные характеристики включают повышенную чувствительность, больший динамический диапазон и лучшую частотную характеристику. Agilent 8564E Spectrum Analyzer соответствует военной спецификации класса 3 MIL, что гарантирует его высокую прочность и надежность. Межповерочный интервал составляет один год для 8564E и 65EC, что обеспечивает точность и стабильность работы прибора.

Время установки рабочего режима всего 5 минут, что значительно ускоряет процесс настройки и начала работы. Диапазон рабочих температур от 0C до +55C, а относительная влажность воздуха может достигать 95% при температуре +40C. Прибор устойчив к воздействию атмосферных осадков и пониженному атмосферному давлению, что позволяет работать с ним на высоте до 15 000 футов.

В нашем магазине вы можете купить Анализатор сигналов Agilent 8564EC или выбрать прибор из широкого ассортимента продукции Agilent Technologies. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Тип	Анализатор сигналов
Мин. полоса пропускания	1 Гц
Макс. полоса пропускания	3 МГц

Характеристики

Частотные параметры
Диапазон частот (с внутренним смесителем)	8564EC: от 9 кГц до 40 ГГц; от 30 Гц до 40 ГГц (опция 006)
Диапазон частот (с внешним преобразователем)	от 18 до 325 ГГц, 12 волноводных поддиапазонов
Погрешность частоты опорного сигнала	Температурная нестабильность ±1 х 10-8 Старение (за 1 год) ±1 х 10-7 Погрешность установки ±1 х 10-8
Время установления рабочего режима (номинально)	5 минут с погрешностью частоты ±1 х 10 -7 15 минут с погрешностью частоты ±1 х 10 -8
Погрешность отсчета частоты (N - номер гармоники местного гетеродина, ПО - полоса обзора, ПП - полоса пропускания)	При полосе обзора > 2МГц х N: ±(показание х погр. опорной частоты + +5% х ПО + 15 % х ПП + 10 Гц) При полосе обзора ≤ 2 МГц х N: ±(показание х погр. опорной частоты + + 1% х ПО + 15 % х ПП + 10 Гц)
Погрешность отсчета по маркеру (при отношении сигнал/шум ≥25 дБ)	±(показание маркера х погр. опорной частоты + 2 Гц х N + 1 мл. значащий разряд индикации)
Разрешение счетчика	от 1 Гц до 1 МГц, по выбору
Полоса обзора	нулевой обзор: 0 Гц; ненулевой обзор: от 100 Гц до макс. частоты диапазона
Время анализа (длительность развертки)	• нулевой обзор: от 50 мкс до 6000 с • полоса обзора ≥100 Гц: от 50 мс до 100 кс
Погрешность (нулевой обзор)	• длительность развертки >30 мс: ±1 % (цифровой отсчет) • длительность развертки <30 мс: ±10 % (аналоговый отсчет); ±0,1 % (цифр. отсчет)
Запуск развертки	задержанный, автоматический, однократный, от сети, по сигналу в видео тракте, внешний
Полоса пропускания	• по уровню минус 3 дБ: от 1 Гц до 1 МГц в последовательности 1, 3, 10 и 2 МГц • погрешность - от 1 Гц до 300 кГц: ±10%;1 МГц: ±25%;2 МГц: +50%, -25% • коэффициент прямоугольности (по уровню -60/-3 дБ) - ПП ≥300 Гц: <15:1; ПП ≤100 Гц: <5:1
Полоса видеофильтра	от 1 Гц до 3 МГц в последовательности 1, 3, 10
Уровень шума в боковой полосе (центр. частота ≤1 ГГц)	• отстройка - 100 Гц: <- 88 дБс/Гц - 1 кГц: <-97 дБс/Гц - 10 кГц: <-113 дБс/Гц - 100 кГц: <-117 дБс/Гц
Остаточная ЧМ (нулевой обзор)	< 1 Гц (размах) за 20 мс; < 0,25 Гц (размах) за 20 мс (номинально); < 10 Гц (размах) за 20 мкс (опция 103)
Амплитудные параметры
Пределы измерения	от среднего уровня собственного шума до +30 дБм
Максим. уровень на входе без повреждения прибора	• средняя мощность непрер. сигнала: +30 дБм (1 Вт при вх. аттен. ≥10 дБ) • пиковая импульсная мощность (длит. имп. <10 мкс, коэфф. заполн. <1 %): +50 дБм (100 Вт при вх. аттен. ≥30 дБ) • пост. напряжение: <±0,2 В (откр. вход); <±50 В (закр. вход, только 8560EC и 8562EC)
Точка компрессии усиления на 1 дБ	• от 10 МГц до 2,9 ГГц: уровень на смесителе ≤-5 дБм • от 2,9 до 6,5 ГГц (8562EC/63EC/64EC/65EC): уровень на смесителе ≤ 0 дБм • свыше 6,5 ГГц: ≤-3дБм (8562EC/63EC); ≤ 0 дБм (8564EC/65EC)
Собственные комбинационные помехи (>200 кГц, N = 1)	<-90 дБм
Индикатор	• Область отображения: приблизительно 7 х 9 см (высота х ширина) • Калибровка шкалы: 10 х 10 делений • Масштаб логарифмической шкалы: 10, 5, 2, 1 дБ/дел • Масштаб линейной шкалы: 10% от опорного уровня на деление
Погрешность шкалы индикатора	• Логарифмическая шкала: от ±0,1 дБ/дБ, но не более ±0,85 дБ в пределах от 0 до -90 дБ; не более ±1,5 дБ в пределах от 0 до -100 дБ (полоса пропускания ≤100 Гц) • Линейная шкала: ±3% от опорного уровня
Пределы установки опорного уровня	• Для логарифмической шкалы: от -120 до +30 дБм с шагом 0,1 дБ • Для линейной шкалы: от 2,2 мкВ до 7,07 В с шагом 1 %
Параметры выходного сигнала калибратора	частота 300 МГц х (1 ± погр. опорной частоты); уровень минус 10 дБм с погрешностью <±0,3 дБ
Входной аттенюатор	• Пределы установки ослабления - 8560EC/62EC/63EC: от 0 до 70 дБ с шагом 10 дБ - 8564EC/65EC: от 0 до 60 дБ с шагом 10 дБ • Погрешность от переключения (по отношению к ослаблению 10 дБ, в диапазоне от 30 Гц до 2,9 ГГц): <±0,6 дБ на каждый шаг в 10 дБ, но не более ±1,8 дБ • Повторяемость: ±0,1 дБ (номинально)
Погрешность коэффициента усиления ПЧ (вх. аттен. 10 дБ, пределы опорного уровня от 0 до -80 дБ)	<±1 дБ
Погрешность от переключения полосы пропускания	<±0,5 дБ
Погрешность оцифровки импульса (режим импульсной характеристики, частота повторения ≥720/время развертки, полоса пропускания ≤1 МГц)	<1,25 дБ размах (лог. шкала); <4 % от опорного уровня, размах (лин. шкала)
Задержанная развертка
Режимы запуска	автоматический, от сети питания, внешний, по сигналу видеотракта
Пределы задержки	от 2 до 65,535 мкс; опция 007, длительность развертки <30 мкс; от минус 9,9 до +65,535 мкс; длительность развертки ≥30 мкс, от +2 до +65,535 мкс
Разрешение	1 мкс
Погрешность	±1 мкс
Демодуляция (спектр)
Виды модуляции	АМ и ЧМ
Выход звукового сигнала	гнездо для громкоговорителя и телефона с регулировкой громкости
Входы и выходы (все значения номинальные)
Соединители на передней панели	ВЧ вход (50 Ом) 8560EC/62EC/63EC: тип N, розетка 8563EC опция 026: тип APC-3,5, вилка 8564EC/65EC: 2,4 мм, вилка
КСВн (вх. аттен. ≥10 дБ)	<1,5:1 ниже 2,9 ГГц;<2,3:1 свыше 2,9 ГГц
Уровень излучения местного гетеродина (средний при вх. аттен. 10 дБ)	<-80 дБ
Вход второй ПЧ (соединитель SMA, розетка, 50 Ом)	• Частота: 310,7 МГц • Уровень на полный экран: минус 30 дБм • Точка компрессии усиления: минус 20 дБм
Выход сигнала первого гетеродина (соединитель SMA, розетка, 50 Ом)	• Частота: от 3,0 до 6,8107 ГГц • Уровень: 16,5 дБм ±2 дБ; 14,5 дБм ±3 дБ (опция 002)
Выход калибровочного сигнала	соединитель BNC, розетка, 50 Ом
Питание пробника	+15 В (пост. тока), минус 12,6 В (пост. тока) и корпус (GND) (максим. ток 150 мА по каждому источнику)
Соединители на задней панели
Вход/выход опорного сигнала 10 МГц (общий соединитель типа BNC, розетка, 50 Ом)	• Частота и погрешность частоты выходного сигнала: 10 МГц ±(10 х погр. опорной частоты) • Уровень выходного сигнала: 0 дБм • Уровень входного сигнала: от минус 2 до +10 дБм
Выход сигнала видеотракта (соединитель BNC, 50 Ом)	• Уровень (при полосе пропускания ≥ 300 Гц): от 0 до 1 В на полную шкалу
Выход сигнала свипирования частоты местного гетеродина (общий соединитель типа BNC, розетка, 2 кОм)	• Уровень (свипирование частоты гетеродина): от 0 до 10 В, без нагрузки
Выход сигнала запирания/селекции	общий соединитель типа BNC, розетка, 50 Ом, ТТЛ
Вход внешнего запуска/запуска селектора (общий соединитель типа BNC, розетка, >10 кОм)	возможность установки высокого или низкого уровня ТТЛ
GPIB	соединитель шины IEEE-488
Интерфейсные функции	SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT0, C1, C28, E1
Интерфейсные функции (для 8562EC)	SH1, AH1, T6, LE0, RL1, PP1, DC1, DT1, C1, C28, TE0, SR1
Общие характеристики
Электромагнитная совместимость	уровень создаваемых прибором электромагнитных помех излучения и наведенных в проводах сети питания соответствует нормам CISPR, публикация 11 (1990 г.). С определенными исключениями удовлетворяет требованиям стандарта MIL-STD-461C, часть 4
Требования к электропитанию	• При установке на 115 В переменного тока: напряжение сети питания от 90 до 140 В (СКЗ), макс. ток 3,2 А (СКЗ), частота от 47 до 440 Гц • При установке на 230 В переменного тока: напряжение сети питания от 180 до 250 В (СКЗ), макс. ток 1,8 А (СКЗ), частота от 47 до 66 Гц
Максимальная рассеиваемая мощность	180 Вт (8560EC/62EC/63EC) 260 Вт (8564EC/65EC)
Акустический шум (номинальный)	< 50 дБ при комнатной температуре (ISO DP7779)
Габаритные размеры (без ручки для переноски, ножек и крышки)	187 мм (высота) х 337 мм (ширина) х 461 мм (глубина)
Масса (в состоянии для переноски, номинально)	• Agilent 8560EC/62EC/63EC: 16,3 кг • Agilent 8564EC/65EC: 17,3 кг

Комплектация

Анализатор спектра 8564ЕС;
Руководство по эксплуатации.
