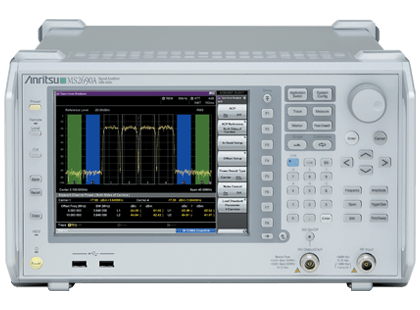

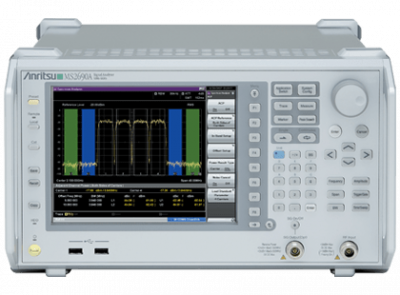

Анализатор сигналов Anritsu MS2690A
Анализаторы сигналов серии MS269xA выполняют стандартные измерения анализа полосы пропускания от 31.25 МГц до 125 МГц с подходящим дополнительным программным обеспечением. Использование запатентованного процесса калибровки, многоточечной калибровки амплитуды и фазы дает точность ±0.5 дБ для диапазона 6 ГГц. Ни у какого другого анализатора на рынке нет подобной спецификации. Эти приборы превосходны во всех отношениях - они измеряют широкополосные сигналы, используя последнюю технологию, чтобы сделать измерения быстрее, чем когда-либо. Возможность добавлять программное и аппаратное обеспечение, позволяет Вам выполнять требуемые измерения.
Серия опций делает доступными такие измерения, как анализ модуляции по стандартам, векторное генерирование сигналов, и измерение частот ошибок по битам BER. Конечный пользователь может формировать единое корпусное решение, что существенно уменьшает стоимость, зону обслуживания и полное среднее время цикла TACT для оценки устройства.
MS269xA - достаточно точный анализатор сигналов для большинства требующегося научно-исследовательского оборудования, даже довольно быстрый для производственных помещений. В настоящее время применяется в GEM, GPRS, EDGE, W-CDMA, мобильном WiMAX и LTE.
Широкий диапазон анализа быстрого преобразования Фурье (31.25 МГц с возможностью выбора до 125 МГц) поддерживает высокоскоростные непрерывные измерения, включая CCDF, зависимость частоты отвремени, спектр и анализ мощности в зависимости от времени. Стандартная функция преобразования в цифровую форму может вводить сигналы и немедленно выводить их, используя дополнительный генератор сигналов.
- Передовая архитектура обеспечивает первоклассную работу на высоких частотах
- Векторный анализ сигнала совмещает такие функции, как скорость, надежность измерений и стабильность радиочастоты
- Высокая точность функции преобразования вводимого РЧ сигнала в цифровую форму
- Карта нисходящего канала DL-MAP декодирует предусмотренные измерения для мобильного WiMAX
Возможности:
- Высококлассный динамический диапазон
Превосходный динамический диапазон (отображаемый средний уровень шумов DANL: -155 дБм/Гц на 2 ГГц, точка пересечения по интермодуляционным составляющим 3-го порядка TOI +22 дБм на 2 ГГц) предоставляет точные и простые измерения. - Анализ с полосой пропускания 120 МГц
Опциональный анализ с полосой пропускания 120 МГц обеспечивает определение передач 4G, для которых необходимы полосы пропускания более 100 МГц. - Отличное значение уровня точности и анализ модуляции до 6 ГГц (со встроенным калиброванным источником сигналов)
Высокопроизводительный встроенный векторный генератор сигналов (опция) покрывает частотный диапазон до 6 ГГц с возможностью изменения полосы пропускания до 120 МГц и отличной характеристикой коэффициента утечки мощности в соседний канал ACLR. - Быстрый анализ модуляции
Благодаря применению передовых технологии БПФ и высокоскоростного центрального процессора, анализаторы сигналов серии MS269xA производят быстрые измерения современных технологий, будь то основаны они на TDMA, FDMA, CDMA или OFDM. - Быстрый внешний интерфейс
Быстрое удаленное управление и внешняя передача данных поддерживается интерфейсами Gigabit Ethernet, GPIB и высокоскоростным USB 2.0, которые имеются в каждом блоке. - Расшифровка карты нисходящего канала DL-MAP
Анализаторы сигналов серии MS269xA имеют возможность автоматического измерения сигналов мобильного WiMAX. С анализом DL-MAP сигналы WiMAX могут быть измерены без регулировки экстенсивных параметров, описывающих сигнал, до его получения!
Характеристики
Тип
|
Анализатор сигналов |
Диапазон частот (Гц)
|
|
Мин. частота
|
9 кГц |
Макс. частота
|
6 ГГц |
Мин. полоса пропускания
|
1 Гц |
Макс. полоса пропускания
|
31,25 МГц |
-
Диапазон частот анализатора спектра 9 кГц - 6 ГГц
-
Разрешение установки частоты 1 Гц
-
Полоса пропускания 1 Гц - 10 МГц (шаг 1-3), 5 кГц, 50 кГц, 5 МГц, 10 МГц, 20 МГц, 31,25 МГц
-
Стабильность опорного генератора 1х10-7/год (1х10-10/мес опция MS2690A-001)
-
Полоса анализа сигналов 1 кГц - 25 МГц (шаг 1-2,5-5); 31,25 МГц;
-
с опцией MS2690A-077 50 МГц, 62,5 МГц;
-
с опциями MS2690A-077 и MS2690A-078 100 МГц и 125 МГц
-
Средний уровень собств. шумов -152,5 дБм/Гц на частоте 2 ГГц (-163,5 дБм/Гц опция MS2690A-068)
-
Фазовый шум при отстройке 1 МГц, на частоте 2 ГГц -137 дБн/Гц
-
Аттенюатор 0-60 дБ/ шаг 2 дБ
-
Время развёртки 1 мкс - 1000 с (полоса обзора 0 Гц)
-
Демодулятор с поддержкой стандартов: Mobile WiMAX, W-CDMA/HSPA, W-CDMA BS, GSM/EDGE, EDGE Evolution, TD-SCDMA, LTE, LTE TDD, LTE-Advanced FDD, CDMA2000, EV-DO, WLAN, Bluetooth (опции)
-
Измерения коэффициента шума (опция MS2690A-017) c помощью генератора шума
-
Вес 13,5 кг
