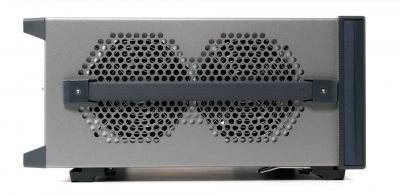

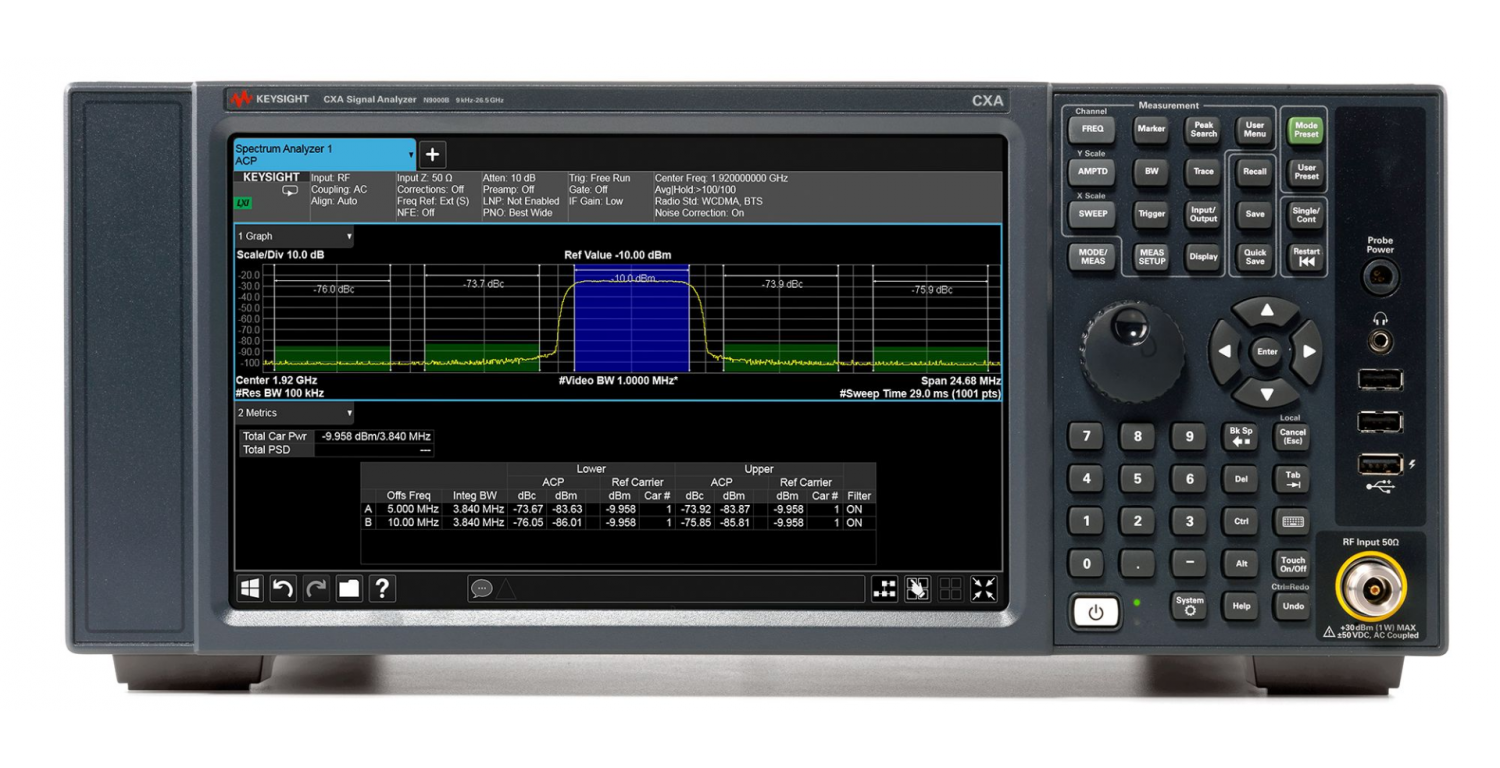

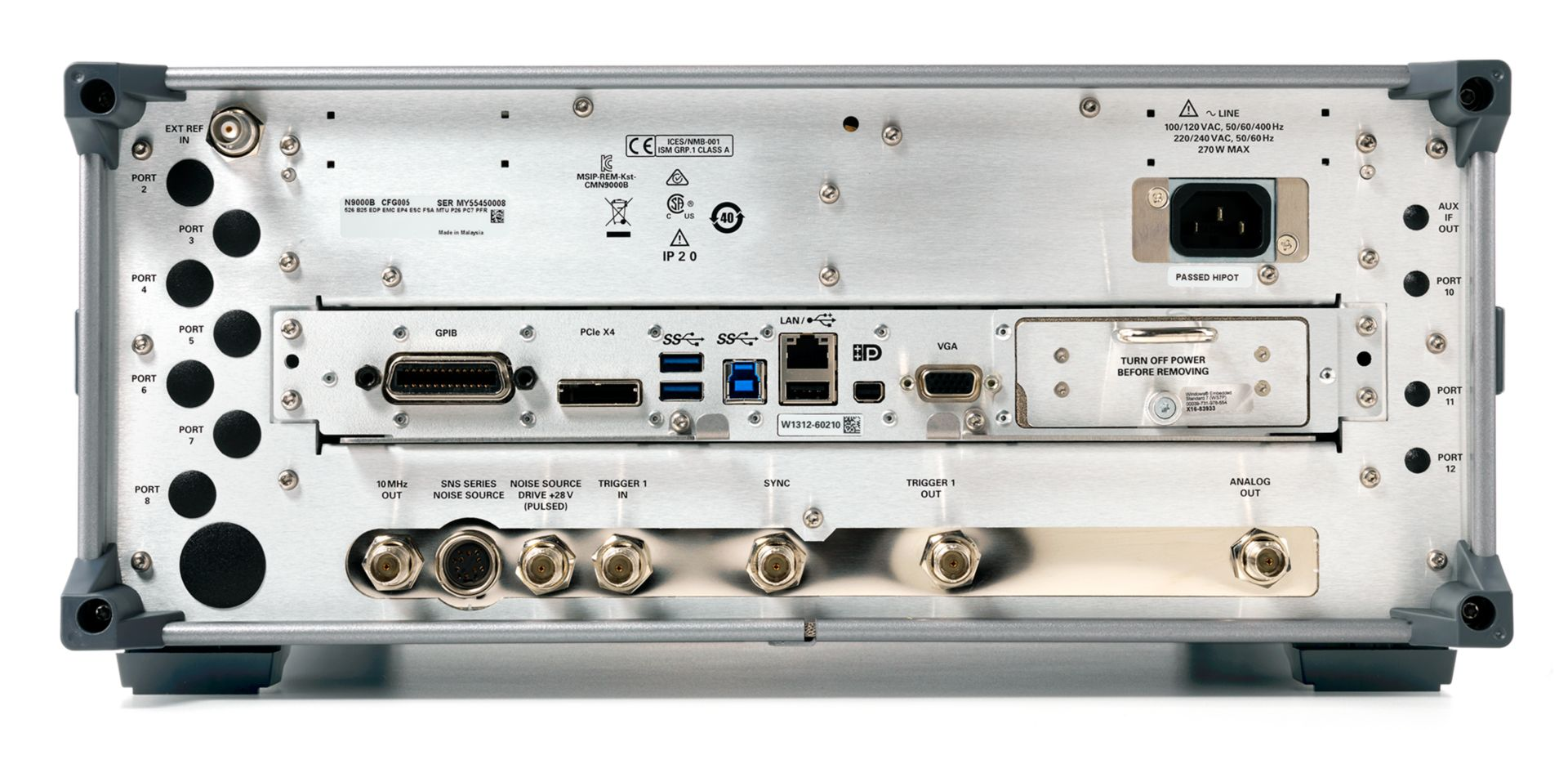

Анализатор сигналов Keysight N9000B (демонстрационный) с опцией 507
Анализатор сигналов Keysight N9000B CXA серии X представляет собой недорогой универсальный прибор, обеспечивающий широкие функциональные возможности для базового анализа сигналов. Возможности модернизации с помощью прикладных измерительных программ и программного обеспечения векторного анализа сигналов позволяют использовать CXA для анализа более 75 различных форматов модуляции. Его функциональные возможности являются основой для создания экономичных технических решений для тестирования и эффективной интеграции с другими моделями серии Х. Анализатор сигналов CXA является также превосходным средством обучения основам анализа ВЧ/СВЧ-сигналов – от определения основных характеристик цепей до расширенного анализа сигналов. Используя возможности модернизации серии Х в анализаторе сигналов CXA, получите необходимые функциональные свойства, – и осваивайте основы анализа сигналов.
Серия Х, в которую входит и анализатор сигналов N9000B CXA, представляет собой эволюционный подход к анализу сигналов, объединяющий измерительное оборудование, методики измерений и программное обеспечение. Благодаря возможности выбора из широкого круга измерительных приборов и программ этот подход предоставляет пользователям дополнительную гибкость при удовлетворении их коммерческих и технических требований в настоящее время и в будущем. Серия Х также создаёт согласованную инфраструктуру измерений, которая позволяет командам разработчиков продвигаться вперёд более быстрыми темпами.
Функциональные возможности:
- Диапазон частот: от 9 кГц до 7,5; внутренний предусилитель до 26,5 ГГц (опции)
- Полоса анализа 10 МГц (стандартная комплектация), 25 МГц (опция)
- Встроенный следящий генератор до 3 ГГц или 6 ГГц (опция для моделей до 7,5 ГГц)
- Дополнительный входной соединитель 75 Ом, 1,5 ГГц (опция для моделей до 7,5 ГГц)
Основные технические характеристики:
- Абсолютная погрешность измерения уровня: ±0,5 дБ
- Уровень точки пересечения третьего порядка (TOI): до +15 дБм
- Средний уровень собственных шумов (DANL) с предусилителем: ≤ –163 дБм (на частоте 1 ГГц), –147 дБм (на частоте 26,5 ГГц)
- Динамический диапазон измерения коэффициента утечки мощности в соседний канал (ACLR) системы W-CDMA (с включённой коррекцией шума): до 73 дБ
Измерительные приложения и программное обеспечение:
- Поддержка более 25 измерительных приложений, включающих приложения для сотовой связи, беспроводные сетей, цифрового видео, а также для задач общего назначения
- Расширенный анализ сигналов более чем 70 форматов с помощью встроенной программы векторного анализа сигналов 89600 VSA, работающей на базе анализатора сигналов CXA
- Одноклавишные измерения мощности PowerSuite в стандартной комплектации
Автоматизация и возможности подключения:
- Соответствие классу С стандарта LXI, поддержка команд SCPI, драйверов IVI-COM
- Интерфейсы: USB 2.0, 1000Base-T LAN, GPIB
- Совместимость по языку дистанционного программирования с анализаторами спектра серии ESA и другими анализаторами серии Х
- Мультисенсорный интерфейс пользователя для всех анализаторов сигналов серии X/ открытая операционная система Windows 10
Характеристики
Тип
|
Анализатор сигналов |
Мин. частота
|
9 кГц |
Макс. частота
|
7,5 ГГц |
Диапазон частот | от 9 кГц до 7,5 ГГц | ||
Опорная частота | |||
Погрешность | ± [время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки] | ||
Скорость старения | ±1 х 10_6 за год | ||
Температ. нестабильность | от 20 до 30°С ±2 х 10_6от 5 до 50 °С ±2 х 10_6 | ||
Достижимая погрешность начальной калибровки | ±1,4 х 10_6 | ||
Остаточная ЧМ | d(10 Гц х N) (размах) за 20 мс (ном.) | ||
Погрешность отсчёта частоты | (начальной, конечной, центральной, маркера) ±(частота маркера х погр. опорной частоты + 0,25% х полоса обзора + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*) | ||
Счётчик частоты маркера | |||
Погрешность | ±(частота маркера х погрешность опорной частоты + 0,100 Гц) | ||
Погрешность счётчика дельта-маркера | ±(частота дельта маркера х погр. Опорной частоты + 0,141 Гц) | ||
Разрешение счётчика | 0,001 Гц | ||
Полоса обзора (ПО) (БПФ и режим со свипированием) | |||
Диапазон | 0 Гц (нулевой обзор);от 10 Гц до макс. частоты анализатора | ||
Разрешение | 2 Гц | ||
Погрешность | Свип. ±(0,25 % х ПО + разрешение по горизонт.)БПФ ±(0,10 % х ПО + разрешение по горизонт.) | ||
Время развёртки и запуск | |||
Пределы | ПО = 0 Гц от 1 мкс до 6000 сПО ≥10 Гц от 1 мс до 4000 с | ||
Погрешность | ПО ≥10 Гц, свип. ±0,01 % (ном.)ПО ≥10 Гц, БПФ ±40 % (ном.)Полоса обзора = 0 Гц ±1 % (ном.) | ||
Запуск | Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера | ||
Задержка запуска | ПО = 0 Гц или БПФ от минус 150 до + 500 мсПО ≥10 Гц, свип. от 1 мкс до 500 мсРазрешение 0,1 мкс | ||
Временное стробирование | |||
Методы стробирования | Стробирование местного гетеродина, стробирование видеотракта, стробир. БПФ | ||
Длит. Стробирования (кроме стробир. БПФ) | От 100 нс до 5 с | ||
Задержка стробирования | От 0 до 100 с | ||
Джиттер задержки стробир. | 33,3 нс (размах) (ном.) | ||
Число точек развёртки (графика) | |||
Все полосы обзора | от 1 до 40001 | ||
Полоса пропускания (ПП) | |||
Полоса (на уровне 3,01 дБ) | от 1 Гц до 3 МГц (шаг 10%), 4, 5, 6 и 8 МГц | ||
Погрешность ПП (по мощности) | От 1 Гц до 750 кГц ±1,0 % (±0,044 дБ) (ном.)От 820 кГц до 1,2 МГц ±2,0 % (±0,088 дБ) (ном.) (центр. частота < 3 ГГц)От 1,3 до 2,0 МГц ±0,07 дБ (ном.) (центр. частота < 3 ГГц)От 2,2 до 3,0 МГц ±0,15 дБ (ном.) (центр. частота < 3 ГГц)От 4 до 8 МГц ±0,25 дБ (ном.) (центр. частота < 3 ГГц) | ||
Погрешность ПП (по уровню 3,01 дБ) | От 1 Гц до 1,3 МГц ±2% (ном.)От 1,5 до 3,0 МГц ±7% (ном.) (центр. частота < 3 ГГц)От 4 до 8 МГц ±15% (ном.) (центр. частота < 3 ГГц) | ||
Коэфф. прямоугольности (избирательность) (по уровням 60/3 дБ) | 4,1 : 1 (ном.) | ||
Полоса анализа | |||
Макс. полоса | 10 МГц | ||
Полоса видеофильтра (VBW) | |||
Пределы установки | От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц) | ||
Погрешность | ±6 % (ном.) | ||
Скорость измерений (число точек развёртки = 101) | |||
Измерение в режиме местного управления и скорость обновл. изображения на экране | 11мс (90/с), ном. | ||
Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) | 4мс (250/с), ном. | ||
Поиск максимума с использованием маркера | 5 мс, ном. | ||
Настройка центр. частоты и передача данных (в диап. ВЧ) | 22 мс, ном. | ||
Переключ. вида измер./режима | 75 мс, ном. | ||
Диапазон уровней | |||
Пределы измерения | Предусилитель выключен:от 100 кГц до 1 МГц от средн. уровня собств. шума до +20 дБм;от 1 МГц до 7,5 ГГц от средн. уровня собств. шума до +23 дБм.Предусилитель включен:от 100 кГц до 7,5 ГГц от средн. уровня собств. шума до +15 дБм | ||
Пределы ослабления входного аттенюатора (от 100 кГц до 7,5 ГГц) | Станд. комплектация от 0 до 50 дБ с шагом 10 дБОпция FSA от 0 до 50 дБ с шагом 2 дБ | ||
Максимальный безопасный уровень на входе | |||
Суммарная средняя мощность | +30 дБм (1 Вт) (установка входного аттенюатора ≥20 дБ, предусилитель выкл.;+10 дБм (10 мВт) (установка входного аттенюатора ≥20 дБ, предусилитель вкл. | ||
Пиковая мощность в импульсе (длит имп. <10 мкс, коэфф. заполнения < 1%,) | +50 дБм (100 Вт) при входном ослаблении ≥30 дБ | ||
Связь по перем. току | ±50 В | ||
Пределы шкалы экрана | |||
Логарифмическая шкала | от 0,1 до 1 дБ/дел с шагом 0,1 дБот 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки) | ||
Линейная шкала | 10 делений масштабной сетки | ||
Единицы шкалы | дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А | ||
Частотная характеристика (входное ослабление 10 дБ, температура от 20 до 30 °С, настройка частоты в центр преселектора, s= номинальное стандартное отклонение) | |||
Значения | Полоса частот | По спецификации | С достов. 95% (»s) |
От 9 кГц до 10 МГц | ±0,60 дБ | ±0,45 дБ | |
От 10 МГц до 3 ГГц | ±0,75 дБ | ±0,55 дБ | |
От 3 до 5,25 ГГц | ±1,45 дБ | ±1,00 дБ | |
От 5,25 до 7,5 ГГц | ±1,65 дБ | ±1,20 дБ | |
С предусилителем (опции P03/P07, ослабление 0 дБ) | Полоса частот | С достов. 95% (»s) | |
От 100 кГц до 3 ГГц | ±0,70 дБ | ||
От 3 до 5,25 ГГц | ±0,85 дБ | ||
От 5,25 до 7,5 ГГц | ±1,35 дБ | ||
Погрешность входного ослабления при его переключении | |||
На 50 МГц (опорная частота) ослабл. > 2 дБ, предусил. выкл. | ±0,15 дБ (тип.) | ||
От 100 кГц до 3,0 ГГц | ±0,30 дБ (ном.) | ||
От 3,0 до 7,5 ГГц | ±0,50 дБ (ном.) | ||
Суммарная абсолютная погрешность измерения уровня (ослабление 10 дБ, температура от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень вх. сигнала от минус 10 до минус 50 дБм, все установки автоматически связаны, за исключением Auto Swp Time = Accy, s= номинальное стандартное отклонение) | |||
На 50 МГц | ±0,40 дБ | ||
На всех частотах | ± (0,40 дБ + неравном. АЧХ) | ||
От 100 кГц до 10 МГц | ±0,40 дБ (с достоверностью 95%, »s) | ||
От 10 МГц до 2,0 ГГц | ±0,50 дБ (с достоверностью 95%, »s) | ||
От 2,0 до 3,0 ГГц | ±0,60 дБ (с достоверностью 95%, »s) | ||
Предусилитель включен (опция P03/P07), ослабление 0 дБ): От 100 кГц до 7,5 ГГц | ± (0,39 дБ + неравном. АЧХ) | ||
КСВН входа (входное ослабление ≥10 дБ) | |||
От 300 кГц до 1 ГГц | <1,2:1 (ном.) | ||
От 1 до 3 ГГц | <1,5:1 (ном.) | ||
От 3 до 7,5 ГГц | <2,0:1 (ном.) | ||
С предусилителем (опции P03/P07, ослабление 0 дБ) | От 10 МГц до 3 ГГц: <2,2:1 (ном.)От 3 до 7,5 ГГц: <2,4:1 (ном.) | ||
Погрешность полосы пропускания при её переключении (относительно полосы пропускания 30 кГц) | |||
От 1 Гц до 3 МГц | ±0,15 дБ | ||
4, 5, 6 и 8 МГц | ±1,0 дБ | ||
Опорный уровень | |||
Пределы установки | логарифмическая шкала от –170 до + 30 дБм с шагом 0,01 дБлинейная шкала от 707 пВ до 7,07 В с разр. 0,01 (0,11%) | ||
Погрешность установки | 0 дБ | ||
Погрешность шкалы экрана при её переключении | |||
Переключение между линейной и логарифмической шкалами | 0 дБ | ||
Переключение масштаба логарифмической шкалы (дБ/дел) | 0 дБ | ||
Верность воспроизведения закона шкалы | |||
Для уровня на входном смесителе между –15 дБм и –80 дБм | ±0,10 дБ | ||
Для уровня на входном смесителеМежду –10 дБм и –15 дБм | ±0,30 дБ | ||
Детекторы графика | Нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение лог. мощности, усреднение СКЗ и усреднение напряжения | ||
Общие данные | |||
Интервал температур | Рабочие условия От 5 до 50 °СПредельные условия (хранение) От –40 до + 65 °С | ||
Уровень звука | Акустический шум LpA< 70 дБПозиция оператора нормальная по ISO 7779 | ||
Воздействие окружающей среды | Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний настроены в соответствии с IEC 60068_2 и имеют уровни, подобные MIL_PRF_2800F, класс 3. | ||
Требования к электропитанию | Напряжение и частота сети питания (ном.): 100/120 В, 50/60/400 Гц; 220/240 В, 50/60 Гц | ||
Потребляемая мощность | Рабочий режим (On) 270 Вт (с опциями)Дежурный режим (Standly) 20 Вт | ||
Дисплей | Разрешение 1024 х 768, XGAРазмер 213 мм (8,4 дюйма) по диагонали | ||
Запоминание данных | Внутренний накопитель 40 Гбайт (ном.)Внешний накопитель Поддержка внешних устройств памяти,совместимых с USB 2.0 | ||
Габаритные размеры | Высота 177 мм (7,0 дюймов)Ширина 426 мм (16,8 дюйма)Глубина 368 мм (14,5 дюйма) | ||
Масса (без опций) | Без упаковки 14 кг (30,8 фунтов), ном.В упаковке 26 кг (57,2 фунта), ном. |
- Анализатор N9000B-507;
- Руководство по эксплуатации.
