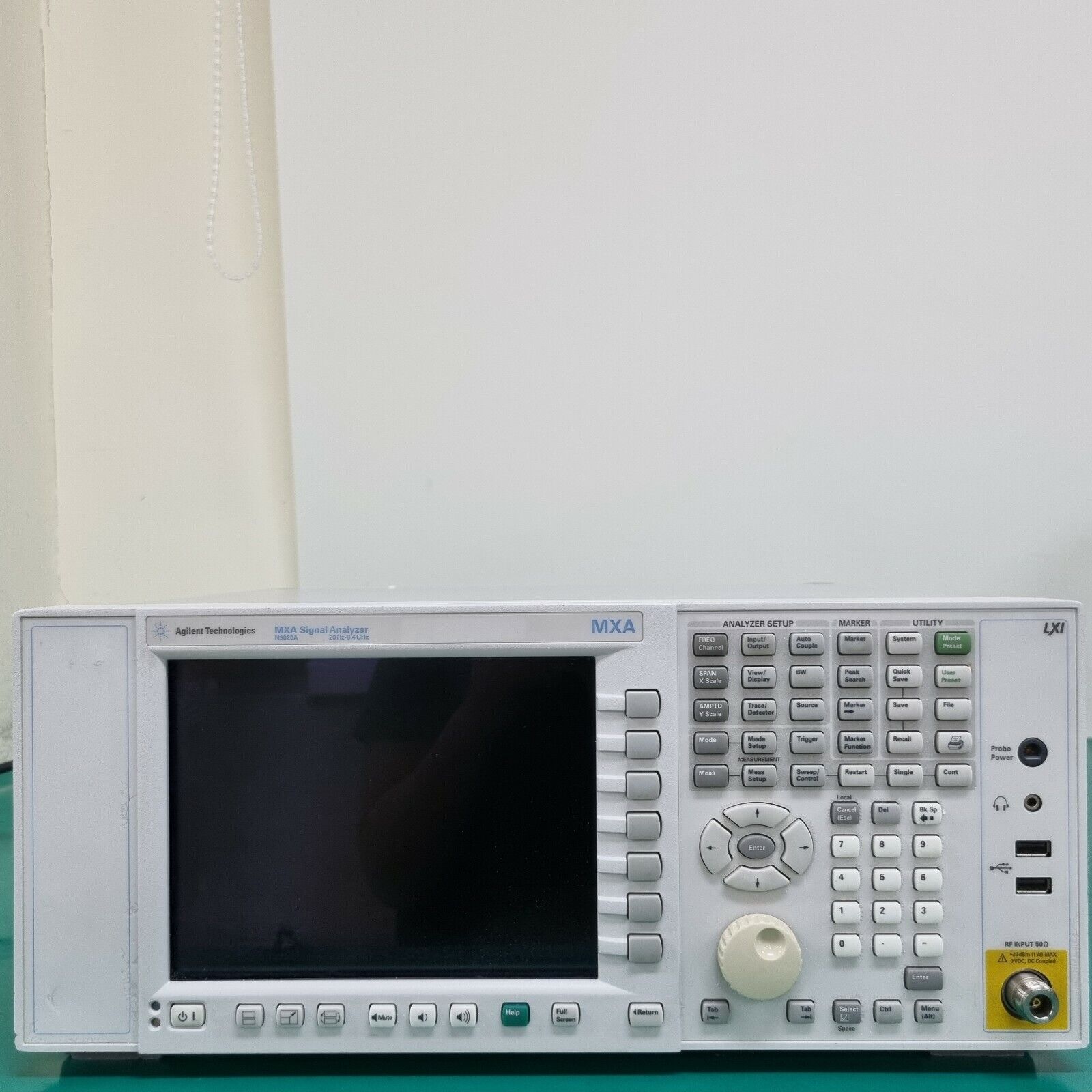

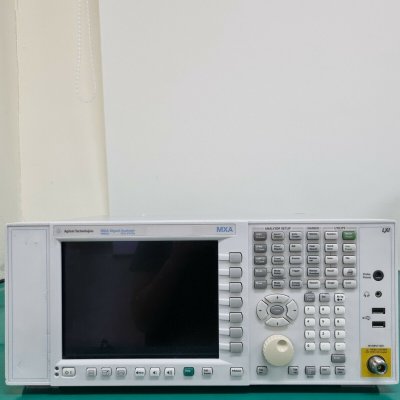

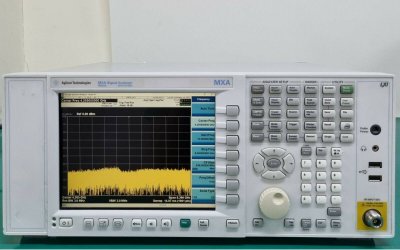

Анализатор сигналов МХА N9020A от 10 Гц до 26,5 ГГц (Демонстрационный)
МХА N9920A - это анализатор сигналов, который обеспечивает оптимальное сочетание быстродействия, рабочих характеристик и прикладного программного обеспечения. Он сокращает время тестирования за счет высоких скоростей измерений, обновления данных на экране, определения пиков с использованием маркеров и быстрой развертки.
Однокнопочные измерения приложений серии X позволяют пользователям быстро и легко выполнять необходимые измерения. Функция анализа спектра в режиме реального времени помогает захватывать даже самые слабые сигналы. ПО 89600 VSA от Anritsu обеспечивает эффективное выявление и устранение неисправностей. МХА N9020A сокращает время испытаний за счет быстрых локальных измерений, обновления дисплея и определения пиковых значений маркеров.
Благодаря высокой скорости развертки, устройство оптимизирует измерение паразитных сигналов. Также, оно повышает производительность, позволяя оценить характеристики устройства при малых сигналах на фоне сильных с динамическим диапазоном третьего порядка до 116 дБ. Фазовый шум (-114 дБн/Гц при отстройке 10 кГц) помогает достичь наименьшего внутреннего значения EVM в стандартах сотовой связи, включая LTE. Глубокая память обеспечивает возможность детального анализа сигналов путем захвата длинных выборок I/Q тестируемых сигналов.
В нашем магазине вы можете купить Анализатор сигналов МХА N9020A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Анализатор сигналов |
Мин. частота
|
10 Гц |
Макс. частота
|
26,5 ГГц |
Внесен в Госреестр | Да |
Частота | 10 Гц до 26.5 ГГц |
Опции расширения диапазона частот | 3,6; 8,4; 13,6; 26,5 ГГц, смесители до 1,1 ТГц |
Максимальная полоса анализа / пропускания | 160 МГц |
Опции расширения полосы анализа | 25 МГц (станд.); 25 МГц стандарт., 40 МГц, 85 МГц, 125 МГц, 160 МГц |
Максимальная полоса пропускания реального времени | 160 МГц |
Полоса анализа в режиме реального времени | 85 МГц, 125 МГц, 160 МГц |
Средний уровень собственных шумов (1 ГГц) | -172 дБм |
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -114 дБн/Гц |
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -114 дБн/Гц |
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -137 дБн/Гц |
Суммарная погрешность уровня сигнала / измерения | ±0,23 дБ |
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +20 дБм |
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 116 дБ |
Приложения общего назначения | Программа векторного анализа сигналов 89600 VSA Аналоговая демодуляция Предквалиф. испытания на соотв. требованиям по ЭМС Гибкий анализ цифровой модуляции Измерение коэффициента шума Измерение фазового шума Измерение параметров импульсов Анализ спектра в режиме реального времени Обеспечение совместимости по программным кодам Обеспечение совместимости по кодам SCPI Тестирование по методу «воздействие-отклик» MATLAB |
Приложения для сотовой связи | TD-SCDMA с технологией HSDPA/HSUPA/8PSK 1xEV-DO GSM/EDGE/EDGE Evolution LTE/LTE-Advanced W-CDMA/HSPA/HSPA+ cdma2000 cdmaOne iDEN/WiDEN/MotoTalk |
Приложения для систем беспроводной связи | 802.16 OFDMA Bluetooth® (BR/EDR/LE4.2/5.0) WLAN (802.11a/b/g/p/j/n/ac/ah/ax) |
Приложения для цифрового видео | Цифровое кабельное телевидение DTM B DVB-T/H/T2/T2-Lite ISDB-T/Tmm |
Уровень производительности | ◆◆◆◆◇◇ |
Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 5 нс |
Динамич. диапазон, своб. от паразит. составляющих | 72 дБн |
Полоса частот в частотной/временной области | 160 МГц |
Режимы отображения | Плотность Спектрограмма Спектрограмма плотности Зависимость мощности от времени (спектр) Зависимость мощности от времени (спектрограмма) Зависимость мощности от времени |
Запуск | Запуск по частотной маске (FMT) Запуск с временным разделением сигналов (TQT) Запуск по уровню Запуск по пачке ВЧ импульсов Запуск по сигналу сети питания Запуск по внешнему сигналу Запуск от периодического таймера |
Приложения с функцией запуска по частотной маске | Программа векторного анализа сигналов 89600 VSA Анализатор спектра реального времени |
Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -154 дБм/Гц |
Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -151 дБм/Гц |
Наличие измерительных приложений | Да |
Настольные | Да |
Реального времени | Нет |
- Измерительное приложение для анализа спектра

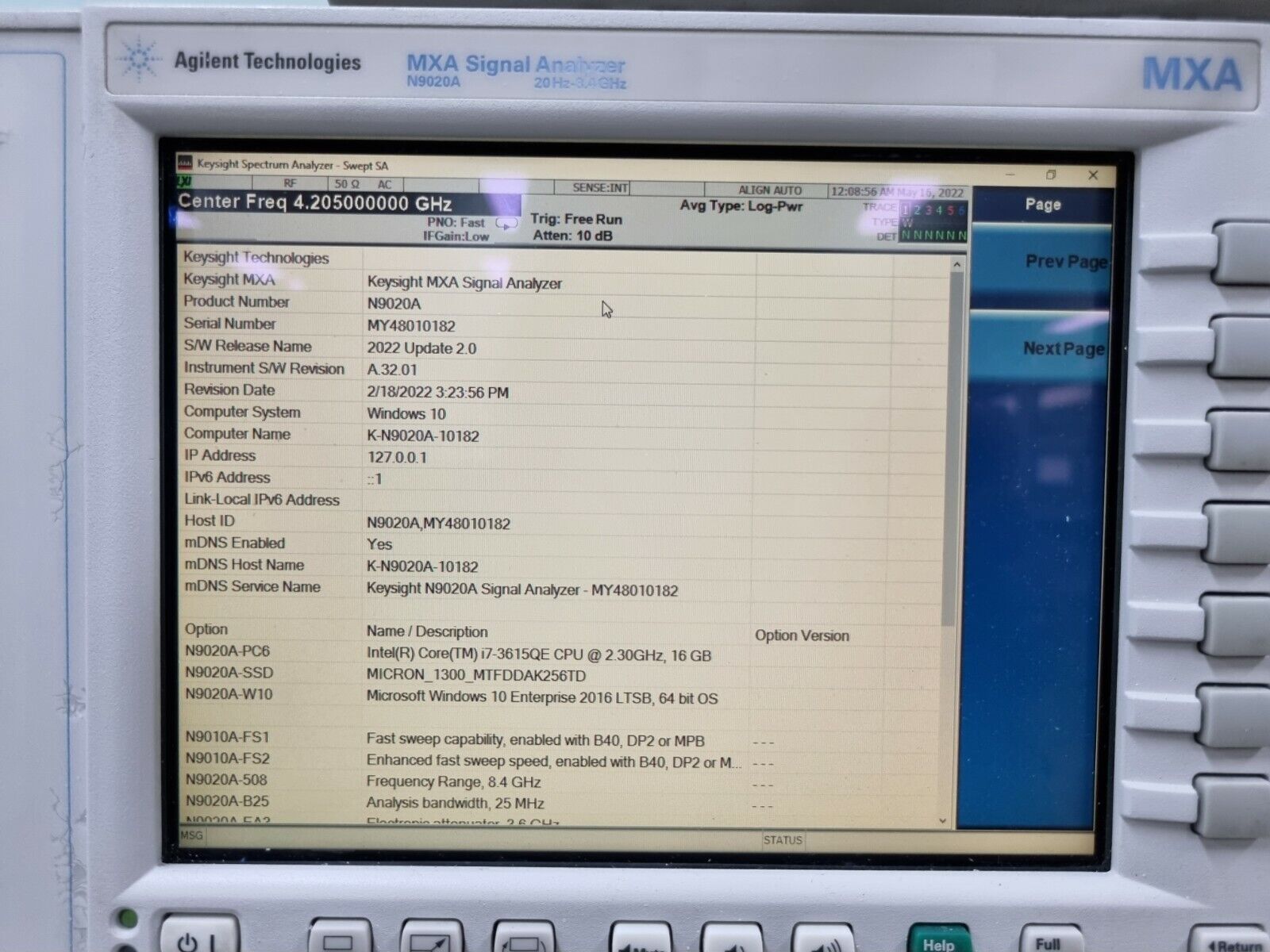

- Высокопроизводительный двухъядерный процессор, оперативная память 8 Гбайт, съемный твердотельный жесткий диск (SSD)
- Генератор опорной частоты
- Механический аттенюатор с малым шагом ослабления
- Полоса демодуляции 10 МГц или 25 МГц
- Улучшенные характеристики по фазовым шумам
- Операционная система Windows Embedded Standard 7
- Канал передачи данных в режиме реального времени (полоса частот 40 МГц)
- Настольная конфигурация
- Мышь
- Руководство пользователя
- Защитная крышка передней панели
- Кабель питания
