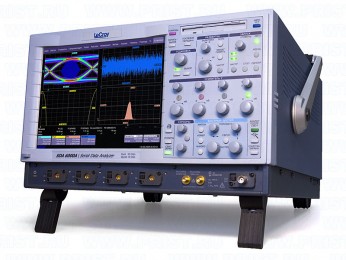

Анализатор сигналов последовательной передачи данных LeCroy SDA6020 (WaveMaster 8620A) с опциями

Спец.цена

Артикул: x-06810

Анализатор с расширенной системой синхронизации. Частота дискретизации осцилографа 20 ГГц / 4 канала. Время нарастания 75 пс. Память 10 Мб / 1 канал. Внутренняя память до 4-х осциллограмм. Курсорные и автоизмерения (42 параметра), одновременная индикация до 8 параметров.

Подробнее

1 389 432 руб./шт

4 357 000 руб.

-68%

Экономия 2 967 568 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Установлены опции:

XL Увеличение объема памяти до 48 млн. точек
1553 Синхронизация и декодирование шины MIL-STD-1553
AORM Измерения параметров оптических приводов
ARINC429bus Синхронизация и декодирование шины ARINC 429
Audiobus Синхронизация, декодирование и графический анализ AudioBus I2S
DDM2 Измерения параметров дисковых накопителей
DIGRF3Gbus Декодирование шины DigRF 3G
DIGRFV4bus Декодирование шины DigRF V4
DPHYbus Декодирование протоколов шины D-PHY
DFP2 Пакет цифровых фильтров
EMC Измерения параметров импульсов ЭМС
ET-PMT Пакет масок сигналов электросвязи
ENET Тестирование ETHERNET
ENETbus Декодирование Ethernet 10/100BT
FlexRaybus Декодирование шины FlexRay
I2Cbus Синхронизация и декодирование шины I2C
JTA2 Анализ джиттера
LINbus Декодирование шины LIN
PMA2 Анализ и измерение мощности
QPHY-ENET Тестирование на соответствие стандартам Ethernet 10/100/1000BT
QPHY-MOST50 Тестирование на соответствие стандарту MOST50
QPHY-MOST150 Тестирование на соответствие стандарту MOST150
QPHY-USB Тестирование на соответствие стандарту USB 2.0
SDA-8B10B Декодирование последовательных сигналов 8b/10b
SDM Анализ систем последовательной передачи данных
SPECTRUM Анализатор спектра
SPIbus Декодирование шины SPI
UARTbus Синхронизации и декодирования шины UART/RS232
USB2 Тестирование USB 2.0
USB2-HSICbus Декодирование USB2.0
XDEV Разработка собственного интерфейса осциллографа
XMAP Полный аналитический пакет
XMATH Полный пакет расширенной математики
XWAV Пакет расширения возможностей математики
XWEB Редактор WEB

WaveMaster 8620A oсциллограф

4 канала
Полоса пропускания осциллографа 6 ГГц
Время нарастания 75 пс
Частота дискретизации осцилографа 20 ГГц / 4 кан
Расширенная система синхронизации
Память 10 Мб / 1 канал
Внутренняя память до 4-х осциллограмм
Курсорные и автоизмерения (42 параметра), одновременная индикация до 8 параметров;
Растяжка x4 (ZOOM от ZOOM) – тождественная
Табло статистической информации, ее графическое представление (гистограммы), прогноз (trend) по 1000 событий
Режим «аналогового послесвечения» : цветоразностный, яркостной (выбор от 0,5 сек до бесконечности); режим 3D (трехмерное изображение)
Функции математики (28 функций), активация до 4 функций одновременно
Быстрое преобразование Фурье до 24 Мб (БПФ)
Расширение функций математического анализа - пакет программного обеспечения XMATH (опция)
Формирование прикладных настроек - пакет программного обеспечения XDEV (опция)
Расширение возможностей анализа интервалов времени, джиттера, частоты сигнала - пакет программного обеспечения JTA2 (опция)
Комплексный пакет программного обеспечения XMAP, включающий XMATH, XDEV, JTA2 (опция)
Маски для анализа телекоммуник. сигналов (опция)
Быстрая оценка формы по заданному шаблону (опция)
Встроенный привод НГМД (FDD) 3,5”
Интерфейсы: Ethernet 10/100 Base-T, Centronics, USB 2,0 (4 шт), RS-232, SVGA (опция – GPIB)
Возможность дистанционного управления
Процессор (CPU): 2530 МГц, ЖД от 40 ГГб, ОЗУ 256 Мб,
ОС - MS Windows 2000
Цветной ЖК-дисплей 10,4‘’ сенсорный экран , SVGA 800x600

Характеристики

Тип	Анализатор сигналов

Характеристики

Канал вертикального отклонения
Число каналов	4
Полоса пропускания	6 ГГц
Время нарастания	75 пс
Входной импеданс	50 Ом ±2.0%
Ограничение полосы пропускания	25 МГц; 250 МГц; 1 ГГц; 3 ГГц; 4 ГГц
Виды входа	открытый, заземлено
Максимальное входное напряжение	±4 В (пиковое значение)
Развязка между каналами	<100:1 до 2 ГГц; <40:1 до 3 ГГц; >20:1 до 4 ГГц
Вертикальное разрешение АЦП	8 бит; до 11 бит при включении расширенного разрешения
Чувствительность	2 мВ… 1 В/дел с возможностью плавной регулировки коэффициента отклонения
Погрешность коэффициента отклонения на постоянном токе	±1,5% от полной шкалы
Диапазон установки постоянного напряжения смещения	±750 мВ при коэффициентах отклонения 2 мВ… 1 В/дел ± 4 В при коэффициентах отклонения 195 мВ… 1 В/дел
Погрешность установки напряжения смещения	±(1,5% от полной шкалы + 1,5% от установленного значения + 2 мВ)
Канал горизонтального отклонения
Опорный генератор	Внутренний опорный генератор, общий на 4 канала; возможна работа от внешнего опорного источника, подключенного к дополнительному входу.
Коэффициент развертки	20 пс/дел… 10 с/дел
Режимы увеличения	4 независимых участка для растяжки и 4 участка для растяжки и математической обработки в стандартной комплектации; 8 участков для растяжки и математической обработки при наличии опций математических пакетов
Погрешность опорного источника	<1∙10-6 в диапазоне 0-40 градусов
Погрешность измерения временных интервалов	<(0.06/ Fдискретизации + 1∙10-6 X измеренное значение)
Собственный шумовой джиттер	±0,35 пс для 11 ГГц; ± 1 пс для остальных значений
Джиттер систем синхронизации и интерполяции	<2,5 пс
Задержка между каналами	±4,5 нс
Внешний опорный генератор	100 МГц; вход 50 Ом на задней панели
Сбор информации
Частота дискретизации в режиме реального времени	20 ГГц
Частота дискретизации при объединении каналов	20 ГГц
Эквивалентная частота дискретизации	200 ГГц для периодических сигналов при коэффициентах развертки 20 пс… 1 мкс/дел
Скорость захвата осциллограмм	166 667 осциллограмм в секунду (в режиме последовательного сбора, 4 канала)
Время между сегментами	<6 мкс
Внутренняя память на канал	4 канала
Стандартная длина памяти	20 Мб
Система синхронизации
Режимы запуска	Автоматический, ждущий, однократный
Источники синхронизации	Один из каналов
Вид входа	открытый
Предзапуск	0-100% экрана
Послезапуск	0-10000 точек
Задержка запуска	До 20 с или от 1 до 99999999 событий
Диапазон внутренней синхронизации	±5 делений
Полоса пропускания системы синхронизации	5 ГГц при запуске по фронту (750 МГц при интеллектуальном запуске)
Диапазон внешней синхронизации	±0,4 В; ±0,04 В(х10 ); ±4 В (/10)
Чувствительность при запуске по фронту	3 деления при 5 ГГц; 2 деления при 4 ГГц; 1,2 деления при 3 ГГц
Основные виды синхронизации
Фронт/сеть	Развертка запускается, когда сигнал отвечает требованиям по уровню и скорости нарастания/спада
Интеллектуальные виды синхронизации
По длительности импульса	Запуск развертки по окончанию отрицательного или положительного импульса, когда длительность импульса больше или меньше установленного значения или находится в пределах или вне установленных пределов (от 600 пс до 20 с).
По сбою	Запуск развертки по окончанию отрицательного или положительного сбоя, когда длительность сбоя меньше установленного значения или находится в установленных пределах (от 600 пс до 20 с).
Ожидающая	Запуск развертки по окончанию установленного временного интервала следующего после окончания отрицательного или положительного импульса от 2 нс до 20 с).
По интервалу	Запуск развертки по второму фронту или второму спаду, если этот фронт или спад наступает раньше, позже или находится в пределах или вне пределов установленного временного интервала
По состоянию	Запуск развертки по положительному или отрицательному фронту, когда условие запуска от второго источника запуска подтверждено один раз
По качеству	Запуск развертки по положительному или отрицательному фронту, когда условие запуска от второго источника запуска подтверждено и сохранено до момента запуска
По логическим условиям	Запуск развертки при выполнении логических условий (И; И-НЕ; ИЛИ; ИЛИ-НЕ) от 5 входов (4 канала и 1 внешней синхронизации) с заданием самостоятельных логических уровней для каждого канала
Система синхронизации по потокам последовательных данных
Скорость потока данных	50 Мб/с… 2,7 Гб/с; до 10 Гб/с с модулем SDA - TPS
Длина последовательности	До 32 бит
Выходы тактовой частоты и данных	400 мВ на нагрузке 50 Ом
Режимы обработки входных данных
Усреднение	До 1 миллиона разверток при накапливающем или непрерывном усреднении
Увеличенное разрешение	От 8,5 до 11 бит
Огибающая	Среднее значение, максимальное или минимальное по 1 миллиону разверток
Измерения джиттера
Измерения данных	Период, частота, TIE, N-циклы
Измерения тактовой частоты	Частота, период, полупериод, цикл-цикл, N-цикл, скважность, TIE
Анализ	Полный, случайный и систематический джиттер
Общие данные
Рабочий диапазон температур	+5… +400С включая дисковод и привод компакт-дисков
Температура хранения	-20… +600С
Рабочий диапазон влажности	5… 80% в диапазоне температур до +300С 5… 25% при температуре +30… +400С
Допустимая влажность при хранении	5… 95%
Атмосферное давление	Работа на высотах до 3000 м при температуре ниже 250С
Атмосферное давление при хранении	До 12000 м
Вибрация	В любом направлении 0,3 g с частотой 5… 500 Гц, не более 15 мин
Транспортная вибрация	В любом направлении 2,4 g с частотой 5… 500 Гц не более 15 мин
Ударопрочность (всего не более 18 ударов)	20 g, длительность импульса удара 11 мс, 3 удара в любом направлении
Габариты	264х397х491 мм
Масса	18 кг
