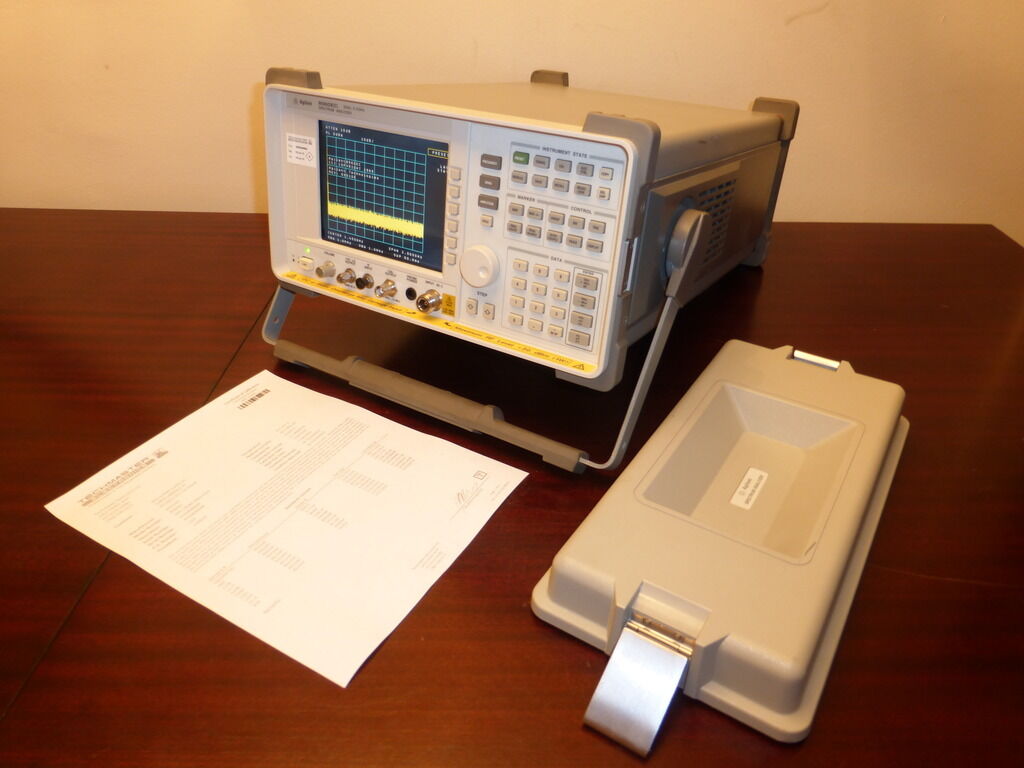

Анализатор спектра Agilent 8560EC (демонстрационный)
Agilent 8560EC является портативным анализатором спектра, работающим в диапазоне частот от 30 до 2900 МГц. Прибор обеспечивает быструю скорость измерений за счет использования цифровых фильтров с полосой пропускания от 1 до 100 Гц. Анализатор обладает лучшими характеристиками в своем классе по уровню фазового шума и динамическому диапазону. В состав прибора также входит высокоточный частотомер с разрешением в 1 Гц. Стандартные возможности включают измерение мощности от соседних каналов, мощности основного канала, мощности несущего сигнала и выполнение временной селекции видеосигнала.
Устройство соответствует классу защиты 3 стандарта MIL-PRF-28800F, что гарантирует его устойчивость к внешним воздействиям и позволяет использовать его в жестких условиях окружающей среды. Анализаторы спектра от Agilent, серии 8560EC могут измерять уровень мощности проникающего сигнала от соседних каналов в беспроводных девайсах, таких как мобильные телефоны или пейджеры. Эта функция важна как для исследований, так и для промышленного производства.
Серия 8560EC предоставляет комплексное решение для измерения мощности проникающего сигнала в цифровых модулях сигналов, включая системы NADC, TDMA, GSM, DECT и другие. Это облегчает соблюдение стандартов по скорости, точности и простоте измерения мощности сигнала. Для измерения проникающего сигнала с динамическим диапазоном более 70dB в системе W-CDM рекомендуется использовать модуль ACPR модели 8563E-K35.
Другая стандартная функция - измерение ширины занимаемого частотного диапазона, которая может содержать от 0.1% до 99.99% всей мощности. Кроме того, анализаторы серии 8560EC включают возможность измерения мощности основного сигнала и возможность измерения видеосигналов. В режиме нулевой полосы пропускания, анализатор спектра от Agilent позволяет выводить на экран осциллограмму сигнала с цифровыми данными. С помощью этих цифровых данных можно использовать маркеры, проводить математические операции, сохранять данные и выводить их на печать для измерения различных параметров, например, длительности фронта и среза сигнала, длительности импульса и временных промежутков между событиями.
В нашем магазине вы можете купить Анализатор спектра Agilent 8560EC - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
30 Гц |
Макс. частота
|
2.9 ГГц |
Параметры | Значения |
---|---|
Частотные параметры | |
Диапазон частот (с внутренним смесителем) | 8560EC: от 30 Гц до 2,9 ГГц |
Диапазон частот (с внешним преобразователем) | от 18 до 325 ГГц, 12 волноводных поддиапазонов |
Погрешность частоты опорного сигнала |
Температурная нестабильность ±1 х 10-8 Старение (за 1 год) ±1 х 10-7 Погрешность установки ±1 х 10-8 |
Время установления рабочего режима (номинально) |
5 минут с погрешностью частоты ±1 х 10 -7 15 минут с погрешностью частоты ±1 х 10 -8 |
Погрешность отсчета частоты (N - номер гармоники местного гетеродина, ПО - полоса обзора, ПП - полоса пропускания) |
При полосе обзора > 2МГц х N: ±(показание х погр. опорной частоты + +5% х ПО + 15 % х ПП + 10 Гц) При полосе обзора ≤ 2 МГц х N: ±(показание х погр. опорной частоты + + 1% х ПО + 15 % х ПП + 10 Гц) |
Погрешность отсчета по маркеру (при отношении сигнал/шум ≥25 дБ) | ±(показание маркера х погр. опорной частоты + 2 Гц х N + 1 мл. значащий разряд индикации) |
Разрешение счетчика | от 1 Гц до 1 МГц, по выбору |
Полоса обзора |
нулевой обзор: 0 Гц; ненулевой обзор: от 100 Гц до макс. частоты диапазона |
Время анализа (длительность развертки) |
• нулевой обзор: от 50 мкс до 6000 с • полоса обзора ≥100 Гц: от 50 мс до 100 кс |
Погрешность (нулевой обзор) |
• длительность развертки >30 мс: ±1 % (цифровой отсчет) • длительность развертки <30 мс: ±10 % (аналоговый отсчет); ±0,1 % (цифр. отсчет) |
Запуск развертки | задержанный, автоматический, однократный, от сети, по сигналу в видео тракте, внешний |
Полоса пропускания |
• по уровню минус 3 дБ: от 1 Гц до 1 МГц в последовательности 1, 3, 10 и 2 МГц • погрешность - от 1 Гц до 300 кГц: ±10%;1 МГц: ±25%;2 МГц: +50%, -25% • коэффициент прямоугольности (по уровню -60/-3 дБ) - ПП ≥300 Гц: <15:1; ПП ≤100 Гц: <5:1 |
Полоса видеофильтра | от 1 Гц до 3 МГц в последовательности 1, 3, 10 |
Уровень шума в боковой полосе (центр. частота ≤1 ГГц) |
• отстройка - 100 Гц: <- 88 дБс/Гц - 1 кГц: <-97 дБс/Гц - 10 кГц: <-113 дБс/Гц - 100 кГц: <-117 дБс/Гц |
Остаточная ЧМ (нулевой обзор) | < 1 Гц (размах) за 20 мс; < 0,25 Гц (размах) за 20 мс (номинально); < 10 Гц (размах) за 20 мкс (опция 103) |
Амплитудные параметры | |
Пределы измерения | от среднего уровня собственного шума до +30 дБм |
Максим. уровень на входе без повреждения прибора |
• средняя мощность непрер. сигнала: +30 дБм (1 Вт при вх. аттен. ≥10 дБ) • пиковая импульсная мощность (длит. имп. <10 мкс, коэфф. заполн. <1 %): +50 дБм (100 Вт при вх. аттен. ≥30 дБ) • пост. напряжение: <±0,2 В (откр. вход); <±50 В (закр. вход, только 8560EC и 8562EC) |
Точка компрессии усиления на 1 дБ |
• от 10 МГц до 2,9 ГГц: уровень на смесителе ≤-5 дБм • от 2,9 до 6,5 ГГц (8562EC/63EC/64EC/65EC): уровень на смесителе ≤ 0 дБм • свыше 6,5 ГГц: ≤-3дБм (8562EC/63EC); ≤ 0 дБм (8564EC/65EC) |
Собственные комбинационные помехи (>200 кГц, N = 1) | <-90 дБм |
Индикатор |
• Область отображения: приблизительно 7 х 9 см (высота х ширина) • Калибровка шкалы: 10 х 10 делений • Масштаб логарифмической шкалы: 10, 5, 2, 1 дБ/дел • Масштаб линейной шкалы: 10% от опорного уровня на деление |
Погрешность шкалы индикатора |
• Логарифмическая шкала: от ±0,1 дБ/дБ, но не более ±0,85 дБ в пределах от 0 до -90 дБ; не более ±1,5 дБ в пределах от 0 до -100 дБ (полоса пропускания ≤100 Гц) • Линейная шкала: ±3% от опорного уровня |
Пределы установки опорного уровня |
• Для логарифмической шкалы: от -120 до +30 дБм с шагом 0,1 дБ • Для линейной шкалы: от 2,2 мкВ до 7,07 В с шагом 1 % |
Параметры выходного сигнала калибратора |
частота 300 МГц х (1 ± погр. опорной частоты); уровень минус 10 дБм с погрешностью <±0,3 дБ |
Входной аттенюатор |
• Пределы установки ослабления - 8560EC/62EC/63EC: от 0 до 70 дБ с шагом 10 дБ - 8564EC/65EC: от 0 до 60 дБ с шагом 10 дБ • Погрешность от переключения (по отношению к ослаблению 10 дБ, в диапазоне от 30 Гц до 2,9 ГГц): <±0,6 дБ на каждый шаг в 10 дБ, но не более ±1,8 дБ • Повторяемость: ±0,1 дБ (номинально) |
Погрешность коэффициента усиления ПЧ (вх. аттен. 10 дБ, пределы опорного уровня от 0 до -80 дБ) | <±1 дБ |
Погрешность от переключения полосы пропускания | <±0,5 дБ |
Погрешность оцифровки импульса (режим импульсной характеристики, частота повторения ≥720/время развертки, полоса пропускания ≤1 МГц) | <1,25 дБ размах (лог. шкала); <4 % от опорного уровня, размах (лин. шкала) |
Задержанная развертка | |
Режимы запуска | автоматический, от сети питания, внешний, по сигналу видеотракта |
Пределы задержки |
от 2 до 65,535 мкс; опция 007, длительность развертки <30 мкс; от минус 9,9 до +65,535 мкс; длительность развертки ≥30 мкс, от +2 до +65,535 мкс |
Разрешение | 1 мкс |
Погрешность | ±1 мкс |
Демодуляция (спектр) | |
Виды модуляции | АМ и ЧМ |
Выход звукового сигнала | гнездо для громкоговорителя и телефона с регулировкой громкости |
Входы и выходы (все значения номинальные) | |
Соединители на передней панели |
ВЧ вход (50 Ом) 8560EC/62EC/63EC: тип N, розетка 8563EC опция 026: тип APC-3,5, вилка 8564EC/65EC: 2,4 мм, вилка |
КСВн (вх. аттен. ≥10 дБ) | <1,5:1 ниже 2,9 ГГц;<2,3:1 свыше 2,9 ГГц |
Уровень излучения местного гетеродина (средний при вх. аттен. 10 дБ) | <-80 дБ |
Вход второй ПЧ (соединитель SMA, розетка, 50 Ом) |
• Частота: 310,7 МГц • Уровень на полный экран: минус 30 дБм • Точка компрессии усиления: минус 20 дБм |
Выход сигнала первого гетеродина (соединитель SMA, розетка, 50 Ом) |
• Частота: от 3,0 до 6,8107 ГГц • Уровень: 16,5 дБм ±2 дБ; 14,5 дБм ±3 дБ (опция 002) |
Выход калибровочного сигнала | соединитель BNC, розетка, 50 Ом |
Питание пробника | +15 В (пост. тока), минус 12,6 В (пост. тока) и корпус (GND) (максим. ток 150 мА по каждому источнику) |
Соединители на задней панели | |
Вход/выход опорного сигнала 10 МГц (общий соединитель типа BNC, розетка, 50 Ом) |
• Частота и погрешность частоты выходного сигнала: 10 МГц ±(10 х погр. опорной частоты) • Уровень выходного сигнала: 0 дБм • Уровень входного сигнала: от минус 2 до +10 дБм |
Выход сигнала видеотракта (соединитель BNC, 50 Ом) | • Уровень (при полосе пропускания ≥ 300 Гц): от 0 до 1 В на полную шкалу |
Выход сигнала свипирования частоты местного гетеродина (общий соединитель типа BNC, розетка, 2 кОм) | • Уровень (свипирование частоты гетеродина): от 0 до 10 В, без нагрузки |
Выход сигнала запирания/селекции | общий соединитель типа BNC, розетка, 50 Ом, ТТЛ |
Вход внешнего запуска/запуска селектора (общий соединитель типа BNC, розетка, >10 кОм) | возможность установки высокого или низкого уровня ТТЛ |
GPIB | соединитель шины IEEE488 |
Интерфейсные функции | SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT0, C1, C28, E1 |
Интерфейсные функции (для 8562EC) | SH1, AH1, T6, LE0, RL1, PP1, DC1, DT1, C1, C28, TE0, SR1 |
Общие характеристики | |
Условия эксплуатации • Военная спецификация: прочность класс 3 MIL • Межповерочный интервал: два года (8560EC/61EC/62EC/63EC); один год (8564EC/65EC) • Время установления рабочего режима: 5 минут в условиях окружающей среды • Температура окружающей среды: от 0 до +55 °С (рабочие условия), от минус 40 до +71 °С (предельные условия) • Относительная влажность воздуха: 95% при +40 °С в течение пяти суток • Устойчивость к атмосферным осадкам (дождь): капельная водозащищенность при интенсивности 16 литров в час на квадратный фут • Пониженное атмосферное давление (высота над уровнем моря): 15000 футов (рабочие условия); 50000 футов (предельные условия) • Воздействие механического удара: форма импульса - полупериод синусоиды, длительность 11 мс, ускорение 30g • Допустимое падение прибора в транспортной упаковке: на каждую из шести сторон и каждый из восьми углов с высоты не более 8 дюймов. |
|
Электромагнитная совместимость | уровень создаваемых прибором электромагнитных помех излучения и наведенных в проводах сети питания соответствует нормам CISPR, публикация 11 (1990 г.). С определенными исключениями удовлетворяет требованиям стандарта MIL-STD-461C, часть 4 |
Требования к электропитанию |
• При установке на 115 В переменного тока: напряжение сети питания от 90 до 140 В (СКЗ), макс. ток 3,2 А (СКЗ), частота от 47 до 440 Гц • При установке на 230 В переменного тока: напряжение сети питания от 180 до 250 В (СКЗ), макс. ток 1,8 А (СКЗ), частота от 47 до 66 Гц |
Максимальная рассеиваемая мощность |
180 Вт (8560EC/62EC/63EC) 260 Вт (8564EC/65EC) |
Акустический шум (номинальный) | < 50 дБ при комнатной температуре (ISO DP7779) |
Габаритные размеры (без ручки для переноски, ножек и крышки) | 187 мм (высота) х 337 мм (ширина) х 461 мм (глубина) |
Масса (в состоянии для переноски, номинально) | • Agilent 8560EC/62EC/63EC: 16,3 кг |
- Анализатор спектра;
- Кабель питания;
- Руководство пользователя.
