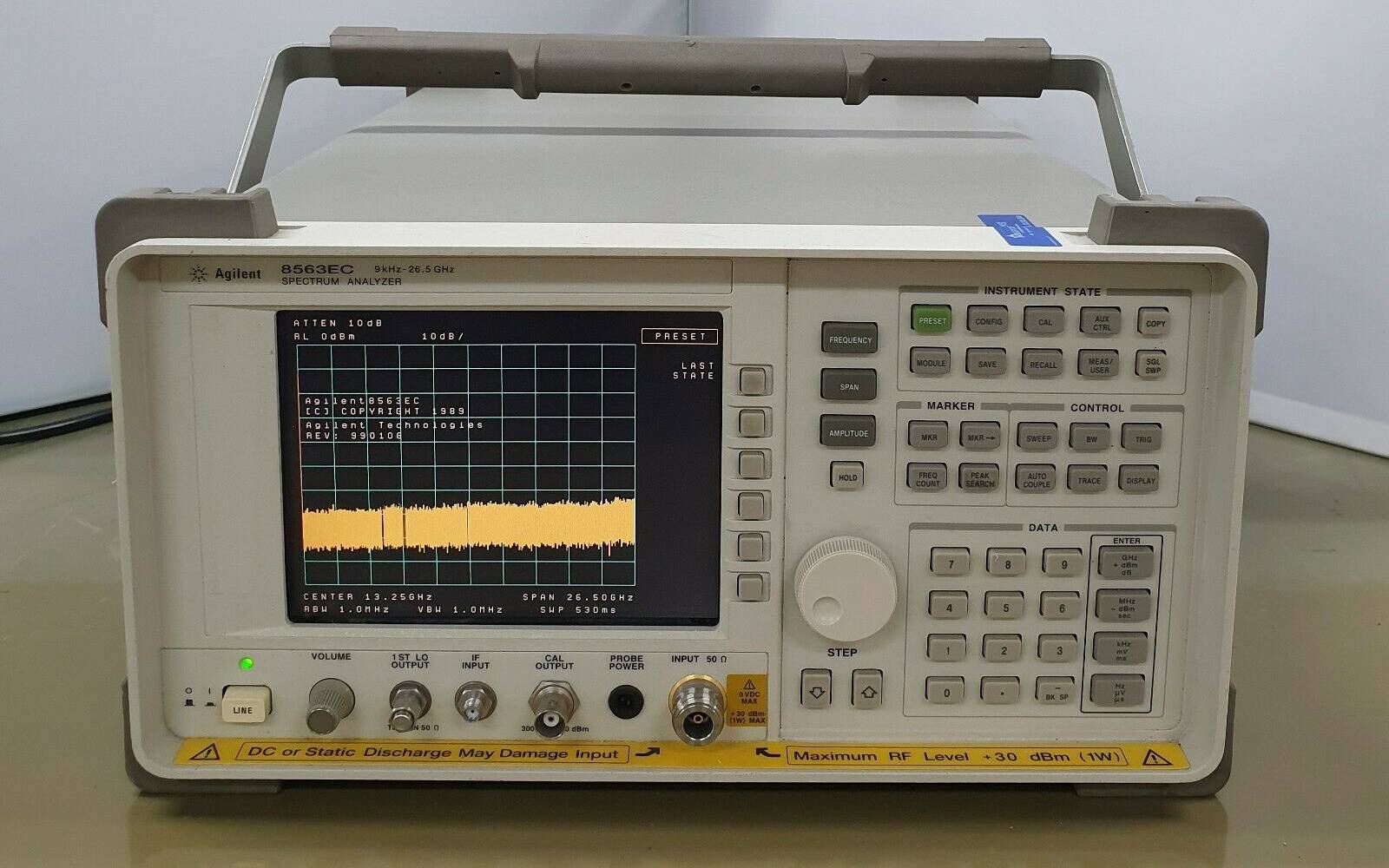

Анализатор спектра Agilent 8563EC
Agilent 8563EC – портативный анализатор спектра, являющийся одним из представителей серии аналогочных устройств. Прибор обладает такими техническими параметрами и измерительными функциями, который традиционно характерны для более внушительных по размерам и дорогих настольных устройств. Он демонстрирует лучшие в своем классе данные по чувствительности, полосе пропускания, фазовому шуму и динамическому интервалу. В устройстве предусмотрена высокоточная временная база и частотомер, имеющий разрешение один герц. Оборудование способно производить стандартные измерения проникновения мощности в результате воздействия каналов, расположенных рядом, мощности несущей, мощности в главном канале и измерение видеосигнала с временным делением. Анализатор имеет высокую устойчивость к даже очень жестким внешним воздействиям благодаря особо прочной конструкции корпуса. Он оборудован цветным экраном и VGA совместимым выходом. Agilent 8563EC обеспечивает перенос отличных характеристик и функциональных возможностей высокочастотных анализаторов данной серии в микроволновый частотный диапазон. Прибор имеет частотные пределы от девяти килогерц до двадцати шести с половиной гигагерц. В нем применен двойной балансный смеситель на гармониках с услучшенными параметрами по зеркальному каналу. Это позволило достигнуть таких показателей коэффициента шума, как при применении смесителя на основной гармонике.
Функции и возможности
Анализатор Agilent 8563EC обладает большими возможностями измерения параметров систем высокочастотной радиосвязи. В частности он способен определять уровень проникновения мощности от соседних каналов в таких передатчиках, как пейджеры, беспроводные телефоны. Также прибор может измерять занимаемую полосу частот, содержащую от одной десятой до девяноста девяти целых девяноста девяти сотых процента мощности. Даже стандартная комплектация оборудования делает возможными измерения мощности несущей и мощности в главном канале передачи для непрерывных и пакетных сигналов. Устройство обеспечивает проведение анализа сигнала с временной селекцией. Благодаря этому значительно упрощается измерение сигналов, меняющихся во времени, например, высокочастотных радиоимпульсов, сигналов с перемежением данных, сигналов многостанционного доступа с временным разделением каналов, сигналов с пакетной модуляцией.
Основные особенности и достоинства
Анализатор Agilent 8563EC демонстрирует высокую скорость измерений благодаря полосам пропускания на основе цифровых фильтров. Для связи с компьютером предусмотрено специальное программное обеспечение Agilent BenchLink Spectrum Analyzer. При его посредстве пользователь приобретает все преимущества интерфейса Windows и получает возможность осуществлять передачу изображений или графиков с экрана через канал GPIB. Таким образом, существенно упрощается их сохранение, анализ и документирование результатов измерений. Используя встроенный частотомер можно добиться особой точности измерений частоты и уровня. Также пользователю доступна функция амплитудной коррекции. Благодаря ей можно ввести и использовать до двухсот амплитудных корректирующих коэффициентов, чтобы компенсировать влияние различной источников амплитудной погрешности. Кроме того, Agilent 8562EC способен выводить на экране быстрые развертки оцифрованных осциллограмм сигнала во временной области.
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц |
Макс. частота
|
26,5 ГГц |
Мин. полоса пропускания
|
1 Гц |
Макс. полоса пропускания
|
1 МГц |
Диапазон частот (с внутренним смесителем) |
от 9 кГц до 26,5 ГГц; от 30 Гц до 26,5 ГГц (опция 006) |
Диапазон частот (с внешним преобразователем) |
от 18 до 325 ГГц, |
Погрешность частоты опорного сигнала |
Температурная нестабильность ±1 х 108 |
Время установления рабочего режима (номинально) |
5 минут с |
Погрешность отсчета частоты (N номер гармоники местного гетеродина, ПО полоса обзора, ПП полоса пропускания) |
При полосе обзора > 2МГц х N: ±(показание х погр. опорной частоты + |
Погрешность отсчета по маркеру (при отношении сигнал/шум ≥25 дБ) |
±(показание маркера х погр. опорной частоты + 2 Гц х N + 1 мл. значащий |
Разрешение счетчика |
от 1 Гц до 1 МГц, по выбору |
Полоса обзора |
нулевой обзор: 0 Гц; ненулевой обзор: от 100 Гц до макс. частоты диапазона |
Время анализа (длительность развертки) |
• нулевой обзор: от 50 мкс до 6000 с |
Погрешность (нулевой обзор) |
• длительность развертки >30 мс: ±1 % (цифровой отсчет) |
Запуск развертки |
задержанный, автоматический, однократный, от сети, по сигналу в видео тракте, внешний |
Запуск развертки |
задержанный, автоматический, однократный, от сети, по сигналу в видео тракте, внешний |
Полоса пропускания |
• по уровню минус 3 дБ: от 1 Гц до 1 МГц в последовательности 1, 3, 10 и |
Полоса видеофильтра |
от 1 Гц до 3 МГц в последовательности 1, 3, 10 |
Уровень шума в боковой полосе (центр. частота ≤1 ГГц) |
• отстройка |
Остаточная ЧМ (нулевой обзор) |
< 1 Гц (размах) за 20 мс; < 0,25 Гц (размах) за 20 мс (номинально); < 10 Гц (размах) за 20 мкс (опция 103) |
Пределы измерения |
от среднего уровня собственного шума до +30 дБм |
Максим. уровень на входе без повреждения прибора |
• средняя мощность непрер. сигнала: +30 дБм (1 Вт при вх. аттен. ≥10 дБ) |
Точка компрессии усиления на 1 дБ |
• от 10 МГц до 2,9 ГГц: уровень на смесителе ≤−5 дБм |
Собственные комбинационные помехи (>200 кГц, N = 1) | <−90 дБм |
Индикатор |
• Область отображения: приблизительно 7 х 9 см (высота х ширина) |
Погрешность шкалы индикатора |
• Логарифмическая шкала: от ±0,1 дБ/дБ, но не более ±0,85 дБ в |
Пределы установки опорного уровня |
• Для логарифмической шкалы: от −120 до +30 дБм с шагом 0,1 дБ |
Параметры выходного сигнала калибратора |
частота 300 МГц х (1 ± |
Входной аттенюатор |
• Пределы установки ослабления |
Погрешность коэффициента усиления ПЧ (вх. аттен. 10 дБ, пределы опорного уровня от 0 до −80 дБ) | <±1 дБ |
Погрешность от переключения полосы пропускания | <±0,5 дБ |
Погрешность оцифровки импульса (режим импульсной характеристики, частота повторения ≥720/время развертки, полоса пропускания ≤1 МГц) |
<1,25 дБ размах (лог. шкала); <4 % от опорного уровня, размах (лин. шкала) |
Задержанная развертка |
Режимы запуска: автоматический, от сети питания, внешний, по сигналу видеотракта Пределы задержки: от 2 до 65,535 мкс; опция 007, длительность развертки от минус 9,9 до +65,535 мкс; длительность развертки ≥30 мкс, от +2 до +65,535 мкс Разрешение: 1 мкс Погрешность: ±1 мкс |
Демодуляция (спектр) |
Виды модуляции: АМ и ЧМ Выход звукового сигнала: гнездо для громкоговорителя и телефона с регулировкой громкости |

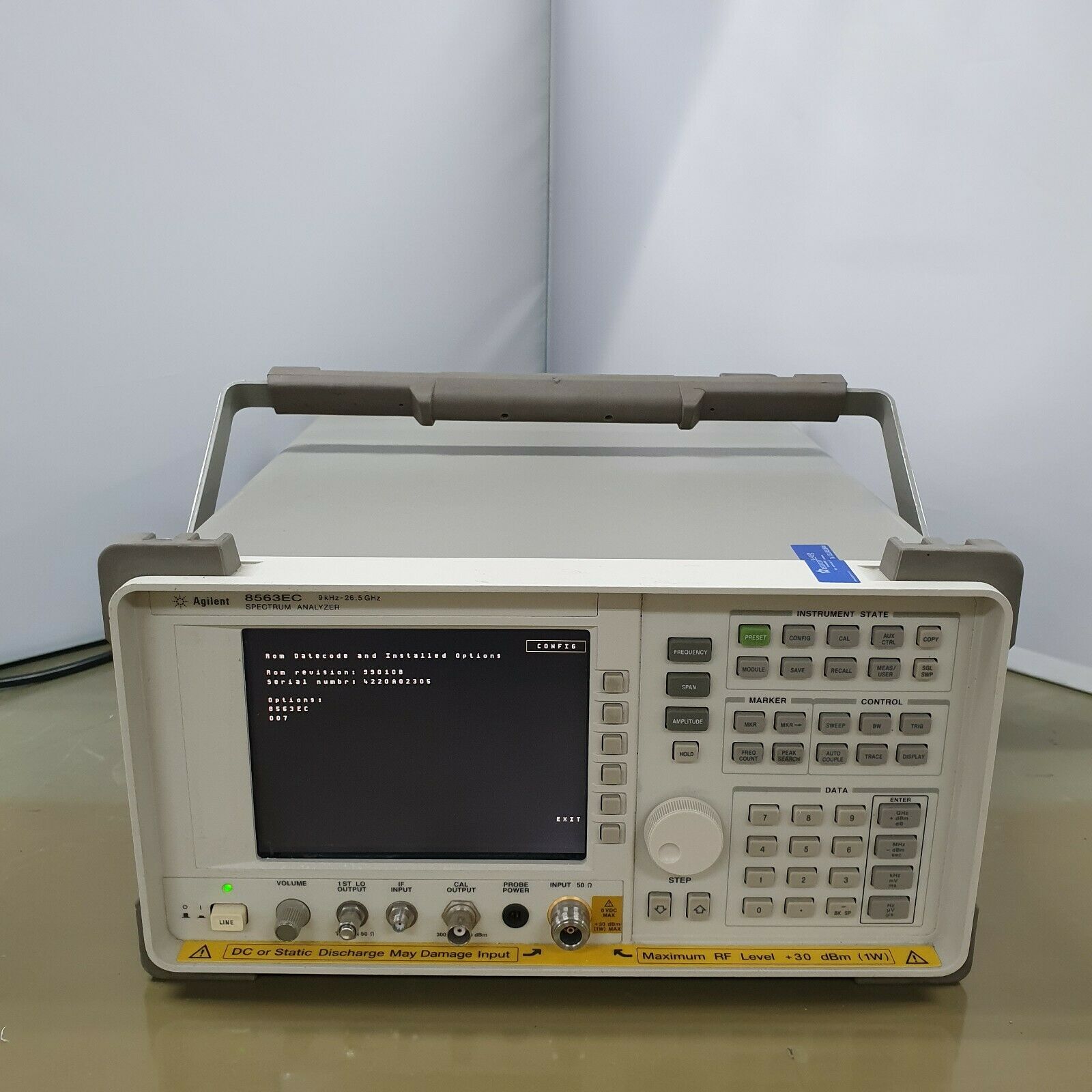

Соединители на передней панели |
ВЧ вход (50 Ом) тип N, розетка КСВн (вх. аттен. ≥10 дБ): Уровень излучения местного гетеродина (средний при вх. аттен. 10 дБ): Вход второй ПЧ (соединитель SMA, розетка, 50 Ом) • Частота: 310,7 МГц • Уровень на полный экран: минус 30 дБм • Точка компрессии усиления: минус 20 дБм Выход сигнала первого гетеродина (соединитель SMA, розетка, 50 Ом) • Частота: от 3,0 до 6,8107 ГГц • Уровень: 16,5 дБм ±2 дБ; 14,5 дБм ±3 дБ (опция 002) Выход калибровочного сигнала: соединитель BNC, розетка, 50 Ом Питание пробника: +15 В (пост. тока), минус 12,6 В (пост. тока) и корпус (GND) (максим. ток 150 мА по каждому источнику) |

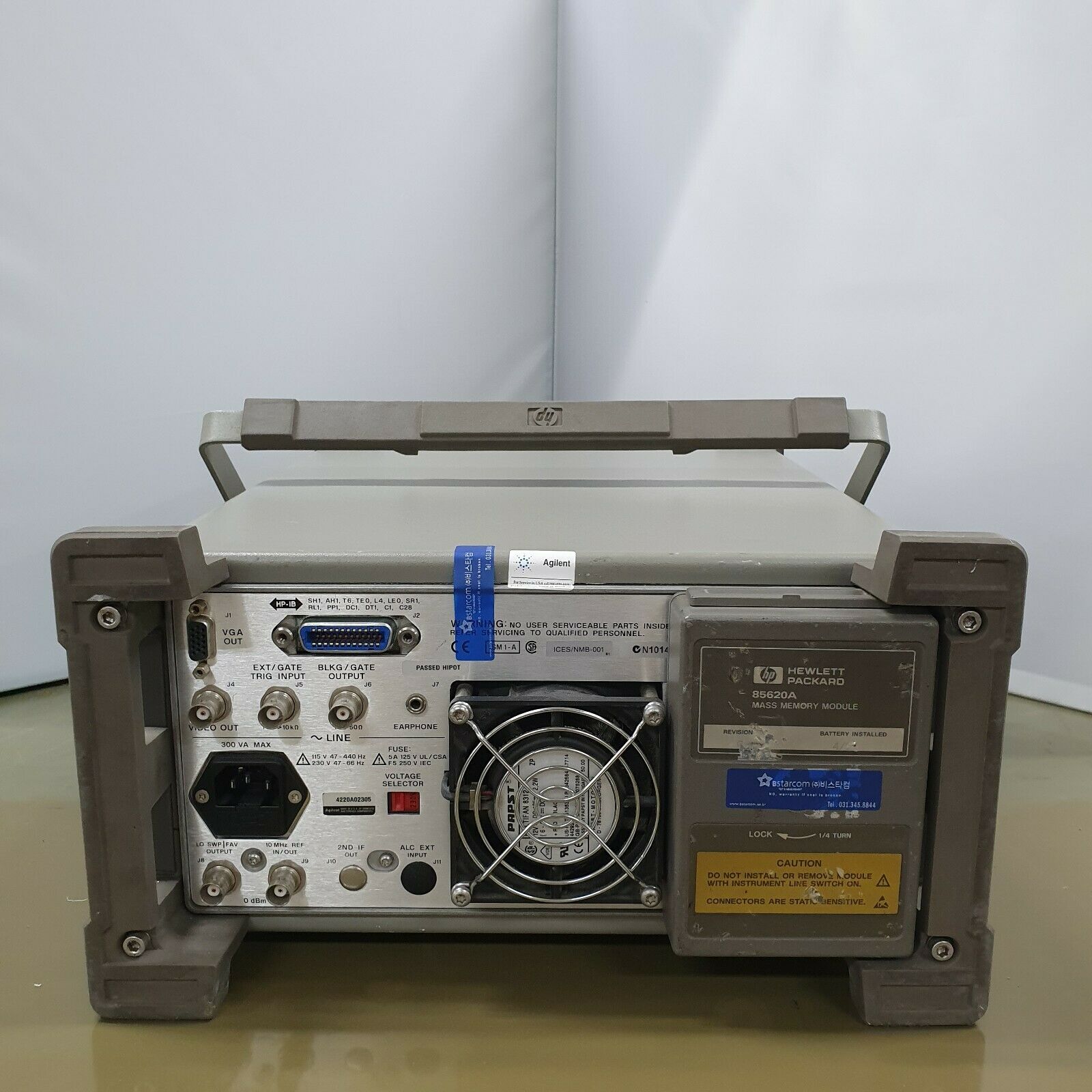

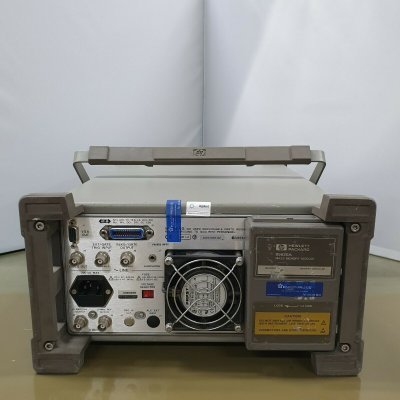

Соединители на задней панели |
Вход/выход опорного сигнала 10 МГц (общий соединитель типа BNC, розетка, 50 Ом) • Частота и погрешность частоты выходного сигнала:10 МГц ±(10 х погр. опорной частоты) • Уровень выходного сигнала: 0 дБм • Уровень входного сигнала: от минус 2 до +10 дБм Выход сигнала видеотракта (соединитель BNC, 50 Ом) • Уровень (при полосе пропускания ≥ 300 Гц): от 0 до 1 В на полную шкалу Выход сигнала свипирования частоты местного гетеродина (общий соединитель типа BNC, розетка, 2 кОм) • Уровень (свипирование частоты гетеродина): от 0 до 10 В, без нагрузки Выход сигнала запирания/селекции: общий соединитель типа BNC, розетка, 50 Ом, ТТЛ Вход внешнего запуска/запуска селектора (общий соединитель типа BNC, розетка, >10 кОм): возможность установки высокого или низкого уровня ТТЛ GPIB (соединитель шины IEEE488) Интерфейсные функции: SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT0, C1, C28, E1 Интерфейсные функции (для 8562EC): SH1, AH1, T6, LE0, RL1, PP1, DC1, DT1, C1, C28, TE0, SR1 |
Условия эксплуатации |
• Военная спецификация: прочность класс 3 MIL |
Электромагнитная совместимость |
уровень создаваемых прибором электромагнитных помех излучения и наведенных в проводах сети питания соответствует нормам CISPR, публикация 11 (1990 г.). С определенными исключениями удовлетворяет требованиям стандарта MILSTD461C, часть 4 |
Требования к электропитанию |
• При установке на 115 В переменного тока: напряжение сети питания от 90 до 140 В (СКЗ), макс. ток 3,2 А (СКЗ), частота от 47 до 440 Гц • При установке на 230 В переменного тока: напряжение сети питания от 180 до 250 В (СКЗ), макс. ток 1,8 А (СКЗ), частота от 47 до 66 Гц |
Максимальная рассеиваемая мощность |
180 Вт (8560EC/62EC/63EC) 260 Вт (8564EC/65EC) |
Акустический шум (номинальный) |
< 50 дБ при комнатной температуре (ISO DP7779) |
Габаритные размеры (без ручки для переноски, ножек и крышки) | 187 мм (высота) х 337 мм (ширина) х 461 мм (глубина) |
Масса (в состоянии для переноски, номинально) |
• Agilent 8560EC/62EC/63EC: 16,3 кг • Agilent 8564EC/65EC: 17,3 кг |
