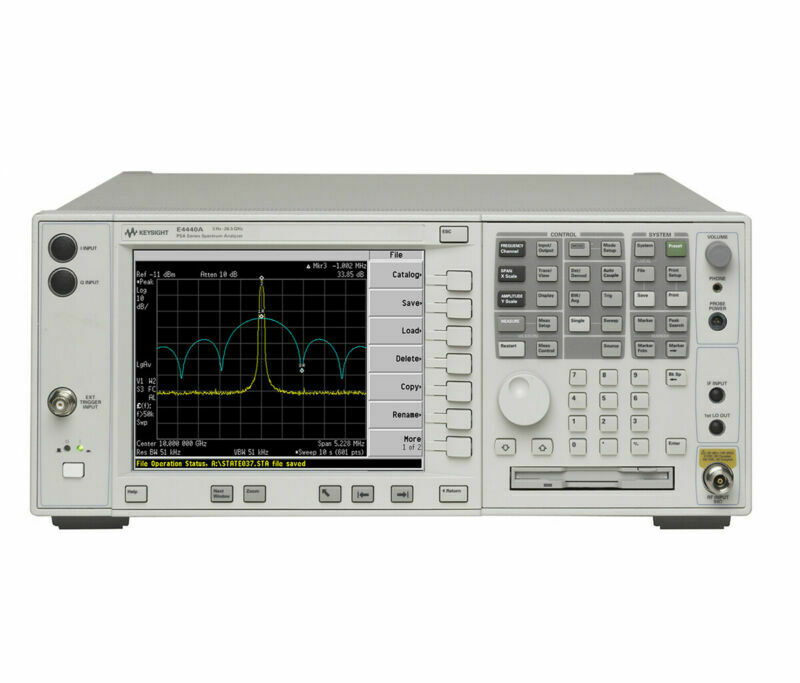

Анализатор спектра Agilent E4446A (демонстрационный)
Анализатор спектра Agilent E 4446A из линии PSA предлагает пользователям точный анализ спектра до 6,7 ГГц, благодаря своим техническим особенностям. Устройство оборудовано большим выбором измерительных функций. Эта модель обладает оптимизированной внутренней структурой, что позволяет увеличить скорость и динамический диапазон во время измерений. Точная настройка анализатора достигается за счет встроенного аттенюатора с шагом в 2 дБ и наличием 160 различных фильтров полосы пропускания с шагом в 10%, которые помогают найти компромисс между динамическим диапазоном и скоростью согласно конкретной измерительной задаче. Инновационная архитектура, примененная при разработке и создании модели E 4446A, позволила команде Agilent Technologies создать полностью цифровой блок промежуточной частоты и автоматизированную внутреннюю систему настройки, включая высокоточный опорный генератор.
Прибор обеспечивает высокую точность и стабильность показаний благодаря низкому пределу измерения в -153 дБм. Полоса разрешения может быть установлена в диапазоне от 1 Гц до 3 МГц, что позволяет проводить измерения с высокой степенью детализации.
Одним из преимуществ данного анализатора спектра является возможность выполнения мощных измерений одной кнопкой, что значительно упрощает и ускоряет процесс измерения.
Agilent E4446A предлагает передовое сочетание гибкости, высокой скорости работы, точности, широкой полосы пропускания и большого динамического диапазона, что делает его идеальным выбором для различных приложений, таких как тестирование и настройка радиооборудования, исследование электромагнитной совместимости и многое другое.
В нашем магазине вы можете купить Анализатор спектра Agilent E4446A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
3 Гц |
Макс. частота
|
44 ГГц |
Диапазон частот | |
Открытый вход | от 3 Гц до 44 ГГц (До 325 ГГц с внешним преобразователем) |
Скорость измерений | |
Время развертки при полосе обзора ≥ 10 Гц | от 1 мс до 2000 с |
Время развертки при полосе обзора = 0 Гц | от 1 мкс до 6000 с |
Время измерения мощности в соседнем канале | ≤ 30 мс (при среднеквадратическом отклонении 0,2 дБ) |
Cкорость обновления данных в местном режиме | ≥ 50 измерений в секунду |
Cкорость обновления данных в дист. режиме | ≥ 45 измерений в секунду |
Разрешение | |
Диапазон полос пропускания в режиме свипирования и БПФ | от 1 Гц до 3 МГц (с шагом 10%) |
Изменяемое число точек развертки (графика) | от 101 до 8192 |
Фазовый шум на частоте 1 ГГц | |
при отстройке 10 кГц | -116 дБс/Гц (-118 дБс/Гц, тип. значение) |
при отстройке 1 МГц | -145 дБс/Гц (-148 дБс/Гц, ном. значение) |
при отстройке 10 МГц | -156 дБс/Гц (-158 дБс/Гц, ном. значение) |
Динамический диапазон | |
Средний уровень собств. шума на частотах: от 10 МГц до 3 ГГц | -152 дБм (-153 дБм, тип. значение) |
Средний уровень собств. шума на частотах: от 3 ГГц до 20 ГГц | -147 дБм (-149 дБм, тип. значение) |
Средний уровень собств. шума на частотах: от 20 ГГц до 26,5 ГГц | -143 дБм (-145 дБм, тип. значение) |
Средний уровень собств. шума на частотах: от 26,5 ГГц до 44 ГГц | -129 дБм (-132 дБм, тип. значение) |
Средний уровень собств. шума на частотах: от 44 ГГц до 50 ГГц | -127 дБм (-130 дБм, тип. значение) |
Средний уровень собственного шума с предусилителем на частотах от 10 МГц до 3 ГГц | -165 дБм (-166 дБм, тип. значение) |
Средний уровень собств. шума на частотах: от 44 ГГц до 50 ГГц | -127 дБм (-130 дБм, тип. значение) |
Точка компрессии усиления на 1 дБ на частотах от 200 МГц до 3 ГГц | +3 дБм (+7 дБм, ном. значение) |
Пределы ослабления вх. аттенюатора | -от 0 до 70 дБ с шагом 2 дБ |
Точка пересечения третьего порядка (TOI) в диапазоне от 1,7 до 3 ГГц | +17 дБм (+19 дБм, тип. значение) |
Измерение относительного уровня мощности в соседнем канале, система W-CDMA (отстройка 5 МГц) | динамический диапазон 74,5 дБ, тип. значение с коррекцией шума 81 дБ, тип. значение |
Погрешность | |
Абсолютная погрешность | ±(0,24 дБ + неравном. АЧХ) |
Измерения уровня | ±(0,06 дБ + неравном. АЧХ), тип. значение |
Неравномерность АЧХ от 3 Гц до 3 ГГц | ±0,38 дБ (±0,11 дБ, тип. значение) |
Погрешность измерения частоты (1 ГГц) | ± 100 Гц |
Погрешность измерения отн. мощности в соседнем канале, система W-CDMA (отстройка 5 МГц) | мобильные станции ±0,12 дБ базовые станции ±0,22 дБ |
• Анализатор спектра Е4446A;
• Руководство по эксплуатации.
