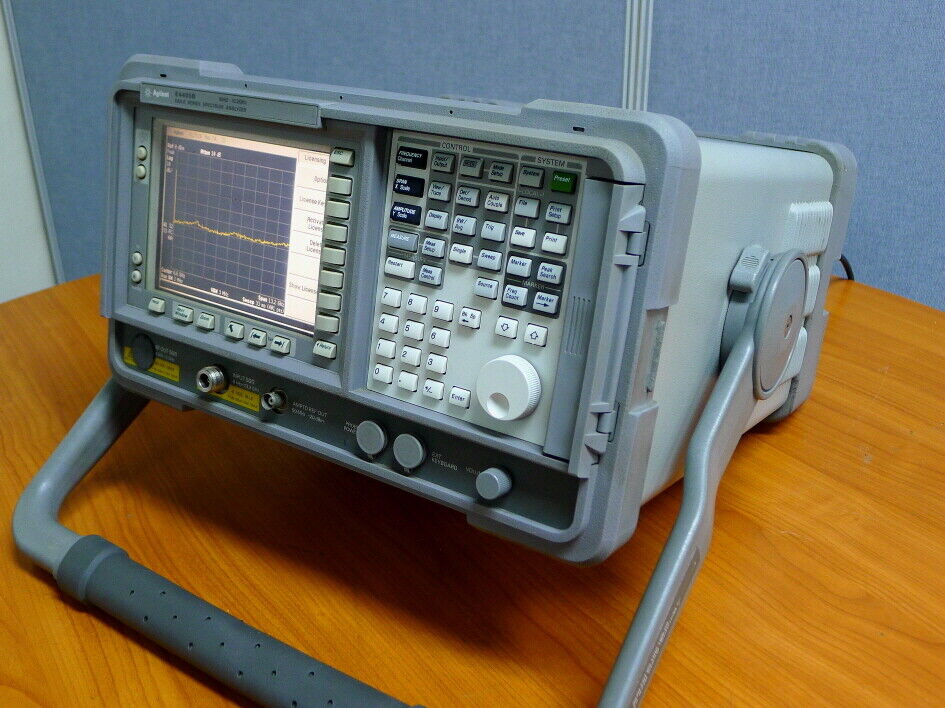

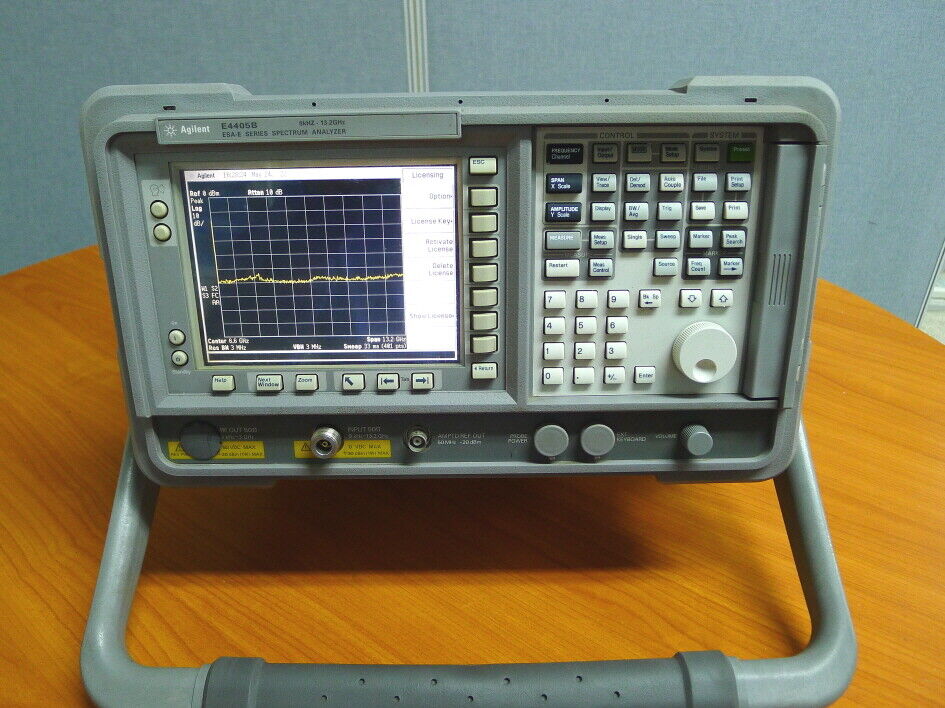

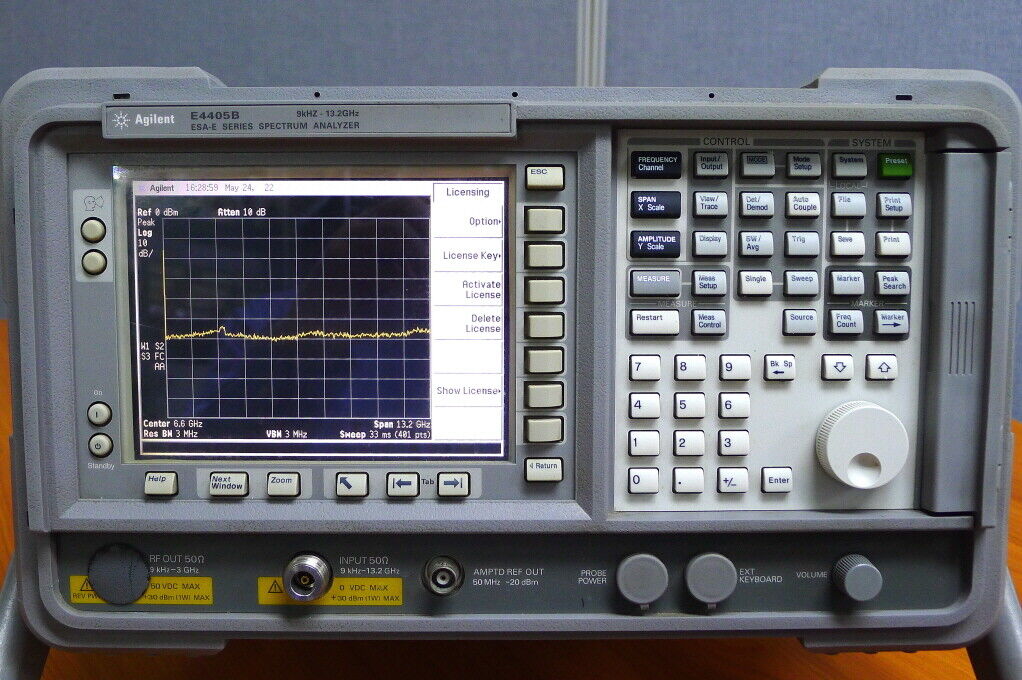

Анализатор спектра Agilent Technologies E4405B

Анализаторы спектра среднего ценового диапазона серии ESA
Проверка аппаратуры практически в любых условиях: в лаборатории, на производственной линии или в полевых условиях
Быстрые развертки и измерения
Синтезатор с непрерывной фазовой синхронизацией
Относительный уровень мощности в соседнем канале при нескольких отстройках частоты для сигналов систем связи 2-го и 3-го поколений
Опция для одноклавишных измерений параметров сигналов систем связи GSM/GPRS, Bluetooth и других
Прочный корпус, стойкая к погодным условиям передняя панель

Анализаторы спектра серии ESA
Анализаторы спектра Agilent серий ESA-E и ESA-L предоставляют гибкие технические решения, пригодные для НИОКР, производства и полевых условий. Для основных функций спектрального анализа анализаторы серии ESA-L обеспечивают оптимальное сочетание скорости и точности измерений при относительно низкой цене. Более мощные анализаторы серии ESA-E имеют цветной дисплей и более широкий диапазон функциональных возможностей, включая дополнительные одноклавишные измерения для специальных приложений.

ESA-L: приемлемая скорость и точность
Анализаторы серии Agilent ESA-L выполняют основные функции спектрального анализа без ущерба скорости и точности измерений. Эти приемлемые по цене анализаторы перекрывают три частотных диапазона: до 1,5 ГГц, до 3,0 ГГц и до 26,5 ГГц. Для них характерны быстрые 4-милисекундные развертки и скорость до 30 измерений в секунду при выводе данных на дисплей или по шине GPIB. Для работы в полевых условиях эти прочные портативные анализаторы имеют корпус с резиновыми уплотнителями и устойчивую к погодным условиям переднюю панель, что позволяет работать в дождь и при высокой влажности. Непрерывная подстройка в фоновом режиме обеспечивает точные измерения даже при изменении температуры окружающей среды. Опция с установленной в держатель-защелку перезаряжаемой батареей позволяет работать в автономном режиме до 1,9 часа.

ESA-E: гибкость для возможных усовершенствований в будущем
Чтобы помочь пользователю всегда оставаться в авангарде технического прогресса, анализаторы серии Agilent ESA-E позволяют постоянно расширять их функциональные и измерительные возможности. Шасси с шестью гнездами для установки дополнительных плат представляет удобную измерительную платформу, которая позволяет пользователю выбирать те функциональные возможности и характеристики, которые нужны в настоящий момент, и облегчает модернизацию прибора в будущем. Для удовлетворения специфических потребностей возможен заказной вариант анализатора ESA-E. Специализированные измерительные программы, загружаемые в память анализатора, позволяют настроить анализатор на решение конкретных задач, таких как измерение фазового шума, анализ сигналов систем GSM/GPRS, cdmaOne, Bluetooth и анализ модуляции. Специализированная программа анализа модуляции позволяет измерять модуль вектора ошибки (EVM) сигналов систем связи 2-го и 3-го поколений, отображать констелляционные и глазковые диаграммы и др. Одноклавишные измерения с маркировкой, учитывающей специфическую терминологию конкретного применения, позволяют тратить меньше времени на испытания и уделять больше времени разработке и диагностике.

Усовершенствования для расширения функциональных возможностей
Измерение относительной мощности в соседнем канале является ключевым для нового поколения многоканальных усилителей мощности. Все анализаторы серий ESA-E и ESA-L имеют режим измерения относительной мощности в соседнем канале при нескольких отстройках частоты и с настройками, ориентированными на распространенные форматы сигналов систем связи 2-го и 3-го поколений. Кроме того, опция 120 для ESA-E обеспечивает измерение мощности в соседнем канале с увеличенным динамическим диапазоном при больших частотных отстройках (более 1 МГц), что является ключевым моментом для усилителей мощности систем W-CDMA. Находится ли анализатор рядом с оператором или на другом конце континента, опция 230 обеспечивает дистанционное управление основными функциями анализатора через Интернет и дает возможность дистанционного просмотра его дисплея с помощью Web-браузера.

Информация для заказа
Информацию для заказа можно получить, обратившись к руководству по конфигурированию анализаторов ESA/ЭМС (ESA/EMC Spectrum Analyser Configuration Guide), номер публикации 5968-412Е.
