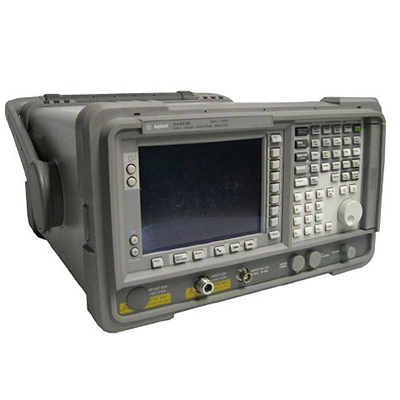

Анализатор спектра Agilent Technologies E4405B

Артикул: x-09423

Анализатор спектра Agilent Technologies E4405B — это высокоточный прибор, который позволяет проводить измерения в самых востребованных частотных диапазонах (от 1,5 до 26,5 ГГц). Благодаря встроенной логике постоянной фоновой подстройки и высокой скорости измерений (до 30 измерений в секунду), анализатор спектра Agilent Technologies E4405B обеспечивает надёжные и стабильные результаты даже при изменении внешних условий.

Подробнее

1 349 866 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Анализатор спектра Agilent E4405B является мощным и универсальным инструментом для анализа и тестирования радиоэлектронных систем и компонентов. Благодаря своей широкой полосе частот от 1.5 до 26.5 ГГц, он позволяет работать с различными типами кабелей, антенн, радиоэлектронных устройств, и другими компонентами в указанном частотном диапазоне.

Одним из ключевых преимуществ анализатора Agilent E4405B является его способность к быстрым измерениям – до 30 в секунду. Это значительно ускоряет процесс тестирования и позволяет быстрее получить результаты.

E4405B обладает встроенным синтезатором с постоянной фазовой синхронизацией, что гарантирует стабильность и точность измерений. Кроме того, анализатор обладает встроенной логикой постоянной фоновой подстройкой, которая компенсирует изменения внешних условий и обеспечивает стабильность результатов измерений.

Быстрое включение анализатора и мгновенная готовность к работе делают его еще более удобным для использования в полевых условиях или в ситуациях, когда время является критическим фактором.
Наличие возможности измерять относительные величины мощности в параллельных каналах позволяет проводить более детальное тестирование и анализ различных частотных полос.

Анализатор спектра Agilent E4405B представляет собой высокоточный и надежный инструмент для анализа радиоэлектронных сигналов. Одним из главных преимуществ данного устройства является его экономичность. Большой экран анализатора облегчает считывание данных и настройку прибора, а рабочие клавиши объединены в удобные блоки, что ускоряет процесс тестирования. Режим “одноклавишных измерений” позволяет вызывать основные процедуры тестирования нажатием одной клавиши.

Agilent E4405B подходит для работы в различных условиях, как стационарных, так и мобильных. Специальный держатель с защелкивающимся фиксатором обеспечивает быструю подзарядку батарей, увеличивая время автономной работы до двух часов. Ударопрочный корпус прибора, а также влаго- и пылезащищенный экран и клавиши обеспечивают его долговечность и надежность даже в самых сложных условиях эксплуатации.

В нашем магазине вы можете купить Анализатор спектра Agilent Technologies E4405B или выбрать прибор из широкого ассортимента продукции Agilent Technologies. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	13,2 ГГц
Мин. полоса пропускания	10 Гц
Макс. полоса пропускания	5 МГц

Характеристики

Частотные измерения
Частотный диапазон	DC	9кГц до 13,2ГГц
	DC (Opt-UKB)	30Гц до 13,2ГГц
	AC	100кГц до 13,2ГГц
	Полоса N 0 1-	9кГц до 3,0ГГц
	0 (Opt-UKB)	30Гц до 3,0ГГц
	1 1-	2,85ГГц до 6,7ГГц
	2 2-	6,2ГГц до 13,2ГГц
Источник опорной частоты
	Стандартный	Опциональный (Opt-1D5)
Стабильность	±2 x 10-6/год	±1 x 10-7/год
Точность установки	±5 x 10-7	±1 x 10-8
Температурная стабильность	±5 x 10-6	±1 x 10-8 (при 20…30°C)
Точность считывания частоты	(Start, Stop, Center, Marker): ±(точность считывания x погрешность опорного уровня частоты1 + точность диапазона + + 15% полосы разрешения + 10 Гц + 1Гц х N)
Счетчик частоты маркера	Разрешение	Выбираемое пользователем: от 1 Гц до 100 кГц
	Точность	± (частота маркера х погрешность опорного уровня частоты1 + разрешающая способность счетчика)
Полоса обзора	Диапазон	0 Гц (нулевая полоса), от 100Гц … Максимальная частота анализатора
	Разрешающая способность	2Гц х N
	Точность (>2000 точек развертки)	±0,5% полосы обзора
Время развертки	Ширина полосы
	>0 Гц	От 1 мс до 4000 с
	Ошибка:509	От 10 мкс до 4000 с
	Opt - AYX	От 50 нс до 4000 с
	Opt - B7D	От 25 нс до 4000 с
	Точность	±1%
	Срабатывание развертки	Свободное, единичное, линейное, видео, задержанное, внешнее, смещенное, временное окно (Opt-1D6), и по ТВ сигналу (Opt-B7B)
	Диапазон задержки срабатывания	От 1 мкс до 400 с
Диапазон разверток	От 101 до 8192 точек
При полосе обзора =0 Гц	От 2 до 8192 точек
Полоса пропускания Диапазон	От 1кГц до 5МГц (при-3 дБ) при последовательности 1-3-10 от 9кГц до 120кГц (при-6 дБ) для ЭМИ
Option -1DR	Добавляет фильтры 10, 30, 100 и 300Гц (при-3 дБ) и 200Гц (при-6 дБ) для ЭМИ (для полос обзора ≤5МГц)
Точность	От 1кГц до 3МГц	±15%
	5 МГц	±30%
	От 1Гц до 300Гц (Opt-1DR)	±30%
Избирательность (характерная) -60дБ/-3дБ	От 10Гц до 300Гц	<5:16 цифровое, по Гауссу
	От 1кГц до 5МГц	<15:16 синхронно настраивается 4 поля, по Гауссу
Видео полоса (-3дБ)	Ширина	От 30Гц до 3МГц6 при последовательности 1-3-10
	Option -1DR	Добавляет фильтры 1, 3 и 10Гц (при полосе пропускания ≤1кГц)
Стабильность Ширина радиополосы (RBW) 1кГц, ширина видеополосы (VBW) 30 Гц и детектор выборок	Смещение от CW на:	Шум боковойполосы	Типичное значение
	≥1 кГц	н.д.	. ≤-78дБц/Гц (-1D5)
	≥10 кГц	≤-90дБц/Гц	≤-94дБц/Гц
	≥20 кГц	≤-100дБц/Гц	≤-105дБц/Гц
	≥30 кГц:	≤-106дБц/Гц	≤-112дБц/Гц
	≥100 кГц:	≤-119дБц/Гц	≤-122дБц/Гц
	≥1 МГц:	≤-125дБц/Гц	≤-127дБц/Гц
	≥5 МГц:	≤-127дБц/Гц	≤-129дБц/Гц
	≥10 МГц:	≤-131дБц/Гц	≤-136дБц/Гц
	Option -120:
	≥1 МГц:	≤-125дБц/Гц	≤-127дБц/Гц
	≥5 МГц:	≤-127дБц/Гц	≤-129дБц/Гц
	≥10 МГц:	≤-131дБц/Гц	≤-136дБц/Гц
	Остаточная ЧМ	При ширине радио и видео полос 1кГц:	размах (пик-пик) ≤150 Гц • N в 100 мсек.
		Оption -1D5	размах (пик-пик) ≤100 Гц • N4 в 100 мсек.
		Option -1DR	размах (пик-пик) ≤10 Гц6 • N4 в 20 мсек.
		Option -1DR & -1D5	размах (пик-пик) ≤2 Гц • N4 в 20 мсек.
	Боковые системные полосы	Сдвиг относительно сигнала CW ≥30кГц	≤-65дБц + 20 Log N
Амплитудные измерения
Амплитудный диапазон	Диапзон измерений	Отображает средний уровень шума к максимальному безопасномвходному уровню
	Входной диапазон аттенюатора	От 0 до 65 дБ (75дБ6), при шаге 5 дБ
	Детекторы по трассам	Пиковый, по отрицательному пи- ку, среднеквадратичный по выборкам, усредняющий
Максимально безопасный входной уровень	Средняя постоянная мощность:(настройка входного аттенюатора ≥15 дБ)	+30 дБм (1Вт)
	Пиковая импульсная мощность:(настройка входного аттенюатора ≥30 дБ)	+50 дБм (100Вт)
	DC	0Vdc (dc coupled); 50V (ac coupled)
Нелинейность амплитудной характеристики 1дБ (общая мощность на входном смесителе)	От 50 МГЦ до 6,7 ГГц	0 дБм
	От 6,7 ГГЦ до 13,2 ГГц	- 3 дБм
	От 13,2 ГГц до 26,5 ГГц	- 5 дБм
Диапазоны вывода на экран	Логарифмическая шкала	0.1, 0.2, 0.5 дБ на деление и от 1 до 20 дБ на деление при шаге 1дБ; 10 делений на экране
	RBW ≥ 1кГц	От 0 до –85 дБ от калибруемого опорного уровня
Отображаемый средний уровень шума (DANL) (dBm) (закрытый вход, затухание 0дБ, детектор выборок)	1кГц RBW; 30Гц VBW 10Гц RBW; 1Гц VBW (Option -1DR) 1Гц RBW; 1Гц VBW (Option -1DR и -1D5)25
КСВН на РЧ входе (частота настроена, затухание 10дБ)	100Гц до 100кГц	1,1:1 (Option -UKB)
	9кГц до 100кГц	2,0:1
	100кГц до 6,7ГГц	1,3:1
	6,7ГГц до 13,2ГГц	1,5:1
Неточность установки входного аттенюа- тора на 50МГц Затухание	0дБ до 5дБ	±0,3дБ
	10дБ	Опорный
	15дБ	±0,3дБ
Общая амплитудная точность	±(0,54дБ + абсолютная частотная характеристика)
Погрешность переключения ширины радиополосы (на опорном уровне)	1кГц RBW	Опорный
	1Гц до 3Гц	±0,3дБ
	10кГц до 3МГц RBW	±0,3 дБ
	5МГц RBW	±0,6 дБ
Диапазон	От -149,9дБм до максимального уровня смесителя + установка аттенюатора
Разрешение	Логарифмическая шкала	±0,1 дБ
	Линейная шкала	±0,12% от опорного уровня
Точность (опорный уровень– настройка затухания + усиление предусилителя)	±0,3 дБ (-10 дБм до -60 дБм)
	±0,5 дБ (-60 дБм до -85 дБм)
	±0,7 дБ (-85 дБм до -90 дБм)

Комплектация

Анализатор спектра
Шнур питания
Руководство пользователя
