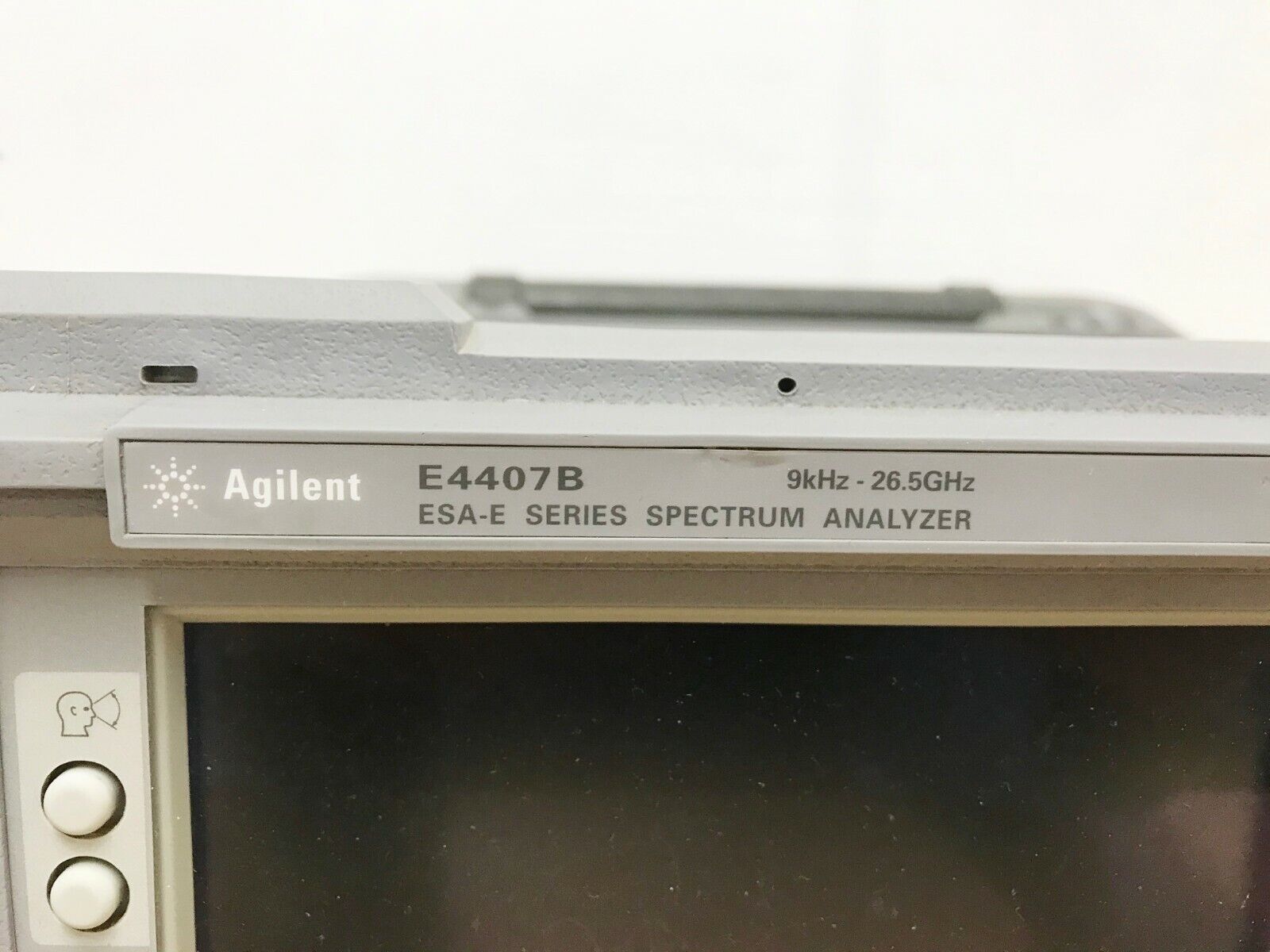

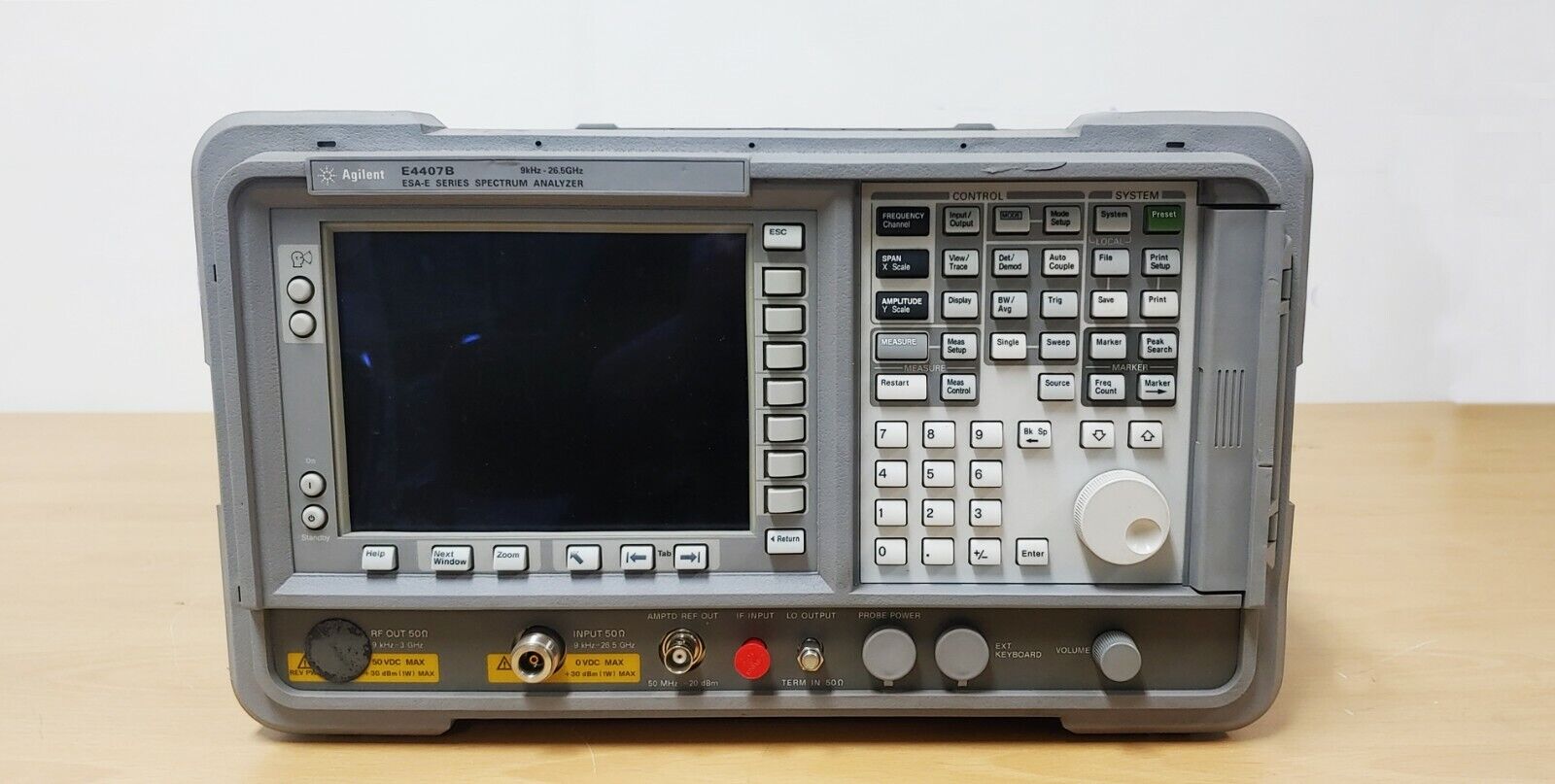

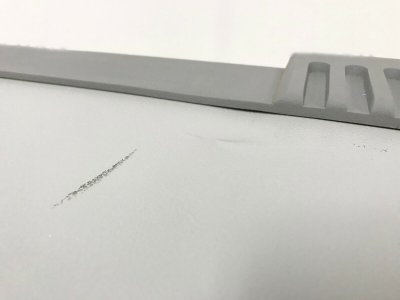

Анализатор спектра Agilent Technologies E4407B серии ESA (демонстрационный)
Анализатор спектра Agilent E4407B - это высокопроизводительный инструмент для исследования радиочастотных сигналов в диапазоне от 9 кГц до 26,5 ГГц. Благодаря быстрому времени развертки, устройство способно анализировать сигналы в полном высокочастотном диапазоне всего за одну миллисекунду. Это делает его идеальным для применения в различных областях, таких как разработка и тестирование радиоэлектронных устройств, исследование помех и многое другое.
Большой цветной VGA TFT-дисплей анализатора обеспечивает четкое и яркое изображение, облегчая просмотр и интерпретацию данных. Дополнительный выход на VGA-монитор позволяет использовать устройство в качестве внешнего спектрометра, что может быть полезно при проведении сложных измерений или презентаций.
Для защиты входных цепей анализатора от перегрузок и обеспечения безопасной работы с прибором, E4407B оснащен специальной системой защиты. Высокоскоростной вывод данных на PCL5-совместимые принтеры позволяет ускорить процесс документирования результатов измерений. Встроенный накопитель на гибких магнитных дисках предоставляет возможность хранения и повторного вызова настроек и результатов измерений.
Анализатор спектра Agilent E4407B обеспечивает высокую производительность и гибкость в широком спектре применений. Одной из ключевых особенностей этого устройства является его возможность автономной работы. Оснащенный аккумуляторной батареей, анализатор может работать до 1,9 часа без подключения к источнику питания. Это обеспечивает удобство использования устройства в полевых условиях и при проведении мобильных измерений.
Прибор также имеет возможность работы от источника постоянного тока с напряжением 12 вольт, что расширяет спектр его применения. Передняя панель анализатора защищена от дождя, а отверстия забора воздуха и вентилятор охлаждения предотвращают попадание пыли и влаги внутрь устройства.
Накопитель на гибком магнитном диске, которым оснащен анализатор, обеспечивает простое и удобное хранение данных, полученных в процессе измерений. Внутренняя файловая система позволяет ставить метки даты и времени, что упрощает организацию и управление данными.
Анализатор оснащен цветным дисплеем, который прекрасно отображает информацию, независимо от условий освещения и угла обзора. Автоматическая корректировка уровня фонового шума обеспечивает сохранение высокой точности измерений при изменении температуры окружающей среды.
В нашем магазине вы можете купить Анализатор спектра Agilent E4407B - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц. |
Макс. частота
|
26,5 ГГц. |
Диапазон частот | от 9 кГц до 26,5 ГГц |
Длительность развертки (< 3 ГГц) | от 1 мс до 4000 с |
Длительность развертки при нулевом обзоре | от 50 нс до 4000 с |
Дистанционная передача графика | 45 графиков/с |
Время установления рабочего режима | 5 минут |
Динамический диапазон | |
Полоса пропускания | от 10 Гц до 5 МГц; от 1 Гц с опцией 1D5/1DR |
Фазовый шум (отстройка 10 кГц) | -101 дБс/Гц 1 (до 6,7 ГГц) +20 lg N |
Пределы измерения уровня (опция 1DR) | от -140 2 до +30 дБм от -156 дБм 2 с опцией 1DS |
Точка пересечения 3-го порядка (TOI) (для динамич. диапазона, свободного от комбинационных составляющих) | +16 дБм |
Погрешность | |
Измерения частоты | ±101 Гц |
Установки полосы обзора | ±0,5% |
Измерения уровня | ±0,4 дБ |
Измерительные возможности | |
Доступные функции | Все функции базового анализатора, плюс: логарифмическая развертка, сегментированная развертка, опциональный предусилитель, статистика распределения мощности (CCDF), ЧМ демодуляция, регулируемое число точек развертки |
Наличие прикладных измерительных программ для следующих сфер применения | Измерение коэффициента шума, фазового шума, локализация повреждения в кабеле, кабельное ТВ |
Возможности модернизаций в будущем | Есть |
1 С опциями 1DS и 1DR. 2 С помощью различных конфигураций опций можно получить более высокие характеристики; так, с помощью опций 1DR, 1D5 и 1DS нижний предел чувствительности можно расширить до минус 167 дБм |
- Анализатор спектра
- Шнур питания
- Руководство пользователя
Дополнительные опции:
- 060 Низкий уровень индустриальных радиопомех
- 120 Устройство расширения динамического диапазона измерения относительного уровня мощности в соседнем канале (ACPR)
- 219 Специализированная программа измерения коэффициента шума
- 226 Специализированная программа измерения уровня фазового шума
- 304 Комплект, обеспечивающий высокое качество анализа сигналов радиоканала BluetoothTM
- 1D5 Высокостабильный опорный генератор
- 1DN Следящий генератор с импедансом 50 Ом
- 1DP Устройство входного импеданса 75 Ом
- 1DR Узкополосные фильтры
- 1DS Предусилитель A4H Интерфейсы GPIB и параллельный
- A5D Кабель питания для 12 B постоянного тока
- AYQ Демодулятор ЧМ сигналов и квазипиклвый детектор
- AYZ Устройство для работы с внешними преобразователями частоты
- B70 Программный пакет Benchlink
- B74 Аппаратные средства высокочастотной и цифровой связи
- B75 Комплект для повышения рабочих характеристик анализатора
- BAA Демодулятор ЧМ сигналов
- UKB Устройство расширения диапазона работы анализатора в область низких частот
- UK9 Защитная крышка передней панели
