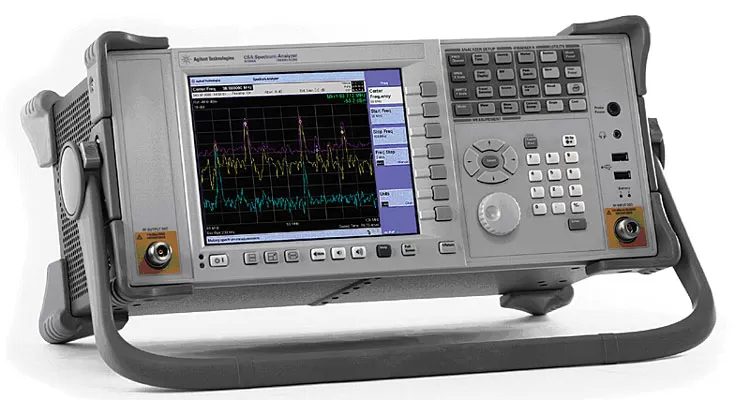

Анализатор спектра Agilent Technologies N1996A

Госреестр

Артикул: x-10400

Самый широкий динамический диапазон для такого ценового класса приборов достигнут благодаря бесподобно низкому уровню искажений, существенному улучшению шумовых характеристик и наличию в стандартной комплектации прибора полосы пропускания 10 Гц.

Подробнее

1 589 060 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Анализатор спектра Agilent Technologies N1996A — это высокопроизводительное устройство, предназначенное для исследования, анализа и измерения спектра радиочастотных сигналов. Этот прибор обеспечивает широкий диапазон частот — от 100 кГц до 3 и 6 ГГц, что делает его идеальным для использования в различных промышленных и научных приложениях.

Одной из ключевых особенностей N1996A является следящий генератор, который работает в диапазоне от 10 МГц до 3 и 6 ГГц. Благодаря этому устройству, пользователи могут генерировать и контролировать радиочастотные сигналы с высокой точностью.

Для улучшения чувствительности прибора, N1996A также оснащен предусилителем, который имеет полосу до 3 или 6 ГГц соответственно. Это позволяет устройству улавливать даже самые слабые сигналы и проводить точные измерения.

Уровень собственного шума устройства (DANL) составляет минус 156 дБм/Гц, что является одним из лучших показателей в своем классе. Это означает, что N1996A обеспечивает высокий уровень точности и надежности измерений.

N1996A имеет динамический диапазон, который достигает уровня точки пересечения третьего порядка (TOI) на уровне +18 дБм.

В нашем магазине вы можете купить Анализатор спектра Agilent Technologies N1996A или выбрать прибор из широкого ассортимента продукции Agilent Technologies. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Тип	Анализатор спектра
Мин. частота	100 кГц.
Макс. частота	6,0 ГГц.

Характеристики

Частотные параметры
Диапазон частот		от 100 кГц до 3 ГГц (опция 503) от 100 кГц до 6 ГГц (опция 506)
Погрешность измерения частоты		± (индицируемая частота х погрешн. опорной частоты + 0,5 х разрешение по горизонтали + 1 Гц)
Погрешность частоты внутреннего опорного генератора		≤ ± 5·10-6 за год (в пределах 2-летнего интервала между подстройками)
Старение		≤ ± 2·10-6 за год
Температурная нестабильность		≤ ± 1·10-6
Полоса пропускания
Полоса пропускания (ПП)		от 10 Гц до 200 кГц с шагом 1%; 250, 300 кГц, 1, 3 и 5 МГц
Избирательность (коэффициент прямоугольности) по уровням 60 дБ/3 дБ		Цифровые фильтры, АЧХ приблизительно Гауссовой формы
Полоса обзора > 0; ПП ≤ 200 кГц		< 8,4:1 (номинально)
Полоса обзора > 0; ПП ≤ 250 кГц		< 4,5:1 (номинально)
Нулевой обзор; ПП ≤ 10 кГц		< 6,5:1 (номинально)
Нулевой обзор; ПП ≤ 200 кГц		< 3:1 (номинально)
Погрешность
(ПП ≤ 200 кГц)		< 2 % при нулевом обзоре; < 7 % при полосе обзора > 0 (номинально)
(ПП = 250, 300 кГц, 1 и 3 МГц)		< 4 % при нулевом обзоре; < 4 % при полосе обзора > 0 (номинально)
Средний уровень собственного шума (чувствительность) (типично)
	Предусилитель включен, ПП 10 Гц	Предусилитель включен, ПП 10 Гц	Предусилитель включен, в полосе 1 Гц
500 MГц	-148 дБм	-130 дБм	-158 дБм/Гц
1 ГГц	-146 дБм	-128 дБм	-156 дБм/Гц
2 ГГц	-142 дБм	-124 дБм	-152 дБм/Гц
3 ГГц	-144 дБм	-130 дБм	-154 дБм/Гц
4 ГГц	-142 дБм	-128 дБм	-152 дБм/Гц
5 ГГц	-139 дБм	-125 дБм	-149 дБм/Гц
6 ГГц	-136 дБм	-122 дБм	-146 дБм/Гц
Фазовый шум
		-84 дБс при отстройке 10 кГц (типично) -124 дБс при отстройке 1 МГц (< 2,2 ГГц, номинально)
Длительность развертки и время обновления графика
Пределы установки длительности развертки (нулевой обзор)		от 2 мкс до 10 с
Обновление графика в режиме местного управления
Полоса обзора ≤ 100 МГц		3 обновления/с (максимум)
Полоса обзора = 1 ГГц		1 обновление/с (максимум)
Дистанционное управление разверткой и передачей графика
Полоса обзора = 0		120 мс (минимум)
Полоса обзора ≤ 100 МГц		180 мс
Полоса обзора = 3 ГГц		1 с
Амплитудная погрешность (от 20 до 30 °С)
Абсолютная, при 50 МГц (опорн. точка)		±0,4 дБ
Неравномерность АЧХ		±0,4 дБ от 100 кГц до 1 ГГц ±0,6 дБ от 1 до 2,7 ГГц ±0,7 дБ от 2,7 до 3 ГГц ±1,1 дБ от 3 до 6 ГГц
Точность воспроизведения шкалы		±0,2 дБ при уровне на смесителе от -10 до -80 дБм
Дополнительная погрешность при переключении полосы пропускания		±0,3 дБ
Дополнительная погрешность при переключении аттенюатора		±0,2 дБ (номинально)
Амплитудные параметры
Макс. средняя мощность непрерывного сигнала (ослабление аттенюатора ≥ 19 дБ)		+33 дБм
Макс. пост. составляющая		50 В пост. тока
Пределы ослабления входн. аттенюатора		от 0 до 40 дБ с шагом 1 дБ
Точка компрессии усиления на 1 дБ		+13 дБм (номинально)
Суммарная амплитудная погрешность (с достоверностью 95 %) (от 20 до 30°С, пиковый детектор, предусилитель выключены вх. сигнал от 0 до -50 дБм)		±0,5 дБ от 100 кГц до 1 ГГц ±0,6 дБ от 1 до 3 ГГц ±0,8 дБ от 3 до 6 ГГц
Продукты искажений и комбинационные составляющие
Интермодуляционные третьего порядка (точка пересечения третьего порядка TOI)		+18 дБм (номинально)
Гармонические второго порядка (точка пересечения второго порядка SHI)		+45 дБм (> 700 МГц); +30 дБм (< 700 МГц)
Комбинационные искажения		< -60 дБ (за исключением указанного в технических характеристиках)
Собственные комбинационные помехи		< -90 дБ (за исключением указанного в технических характеристиках)
Предусилитель		от 100 кГц до 3 ГГц (опция P03) от 100 кГц до 6 ГГц (опция P06)
Коэфф. усиления		22 дБ (номинально) до 2,7 ГГц 18 дБ (номинально) до 6 ГГц
Следящий генератор и внутренний мост		от 10 МГц до 3 или до 6 ГГц (опция TG3 или TG6)
Общие характеристики N1996A
Внутренняя память данных		2 Мбайта для установок пользователя и графиков
Экран индикатора		21,3 см (8,4 дюйма), цветной, XGA TFT-LCD (тонкопленочный, жидкокристаллический)
Масса с комплектом батарей		8,5 кг
Масса без комплекта батарей		7,5 кг
Габаритные размеры		без амортизаторов и ручек 17,7 х 42,5 х 23,2 см
Температура окружающей среды (рабочие условия)		питание от сети переменного тока: от 0 до + 40 °С; питание от батареи: от 0 до + 50 °С
Выход для питания пробника		+15 В при 150 мА -12 В при 150 мА
Совместимость по электромагнитным помехам N1996A
Напряженность электромагнитного поля (излучение)		CISPR 11, Class A
Напряжение помех (проводимость)		CISPR 11, Class A
Вход/выход
ВЧ вход		Соединитель типа N, розетка (50 Ом)
Выход следящего генератора		Соединитель типа N, розетка (50 Ом)
USB-A		USB 1.1 (только для устройств малой мощности)
LAN 10/100 Base-T		Соединитель RJ-45
Выход сигнала опорной частоты		Соединитель BNC (розетка), 10 МГц, 0 дБм (номинально)
Вход сигнала опорной частоты		Соединитель BNC (розетка), частота: 1 МГц; 2,048 МГц; 4,95 МГц; 10 МГц; 13 МГц; 15 МГц; 19,6608 МГц; 0,5 Гц (с четным секундным тактом), уровень от -5 до +10 дБм (номинально)
Вход внешнего запуска N1996A		Соединитель BNC (розетка)

Комплектация

Анализатор спектра;
Кабель питания;
Руководство пользователя.
