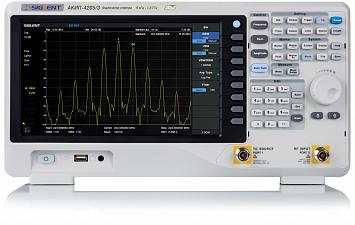

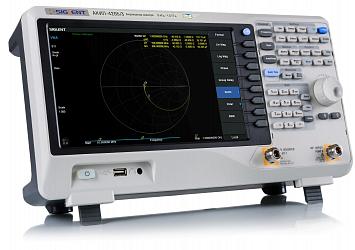

Анализатор спектра АКИП-4205/3

Артикул: x-02303

Прибор 2в1 – Анализатор спектра и Векторный анализатор (измерение S11, S21) Предустановлена опция расширенный набор измерений (Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот).

Подробнее

191 045 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Анализатор спектра АКИП-4205/3 представляет собой высокоточный и многофункциональный инструмент для анализа радиосигналов в частотном диапазоне от 9 килогерц до 2.1 гигагерц. Благодаря широкому диапазону частот и высокой точности измерения данный анализатор отлично подходит для выполнения различных видов радиоизмерений, включая измерение амплитуды, фазы, мощности, спектра и прочих параметров сигнала.

Уровень собственных шумов устройства не превышает -146 дБм/ГГц, что гарантирует высокую чувствительность и точность проводимых измерений. Анализатор спектра АКИП-4205/3 обладает высоким уровнем фазового шума, что дает возможность использовать его для анализа сложных сигналов с наименьшими искажениями. Точность измерения амплитуды составляет не более 0,7 дБ, что свидетельствует о высокой точности и надежности данного прибора.

Одно из преимуществ этого анализатора заключается в наличии встроенного предусилителя и функции маркерных измерений, которые позволяют проводить более точные и подробные измерения и анализировать сложные сигналы с наименьшими потерями. Чтобы расширить возможности устройства, предусмотрены различные программные опции. Среди них трекинг-генератор, набор дополнительных измерений, рефлектометр и фильтры для электромагнитной совместимости.

Одной из главных характеристик данного спектрометра является его способность измерять параметры мощности сигнала. В соответствии с требованиями к исследуемому устройству, доступны различные варианты измерения мощности. Можно, к примеру, измерить общую мощность сигнала в указанном частотном диапазоне, вычислить мощность в каждом отдельном канале или провести измерение мощности во временном диапазоне.

Также, анализатор спектра АКИП-4205/2 дает возможность проводить измерения на ряде частот одновременно, что существенно ускоряет процесс тестирования. Наличие встроенной памяти на 256 Мб позволяет сохранять результаты замеров для последующего анализа.

В нашем магазине вы можете купить Анализатор спектра АКИП-4205/3 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

Частотный диапазон: 9 кГц...2,1 ГГц (АКИП-4205/1).
Сред. уровень собственных шумов: <-146 дБм/Гц.
Фазовый шум: от −115 дБн/Гц при отстр. на 10 МГц −1 ГГц.
Погрешность измерения амплитуды < 0,7 дБ.
Разрешение полосы пропускания: 10 Гц.
Встроенный предусилитель, маркерные измерения.
Программа опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор.
Диагональ экрана 25,6 см (разрешение 1024x600).
Интерфейсы USB, LAN.
Совместимость АКИП-4205/1 TG с комплектом аксессуаров для измерения КСВН и коэффициента затухания RB3X20.

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	1,5 ГГц
Мин. полоса пропускания	1 Гц
Макс. полоса пропускания	1 МГц

Характеристики

Частота
Частотный диапазон	9 кГц…1500 МГц
Разрешение	1 Гц
Погрешность источника опорной частоты	± 5*10-7/год
Полоса обзора	Нулевая; 100 Гц…2,1 ГГц
Плотность фазовых шумов	-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц
Скорость развертки	24 мс…1000 с
Полоса пропускания
Полоса пропускания ПЧ	10 Гц… 3 МГц (шаг 1-3-10)
Погрешность установки полосы пропускания ПЧ	± 5 %
Избирательность по уровням (60 дБ/ 3 дБ)	4,8:1
Полоса пропускания видео	1 Гц…3 МГц (шаг 1-3-10)
Амплитуда
Диапазон измерений	От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен
Аттенюатор	0 … 51 дБ ( шаг 1 дБ)
Предусилитель	20 дБ, 9 кГц…3,2 ГГц
Максимальный входной уровень	± 50 Впост
Опорный уровень	-100 дБм…+30 дБм (шаг 1 дБ)
Средний уровень собственного шума (DANL)	С выключенным предусилителем: -100 дБм: 9 кГц…100 кГц -97 дБм: 100 кГц…1 МГц -122 дБм: 1 МГц…10 МГц -127 дБм: 10 МГц…200 МГц -125 дБм: 200 МГц…2,1 ГГц -116 дБм: 2,1 МГц…3,2 ГГц С включенным предусилителем: -107 дБм: 9 кГц…100 кГц -122 дБм: 100 кГц…1 МГц -138 дБм: 1 МГц…10 МГц -146 дБм: 10 МГц…200 МГц -145 дБм: 200 МГц…2,1 ГГц -135 дБм: 2,1 МГц…3,2 ГГц Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц	С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм)
КСВ	≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ)
Гармонические искажения второго порядка	- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка	+10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Трекинг генератор
Диапазон частот	100 кГц…2100 МГц
Выходной уровень	-20 дБм…0 дБм (разрешение 1 дБ)
Неравномерность АЧХ	± 3 дБ
ЭМС (Опция)
Полоса пропускания ПЧ	200 Гц, 9 кГц, 120 кГц (-6 дБ)
Детектор	квазипиковый детектор
Рефлектомер (опция)
Виды измерений	Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)
Расширенные иземерени (опция)
Виды измерений	Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот
Входы
ВЧ вход	Соединитель N-типа; 50 Ом
Трекинг генератор	Соединитель N-типа; 50 Ом
Выход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
Внешняя синхронизация	Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
ДУ	LAN, USB, RS232
Память
Память	Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
Дисплей	25,6 см, ЖК, разрешение 1024х600
Потребляемая мощность	30 Вт
Условия эксплуатации	0…+50 °С
Габаритные размеры	393х207х116,5 мм (Ш × В × Г)
Вес	≤ 4,6 кг (включая трекинг генератор)
Питание	100…240 В (автовыбор), 45…440 Гц

Комплектация

Анализатор спектра АКИП-4205/3 .
Шнур питания
Кабель USB
CD с ПО

Документы

Расширенные характеристики АКИП-4205 3 536,6 кб
