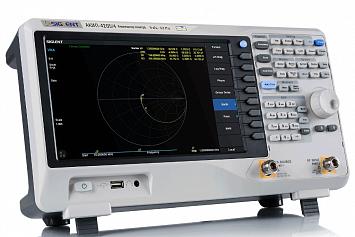

Анализатор спектра АКИП-4205/4

Артикул: x-02314

Прибор 2в1 – Анализатор спектра и Векторный анализатор. Встроенный трекинг-генератор. Предустановлена опция расширенный набор измерений. Программные опции - измерение расстояния до повреждения, фильтры ЭМС и квазипиковый детектор, анализ параметров модуляции.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор спектра АКИП-4205/4 - это современный и многофункциональный прибор, предназначенный для исследования и анализа радиочастотных сигналов в широком диапазоне частот. Одной из ключевых особенностей данной модели является наличие режима векторного анализатора цепей, который позволяет проводить измерения таких параметров, как S11 и S21. Это дает возможность использовать прибор не только для анализа спектра сигналов, но и для проверки качества соединений и компонентов в различных радиотехнических устройствах.

Встроенный предусилитель обеспечивает высокую чувствительность прибора, позволяя проводить измерения слабых сигналов с большой точностью. Встроенный трекинг-генератор позволяет создавать тестовые сигналы для проверки характеристик исследуемых устройств.

Программные опции анализатора АКИП-4205/4 предоставляют дополнительные возможности для проведения сложных измерений, включая определение расстояния до места повреждения в кабелях и проводке, расширенный набор измерительных функций, фильтры для обеспечения электромагнитной совместимости и анализ параметров модуляции сигналов.

Анализатор спектра АКИП-4205/4 представляет собой высокотехнологичное устройство, которое обеспечивает быстрое и точное измерение параметров радиочастотного спектра. Одним из ключевых преимуществ данного прибора является наличие внутренней памяти объемом 256 МБ, которая позволяет сохранять полученные данные для последующего анализа или обработки.

Разрешение полосы пропускания анализатора может быть установлено в диапазоне от 1 Гц, что обеспечивает возможность проведения самых точных и детальных измерений. Кроме того, устройство оснащено функцией дистанционного управления через веб-браузер, что позволяет осуществлять контроль над работой прибора с любого устройства, подключенного к сети Интернет.

В нашем магазине вы можете купить Анализатор спектра АКИП-4205/4 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

Режим векторного анализатора цепей в базовой комплектации (измерение S11, S21).
Встроенный предусилитель.
Встроенный трекинг-генератор.
Программные опции - измерение расстояния до повреждения, расширенный набор измерений, фильтры ЭМС и квазипиковый детектор, анализ параметров модуляции.
Внутренняя память 256 МБ.
Разрешение полосы пропускания от 1 Гц.
Дистанционное управление с ПК или мобильных устройств через веб-браузер.

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	3,2 ГГц
Мин. полоса пропускания	1 Гц
Макс. полоса пропускания	1 МГц

Характеристики

Частота
Диапазон частот	9 кГц…3,2 ГГц
Разрешение	1 Гц
Погрешность источника опорной частоты	± (110-6 +510-7 *N), где N – количество лет выпуска из производства
Полоса обзора	Нулевая; 100 Гц…3,2 ГГц
Плотность фазовых шумов	-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц; -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц; -115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц
Скорость развертки	1 мс … 3200 с
Полоса пропускания
Полоса пропускания ПЧ	1 Гц… 1 МГц (шаг 1-3-10)
Погрешность установки полосы пропускания ПЧ	< 5 %
Избирательность по уровням (60 дБ/ 3 дБ)	4,8:1
Полоса пропускания видео	1 Гц…1 МГц (шаг 1-3-10)
Амплитуда
Диапазон измерений	От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен
Логарифмическая шкала	1 дБ … 200 дБ
Единицы измерения	дБм, дБмВ, дБмкВ, дБмкА, В, Вт
Аттенюатор	0 … 50 дБ ( шаг 1 дБ)
Предусилитель	20 дБ
Максимальный измеряемый входной уровень	± 50 Впост +30 дБм, 3 минуты, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен
Защита входа	+33 дБм, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен
Опорный уровень	-200 дБм…+30 дБм (шаг 1 дБ)
Средний уровень собственного шума (DANL)	С выключенным предусилителем: -107 дБм: 100 кГц…1 МГц; -132 дБм: 1 МГц…10 МГц; -137 дБм: 10 МГц…200 МГц; -135 дБм: 200 МГц…1,5 ГГц; -126 дБм: 1,5 ГГц…3,2 ГГц С включенным предусилителем: -132 дБм: 100 кГц…1 МГц; -148 дБм: 1 МГц…10 МГц; -156 дБм: 10 МГц…200 МГц; -155 дБм: 200 МГц…1,5 ГГц; -145 дБм: 1,5 ГГц…3,2 ГГц Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение > 50
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц	С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм); С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм)
КСВ	≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ)
Гармонические искажения второго порядка	65 дБн: ≥50 МГц; предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка	+10 дБм: ≥50 МГц; предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ
Детекторы графика	Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ
Трекинг генератор
Диапазон частот	100 кГц…3200 МГц
Диапазон установки уровня	-20 дБм…0 дБм (разрешение 1 дБ)
Неравномерность АЧХ	± 3 дБ
Векторный анализатор
Виды измерений	S11, S21
Диапазон частот	100 кГц…3,2 ГГц
Полоса фильтра ПЧ (IFBW)	10 кГц
Динамический диапазон	IFBW 10 кГц; 75 дБ: 100 кГц…10 МГц; 60 дБ: 10 МГц…1,5 ГГц; 55 дБ: 1,5 ГГц…3,2 ГГц
Уровень шума	0,1 дБ, RBW 10 кГц
Выходная мощность	-5 дБм
Формат отображения	Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза
Количество точек данных	101…751
ЭМС (опция)
Полоса пропускания ПЧ	200 Гц, 9 кГц, 120 кГц (-6 дБ)
Детектор	Пиковый, средний, СКЗ, квазипиковый детектор (время накопления 0 мкс…10 с) согласно CISPR 16-1-1
Расстояние до повреждения (опция)
Диапазон частот	100 кГц…3,2 ГГц
Максимальная дистанция	(7,68 х 1010 х коэффициент укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц))
Коэффициент укорочения (Velocity Factor)	(7,68 х 108 х коэффициент укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц))
Калибровка	S11, OSL («Open-Short-Load»)
Окна	Прямоугольное, Хэмминга
Анализ аналоговых модуляций (опция)
АМ	20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Глубина модуляции: 5%...95%, погрешность ± 4 %
ЧМ	20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Девиация: 1 Гц...400 кГц, погрешность ± 4 %
Анализ цифровых модуляций (опция)
Тип модуляций	АМн: 2АМн; ЧМн: 2,4, 8, 16 уровней; MSK: GMSK (Гауссовская частотная модуляция с минимальным сдвигом); ФМн: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128, 256
Длина выборки для измерений	16…4096
Точки/Символы	4, 6, 8, 10, 12, 14, 16
Символьная скорость	1 кбит/с…2,5 Мбит/с
Расширенные измерительные функции (опция)
Виды измерений	Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, TOI, Водопадная диаграмма (Waterfall)
Входы
ВЧ вход (Порт 2)	Соединитель N-типа; 50 Ом
Трекинг генератор (Порт 1)	Соединитель N-типа; 50 Ом
Выход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частотыс	Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
Внешняя синхронизация	Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
ДУ	LAN, USB, опциональный адаптер USB-GPIB Поддержка HTML 5
Общие характеристики
Память	Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
Дисплей	Емкостной сенсорный ЖК, диагональ 25,6 см, разрешение 1024х600
Напряжение питания	100...240 В, 50/60 Гц; 100...120 В, 400 Гц (автовыбор)
Потребляемая мощность	35 Вт максимум
Условия эксплуатации	0…+40 °С
Габаритные размеры (Ш × В × Г)	393 х 207 х 116,5 мм
Вес	≤ 4,4 кг

Комплектация

Анализатор спектра АКИП-4205/4
Шнур питания
Кабель USB
CD с ПО
Опция SVA1000X-AMK (активирована)
