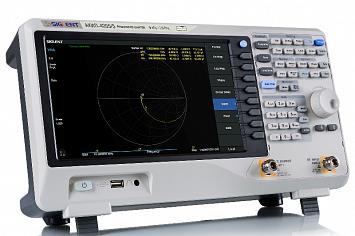

Анализатор спектра АКИП-4205/5
Программные опции — измерение расстояния до повреждения, расширенный набор измерений, фильтры ЭМС и квазипиковый детектор, анализ параметров модуляции (цифровая/аналоговая).
АКИП 4205-5 - это универсальный анализатор спектра и векторный анализатор, который объединяет два модуля для определения электрических и радионавигационных параметров. Это устройство позволяет выполнять обширный ряд измерений в частотном спектре от 9 килогерц до 7,5 гигагерца, что делает его подходящим для разнообразных приложений, включающих тестирование, исправление и создание радиоэлектронного оборудования.
АКИП 4205-5 обладает средним уровнем внутреннего шума -156 дБм и обеспечивает высокоточное определение амплитуды и фазы сигнала. Уровень фазового шума устройства равен -95 дБ/Гц - отличное значение для подобного рода анализаторов. Неточность определения амплитуды не превышает 0.7 дБ, гарантируя точность измерений даже при сложных условиях. Ширина полосы пропускания устройства составляет 1 герц, позволяя анализировать сигналы с высоким разрешением.
Интегрированный предусилитель усиливает слабые сигналы, расширяя возможности АКИП 4205-5 и делая его оптимальным для проверки маломощных приборов. Используя этот анализатор, вы сможете получить точные и достоверные результаты измерений. AКИП-4205/5 оборудован встроенным трекинг-генератором, который дает возможность проводить измерения на различных частотах. В его составе также присутствуют различные опции: измерение дистанции до повреждений, дополнительные наборы замеров, EMC-фильтры и квазипиковые детекторные устройства, анализ характеристик модуляции.
Сенсорный емкостный экран с диагональю 25,6 сантиметра и разрешением 1024×600 точек украшает лицевую панель устройства. Для обеспечения взаимодействия с другими приборами и системами предусмотрены интерфейсы USB и LAN, а также опциональный адаптер USB-GPIB. Управлять работой анализатора можно дистанционно через веб-обозреватель с компьютера или мобильного девайса. Таким образом, AКИП-4205/5 представляет собой хороший выбор для тех, кому требуется надежный и точный анализатор спектра с богатым функционалом.
В нашем магазине вы можете купить Анализатор спектра АКИП-4205/5 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц |
Макс. частота
|
7,5 ГГц |
Мин. полоса пропускания
|
1 Гц |
Макс. полоса пропускания
|
3 МГц |
Частота | |
Диапазон частот | 9 кГц…7,5 ГГц |
Разрешение | 1 Гц |
Погрешность источника опорной частоты | ± (1*10-6+5*10-7*N), Где N – количество лет выпуска из производства |
Полоса обзора | Нулевая (0 Гц); 100 Гц…7,5 ГГц |
Плотность фазовых шумов | -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
Скорость развертки | 1 мс … 7500 с |
Полоса пропускания | |
Полоса пропускания ПЧ | 1 Гц… 3 МГц (шаг 1-3-10) |
Погрешность установки полосы пропускания ПЧ | < 5 % |
Избирательность по уровням (60 дБ/ 3 дБ) | 4,8:1 |
Полоса пропускания видео | 1 Гц…10 МГц (шаг 1-3-10) |
Амплитуда | |
Диапазон измерений | От среднего уровня собственных шумов (DANL): до +10 дБм в полосе от 100 кГц до 1 МГц (предус. выключен); до + 20 дБм в полосе от 1 МГц до 7,5 ГГц (предус. выключен). |
Логарифмическая шкала | 1 дБ … 200 дБ |
Единицы измерения | дБм, дБмВ, дБмкВ, дБмкА, В, Вт |
Аттенюатор | 0 … 50 дБ (шаг 1 дБ) |
Предусилитель | 20 дБ |
Максимальный измеряемый входной уровень | ± 50 Впост +30 дБм, 3 минуты, частота несущей ≥ 10 МГц, аттенюатор >20 дБм, предусилитель выключен |
Защита входа | +33 дБм, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен |
Опорный уровень | -200 дБм…+30 дБм (шаг 1 дБ) |
Средний уровень собственного шума (DANL) | С выключенным предусилителем (PA off): -105 дБм: 100 кГц…1 МГц -122 дБм: 1 МГц…10 МГц -142 дБм: 10 МГц…200 МГц -142 дБм: 200 МГц…1,5 ГГц -140 дБм: 1,5 ГГц…3,2 ГГц -137 дБм: 3,2 ГГц….5 ГГц -136 дБм: 5 ГГц….6,5 ГГц -134 дБм: 6,5 ГГц….7,5 ГГц С включенным предусилителем (PA on): -133 дБм: 100 кГц…1 МГц -151 дБм: 1 МГц…10 МГц -161 дБм: 10 МГц…200 МГц -159 дБм: 200 МГц…1,5 ГГц -159 дБм: 1,5 ГГц…3,2 ГГц -157 дБм: 3,2 ГГц….5 ГГц -157 дБм: 5 ГГц….6,5 ГГц -155 дБм: 6,5 ГГц….7,5 ГГц Параметры нормируются при условиях: ослабление 0 дБ, RBW =1 Гц, усреднение > 50, TG выключен |
Пределы допускаемой абс. погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм) |
КСВ | ≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 20 дБ) |
Гармонические искажения второго порядка (SHI) | - 65 дБн: ≥50 МГц Предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ |
Интермодуляционные искажения 3-его порядка (TOI) | +14 дБм: ≥50 МГц Предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ |
Детекторы графика | Полож. пика, отриц. пика, мгновенного значения, нормальный, средний (В/скз/ Видео) |
Трекинг генератор (TG) | |
Диапазон частот | 100 кГц…7500 МГц |
Диапазон установки уровня | -20 дБм…0 дБм (разрешение 1 дБ) |
Неравномерность АЧХ | ± 3 дБ |
Векторный анализатор | |
Виды измерений | S11, S21 |
Диапазон частот | 100 кГц…7,5 ГГц |
Полоса фильтра ПЧ (IFBW) | 10 кГц |
Динамический диапазон | При IFBW =10 кГц, уровень -5дБм, усреднение 50 60 дБ: 100 кГц…10 МГц 90 дБ: 10 МГц…1,5 ГГц 90 дБ: 1,5 ГГц…3,2 ГГц 80 дБ: 3,2 ГГц…7,5 ГГц |
Уровень шума | 0,1 дБ, RBW 10 кГц |
Выходная мощность | -5 дБм |
Формат отображения | Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза |
Количество точек данных | 101…751 (зав. уст. 201) |
ЭМС (Опция –XXX-EMI) | |
Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) |
Детектор | Пиковый, средний, СКЗ, квазипиковый детектор (согласно норм CISPR 16-1-1), время накопления 0 мкс…10 с, пакет ПО EasySpectrum |
Расстояние до повреждения (Опция- XXX-DTF) | |
Диапазон частот | 100 кГц…3,2 ГГц |
Максимальная дистанция | (7,68 х 1010 х коэффициент укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц)) |
Разрешение | (7,68 х 108 х коэф.т укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц)) |
Коэффициент укорочения | 0,1…1 (Velocity Factor) |
Калибровка | S11, OSL («Open-Short-Load») |
Окна | Прямоугольное, Хэмминга |
Анализ цифровых модуляций (Опция-XXX-AMA) | |
Тип модуляций | АМн: 2АМн; ЧМн: 2, 4, 8, 16 уровней; MSK: GMSK (Гауссовская частотная модуляция с миним. сдвигом); ФМн: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128, 256 |
Длина выборки для измерений | 16…4096 |
Точки/Символы | 4, 6, 8, 10, 12, 14, 16 |
Символьная скорость | 1 кбит/с…2,5 Мбит/с |
Расширенные измерительные функции (Опция – ХХХ -AMK) | |
Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, TOI, водопадная диаграмма спектра (Waterfall) |
Входы | |
ВЧ вход (Порт 2) | Соединитель N-типа; 50 Ом (розетка) |
Трекинг генератор TG (Порт 1) | Соединитель N-типа; 50 Ом (розетка) |
Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм |
Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) |
Аудиовыход | 3,5 мм (Jack) |
ДУ | LAN, USB, опциональный адаптер USB-GPIB (поддержка HTML 5) |
Общие данные | |
Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ |
Дисплей | Сенсорный емкостной ЖК, диагональ 25,6 см, разрешение 1024х600 |
Напряжение питания | 100...240 В, 50/60 Гц; 100...120 В, 400 Гц (автовыбор) |
Потребляемая мощность | 70 Вт максимум |
Условия эксплуатации | 0…+40 °С |
Габаритные размеры | 393 х207 х116,5 мм (Ш × В × Г) |
Вес | ≤ 4,7 кг |
