Анализатор спектра АКИП-4211/1
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы сигналов и спектра
-Анализатор спектра АКИП-4211/1АвтотестерыАнализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
168 105 руб./шт
Уточняйте наличие
Нашли дешевле?
-
+
В корзинуВ корзине
Купить в 1 клик
Рассчитать доставку
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

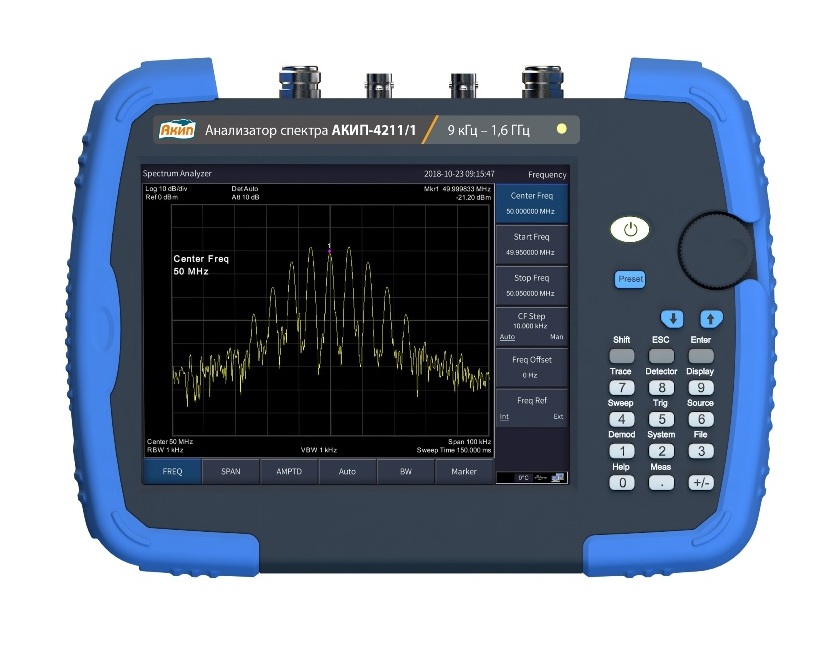

Особенности анализатора спектра АКИП-4211/1:
- Портативный анализатор спектра
- Частотный диапазон: 9 кГц ...1,6 ГГц
- Средний уровень собственных шумов: <-150 дБм
- Фазовый шум: от -107 дБн/Гц при отстройке на 1 МГц @ 1 ГГц
- Разрешение полосы пропускания (RBW) от 10 Гц
- Программная опция: трекинг генератор (TG)
- Встроенный предусилитель, маркерные измерения
- Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц)) и квазипиковый детектор
- Демодуляция АМ/ЧМ сигналов
- Сенсорный экран, диагональ экрана 20,32 см (разрешение 1024x768)
- Интерфейсы: USB (USB TMC), LAN
- Встроенный литиевый аккумулятор, до 4 часов непрерывной работы
Характеристики
Тип
|
Анализатор спектра портативный |
Мин. частота
|
9 кГц. |
Макс. частота
|
1.6 ГГц |
Мин. полоса пропускания
|
10 Гц. |
Макс. полоса пропускания
|
3 МГц. |
Характеристики
Частотный диапазон | 9 кГц … 1,6 ГГц | |
Разрешение | 1 Гц | |
Погрешность источника опорной частоты (в год) | ±1·10-6 | |
Температурная нестабильность частоты | ±2,5·10-6 | |
Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | |
Плотность фазовых шумов (ПЧ=1 кГц | -80 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -107 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц | |
Скорость развертки | 10 мс … 3000 с | |
Тип развертки | Непрерывная, однократная | |
Полоса пропускания ПЧ | 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц | |
Погрешность полос пропускания фильтров ПЧ (Гц) | <5% - для FПЧ ≤1 МГц | |
Коэффициент прямоугольности фильтров ПЧ | 5:1 по уровням -60 дБ и -3 дБ | |
Полоса пропускания видео | 10 Гц…3 МГц | |
Диапазон измерений | От среднего уровня собственных шумов до +20 дБм предусилитель выключен | |
Аттенюатор | 0 … 40 дБ (шаг 1 дБ) | |
Предусилитель | 20 дБ (100 кГц … 1,6 ГГц) | |
Максимальный входной уровень | ± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм) | |
Опорный уровень | -80 дБм…+30 дБм (шаг 0,1 дБ) | |
С выключенным предусилителем | С включенным предусилителем | |
1 МГц…1 ГГц | -130 дБм | -150 дБм |
1 ГГц…1,6 ГГц (АКИП-4211/1) | -128 дБм | -148 дБм |
Неравномерность АЧХ | Параметры нормируются при условиях: ослабление 0 дБ, ПЧ = 1 Гц, усреднение ≥ 50, 50 Ом. С выключенным предусилителем: ±0,8 дБ (несущая ≥100 кГц). С включенным предусилителем: ±0,9 дБ (несущая ≥1 МГц) Параметры нормируются при условиях: ослабление 20 дБ, опорная частота 50 МГц | |
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ±0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ±1,5 дБ (вх. уровень – 40 дБм) | |
КСВ | ≤ 1,5 (1 МГц…3,6 ГГц, аттенюатор 10 дБ) | |
Гармонические искажения второго порядка | - 65 дБн: несущая ≥50 МГц | |
Интермодуляционные искажения третьего порядка | 10 дБм: несущая ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | |
Уровень компресии усиления на 1 дБ | > 2 дБм: несущая ≥50 МГц | |
Остаточные отклики ПЧ во всей полосе частот | < -85 дБм: 50 Ом, аттенюатор 0 дБ | |
Паразитные составляющие | < -60 дБн (уровень на смесителе -30 дБм) | |
Диапазон частот TG | 100 кГц…1,6 ГГц | |
Диапазон частот сигнала синодальной формы | - | |
Выходной уровень | -30 дБм…0 дБм | |
Дискретность установки | 1 дБ | |
Неравномерность АЧХ | ± 3 дБ | |
Защита входа от обратной мощности | ± 30 дБм, ±50 В | |
Аналоговый удиодемодулятор (АМ/ЧМ) | 100 кГц…1,6 ГГц | |
Измерений параметров | 100 кГц…1,6 ГГц | |
АМ-сигнала | Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции <1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины модуляции: ±4% |
|
Измерений параметров | 100 кГц…1,6 ГГц | |
ЧМ-сигнала | Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции <1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Девиация частоты: 20 Гц … 200 кГц Погрешность измерения девиации частоты: ±4% | |
Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц | |
Погрешность измерения | ±(Fизм*1·10-6 +разрешение) | |
ВЧ вход | Соединитель N-типа; 50 Ом | |
Трекинг генератор | Соединитель N-типа; 50 Ом | |
Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | |
Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; 0 … 10 дБм | |
Внешняя синхронизация | Соединитель BNC-типа; TTL совместимый сигнал | |
ДУ | LAN (10/100 Base, RJ-45), USB (USB TMC) | |
Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ | |
Дисплей | Сенсорный емкостной ЖК, 25,6 см, разрешение 1024х600 | |
Потребляемая мощность | 45 Вт (макс.) | |
Условия эксплуатации | 0…+40 °С | |
Габаритные размеры | 265 х 190 х 58 мм (Ш × В × Г) | |
Вес | ≤ 2,5 кг | |

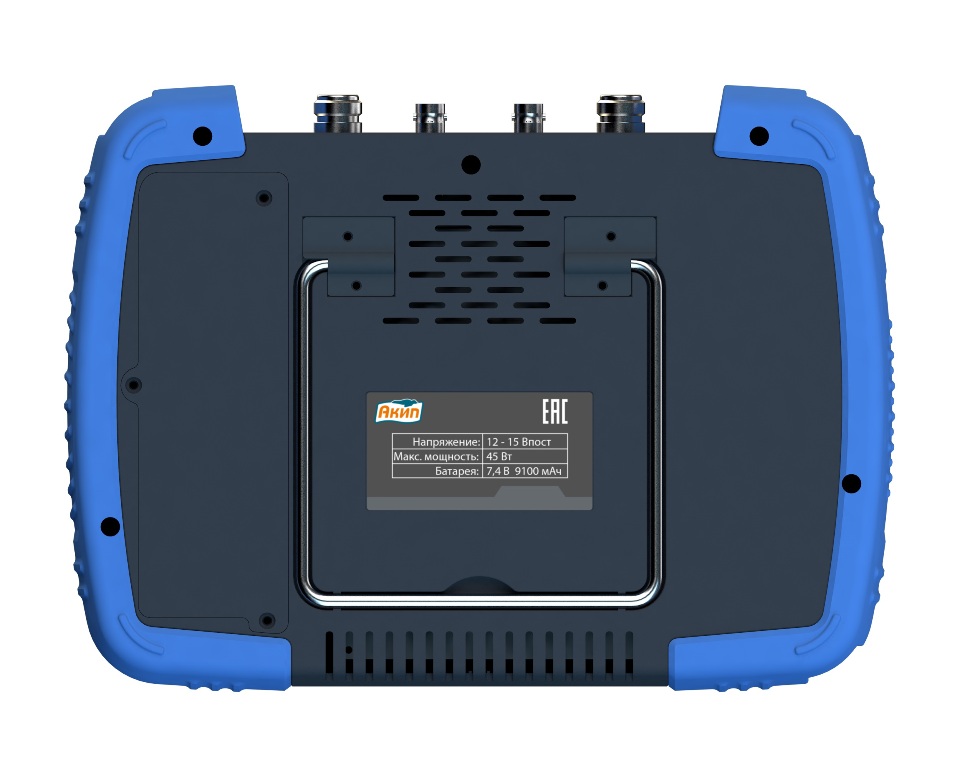

Питание | Литиевая батарея 7,4В, 9100 мАч AC-DC адаптер: 100…240 В, 50/60 Гц (вход), 12 - 15 В (выход) |
Документы
AKIP_4211_1_2
337,9 кб
