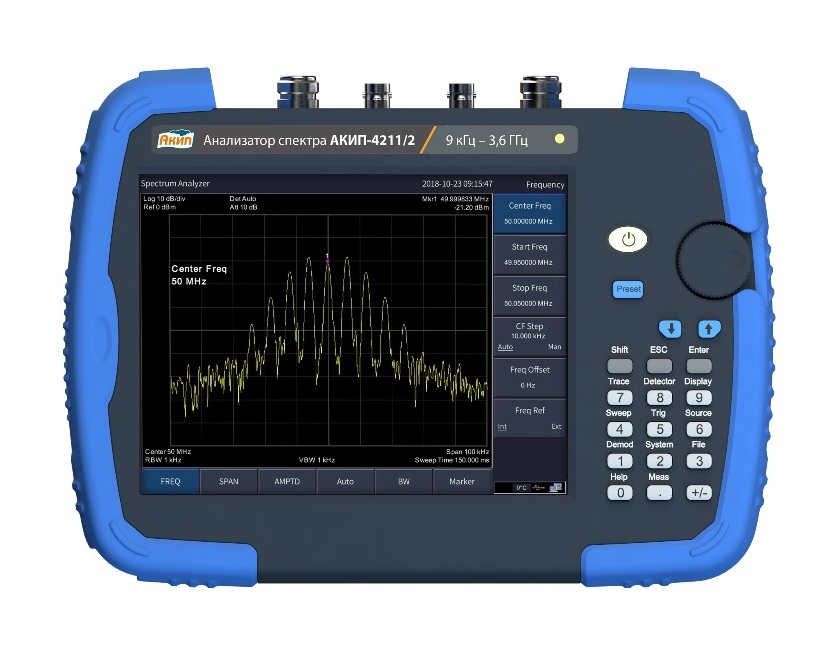

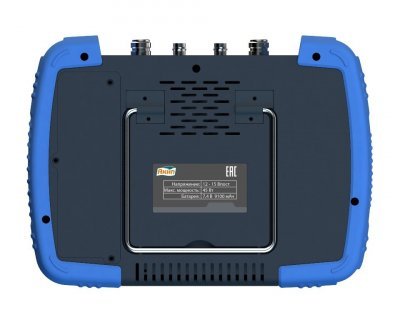

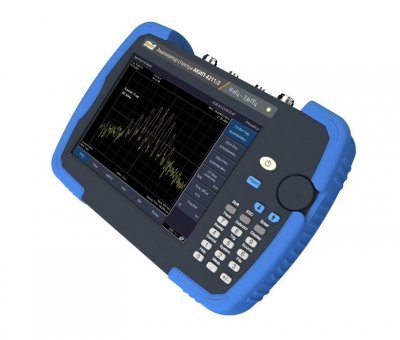

Анализатор спектра АКИП-4211/2

Госреестр

Артикул: x-10857

Портативный анализатор радиочастотных спектров АКИП-4211/2 обладает высокой точностью и работает в широком диапазоне частот от 9 килогерц до 3,6 гигагерца. Прибор обладает низким уровнем собственного шума, что позволяет проводить высокоточные измерения слабых сигналов.

Уровень фазового шума регулируется и составляет от -107 дБн/Гц для стабильных измерений на высоких частотах. Возможность настройки разрешения полосы пропускания варьируется от 10 герц, что помогает провести тонкую настройку параметров.

Подробнее

276 640 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Функция трекинг-генератора доступна в виде программного обеспечения, а наличие предусилителя и маркерных измерений обеспечивает дополнительную точность. Функции фильтров ЭМС и квазипикового детектора помогают анализировать сигналы согласно стандартам электромагнитной совместимости.

АКИП-4211/2 подходит для тестирования и создания радиоэлектронных приборов, а также полевых испытаний и регулировки радиооборудования, благодаря встроенному аккумулятору с продолжительностью работы до 4 часов. Анализатор радиоспектра АКИП-4211/2 - это современное портативное устройство для анализа радиоволновых сигналов в широком частотном диапазоне от 9 кГц до 3,6 ГГц.

Устройство оснащено встроенным усилителем и метками для обеспечения высокоточных измерений. В соответствии с стандартами электромагнитной совместимости используются фильтры ЭМ и квази-пиковый корректор. Устройство оборудовано сенсорным экраном 20,32 сантиметра по диагонали с разрешением 1024 x 768 для удобства использования.

Также устройство оснащено интерфейсами USB (USB TMC) и локальной сетью для передачи данных на прочие устройства и сети. Литий-ионная батарея обеспечивает автономную работу на протяжении до 4-х часов. Когда активирована опция “Трекинг-генератор” (TG), становится доступным режим генерации гармонического сигнала в диапазоне частот от 35 до 360 МГц с регулировкой уровня сигнала в пределах от -40 до 0 дБм. Данный режим позволяет применять анализатор спектров как генератор высокочастотных сигналов для различных радиотехнических задач.

В нашем магазине вы можете купить Анализатор спектра АКИП-4211/2 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

Портативный анализатор спектра
Частотный диапазон: 9 кГц ...3,6 ГГц (АКИП-4211/2)
Средний уровень собственных шумов: <-150 дБм
Фазовый шум: от -107 дБн/Гц при отстройке на 1 МГц @ 1 ГГц
Разрешение полосы пропускания (RBW) от 10 Гц
Программная опция: трекинг генератор (TG)
Встроенный предусилитель, маркерные измерения
Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц)) и квазипиковый детектор
Демодуляция АМ/ЧМ сигналов
Сенсорный экран, диагональ экрана 20,32 см (разрешение 1024x768)
Интерфейсы: USB (USB TMC), LAN
Встроенный литиевый аккумулятор, до 4 часов непрерывной работы
При активации опции «Трекинг генератор»/TG) доступен режим формирования непрерывного гармонического колебания 35 МГц … 3,6 ГГц (ВЧ генератор/ синусоид. форма), диапазон регулировки уровня -40 дБм…0 дБм

Характеристики

Тип	Анализатор спектра портативный
Мин. частота	9 кГц.
Макс. частота	3,6 ГГц
Мин. полоса пропускания	10 Гц.
Макс. полоса пропускания	3 МГц.

Характеристики

Частотный диапазон	9 кГц … 3,6 ГГц
Разрешение	1 Гц
Погрешность источника опорной частоты (в год)	±1·10-6
Температурная нестабильность частоты	±2,5·10-6
Полоса обзора	0; 100 Гц … до максимальной частоты в зависимости от модели
Плотность фазовых шумов (ПЧ=1 кГц	-80 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -107 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки	10 мс … 3000 с
Тип развертки	Непрерывная, однократная
Полоса пропускания ПЧ	10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц
Погрешность полос пропускания фильтров ПЧ (Гц)	<5% - для FПЧ ≤1 МГц
Коэффициент прямоугольности фильтров ПЧ	5:1 по уровням -60 дБ и -3 дБ
Полоса пропускания видео	10 Гц…3 МГц
Диапазон измерений	От среднего уровня собственных шумов до +20 дБм предусилитель выключен
Аттенюатор	0 … 50 дБ (шаг 1 дБ)
Предусилитель	20 дБ (100 кГц …3,6 ГГц)
Максимальный входной уровень	± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм)
Опорный уровень	-80 дБм…+30 дБм (шаг 0,1 дБ)
	С выключенным предусилителем	С включенным предусилителем
1 МГц…1 ГГц	-130 дБм	-150 дБм
1 ГГц…3,6 ГГц (АКИП-4211/2)	-128 дБм	-148 дБм
Неравномерность АЧХ	Параметры нормируются при условиях: ослабление 0 дБ, ПЧ = 1 Гц, усреднение ≥ 50, 50 Ом. С выключенным предусилителем: ±0,8 дБ (несущая ≥100 кГц). С включенным предусилителем: ±0,9 дБ (несущая ≥1 МГц) Параметры нормируются при условиях: ослабление 20 дБ, опорная частота 50 МГц
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц	С выключенным предусилителем: ±0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ±1,5 дБ (вх. уровень – 40 дБм)
КСВ	≤ 1,5 (1 МГц…3,6 ГГц, аттенюатор 10 дБ)
Гармонические искажения второго порядка	- 65 дБн: несущая ≥50 МГц
Интермодуляционные искажения третьего порядка	10 дБм: несущая ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Уровень компресии усиления на 1 дБ	> 2 дБм: несущая ≥50 МГц
Остаточные отклики ПЧ во всей полосе частот	< -85 дБм: 50 Ом, аттенюатор 0 дБ
Паразитные составляющие	< -60 дБн (уровень на смесителе -30 дБм)
Диапазон частот TG	100 кГц…3,6 ГГц
Диапазон частот сигнала синодальной формы	35 МГц … 3,6 ГГц
Выходной уровень	-40 дБм…0 дБм
Дискретность установки	1 дБ
Неравномерность АЧХ	± 3 дБ
Защита входа от обратной мощности	± 30 дБм, ±50 В
Аналоговый удиодемодулятор (АМ/ЧМ)	100 кГц…3,6 ГГц
Измерений параметров	100 кГц…3,6 ГГ
АМ-сигнала	Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции <1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины модуляции: ±4%
Измерений параметров	100 кГц…3,6 ГГц
ЧМ-сигнала	Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции <1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Девиация частоты: 20 Гц … 200 кГц Погрешность измерения девиации частоты: ±4%
Разрешение	1 Гц, 10 Гц, 100 Гц, 1 кГц
Погрешность измерения	±(Fизм*1·10-6 +разрешение)
ВЧ вход	Соединитель N-типа; 50 Ом
Трекинг генератор	Соединитель N-типа; 50 Ом
Выход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; 0 … 10 дБм
Внешняя синхронизация	Соединитель BNC-типа; TTL совместимый сигнал
ДУ	LAN (10/100 Base, RJ-45), USB (USB TMC)
Память	Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ
Дисплей	Сенсорный емкостной ЖК, 25,6 см, разрешение 1024х600
Потребляемая мощность	45 Вт (макс.)
Условия эксплуатации	0…+40 °С
Габаритные размеры	265 х 190 х 58 мм (Ш × В × Г)
Вес	≤ 2,5 кг
Питание	Литиевая батарея 7,4В, 9100 мАч AC-DC адаптер: 100…240 В, 50/60 Гц (вход), 12 - 15 В (выход)
