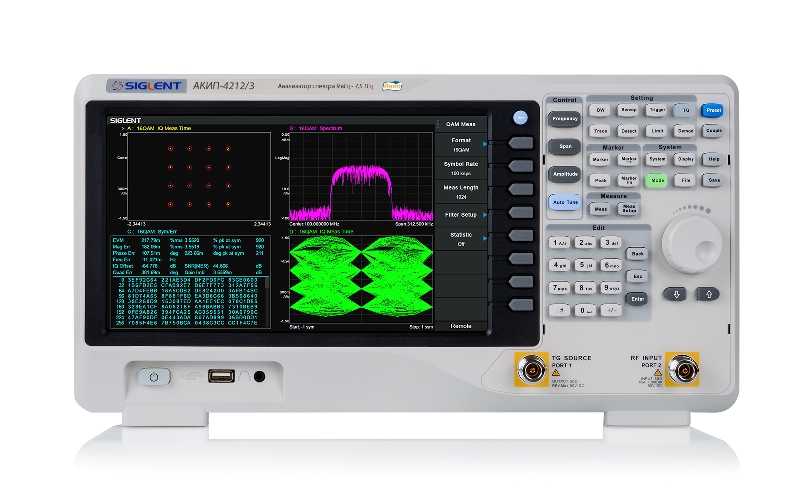

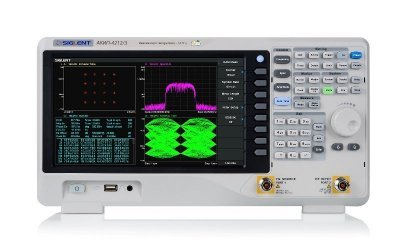

Анализатор спектра АКИП-4212
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы сигналов и спектра
-Анализатор спектра АКИП-4212АвтотестерыАнализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Анализаторы спектра серии АКИП-4212 - это мощные и гибкие инструменты для анализа спектра и сигналов с частотным диапазоном до 7 5 ГГц. Анализатор обеспечивает надежные автоматические измерения и несколько режимов работы.
Госреестр СИ: | №81820-21 до 31.05.2026г. |
Подробнее
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Технология цифрового преобразования частоты позволяет достичь минимального значения полосы пропускания RBW=1 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов.
Особенности:
- Встроенный предусилитель, трекинг-генератор.
- Программные опции -расширенный набор измерений, рефлектометр, фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор.
- Внутренняя память 256 МБ.
- Опция - расширенный набор измерений (измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот).
- Опция - анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM
Режимы отображения
Анализатор спектра серии АКИП-4212 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.- Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
- PvT – отображение огибающей высокочастотного сигнала.
- 3D – отображение трехмерной проекции спектра сигнала.
- Спектрограмма – отображение истории изменения сигнала по времени.
- Комбинированный режим – одновременное отображение нескольких режимов на экране.
Дистанционное управление
ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:Стандартное программное обеспечение EasySpectrum
WebServer через LAN интерфейс
Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов.
Создание собственного ПО.
Основные технические характеристики
- Диапазон частот: АКИП-4212 от 9 кГц до 1,5 ГГц
- Встроенный трекинг генератор, диапазон частот: АКИП-4213/1 от 100 кГц до 1,5 ГГц
- Средний уровень собственных шумов (DANL): -161 дБм/Гц (в полосе 10 МГц … 200 МГц, предусилитель включен)
- Низкий уровень фазовых шумов: до -96 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц)
- Разрешение ПЧ 1 Гц (RBW)
- Широкий набор фильтров ПЧ (полоса 1 Гц … 1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10)
- Встроенный предусилитель в стандартной комплектации
Программные опции
Дополнительные измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шумФильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детектор
Анализ параметров модуляции АМн, ЧМн, ФМн, QAM
Анализ параметров модуляции АМ, ЧМ
Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц. |
Макс. частота
|
1.5 ГГц |
Мин. полоса пропускания
|
1 Гц. |
Макс. полоса пропускания
|
1 МГц. |
Характеристики
Частотный диапазон | 9 кГц-1,5 ГГц |
Полоса пропускания (RBW) | 1 Гц-1 МГц |
Полоса обзора | 100 Гц-1,5 ГГц |
Гармонические искажения | -65 дБн |
Уровень собственных шумов | -161 дБм |
Фазовый шум | -112 дБн/Гц |
Максимальный измеряемый уровень | +20 дБм |
Экран | TFT, 1024 х 600, 25,6 см |
Интерфейс | LAN, USB |
Опорный генератор | ±5×10-6 |
Комплектация
- Анализатор спектра АКИП-4212
- Шнур питания
- Кабель USB
- CD с ПО
Документы
AKIP_4212
420,6 кб
