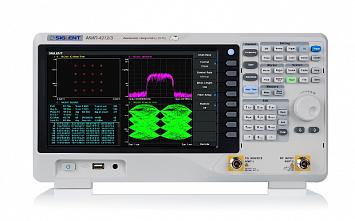

Анализатор спектра АКИП-4212/3 с опцией AMK
Анализатор спектра АКИП-4212/3 с опцией АМK является профессиональным устройством для исследования радиочастотных диапазонов. Он способен работать в широком частотном диапазоне от 9 кГц до 7,5 ГГц, что позволяет применять его в различных областях, где требуется анализ спектра сигналов.
Одной из ключевых особенностей данного анализатора является возможность настройки полосы пропускания в диапазоне от 1 Гц до 3 МГц, что обеспечивает высокую точность и разрешение при измерениях. Благодаря этому, устройство идеально подходит для исследования узкополосных сигналов и анализа сложных радиотехнических систем.
Анализатор спектра АКИП-4212/3 также отличается низким уровнем собственных шумов (-161 дБм) и гармонических искажений (-65 дБн). Это позволяет проводить точные измерения даже в условиях сильных помех и шумов, что является важным преимуществом для многих приложений. Кроме того, анализатор обладает функцией анализа частотного спектра, позволяющей просматривать и анализировать данные в широком диапазоне частот от 100 Гц до 7,5 ГГц. Это обеспечивает возможность исследования сигналов с различной шириной полосы и позволяет получить полную картину состояния радиочастотного окружения.
Одним из важных параметров является фазовый шум, который составляет -112 дБн/Гц, что гарантирует стабильность работы устройства и точность полученных данных. Максимальный уровень измеряемого сигнала составляет +20 дБм, что позволяет проводить измерения с высокой точностью даже при сильных сигналах. Прибор оснащен большим TFT-экраном с разрешением 1024×600 и диагональю 25,6 см, что обеспечивает удобное наблюдение и анализ полученных данных.
Также устройство оснащено интерфейсами LAN и USB для передачи данных на другие устройства и сохранения результатов измерений. В целом, анализатор спектра АКИП-4212/3 является надежным и функциональным прибором, подходящим для широкого спектра задач в области радиотехники и электроники.
Его уникальные характеристики и удобство использования делают его отличным выбором для профессиональных инженеров, научных работников и тех, кто занимается разработкой и тестированием радиоэлектронных устройств и систем.
В нашем магазине вы можете купить Анализатор спектра АКИП-4212/3 с опцией AMK и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Особенности:
- Частотный диапазон: 9 кГц—7,5 ГГц.
- Полоса пропускания (RBW): 1 Гц—3 МГц.
- Полоса обзора: 100 Гц—7,5 ГГц.
- Гармонические искажения: −65 дБн.
- Уровень собственных шумов: −161 дБм.
- Фазовый шум: −112 дБн/Гц.
- Максимальный измеряемый уровень: +20 дБм.
- Экран: TFT, 1024×600, 25,6 см.
- Интерфейс: LAN, USB.
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц |
Макс. частота
|
7,5 ГГц |
Мин. полоса пропускания
|
1 Гц |
Макс. полоса пропускания
|
3 МГц |
Частотный диапазон | 9 кГц…7,5 ГГц | |
Разрешение | 1 Гц | |
Погрешность источника опорной частоты | ±5·10-6 | |
Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | |
Плотность фазовых шумов | -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц -112 дБн/Гц на 1 МГц для АКИП-4212/3 | |
Скорость развертки | 1 мс … 7000 с | |
Полоса пропускания ПЧ | 1 Гц… 3 МГц | |
Погрешность установки полосы пропускания ПЧ | ± 5 % | |
Избирательность по уровням (60 дБ/ 3 дБ) | 4,8:1 | |
Полоса пропускания видео | 1 Гц…10 МГц | |
Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен | |
Аттенюатор | 0 … 50 дБ ( шаг 1 дБ) | |
Предусилитель | 20 дБ | |
Максимальный входной уровень | ± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен) | |
Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) | |
Средний уровень собственного шума (DANL) | С выключенным предусилителем | С включенным предусилителем |
100 кГц…1 МГц | 105 дБм | -133 дБм |
1 МГц…10 МГц | -122 дБм | -151 дБм |
10 МГц…200 МГц | -142 дБм | -161 дБм |
200 МГц…1,5 ГГц | -142 дБм | -155 дБм |
1,5 МГц…3,2 ГГц | -140 дБм | -159 дБм |
3,2 МГц…5,0 ГГц | -137 дБм | -157 дБм |
5,0 МГц…6,5 ГГц | -136 дБм | -157 дБм |
6,5 МГц…7,5 ГГц | 134 дБм | -155 дБм |
Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение ≥ 50 | ||
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм) | |
КСВ | ≤ 1,5 (От 1 МГц, аттенюатор 20 дБ) | |
Гармонические искажения второго порядка | - 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | |
Интермодуляционные искажения третьего порядка | +14 дБ: ≥50 МГц | |
Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | ||
Диапазон частот | 100 кГц…7,5 ГГц | |
Выходной уровень | -40 дБм…0 дБм (разреш 1 дБ) | |
Неравномерность АЧХ | ± 3 дБ | |
Полоса пропускания | 3 кГц … 3 МГц | |
Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) | |
Детектор | Пиковый, Усреднение, Квазипиковый RMS | |
Виды измерений | Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) | |
Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот. | |
Вариант исполнения | В стандартной комплектации для АКИП-4212/3 Программная опция для АКИП-4212, АКИП-4212/1 и АКИП-4212/2 | |
Виды модуляций | ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256 | |
Длинна | 16…4096 | |
Количество символов | 4, 6, 8, 10, 12, 14, 16 | |
Скорость | 1 квыб … 2.5 Mвыборок | |
ВЧ вход | Соединитель N-типа; 50 Ом | |
Трекинг генератор | Соединитель N-типа; 50 Ом | |
Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | |
Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | |
Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | |
ДУ | LAN, USB (2 шт) | |
Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ | |
Дисплей | 25,6 см, ЖК, разрешение 1024х600 | |
Потребляемая мощность | 30 Вт | |
Условия эксплуатации | 0…+50 °С | |
Габаритные размеры | 393 х 207 х 116,5 мм (Ш × В × Г) | |
Вес | ≤ 4,7 кг (включая трекинг генератор) | |
Питание | 100…240 В (автовыбор), 45…440 Гц. |
- Анализатор спектра АКИП-4212/3
- Шнур питания
- Кабель USB 1
- CD с ПО
