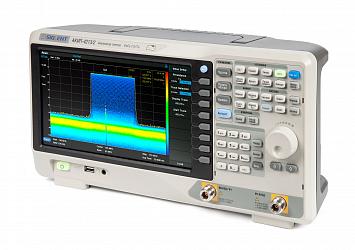

Анализатор спектра АКИП-4213/2

Артикул: x-02322

Прибор 3 в 1 — анализатор спектра, векторный анализатор (измерение S11, S21) и анализатор спектра реального времени, полоса до 25 МГц (опционально до 40 МГц). Встроенный предусилитель. Трекинг-генератор. Программные опции — рефлектометр, фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор спектра АКИП-4213/2 является высокоточным инструментом для проведения исследований и анализа электромагнетических сигналов в обширном диапазоне частот, который охватывает промежуток от 9 килогерц до 7,5 гигагерц. Устройство обладает исключительными характеристиками, включая минимальный уровень собственных шумов, составляющий менее -161 децибел на мегагерц за секунду, и фазовый шум, достигающий -112 децибел относительно нативного.

Погрешность измерений амплитуды не превышает 0,7 децибела. Ширина полосы пропускания регулируется с шагом в 10 герц, что обеспечивает исключительную точность и детализацию полученных данных. Наличие встроенного трекинг-генератора (TG) расширяет функциональность устройства и делает его еще более удобным в применении.

Анализатор АКИП-4213/2 оборудован встроенным предусилителем, который повышает чувствительность устройства и улучшает соотношение сигнал-шум. Программное обеспечение предлагает ряд дополнительных функций, которые расширяют возможности анализатора. Например, он позволяет анализировать цифровые модуляции, использовать рефлектометрические измерения и определять параметры электромагнитной совместимости исследуемых объектов.

Анализатор спектра АКИП-4213/2 оснащается большим цветным дисплеем с диагональю 25,6 сантиметра и разрешением 1024х600 точек, что гарантирует четкое и яркое отображение полученных в результате измерений данных. Кроме того, устройство оборудовано интерфейсами USB и LAN, а также опционально поддерживает GPIB, что дает возможность подключения к компьютеру для передачи данных и осуществления различных операций с ними, включая обработку и анализ. Это обеспечивает возможность использования анализатора в режиме реального времени для получения актуальной информации.

В нашем магазине вы можете купить Анализатор спектра АКИП-4213/2 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	7,5 ГГц
Мин. полоса пропускания	1 Гц
Макс. полоса пропускания	3 МГц

Характеристики

Частотный диапазон	9 кГц…7,5 ГГц
Разрешение	1 Гц
Погрешность источника опорной частоты	± (110-6+510-7*N), Где N – количество лет выпуска из производства
Полоса обзора	Нулевая; 100 Гц…7,5 ГГц
Плотность фазовых шумов	-96 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки	1 мс … 7000 с
Полоса пропускания ПЧ	1 Гц… 3 МГц (шаг 1-3-10)
Погрешность установки полосы пропускания ПЧ	± 5 %
Избирательность по уровням (60 дБ/ 3 дБ)	4,8:1
Полоса пропускания видео	1 Гц…10 МГц (шаг 1-3-10)
Диапазон измерений	От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен
Аттенюатор	0 … 50 дБ ( шаг 1 дБ)
Предусилитель	20 дБ
Макс. входной уровень	± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм,
Опорный уровень	-100 дБм…+30 дБм (шаг 1 дБ)
Средний уровень собственного шума (DANL)
С выключенным предусилителем:
100 кГц…1 МГц 1 МГц…10 МГц 10 МГц…200 МГц 200 МГц…1,5 ГГц 1,5 МГц…3,2 ГГц 3,2 МГц…5,0 ГГц 5,0 МГц…6,5 ГГц 6,5 МГц…7,5 ГГц	-105 дБм -122 дБм -142 дБм -142 дБм -140 дБм -137 дБм -136 дБм -134 дБм
С включенным предусилителем:
100 кГц…1 МГц 1 МГц…10 МГц 10 МГц…200 МГц 200 МГц…1,5 ГГц 1,5 МГц…3,2 ГГц 3,2 МГц…5,0 ГГц 5,0 МГц…6,5 ГГц 6,5 МГц…7,5 ГГц	-133 дБм -151 дБм -161 дБм -159 дБм -159 дБм -157 дБм -157 дБм -155 дБм
Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц	С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм)
КСВ	≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 10 дБ)
Гармонические искажения второго порядка	- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка	+14 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Диапазон частот	100 кГц…7,5 ГГц
Выходной уровень	-40 дБм…0 дБм (разреш 1 дБ)
Неравномерность АЧХ	± 3 дБ
Полоса пропускания	3 кГц … 3 МГц
Полоса	25 МГц (Опция 40 МГц)
Полоса пропускания ПЧ	200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Детектор	Пиковый, Усреднение, Квазипиковый RMS
Виды измерений	Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)
Виды измерений	Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот.
Виды модуляций	ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256
Длинна	16…4096
Кол-во символов	4, 6, 8, 10, 12, 14, 16
Скорость	1 квыб … 2.5 Mвыборок
ВЧ вход	Соединитель N-типа; 50 Ом
Трекинг генератор	Соединитель N-типа; 50 Ом
Выход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
Внешняя синхронизация	Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
ДУ	LAN, USB (2 шт), GPIB (опция)
Память	Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
Дисплей	25,6 см, ЖК, разрешение 1024х600
Потребляемая мощность	30 Вт
Условия эксплуатации	0…+50 °С
Габаритные размеры	393х207х116,5 мм (Ш × В × Г)
Вес	≤ 4,7 кг (включая трекинг генератор)
Питание	100…240 В (автовыбор), 45…440 Гц.

Комплектация

Анализатор спектра АКИП-4213/2
Шнур питания
Кабель USB
CD с ПО

Документы

Расширенные характеристики АКИП-4213 1, АКИП-4213 2 478,6 кб
