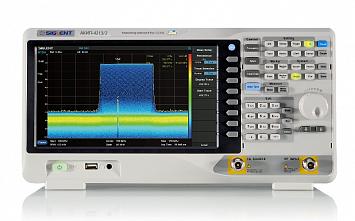

Анализатор спектра АКИП-4213/2 с опцией AMK

Артикул: x-02323

Прибор 3 в1 – Анализатор спектра, Векторный анализатор (измерение S11, S21) и анализатор спектра реального времени, полоса до 25 МГц (опционально до 40 МГц). Предустановлена опция расширенный набор измерений. Встроенный предусилитель. Встроенный трекинг-генератор (TG).

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Осциллограф АКИП-4213/2 - это высокоточный и функциональный прибор для анализа спектра в диапазоне частот от 9кГц до 7.5ГГц. Его отличительной особенностью является опция AMK, обеспечивающая низкий уровень собственных шумов (-161дБм/Гц) и высокую точность измерений благодаря фазовому шуму, который составляет всего -112дБн/Гц. Этот осциллограф обеспечивает погрешность измерения амплитуды до 0.7 дБ и разрешение полосы пропускания 10Гц, что делает его идеальным для детального анализа данных.

Трекинг-генератор (TG), входящий в базовую комплектацию, значительно упрощает процесс измерений. В сочетании с большим дисплеем с диагональю 25.6 см и интерфейсами подключения USB, LAN и GPIB, осциллограф АКИП-4213/2 становится незаменимым инструментом для исследователей, разработчиков и инженеров в различных областях, связанных с радиоэлектроникой и тестированием устройств. Уникальной особенностью этого анализатора является возможность проведения маркерных измерений, обеспечивающих высокую точность и эффективность работы.

Программное обеспечение осциллографа АКИП-4213/2 включает множество функций, среди которых рефлектометр для определения характеристик электрических цепей, фильтры ЭMC для подавления помех и квазипиковый детектор для измерения амплитуды сигналов. Это позволяет использовать прибор для анализа различных видов модуляции и измерения характеристик радиочастотных сигналов с высокой точностью.

Осциллограф может работать в режиме реального времени, обеспечивая возможность мониторинга и контроля сигналов для обеспечения стабильной работы оборудования. Большой дисплей прибора с диагональю 25,6 сантиметров и разрешением 1024 х 600 пикселей гарантирует четкое и детализированное изображение, что делает работу с ним удобной и приятной.

Прибор оснащен интерфейсами подключения к компьютеру, включая USB, LAN и, опционально, GPIB. Благодаря этому его легко интегрировать в любую измерительную или вычислительную систему, управлять удаленно и передавать данные на другие устройства для дальнейшего анализа и обработки.

В нашем магазине вы можете купить Анализатор спектра АКИП-4213/2 с опцией AMK и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	7,5 ГГц

Характеристики

Частота
Частотный диапазон	9 кГц … 7,5 ГГц
Разрешение	1 Гц
Погрешность источника опорной частоты	±5·10¯⁶
Температурная нестабильность частоты	±1·10¯⁶
Полоса обзора	0; 100 Гц … до максимальной частоты в зависимости от модели
Плотность фазовых шумов	-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки	1 мс … 7500 с
Полоса пропускания
Полоса пропускания ПЧ	1 Гц … 3 МГц (шаг 1-3-10)
Погрешность полос пропускания фильтров ПЧ (Гц	±1 - для FПЧ 1 Гц ±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц ±0,05·FПЧ - для FПЧ > 300 Гц
Коэффициент прямоугольности фильтров ПЧ	4,8 по уровням -60 дБ и -3 дБ
Полоса пропускания видео	1 Гц…10 МГц (шаг 1-3-10)
Амплитуда
Диапазон измерений	От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен
Аттенюатор	0 … 50 дБ ( шаг 1 дБ)
Предусилитель	20 дБ
Максимальный входной уровень	± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм,
Опорный уровень	-100 дБм…+30 дБм (шаг 1 дБ)
Средний уровень собственного шума (DANL)	С выключенным предусилителем	С включенным предусилителем
100 кГц…1 МГц	-105 дБм	-133 дБм
1 МГц…10 МГц	-122 дБм	-151 дБм
10 МГц…200 МГц	-142 дБм	-161 дБм
200 МГц…1,5 ГГц	-142 дБм	-155 дБм
1,5 МГц…3,2 ГГц	-140 дБм	-159 дБм
3,2 МГц…5,0 ГГц	-137 дБм	-157 дБм
5,0 МГц…6,5 ГГц	-136 дБм	-157 дБм
6,5 МГц…7,5 ГГц	-134 дБм	-155 дБм
Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение ≥ 50
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц	С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 1,5 дБ (вх. уровень – 40 дБм)
Пределы допускаемой абсолютной погрешности измерений уровня в режиме реального времени (RTSA)	С выключенным предусилителем: ± 1,0 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм)
КСВ	≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 10 дБ)
Гармонические искажения второго порядка	- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка	+10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Трекинг генератор
Диапазон частот	100 кГц…7,5 ГГц
Выходной уровень	-40 дБм…0 дБм (разреш 1 дБ)
Погрешность установки уровня мощности	± 1 дБ (на частоте 50 МГц)
Неравномерность АЧХ	± 3 дБ
Векторный анализатор
Виды измерений	S11, S21
Диапазон частот	100 кГц…7,0 ГГц
Полоса фильтра ПЧ (IFBW)	10 кГц
Динамический диапазон	S21, IFBW 10 кГц 60 дБ: 100 кГц…10 МГц 90 дБ: 10 МГц…1,5 ГГц 90 дБ: 1,5 ГГц…3,2 ГГц 80 дБ: 3,2 ГГц…7,5 ГГц
Уровень шума	0,1 дБ, RBW 10 кГц
Выходная мощность	-5 дБм
Формат отображения	Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза
Количество точек данных	101…751
Режим работы в реальном времени
Полоса	25 МГц (Опция 40 МГц)
Полоса обзора	от 5 кГц
Режимы отображения	Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр
Количество точек данных	800
Число маркеров	8
Окна	Кайзер, Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное
ЭМС (Опция)
Полоса пропускания ПЧ	200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Детектор	Пиковый, Усреднение, Квазипиковый RMS
Рефлектометр (Опция)
Виды измерений	Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)
Расширенные измерительные функции
Виды измерений	Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот
Анализ цифровых модуляций (Опция)
Виды модуляций	ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256
Длинна	16…4096
Колличество символов	4, 6, 8, 10, 12, 14, 16
Скорость	1 квыб … 2.5 Mвыборок
Входы
ВЧ вход	Соединитель N-типа; 50 Ом
Трекинг генератор	Соединитель N-типа; 50 Ом
Выход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
Внешняя синхронизация	Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
ДУ	LAN, USB (2 шт), GPIB (опция)
Общие данные
Память	Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
Дисплей	25,6 см, ЖК, разрешение 1024х600
Потребляемая мощность	30 Вт
Условия эксплуатации	0…+50 °С
Габаритные размеры	393 х 207 х 116,5 мм (Ш × В × Г)
Вес	≤ 4,7 кг (включая трекинг генератор)
Питание	100…240 В (автовыбор), 45…440 Гц

Комплектация

Анализатор спектра АКИП-4213/2
Шнур питания
Кабель USB
CD с ПО
Опция AMK (Установлена)

Документы

Расширенные характеристики АКИП-4213 1, АКИП-4213 2 478,6 кб
