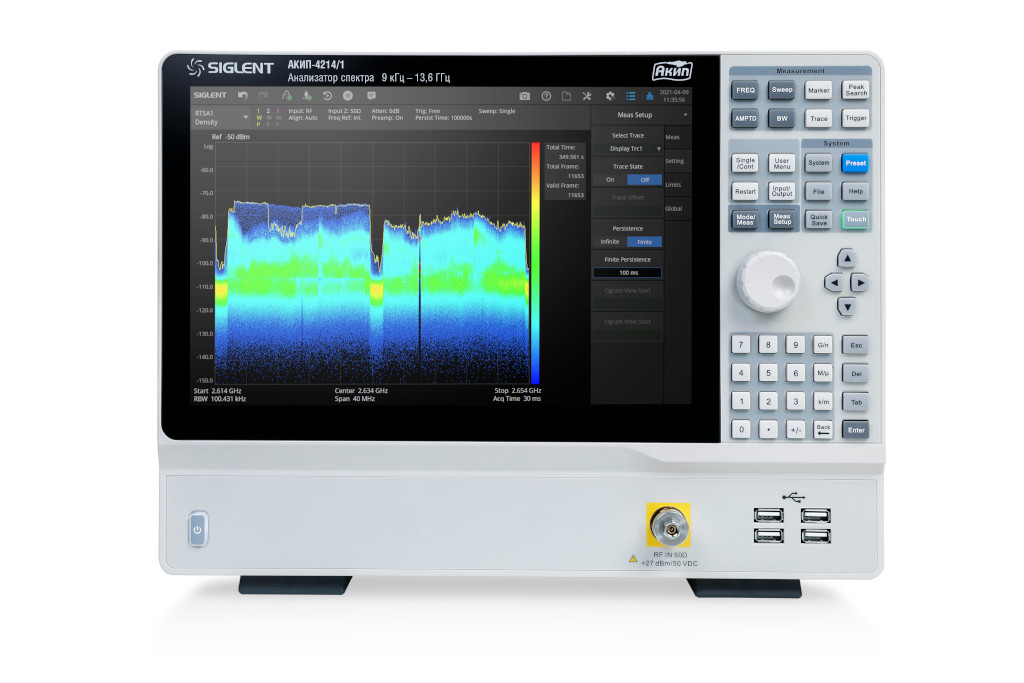

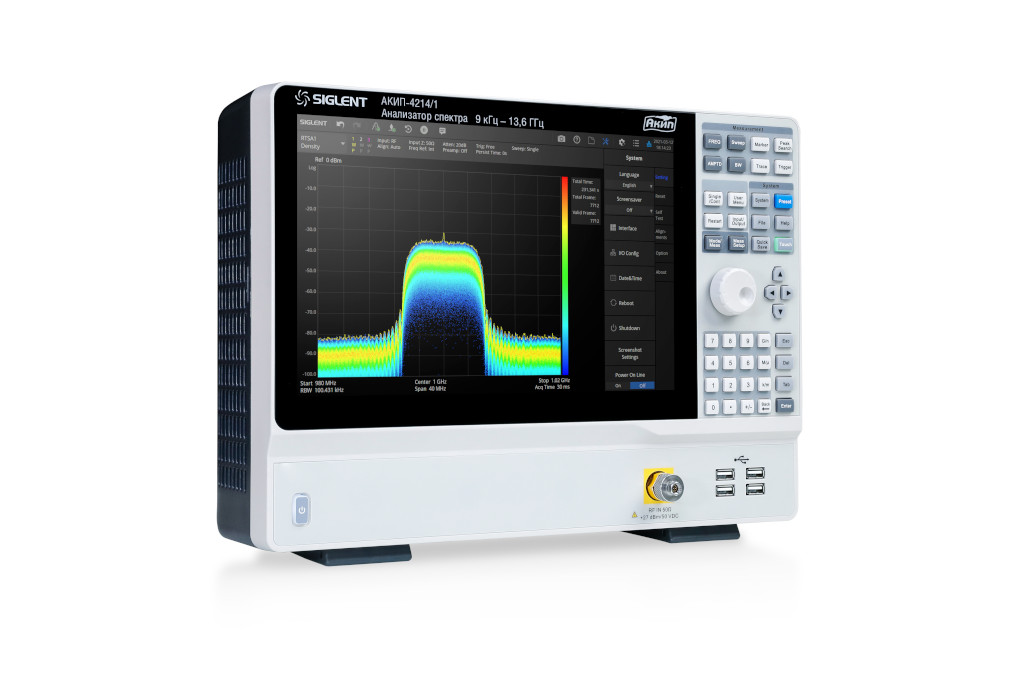

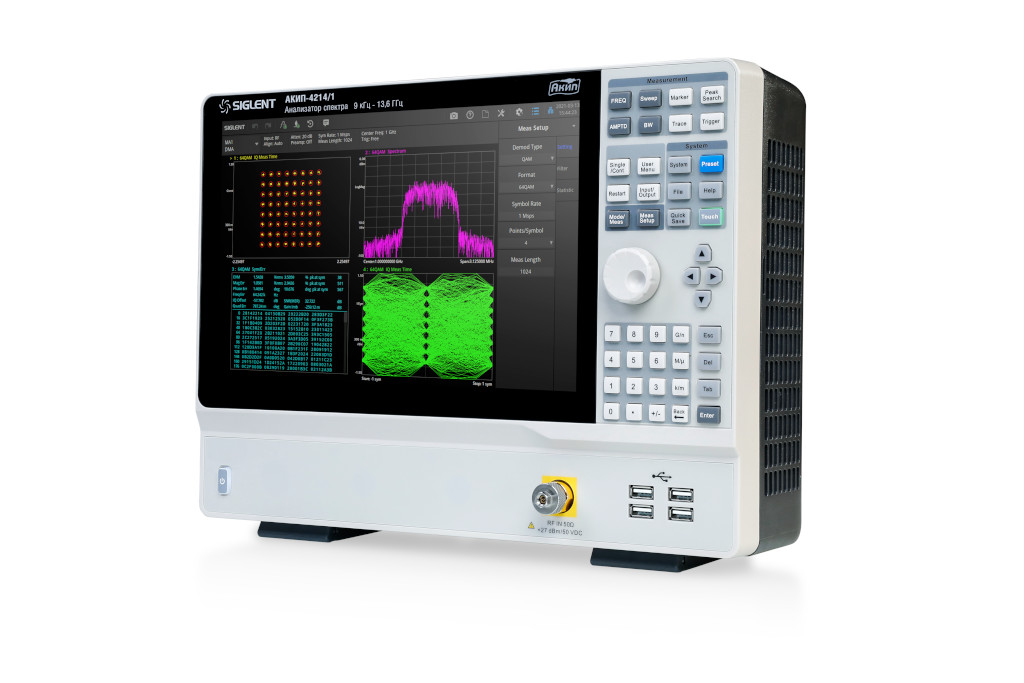

Анализатор спектра АКИП-4214/1

Госреестр

Артикул: x-10860

Анализатор спектра АКИП-4214/1.

Подробнее

2 558 325 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Особенности:

Расширенный набор измерений в базовой версии прибора.
Внутренняя память 4 ГБ.
Программные опции - предусилитель 20 дБ до 13,6 ГГц, анализ в реальном времени (полоса анализа 25 МГц или 40 МГц), фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор, расширенный набор измерений (измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот), анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM.
Минимальная длительность от 7,2 мкс для гарантированного захвата сигналов 100% POI.

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц.
Макс. частота	13.6 ГГц
Мин. полоса пропускания	1 Гц.
Макс. полоса пропускания	10 МГц.

Характеристики

Частотная характеристика
Частотный диапазон	9 кГц … 13,6 ГГц
Разрешение	1 Гц
Основная относительная погрешность частоты	±1·10¯⁶
Относительная температурная нестабильности частоты	±1·10¯⁶ в диапазоне температуры окружающего воздуха от 0 до 50 °С относительно 25 °С
Полоса обзора	0; 100 Гц … до максимальной частоты в зависимости от модели
Плотность фазовых шумов	-103 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -103 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -116 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки	1 мкс … 6000 с при нулевой полосе обзора 1 мс … 4000 с при полосе обзора от 100 Гц
Полоса пропускания
Полоса пропускания ПЧ	1 Гц … 10 МГц (шаг 1-3-10)
Число точек развертки	201 … 10001
Погрешность установки полосы пропускания ПЧ	±1 - для FПЧ 1 Гц ±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц ±0,05·FПЧ - для FПЧ > 300 Гц
Коэффициент прямоугольности фильтров ПЧ	5,1 по уровням -60 дБ и -3 дБ
Полоса пропускания видео	1 Гц…10 МГц (шаг 1-3-10)
Уровень
Диапазон измерений	От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 26,5 ГГц, предусилитель выключен
Аттенюатор	0 … 50 дБ ( шаг 1 дБ)
Предусилитель (опция)	20 дБ
Максимальный входной уровень	± 50 Впост 27 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен)
Опорный уровень	170 дБм…+23 дБм (шаг 1 дБ)
Средний уровень собственного шума (DANL)	С выключенным предусилителем	С включенным предусилителем
100 кГц…1 МГц	-130 дБм	-135 дБм
>1 МГц…10 МГц	-143 дБм	-153 дБм
>10 МГц…1,22 ГГц	-144 дБм	-159 дБм
>1,22 ГГц …3,15 ГГц	-140 дБм	-158 дБм
>3,15 ГГц …7,22 ГГц	-137 дБм	-154 дБм
>7,22 ГГц …13,6 ГГц	-136 дБм	-154 дБм
>13,6 ГГц …18,9 ГГц	-134 дБм	-151 дБм
>18,9 ГГц …24,2 ГГц	-132 дБм	-148 дБм
>24,2 ГГц …26,5 ГГц	-124 дБм	-142 дБм
Параметры нормируются при следующих условиях: ослабление 0 дБ, ПЧ 1 Гц, усреднение ≥ 50
Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц	10 МГц … 7,5 ГГц: ± 1,5 дБ >7,5 ГГц … 13,6 ГГц: ± 2,0 дБ >13,6 ГГц … 26,5 ГГц: ± 2,5 дБ ослабление 20 дБ, предусилитель выключен
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц	± 0,4 дБ (несущая 50 МГц) Предусилитель ВЫКЛ: ±0,4 дБ + неравномерность АЧХ Предусилитель ВКЛ: ±0,5 дБ + неравномерность АЧХ Входной уровень от -20 дБм до -10 дБм, ПЧ 30 кГц, ослабление 20 дБ, пиковый детектор
КСВ	10 МГц … 13,6 ГГц: ≤ 1,6 >13,6 ГГц … 24,2 ГГц: ≤ 1,9 >24,2 ГГц … 26,5 ГГц: ≤ 2,1 Ослабление 10 дБ, несущая 10 МГц
Гармонические искажения второго порядка	10 МГц … 7,22 ГГц: 42 дБм >7,22 ГГц … 13,25 ГГц: 54 дБм Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка	50 МГц … 7,22 ГГц: 11 дБм >7,22 ГГц … 26,5 ГГц: 10 дБм Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Режим анализа в реальном времени (Опция)
Полоса анализа	25 МГц (опция - 40 МГц)
100% POI Минимальная длительность для гарантированного захвата сигналов	7,2 мкс
Полоса обзора	от 5 кГц
Режимы отображения	Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр
Максимальная скорость выборки	51,2 МГц
Количество точек данных 1	150000 в секунду (с опцией 40 МГц)
Число маркеров	8
Окна	Кайзер, Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное
ЭМС (Опция)
Виды измерений	Сканирование по частоте, Измерение уровня, Отбражение таблицы данных
Последовательность предварительного тестирования	Сканирование, Поиск, Измерение
Полоса пропускания ПЧ	200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Детектор	Пиковый, Усреднение, Квазипиковый RMS
Поддержка масок стандартов	EN550xx, GB9254, FCC Part15, пользовательская маска
Частотная шкала	Линейная или логарифмическая
Расширенные измерительные функции
Виды измерений	Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот
Анализ аналоговых модуляций (Опция)
Диапазон частот несущей	2 МГц … 13,6 ГГц
Погрешность измерения мощности несущей	±2 дБ
Диапазон мощности несущей	-30 дБм … 20 дБм
АМ модуляция	Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты: 1 Гц при частоте <1 кГц <0,1% при частота ≥1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины: ±4 %
ЧМ модуляци	Частота модуляции: 20 Гц … 200 кГц Погрешность измерения частоты: 1 Гц при частоте <1 кГц <0,1% при частота ≥1 кГц Девиация: 0,2 … 100 рад Погрешность измерения девиации: ±4 %
Анализ цифровых модуляций (Опция)
Диапазон частот несущей	2 МГц … 13,6 ГГц
Погрешность измерения мощности несущей	±2 дБ
Диапазон мощности несущей	-30 дБм … 20 дБм
Виды модуляций	ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256
Длинна	16…4096
Количество символов	4, 6, 8, 10, 12, 14, 16
Символьная скорость	1 квыб … 32 Mвыборок
Входы / Выходы
ВЧ вход	Соединитель 2.92-типа; 50 Ом
Выход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
Вход внешней синхронизации	Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
Выход внешней синхронизации	Соединитель BNC-типа; входная амплитуда 3,3 В (TTL), 20 мА
Интерфейсы	Передняя панель – USB-A (4) Задняя панель - LAN, USB-B, GPIB (опция)
Видео выход	HDMI
Аудио выход	Соединитель 3,5 мм (Jack)
Общие данные
Память	Внутренняя (flash) 4 ГБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
Дисплей	Сенсорный емкостной ЖК, 30,7 см, разрешение 1280х800
Потребляемая мощность	80 Вт макс.
Условия эксплуатации	0…+30 °С, относительная влажность не более 95% +30…+50 °С, относительная влажность не более 75%
Габаритные размеры	378 х 284 х 126 мм (Ш × В × Г)
Вес	≤ 7,4 кг
Питание	100…240 В / 50/60 Гц, 100…120 В / 400 Гц (автовыбор)

Комплектация

Анализатор спектра АКИП-4214/1
Шнур питания
Кабель USB
CD с ПО
Опция SSA5000-AMK (Активирована)
