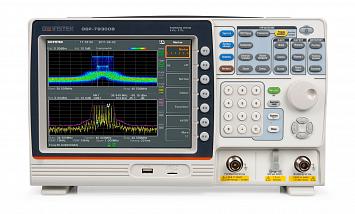

Анализатор спектра GSP-79300B
GSP-79300B - это анализатор спектра, который предлагает широкий частотный диапазон от 9 кГц до 3 ГГц. Этот прибор оснащен трекинг генератором (TG), который позволяет осуществлять контроль над сигналом в диапазоне от 100 кГц до 3 ГГц, что обеспечивает высокую точность и надежность измерений.
Уровень собственных шумов этого анализатора спектра начинается с –142 дБм, что является очень низким значением. Это позволяет GSP-79300B регистрировать даже самые слабые сигналы. Предусилитель, встроенный в анализатор, обеспечивает еще более высокую чувствительность.
Максимальный входной сигнал может достигать уровня + 33 дБм. Это означает, что анализатор спектра может работать с сигналами различных уровней, что делает его универсальным инструментом для разнообразных приложений.
Фазовый шум в этом анализаторе спектра составляет –95 дБн/Гц, что говорит о его способности точно измерять параметры сигналов с различными частотами.
В нашем магазине вы можете купить Анализатор спектра GSP-79300B и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Особенности:
- Частотный диапазон 9 кГц ... 3 ГГц;
- Цифровая ФАПЧ;
- Диапазон измерения уровня –122…20 дБмВт;
- Плотность собственных шумов: –152 дБмВт/Гц (до: –162 дБмВт/Гц с опцией предусилителя GAP-801);
- Фазовый шумы -75 дБн/Гц при отстройке 20 кГц;
- Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение полосы по уровню;
- Полоса пропускания ПЧ: 3 кГц; 30 кГц; 300 кГц; 4 МГц;
- Маркерные измерения (10 маркеров);
- Запись спектрограмм с временными метками (13), пределов допусков (12), пользовательских АЧХ (5), изм. последовательностей (10), профилей (10) – во внутреннюю память;
- Сохранение спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек - на USB-flash;
- Режим Sequence: возможность программирования 10 групп последовательностей профилей и состояний (в каждой до 20 шагов);
- Интерфейс USB, RS-232C (опция GPIB);
- Опции: трекинг генератор, термостатированный ОГ, аккумулятор, AC/DC преобразователь, фильтры ЭМС и 300 Гц, предусилитель, демодулятор;
- Универсальное питание: ~220 В / 11 ... 17 В(пост.); батарейное (2 шт. Li-Ion; до 3-х часов) - опционально;
Характеристики
? Стоимость поверки оборудования
Поверка
|
9000 |
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц |
Макс. частота
|
3 ГГц |
Мин. полоса пропускания
|
1 Гц |
Макс. полоса пропускания
|
1 МГц |
Частота | |
Частотный диапазон | 9 кГц…3000 МГц |
Частота опорного генератора | 10 МГц |
Погрешности частоты опорного генератора | ±(1,02x10¯⁶ +1x10¯⁶xN), где N – количество лет после выпуска из производства или подстройки |
Полоса обзора | Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц) |
Уровень фазовых шумов | -86 дБн/Гц при отстройке на 10 кГц приведенный к полосе 1 Гц -95 дБн/Гц при отстройке на 100 кГц приведенный к полосе 1 ГГц |
Скорость развертки | 204 мкс…1000 с (при полосе обзора > 0), 50 мкс…1000 с (при полосе обзора = 0, разрешение 10 мкс) |
Режимы развертки | Непрерывный, однократный |
Полоса пропускания | |
Полоса пропускания | 1 Гц … 1 МГц, шаг 1-3-10 (-3 дБ) фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) |
Погрешность установки полосы пропускания | ± 8 % при ПЧ = 1 МГц, ± 5 % при ПЧ < 1 МГц |
Избирательность по уровням (60 дБ/ 3 дБ) | 4,5:1 |
Полоса пропускания видео | 1 Гц … 1 МГц, шаг 1-3-10 (-3 дБ) |
Амплитуда | |
Диапазон измерений | от уровня собственных шумов до +18 дБ, диапазон частот 100 кГц…1 МГц; от уровня собственных шумов до + 21 дБ, диапазон частот >1 МГц…10 МГц; от уровня собственных шумов до + 30 дБ, диапазон частот >10 МГц…3 ГГц |
Аттенюатор | 0 … 50 дБ ( шаг 1 дБ) |
Погрешность аттенюатора | ± 0,3 дБ |
Предусилитель | 18 дБ, 1 МГц…3 ГГц |
Макс. входной уровень | 33 дБмВт (атеннюатор ≥ 10 дБ), постоянное 50 В |
Уровень компрессии на 1 дБ | 0 дБ при несущей частоте ≥ 50 МГц без предусилителя; -22дБ при несущей частоте ≥ 50 МГц с предусилителем |
Средний уровень собственного шума (DANL) | Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ≥ 40 С выключенным предусилителем: -93 дБм: 9 кГц…100 кГц; от -90 дБм до - 3х(F/100) дБм: >100 кГц…1 МГц; -118 дБм: >1 МГц … 2,7 ГГц; -106 дБм: >2,7 ГГц…3 ГГц; С включенным предусилителем: от -108 дБм до - 3х(F/100) дБм: 100 кГц…1 МГц; -138 дБм: >1 МГц…10 МГц; -142 дБм + 3х(F/10⁶) дБ: >10 МГц…3 ГГц; Где, F - частота, на которой измеряется уровень, кГц |
Пределы допускаемой относительной погрешности измерения уровня сигнала | Параметры нормируются на опорной частоте 160 МГц. С выключенным предусилителем: ± 0,6 дБ С включенным предусилителем: ± 0,6 дБ В диапазоне частот от 1 МГц до 3 ГГц, с выключенным предусилителем: ± 1,5 дБ |
Неравномерность АЧХ | Относительно уровня на частоте 160 МГц. С выключенным предусилителем, аттенюатор 10 дБ: ± 0,5 дБ: 100 кГц…2 ГГц; ± 0,7 дБ: >2 ГГц…3 ГГц С включенным предусилителем, аттенюатор 0 дБ: ± 0,6 дБ: 100 кГц…2 ГГц; ± 0,8 дБ: >2 ГГц…3 ГГц |
Погрешность измерения уровня сигнала из-за переключения полос пропускания фильтра ПЧ | Относительно полосы пропускания 10 кГц ± 0,25 дБ |
Гармонические искажения второго порядка (SHI) | 35 дБм: 10 МГц…775 МГц 60 дБм: ≥775 МГц…1,625 ГГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
Интермодуляционные искажения третьего порядка (TOI) | +1 дБм, в диапазоне частот 300 МГц…3 ГГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
Детекторы графика | Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ |
Функции трассировки | Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение |
Трекинг генератор (следящий генератор) только модель GSP79300B (TG) | |
Диапазон частот | 100 кГц … 3000 МГц |
Диапазон установки уровня | -50 дБм … 0 дБм |
Погрешность установки уровня | ± 0,5 дБ (при уровне -10 дБм, частота 160 МГц) |
Неравномерность АЧХ | ± 2, относительно опорной частоты 160 МГц (нормируется в диапазоне частот от 200 кГц до 3 ГГц) |
Входы/выходы | |
ВЧ вход | Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ≥ 10 дБ) |
Трекинг генератор (GSP-79300B (TG) | Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ≥ 12 дБ) |
Внешняя синхронизация | Соединитель BNC-типа; входной уровень 3,3 В (CMOS |
Выход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, выходной уровень 3,3 В |
Вход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм |
ДУ | LAN, USB, RS-232, опция - GPIB |
Выход питания DC | 7 В/500 мА; разъем SMB |
Выход ПЧ | Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц) |
Медиа выходы | Видео DVI-I, аудио 3,5мм jack моно |
Общие данные | |
Внутренняя память | 16 МБ |
Дисплей | диагональ 21,3 см, ЖК, разрешение 800х600 |
Потребляемая мощность | < 65 Вт |
Условия эксплуатации | +5…+45 °С |
Габаритные размеры | 210х350х100 мм |
Вес | < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание) |
Питание | 100…240 В (автовыбор), 50/60 Гц. Опция – батарейного питания |
- Анализатор спектра GSP-79300B
- Шнур питания
- Инструкция по эксплуатации и программированию на CD
- Сертификат калибровки
