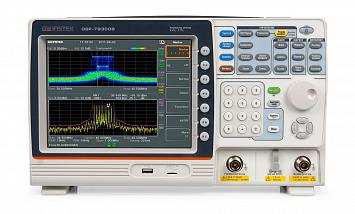

Анализатор спектра GSP-79300B с трекинг генератором
Анализатор спектра GSP-79300B является современным анализатором спектра с трекинг-генератором, который обеспечивает широкий диапазон частот от 9 килогерц до 3 гигагерц. Благодаря этому устройству, пользователи могут проводить точные и надежные измерения характеристик сигналов. Трекинг-генератор (TG) в данной модели имеет диапазон частот от 100 килогерц до 3 гигагерц, делая его идеальным для различных приложений.
Анализатор спектра GSP-79300B обладает низким уровнем собственных шумов, начиная от -142 децибел-милливатт (дБм), что позволяет регистрировать даже очень слабые сигналы. С помощью встроенного предусилителя, устройство обеспечивает высокую чувствительность измерений, что особенно важно при работе с низкоуровневыми сигналами.
Прибор может обрабатывать сигналы с максимальной входной мощностью +33 децибел-ватт (дБм) при постоянном напряжении 50 вольт. Это делает его подходящим для работы с сигналами различной мощности, и делает его универсальным решением для разнообразных применений.
В нашем магазине вы можете купить Анализатор спектра GSP-79300B с трекинг генератором и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Особенности:
- Частотный диапазон 9 кГц…3 ГГц.
- Трекинг генератор, в модели GSP-79300B (TG), диапазон частот 100 кГц…3 ГГц.
- Средний уровень собственных шумов: от –142 дБм (с включенным предусилителем).
- Максимальный входной уровень сигнала: +33 дБм, постоянный уровень 50 В.
- Фазовый шумы –95 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц.
- Измерительный функции: точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале соотношение мощностей в смежных каналах, TOI, CNR, CSO, CTB, измерение полосы по уровню, анализ модуляции, гармоник и др.
- Полоса пропускания: 1 Гц…1 МГц (шаг 1-3-10), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (–6 дБ).
- Демодулятор АМ/ЧМ.
- Маркерные измерения, запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на внешний носитель.
- Интерфейсы USB, LAN (LXI), RS-232, опция GPIB, выход DVI-I, MicroSD.
- Опции: батарейное питание, интерфейс GPIB.
- Универсальное питание: 100…240 В (50/60 Гц), опционально-батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов).
- Ультракомпактный (в глубину всего 10 см), легкий.
Характеристики
? Стоимость поверки оборудования
Поверка
|
9000 |
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц |
Макс. частота
|
3 ГГц |
Мин. полоса пропускания
|
1 Гц |
Макс. полоса пропускания
|
1 МГц |
Частота | ||
Частотный диапазон | 9 кГц…3000 МГц | |
Частота опорного генератора | 10 МГц | |
Погрешности частоты опорного генератора | ± (1,02x10-6 +1x10-6 xN) (N – количество лет после выпуска из производства или подстройки) |
|
Полоса обзора | Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц) | |
Уровень фазовых шумов | -86 дБн/Гц при отстройке на 10 кГц приведенный к полосе 1 Гц; -95 дБн/Гц при отстройке на 100 кГц приведенный к полосе 1 ГГц |
|
Скорость развертки | 204 мкс...1000 с (при полосе обзора > 0), 50 мкс ... 1000 с (при полосе обзора = 0, разрешение 10 мкс) | |
Режимы развертки | Непрерывный, однократный | |
Полоса пропускания | ||
Полоса пропускания | 1 Гц … 1 МГц, шаг 1-3-10 (-3 дБ) фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) | |
Погрешность установки полосы пропускания | ± 8 % при ПЧ = 1 МГц, ± 5 % при ПЧ < 1 МГц | |
Избирательность по уровням (60 дБ/ 3 дБ) | 4,5:1 | |
Полоса пропускания видео | 1 Гц ... 1 МГц, шаг 1-3-10 (-3 дБ) | |
Амплитуда | ||
Диапазон измерений | От уровня собственных шумов до +18 дБ, диапазон частот 100 кГц…1 МГц; от уровня собственных шумов до + 21 дБ, диапазон частот >1 МГц…10 МГц; от уровня собственных шумов до + 30 дБ, диапазон частот >10 МГц…3 ГГц |
|
Аттенюатор | 0 ... 50 дБ (шаг 1 дБ) | |
Погрешность атенюатора | ± 0,3 дБ | |
Предусилитель | 18 дБ, 1 МГц...3 ГГц | |
Максимальный входной уровень | 33 дБмВт (атеннюатор ≥ 10 дБ), постоянное 50 В | |
Уровень компрессии на 1 дБ | 0 дБ при несущей частоте ≥ 50 МГц без предусилителя; - 22 дБ при несущей частоте ≥ 50 МГц с предусилителем |
|
Средний уровень собственного шума (DANL) | Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ≥ 40; С выключенным предусилителем: -93 дБм: 9 кГц…100 кГц; от -90 дБм до - 3х(F/100) дБм: >100 кГц…1 МГц; -118 дБм: >1 МГц … 2,7 ГГц; -106 дБм: >2,7 ГГц…3 ГГц; С включенным предусилителем: от -108 дБм до - 3х(F/100) дБм: 100 кГц…1 МГц; -138 дБм: >1 МГц…10 МГц; -142 дБм + 3х(F/106 ) дБ: >10 МГц…3 ГГц; Где, F - частота, на которой измеряется уровень, кГц |
|
Переделы допускаемой относительной погрешности измерения уровня сигнала | Параметры нормируются на опорной частоте 160 МГц; с выключенным предусилителем: ± 0,6 дБ; с включенным предусилителем: ± 0,6 дБ; в диапазоне частот от 1 МГц до 3 ГГц, с выключенным предусилителем: ± 1,5 дБ |
|
Неравномерность АЧХ | Относительно уровня на частоте 160 МГц; с выключенным предусилителем, аттенюатор 10 дБ: ± 0,5 дБ: 100 кГц…2 ГГц; ±0,7 дБ: >2 ГГц…3 ГГц; с включенным предусилителем, аттенюатор 0 дБ: ± 0,6 дБ: 100 кГц…2 ГГц; ± 0,8 дБ: >2 ГГц…3 ГГц |
|
Погрешность измерения уровня сигнала из-за переключения полос пропускания фильтра ПЧ | Относительно полосы пропускания 10 кГц ± 0,25 дБ |
|
Гармонические искажения второго порядка (SHI) | 35 дБм: 10 МГц...775 МГц; 60 дБм: ≥775 МГц…1,625 ГГц; предусилитель выключен, уровень: - 30 дБм, аттенюатор 0 дБ |
|
Интермодуляционные искажения третьего порядка (TOI) | +1 дБм, в диапазоне частот 300 МГц…3 ГГц; предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
|
Детекторы графика | Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ | |
Функции трассировки | Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение | |
Трекинг генератор (следящий генератор) | ||
Диапазон частот | 100 кГц … 3000 МГц | |
Диапазон установки уровня | -50 дБм … 0 дБм | |
Погрешность установки уровня | ± 0,5 дБ (при уровне -10 дБм, частота 160 МГц) | |
Неравномерность АЧХ | Неравномерность АЧХ | |
Входы / выходы | ||
ВЧ вход | Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ≥ 10 дБ) | |
Трекинг генератор | Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ≥ 12 дБ) | |
Внешняя синхронизация | Соединитель BNC-типа; входной уровень 3,3 В (CMOS | |
Выход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, выходной уровень 3,3 В | |
Вход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм | |
ДУ | LAN, USB, RS-232, опция - GPIB | |
Выход питания DC | 7 В/500 мА; разъем SMB | |
Выход ПЧ | Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц) | |
Медиа выходы | Видео DVI-I, аудио 3,5мм jack моно | |
Общие характеристики | ||
Внутренняя память | 16 МБ | |
Дисплей | Диагональ 21,3 см, ЖК, разрешение 800х600 | |
Потребляемая мощность | < 65 Вт | |
Условия эксплуатации | +5…+45 °С | |
Питание | 100…240 В (автовыбор), 50/60 Гц. Опция – батарейного питания | |
Габаритные размеры | 210х350х100 мм | |
Вес | < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание) |
- Анализатор спектра с трекинг генератором GSP-79300B (TG)
- Шнур питания
- Инструкция по эксплуатации и программированию на CD
- Сертификат калибровки
