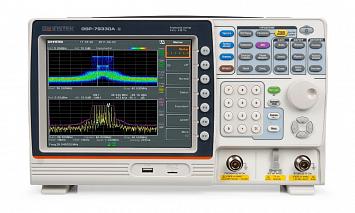

Анализатор спектра GSP-79330A

Госреестр

Артикул: x-02842

Две опции: батарейное питание и интерфейс GPIB. Предварительное тестирование на ЭМС (фильтры 200 Гц, 9 кГц, 120 кГц, 1 МГц). Детекторы ЭМС квазипиковый и средний. Измерительные функции — точка P1dB, фазовый шум, ACPR, OCBW, N-dB.

Подробнее

630 430 руб./шт

Поверка - 9000 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

GSP-79330A - это современный анализатор спектра, предназначенный для широкого диапазона частот от 9 кГц до впечатляющих 3.25 ГГц, что делает его идеальным инструментом для многих приложений, связанных с радиочастотными измерениями. Его полоса пропускания составляет от 1 Гц до 1 МГц, позволяя проводить точные измерения различных параметров сигналов.

Одной из ключевых особенностей этого анализатора является встроенный предусилитель и аттенюатор на 50 дБ, которые обеспечивают дополнительную гибкость и контроль при проведении сложных измерений. Устройство также поддерживает несколько режимов отображения, включая спектрограмму, топографию и режим раздельных окон, что облегчает процесс анализа данных.

Для обеспечения соответствия стандартам электромагнитной совместимости (ЭМС), GSP-79330A оснащен фильтрами ЭМС на частотах 200 Гц, 9 кГц, 120 кГц и 1 МГц с затуханием 6 дБ. Это позволяет проводить точные измерения, соответствующие требованиям к ЭМС. Устройство поддерживает два типа детекторов ЭМС - квазипиковый и средний, что расширяет возможности анализа сигнала.

В нашем магазине вы можете купить Анализатор спектра GSP-79330A и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

Частотный диапазон 9 кГц...3,25 ГГц.
Полоса пропускания: 1 Гц...1 МГц (шаг 1-3-10).
Встроенный предусилитель, аттенюатор 50 дБ.
Встроенный режим отображения спектрограммы, топографии и режим раздельных окон.
Фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц,1 МГц (−6 дБ).
Детекторы ЭМС: квазипиковый, средний.
Программное обеспечение для дистанционного управления измерением на ЭМС: SpectrumShot.
Демодулятор АМ/ЧМ/ЧМн/2-ЧМн/АМн.

Характеристики

? Стоимость поверки оборудования Поверка	9000
Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	3,25 ГГц
Мин. полоса пропускания	1 Гц
Макс. полоса пропускания	1 МГц

Характеристики

Частота
Частотный диапазон	9 кГц...3,25 ГГц
Частота опорного генератора	10 МГц
Погрешности частоты	±(1,02x10-6 +1x10-6 xN) (N – количество лет после выпуска из производства или подстройки)
Полоса обзора	Нулевая, 100 Гц... 3,25 ГГц (разрешение 1 Гц)
Плотность фазовых шумов	-86 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц; -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
Скорость развертки	204 мкс…1000 с (при полосе обзора > 0), 50 мкс…1000 с (при полосе обзора = 0)
Режимы развертки	Непрерывный однократный
Полоса пропускания
Полоса пропускания	1 Гц - 1 МГц, шаг 1-3-10 (-3 дБ), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Погрешность установки полосы пропускания	± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц
Избирательность по уровням (60 дБ/ 3 дБ)	4,5:1
Полоса пропускания видео	1 Гц...1 МГц (шаг 1-3-10)
Амплитуда
Диапазон измерений	От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц; до +21 дБ в полосе от 1 МГц до 10 МГц, до +30 дБ в полосе от 10 МГц до 3,25 ГГц
Аттенюатор	0...50 дБ (шаг 1 дБ)
Погрешность аттенюатора	± 0,3 дБ
Предусилитель	18 дБ, 1 МГц…3,25 ГГц
Максимальный входной уровень	33 дБмВт, постоянное 50 В
Уровень компрессии на 1 дБ	0 дБ при несущей частоте ≥ 50 МГц без предусилителя, -22 дБ при несущей частоте ≥ 50 МГц с предусилителем
Средний уровень собственного шума (DANL)	Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ≥ 40; С выключенным предусилителем: -93 дБм: 9 кГц…100 кГц; -90 дБм - 3х(F/100) дБм: 100 кГц…1 МГц; -118 дБм: 1 МГц … 2,7 ГГц; -106 дБм: 2,7 ГГц…3,25 ГГц; С включенным предусилителем : -108 дБм - 3х(F/100) дБм: 100 кГц…1 МГц; -138 дБм: 1 МГц…10 МГц; -142 дБм + 3х(F/106 ) дБ: 10 МГц…3,25 ГГц ( F - частота, на которой измеряется уровень, кГц)
Пределы допускаемой относительной погрешности измерения уровня на частоте 160 МГц	С выключенным предусилителем: ± 0,6 дБ; С включенным предусилителем: ± 0,6 дБ
Нелинейность логарифмической шкалы	± 1,5 дБ, частота > 1 МГц, опорный уровень от 0 до – 50 дБм
Неравномерность АЧХ	С выключенным предусилителем: ± 0,5 дБ: 100 кГц…2 ГГц, ± 0,7 дБ: 2 ГГц…3,25 ГГц; С включенным предусилителем: ± 0,6 дБ: 1 МГц…2 ГГц, ± 0,8 дБ: 2 ГГц…3,25 ГГц
Погрешность полосы пропускания при ее переключении	± 0,15 дБ: относительно установленной RBW 10 кГц
Гармонические искажения второго порядка (SHI)	35 дБм: 10 МГц…775 МГц; 60 дБм: 775 МГц…1,625 ГГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка (TOI)	>1 дБм при 300 МГц…3,25 ГГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
Детекторы графика	Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ, квазипиковый (ЭМС), средний (ЭМС)
Функции трассировки	Стирание и запись, удержание максимума / минимума, просмотр, холостой ход, усреднение
Входы/Выходы
ВЧ вход	Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3,25 ГГц, ослабление ≥ 10 дБ)
Внешняя синхронизация	Соединитель BNC-типа; входная амплитуда 3,3 В (CMOS)
Вход/выход опорной частоты	Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм
ДУ	LAN, USB, RS-232, опция - GPIB
Выход питания DC	7 В/500 мА; разъем SMB
Выход ПЧ	Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц)
Общие характеристики
Внутренняя память	16 МБ
Дисплей	диагональ 21,3 см, ЖК, разрешение 800х600
Потребляемая мощность	< 65 Вт
Условия эксплуатации	+5...+45 °С
Питание	100…240 В (автовыбор), 45…65 Гц; опция – батарейное питание
Габаритные размеры	210х350х100 мм
Вес	< 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание)

Комплектация

Анализатор спектра GSP-79330A
Шнур питания
Инструкция по эксплуатации на CD
Сертификат калибровки
Адаптер DVI-I

Документы

Расширенные характеристики GSP-79330A, GSP-79330A (TG) 356,3 кб
