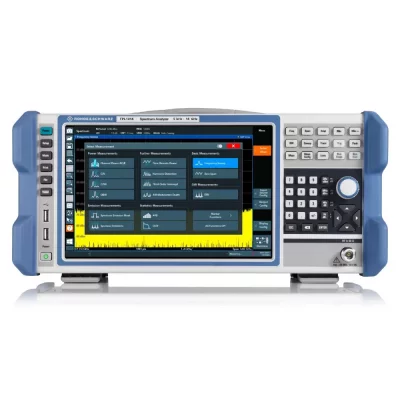

Анализатор спектра и сигналов Rohde&Schwarz FPL1014 с опцией B22, B25, B31, Z1, Z2, B34
FPL1014 – универсальный прибор для проведения измерений разных типов.
Его можно использовать для спектральных измерений, для высокоточных измерений мощности с использованием датчиков мощности, а также для анализа аналоговых и цифровых сигналов.
- Диапазон частот: от 5 кГц до 14 ГГц
- Однополосный фазовый шум: –108 дБн (1 Гц) при отстройке 10 кГц от несущей 1 ГГц
- Средний уровень собственного шума (DANL) с предусилителем: –160 дБмВт от 10 МГц до 2 ГГц
- Малый вес и габариты
- Стробированная развертка, узкополосные фильтры разрешения и измерения спектрограмм в стандартной комплектации
Опции
R&S®FPL1-B5 доп. интерфейсы
R&S®FPL1-B9 встроенный генератор
R&S®FPL1-B30 Питание 12/24В постоянного тока
R&S®FPL1-B31 Встроенный Li-ion батареи
R&S®FSV-B34 Зарядка для батарей
R&S®FPL1-B19 Второй жесткий диск SSD
R&S®FPL1-B22 Предусилитель
R&S®FPL1-B25 Электронный аттенюатор с шагом 1дБ
R&S®FPL1-K9Опция для датчиков мощности
R&S®FPL1-K54 Измерительный приемник для ЭМС
R&S®FPL1-K70 Векторный анализ сигналов
R&S®FPL1-Z1 Защитная крышка
R&S®FPL1-Z2 Мягкая сумка для переноски
R&S®FPL1-Z6 Набор для крепления в стойку 19"
Характеристики
Тип
|
Анализатор спектра и сигналов |
Мин. частота
|
5 кГц |
Макс. частота
|
14 ГГц |
Разрешение по частоте 0,01 Гц
Полоса пропускания (–3 дБ):
- следящие фильтры от 100 кГц до 10 МГц с шагом 1/2/3/5
- БПФ-фильтры от 1 Гц до 50 кГц с шагом 1/2/3/5
Ширина полосы анализа (скоррект.) стандартно 10 МГц с опцией R&S®FPL1-B40 ном. 40 МГц
Средний уровень собственного шума (DANL) ВЧ-предусилитель отключен:
- 5 кГц < f ≤ 100 кГц тип. –143 дБмВт
- 100 кГц ≤ f < 5 МГц< –140 дБмВт, тип. –143 дБмВт
- 5 МГц ≤ f < 3 ГГц< –149 дБмВт, тип. –152 дБмВт.
- 3 ГГц ≤ f < 5 ГГц< –143 дБмВт, тип. –146 дБмВт
- 5 ГГц ≤ f ≤ 7,5 ГГц< –140 дБмВт, тип. –143 дБмВт
ВЧ-предусилитель включен (номинальный коэффициент усиления 20 дБ):
- 3 МГц ≤ f < 10 МГц< –155 дБмВт, тип. –158 дБмВт
- 10 МГц ≤ f < 2 ГГц< –163 дБмВт, тип. –166 дБмВт
- 2 ГГц ≤ f < 3 ГГц< –162 дБмВт, тип. –165 дБмВт
- 3 ГГц ≤ f < 5 ГГц< –158 дБмВт, тип. –161 дБмВт
- 5 ГГц ≤ f < 7 ГГц< –156 дБмВт, тип. –159 дБмВт
- 7 ГГц ≤ f < 7,5 ГГц< –155 дБмВт, тип. –158 дБмВт
Диапазон настройки аттенюатора:
- стандартно от 0 до 45 дБ с шагом 5 дБ
- с опцией R&S®FPL1-B25от 0 до 45 дБ с шагом 1 дБ
Коэффициент усиления предусилителя с опцией R&S®FPL1-B22ном. 20 дБ
№ | Наименование | Количество |
1 | Анализатор спектра FPL1014 | 1 |
2 | Кабель питания | 1 |
3 | Краткое руководство по эксплуатации | 1 |
