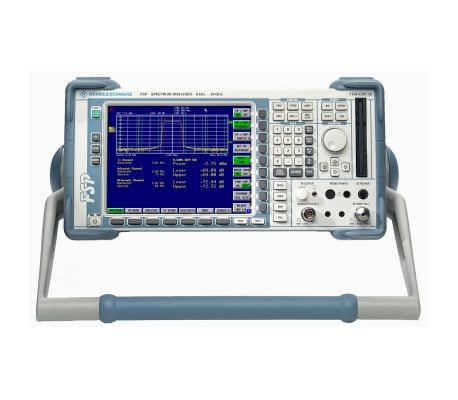

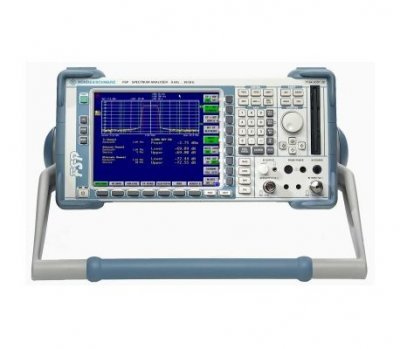

Анализатор спектра R&S FSP3 с опциями (демонстрационный)

Спец.цена

Госреестр

Артикул: d-06916

Частотный диапазон составляет от 9 килогерц до 3 гигагерц. Разрешение по частоте равно одной сотой герца. Отображение частоты ведется при помощи маркера или частотомера. Полоса обзора имеет показатель от десяти герц до семи гигагерц. Погрешность полосы обзора составляет одну десятую процента.

Подробнее

519 200 руб./шт

987 000 руб.

-47%

Экономия 467 800 руб.

Поверка - 5500 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Спектральный анализатор R&S FSP3, произведенный в Германии, является одним из ведущих на рынке продуктов в своей категории. Я бы порекомендовал модель R&S FSP30 для решения вопросов, связанных с разработкой и созданием электронного оборудования. R&S FSP3 была разработана на основе нового аппаратного подхода, который позволил достичь нового уровня продуктивности, простоты и стабильности.

Устройство отличается превосходными высокочастотными показателями с минимальным уровнем погрешностей в своем классе. Рабочая частота варьируется от 9 кГц до 3 ГГц, максимально возможная погрешность обзора – одна десятая процента, частотное разрешение – одна сотая доля герца. R&S FSP3 содержит полный набор детекторов (пик, автопик, квазипик, СКЗ и среднее значение, а также счетчик).

Анализатор обладает автоматическими функциями для измерений фазового шума, амплитудной модуляции и прочих параметров. Используемые лимитные линии возможно редактировать, и они отражают соблюдение установленных границ. Разрешительный фильтр обладает цифровыми и аналоговыми каналами, включая 39 предварительно заданных фильтров, RRC, обычные фильтры для электромагнитных помех и быстрое преобразование Фурье (БПФ).

Устройство оснащено аттенюатором с градацией в 10 дБ. Есть возможность стробирующего запуска. Частоты отображаются с помощью маркеров или частотометров с настраиваемой точностью от 0,1Гц до 10кГц. Анализатор оборудован 21 сантиметровым цветным SVGA экраном с режимом разделения экрана. Встроенное ПО Embedded XP дает возможность удаленного управления десктопом и совместимо с прочим оборудованием (принтеры, сеть).

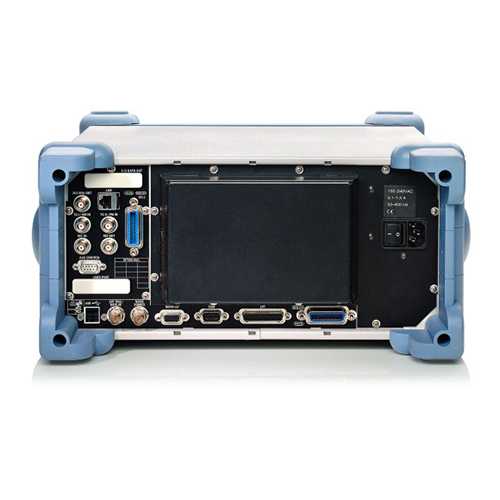

Порты включают GPIB, RS-232-C, USB, опциональный LAN, поддержка стандарта дистанционного управления VXI-11. Анализатор спектра R&S FSP3 является одним из лучших устройств на рынке, и его опции делают его еще более универсальным и полезным инструментом.

Опция K7 включает в себя измерительный демодулятор для частотной модуляции (ЧМ), амплитудной модуляции (АМ) и фазовой модуляции (ФМ), что позволяет анализировать различные типы сигналов.

Опция K9 включает возможность измерения мощности с использованием различных типов измерительных головок, что позволяет проводить точные и надежные измерения.

Опция K30 позволяет измерять коэффициент шума и усиления, что является важным параметром для оценки качества электронных компонентов и систем.

Наконец, опция K40 включает измерение фазового шума, что позволяет оценить стабильность и качество генераторов сигналов. Все эти опции делают R&S FSP3 универсальным и мощным инструментом для радиочастотных измерений и анализа.

В нашем магазине вы можете купить Анализатор спектра R&S FSP3 с опциями - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

? Стоимость поверки оборудования Поверка	5500
Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	3 ГГц

Характеристики

Наименование характеристик	Значения характеристик
Диапазон частот:
R&S FSP3	20 Гц¹/ 9 кГц - 3 ГГц
R&S FSP7	20 Гц¹/ 9 кГц - 7 ГГц
R&S FSP13	20 Гц¹/ 9 кГц - 13,6 ГГц
R&S FSP30	20 Гц¹/9 кГц-30 ГГц
R&S FSP40	20 Гц¹/ 9 кГц - 40 ГГц
Номинальное значение частоты опорного кварцевого генератора	10 МГц
Пределы допускаемой основной относительной погрешности частоты опорного генератора², δоп	± 1 × 10^-6
	с опцией термостатированного генератора опорной частоты R&S FSP-B4		± 1 × 10^-7
Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур	± 1 × 10^-6
	с опцией R&S FSP-B4		± 1 × 10^-8
Пределы допускаемой абсолютной погрешности измерения частоты Fизм в режиме частотомера (при отношении сигнал/шум не менее 25 дБ)	±(δоп × Fизм + R)
Разрешение частотомера, R	0,1 Гц; 1 Гц; 10 Гц, 100 Гц, 1 кГц; 10 кГц
Диапазон полос обзора	0 Гц; 10 Гц - полный диапазон частот
Пределы допускаемой относительной погрешности установки полосы обзора	±0,1%
Уровень фазовых шумов на несущей частоте 1 ГГц, при отстройке от несущей, не более	1 кГц 10 кГц 100 кГц 1 МГц	минус 100 дБн/Гц минус 106 дБн/Гц минус 110 дБн/Гц минус 120 дБн/Гц
Диапазон перестройки фильтров полосы пропускания ПЧ, RBW	10 Гц - 10 МГц (с шагом 1-3) 1 Гц - 30 кГц (с шагом 1-3) - фильтры БПФ 200 Гц, 9 кГц, 120 кГц - фильтры электромагнитной совместимости (ЭМС)
Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW	10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц	±3 % ±10 % от -30 % до 10 %
Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ, при RBW	200 Гц, 9кГц, 120 кГц	±3 %
Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), при RBW, не более:	10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц	5:1 15:1 7:1
¹ Опция расширения диапазона частот R&S FSP-B29 ² При температуре (25 ± 5) °С
Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более	5:1
Диапазон перестройки полос видеофильтра	1 Гц -10 МГц (с шагом 1-3)
Диапазон измеряемых уровней	от среднего уровня шумов до +30 дБмВт
Средний уровень собственных шумов при полосе пропускания 10 Гц, не более:
на частоте 9 кГц	минус 95 дБмВт
на частоте 100 кГц	минус 100 дБмВт
на частоте 1 МГц	минус 120 дБмВт
в диапазоне частот от 10 МГц до 1 ГГц	минус 142 дБмВт (для R&S FSP3) минус 140 дБмВт (для R&S FSP7/13/30/40)
в диапазоне частот от 1 ГГц до 3 ГГц	минус 140 дБмВт (для R&S FSP3) минус 138 дБмВт (для R&S FSP7/13/30/40)
в диапазоне частот от 3 ГГц до 7 ГГц	минус 138 дБмВт (для R&S FSP7) минус 135 дБмВт (для R&S FSP13/30/40)
в диапазоне частот от 7 ГГц до 13,6 ГГц	минус 132 дБмВт
в диапазоне частот от 13,6 ГГц до 22 ГГц	минус 120 дБмВт (для R&S FSP30)
в диапазоне частот от 22 ГГц до 30 ГГц	минус 115 дБмВт (для R&S FSP30)
в диапазоне частот от 13,6 ГГц до 30 ГГц	минус 120 дБмВт (для R&S FSP40)
в диапазоне частот 30 ГГц до 40 ГГц	минус 112 дБмВт (для R&S FSP40)
в диапазоне частот от 10 МГц до 2 ГГц	с опцией предварительного усилителя R&S FSP-B25	минус 152 дБмВт
в диапазоне частот от 2 ГГц до 7 ГГц		минус 150 дБмВт
на частоте 20 Гц	с опцией R&S FSP-B29	минус 58 дБмВт
на частоте 100 Гц		минус 75 дБмВт
на частоте 1 кГц		минус 85 дБмВт
Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 30 дБмВт на частоте 128 МГц	опорный уровень минус 20 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц	±0,2 дБ
Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 128 МГц в диапазоне частот, не более от 9 кГц до 50 кГц от 50 кГц до 3 ГГц от 3 ГГц до 7 ГГц от 7 ГГц до 13,6 ГГц от 13,6 ГГц до 30 ГГц от 30 ГГц до 40 ГГц до 9 кГц от 10 МГц до 3 ГГц от 3 ГГц до 7 ГГц	+0,5/ минус 1,0 дБ ±0,5 дБ ±2,0 дБ ±2,5 дБ ±3 дБ ±4 дБ
	с опцией R&S FSP-B29	±1,0 дБ
	с включенным предварительным усилителем (опция R&S FSP-B25)	±1,0 дБ ±2,0 дБ
Диапазон установки опорного уровня	(от минус 130 до +30) дБмВт с шагом 0,1 дБ
Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора	± 0,2 дБ
Диапазон и шаг перестройки аттенюатора СВЧ	от 0 дБ до 70 дБ через 10 дБ
	с опцией R&S FSP-B25	от 0 дБ до 75 дБ через 5 дБ
Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора (на частоте 128 МГц)	± 0,2 дБ
Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW	10 Гц -100 кГц 300 кГц-10 МГц 1 Гц - 3 кГц (фильтры БПФ)		±0,1 дБ ±0,2 дБ ±0,2 дБ
Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ)	при RBW ≤ 100 кГц в диапазоне от 0 дБ до минус 70 дБ в диапазоне от минус 70 дБ до минус 90 дБ при RBW ≥ 300 кГц в диапазоне от 0 дБ до минус 50 дБ в диапазоне от минус 50 до минус 70 дБ		± 0,2 дБ ± 0,5 дБ ± 0,2 дБ ± 0,5 дБ
Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне частот от 50 кГц до 3 ГГц	в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ, RBW ≤ 100 кГц		± 0,5 дБ
Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 30 дБмВт и сдвигом по частоте не менее 5 × RBW или 10 кГц (что больше), в диапазоне частот, не более	20 МГц - 200 МГц 200 МГц - 3 ГГц 3 ГГц-7 ГГц 7 ГГц-13,6 ГГц		минус 70 дБн минус 74 дБн минус 80 дБн минус 80 дБн
	13,6 ГГц-30 ГГц	FSP30	минус 76 дБн
		FSP40	минус 80 дБн
	30 ГГц - 40 ГГц	FSP40	минус 80 дБн
Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 10 дБмВт, в диапазоне частот, не более	до 100 МГц 100 МГц - 1,5 ГГц свыше 1,5 ГГц		минус 35 дБн минус 45 дБн минус 90 дБн
Негармонические искажения при уровне сигнала на смесителе минус 10 дБмВт и отстройке от несущей не менее 100 кГц, в диапазоне частот, не более	до 7 ГГц 7 ГГц - 13,6 ГГц 13,6 ГГц - 30 ГГц		минус 70 дБн минус 64 дБн минус 56 дБн
Уровень сигналов комбинационных частот, не более	вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц		минус 103 дБмВт
Входное сопротивление анализатора	50 Ом
КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более	до 3 ГГц 3 ГГц - 7 ГГц 7 ГГц-13 Гц 1 3 ГГц - 40 ГГц		1,5 2,0 2,5 3,0
Разъем СВЧ входа: R&S FSP3/7/13 R&S FSP30 R&S FSP40	N-тип «розетка» N-тип и 3,5 мм «розетки» N-тип и 2,92 мм «розетки»
Характеристики следящего генератора (опция R&S FSP-B9)
Диапазон частот сигнала	от 9 кГц до 3,0 ГГц
Диапазон уровней сигнала	от минус 30 дБмВт до 0 дБмВт
Пределы допускаемой абсолютной погрешности выходного уровня сигнала 0 дБмВт на частоте 128 МГц	± 1,0 дБ
Неравномерность амплитудно-частотной характеристики относительно уровня, не более	уровень 0 дБм в диапазоне частот 100 кГц - 2 ГГц	± 1,0 дБ
	уровень (минус 25 - 0) дБм в диапазоне частот 9 кГц - 3 ГГц	± 3,0 дБ
Разъем СВЧ выхода:	N-тип «розетка»
Условия эксплуатации и массогабаритные характеристики
Рабочие условия эксплуатации	Температура (+5 ..... +40) °С Относительная влажность воздуха (40 - 95) %
Условия хранения и транспортирования	Температура (- 40 ..... +70)°С Относительная влажность воздуха не более 95%
Масса, не более	R&S FSP3	10,5 кг
	R&S FSP7	11,3 кг
	R&S FSP13/30/40	12 кг
Габаритные размеры (ширинахвысотахглубина)	412 мм х 197 мм х 417 мм
Питание от сети переменного тока	(100 - 240) В; (50 - 400) Гц
Потребляемая мощность	R&S FSP3	70 Вт
	R&S FSP7	120 Вт
	R&S FSP13/30/40	150 Вт
Питание от напряжения постоянного тока	опция R&S FSP-B30	(10-28) В
Время прогрева	15 мин

Комплектация

Прибор;
Руководство по эксплуатации.

Установлены опции:

K7 Измерительный ЧМ/АМ/ФМ-демодулятор общего назначения
K9 Измерения мощности с использованием измерительных головок
K30 Измерение коэффициента шума и усиления
K40 Измерение фазового шума

Документы

Руководство 1,3 мб
