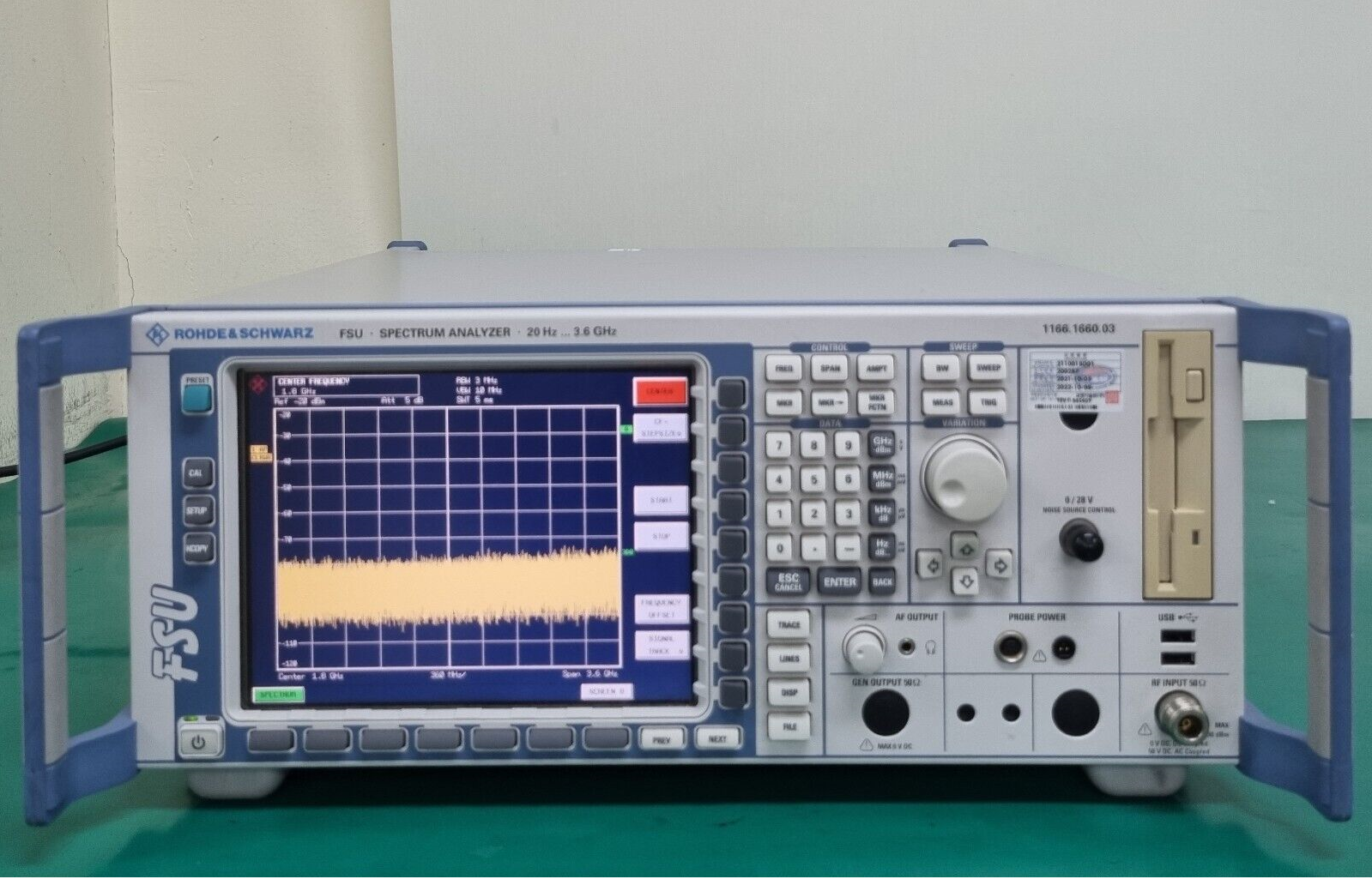

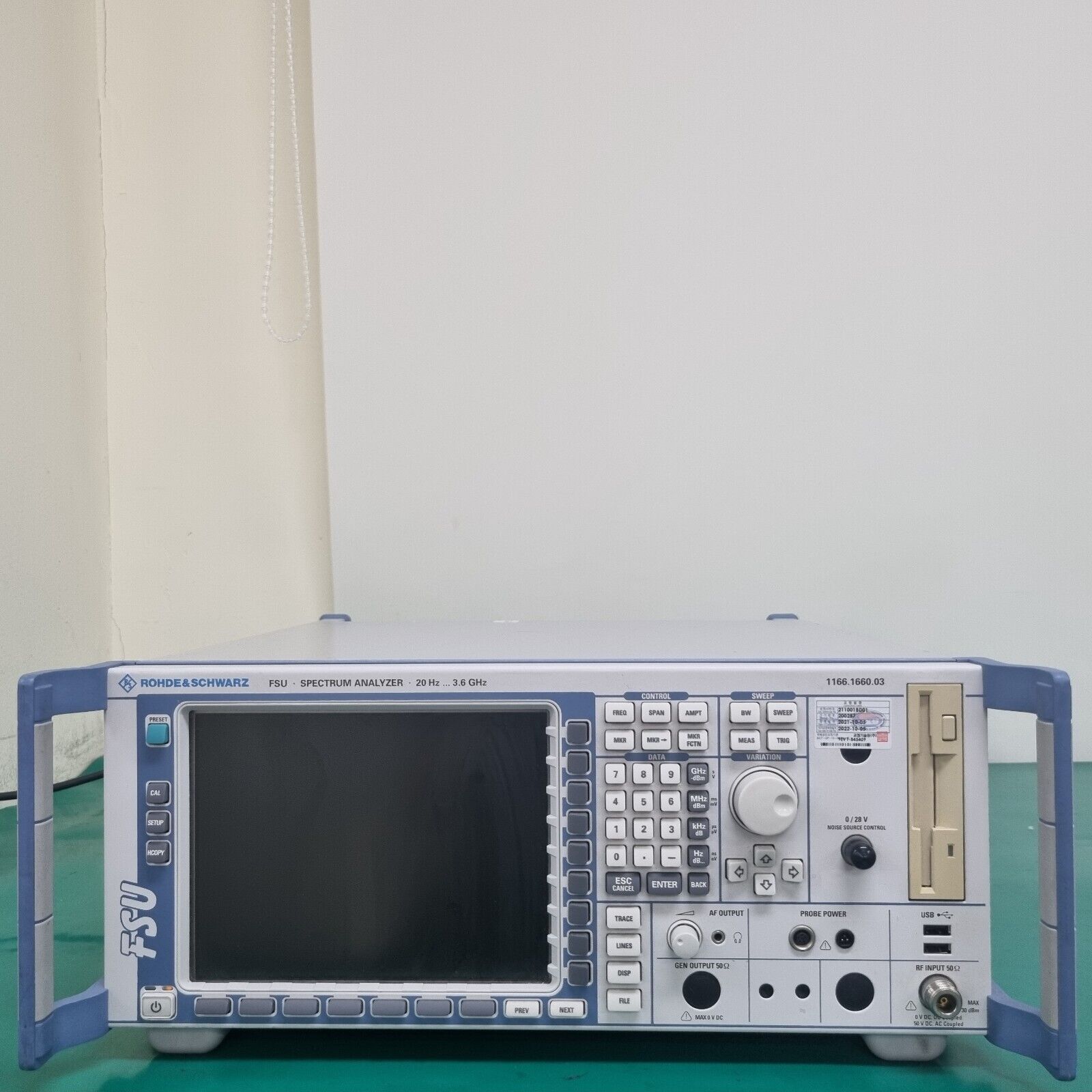

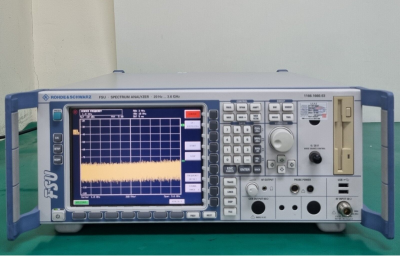

Анализатор спектра R&S FSU3 (демонстрационный)
R&S FSU3 - это высокопроизводительный и точный анализатор спектра, способный работать в широком диапазоне частот от 20Гц до 3,6ГГц. Прибор обеспечивает превосходную разрешающую способность от 1Гц до 50МГц, благодаря чему вы можете выполнять детальное исследование сигналов и помех с высокой точностью. Уровень отображаемых шумов составляет -158дБм при 1Гц, что делает его идеальным для измерения в сложных условиях.
Фазовый шум при отстройке на 10кГц достигает -123dBc, что свидетельствует о превосходстве R&S FSU3 среди аналогов. Среди стандартных функций устройства можно выделить TOI (точка пересечения по интермодуляционным составляющим 3го порядка), которая обычно составляет +25дБм.
FSU3 позволяет выполнять быстрое измерение мощности в соседнем канале со скоростью до 70 замеров в секунду. Прибор имеет общую погрешность уровня всего 0.3дБ на частотах до 3.6ГГц, обеспечивая высокую точность и надежность измерений. Встроенный GPIB обеспечивает легкую передачу данных и интеграцию с другими устройствами. R&S FSU3 представляет собой мощный и точный анализатор спектра с широким спектром возможностей. Среди его стандартных функций можно выделить процедуры для измерения интермодуляционных искажений третьего порядка (TOI), мощности в соседнем канале и других параметров.
Анализатор обладает полным набором детекторов для анализа сигналов, включая максимальные, минимальные, автопиковые и другие. Он также оснащен функциями CCDF (комплементарная кумулятивная функция распределения) и APD (амплитудная плотность распределения), которые позволяют получить более подробную информацию о сигналах.

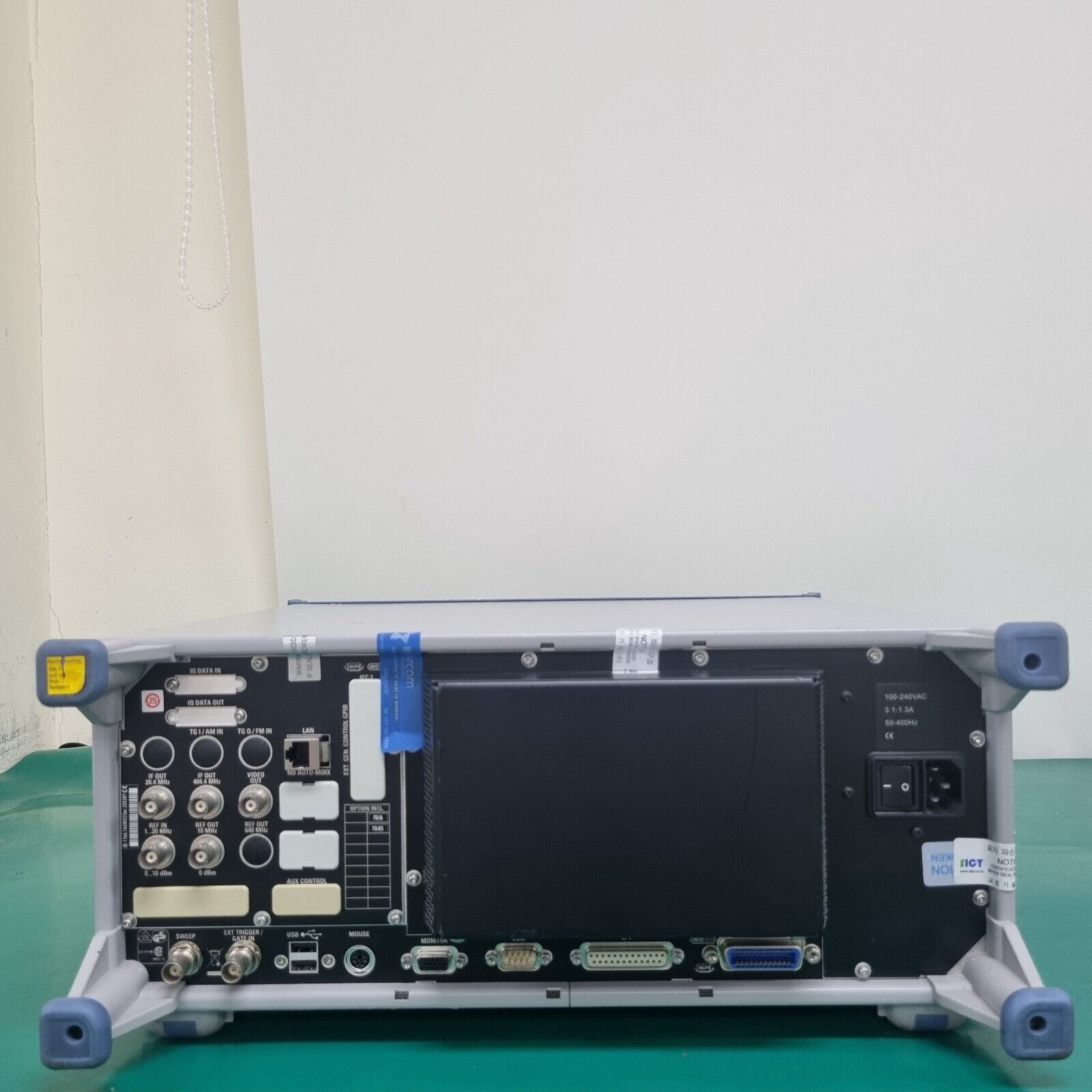

FSU3 имеет возможность редактирования граничных линий, что позволяет проводить более точный анализ сигналов. Встроенные прикладные микропрограммы позволяют анализировать сигналы в соответствии с различными стандартами связи, такими как GSM, EDGE, Bluetooth и другие. R&S FSU3 оснащен операционной системой Embedded Windows XP, что обеспечивает удобство использования и гибкость настроек. Прибор имеет широкий набор интерфейсов для подключения к другим устройствам, включая GPIB, RS-232C, LAN и USB.

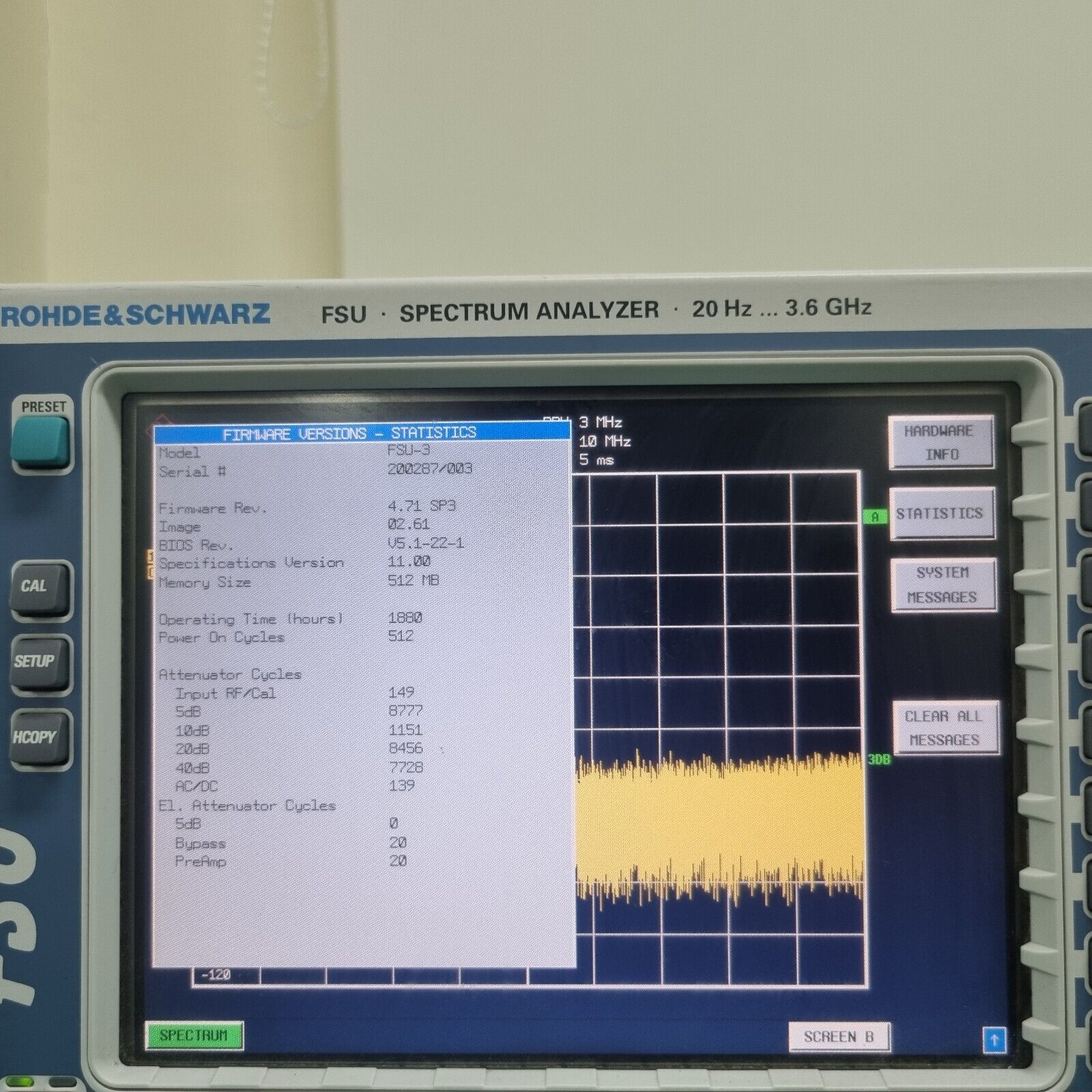

В нашем магазине вы можете купить Анализатор спектра R&S FSU3 - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
20 Гц |
Макс. частота
|
3,6 ГГц |
Диапазон частот | |
FSU3 | от 20 Гц до 3,6 ГГц |
FSU8 | от 20 Гц до 8 ГГц |
FSU26 | от 20 Гц до 26,5 ГГц |
FSU43 | от 20 Гц до 43 ГГц |
FSU46 | от 20 Гц до 46 ГГц |
FSU50 | от 20 Гц до 50 ГГц |
FSU67 | от 20 Гц до 67 ГГц |
Радиочастотные параметры | |
Отображаемый средний уровень шумов (ном.) | −158 дБм (1 Гц) без предусилителя |
Фазовый шум SSB (ном.) | −123 dBc/Гц при отстройке 10 кГц, частота несущей 640 МГц |
Фазовый шум (ном.) | −160 dBc/Гц при отстройке 10 МГц, частота несущей 640 МГц |
Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI) | +25 дБм (ном.) |
Точка сжатия на 1 дБ | 13 дБм (ном.) |
Динамический диапазон при измерении коэффициента утечки мощности в соседний канал сигнала WCDMA |
77,5 дБ / 84 дБ с коррекцией шума |
Линейность дисплея при разрешающей способности по частоте | ≤100 кГц (измерено на 30 приборах) |
Точность | |
Общая погрешность уровня | 0,3 дБ на частотах до 3,6 ГГц |
Нелинейность | < 0,1 дБ до уровня −70 дБ |
Преобразователь IQ с понижением частоты | |
Оцифровка ПЧ | 14 бит 32 МГц (ПЧ 20,4 МГц) |
Память IQ | на 2×512 103 выборок |
Скорость | |
Время свипирования в частотной области | 2,5 мс |
Время свипирования во временной области | 1 мкс |
До 70 измерений в секунду (включая передачу кривой через GPIB) | |
Дистанционное управление в режиме списка снижает время измерения |
Комплектация анализатора FSU
- Анализатор FSU;
- Руководство по эксплуатации.
Дополнительная комплектация анализатора FSU
- R&S®FSP-B10 Управление внешним генератором
- R&S®FSU-B4 Кварцевый генератор с низкой долговременной нестабильностью
- R&S®FSU-B9 Следящий генератор, от 9 кГц до 3,6 ГГц
- R&S®FSU-B12 Выходной аттенюатор от 0 до 70 дБ, для R&S®FSU-B9 (требуется R&S®FSU-B9)
- R&S®FSU-B18 Съемный жесткий диск (без R&S®FSU-B20)
- R&S®FSU-B19 Второй жесткий диск для R&S®FSU-B18 (не поставляется с R&S®FSU-B20)
- R&S®FSU-B20 Расширенные технические требования (не комплектуются с R&S®FSU-B18/-B19)
- R&S®FSU-B21 LO/IF для внешних смесителей (только для R&S®FSU26 и R&S®FSU46)
- R&S®FSU-B23 Предусилитель 20 дБ, от 3,6 ГГц до 26,5 ГГц (для R&S®FSU26, требует R&S®FSU-B25)
- R&S®FSU-B24 Предусилитель 30 дБ, от 100 кГц до 50 ГГЦ
- R&S®FSU-B25 Электронный аттенюатор, от 0 до 30 дБ, встроенный предусилитель 20 дБ (3,6 ГГц)
- R&S®FSU-B27 Выход ЧМ, полоса 10 МГц
- R&S®FSU-B33 Отключенные USB-порты (кроме R&S®FS-K9)
- R&S®FSU-B73 Веяорный анализатор сигналов
- R&S®FSU-B85 Расширенная спецификация для предусилителя FSU-B25
- R&S®FSU-U73 Векторный анализатор сигналов для модернизации блоков XP
- R&S®FS-K5 Встроенное программное приложение для GSM/EDGE
- R&S®FS-K7 Демодулятор для измерений ЧМ
- R&S®FS-K8 Встроенное программное приложение для Bluetooth®
- R&S®FS-K9 Измерения с датчиком мощности (поддерживает R&S®NRP-Z11/-Z21 с R&S®NRP-Z4 USB разъемом)
- R&S®FS-K9 Анализ сигналов системы инструментальной посадки и сигналов всенаправленного курсового радиомаяка (VOR- и ILS-сигналов аэронавигации)
- R&S®FS-K15 Измерения с датчиком мощности (поддерживает R&S®NRP-Z11/-Z21 с R&S®NRP-Z4 USB разъемом)
- R&S®FS-K40 Встроенное программное приложение по измерениям фазового шума для FSP, FSQ, FSU
- R&S®FS-K73 Встроенное программное приложение для тестирования мобильных станций 3GPP-FDD (включая HSUPA)
- R&S®FS-K74+ ПО для анализа сигналов базовых станций 3GPP HSPA+ (требуется R&S®FS-K74)
- R&S®FS-K77 Встроенное программное приложение для передатчиков мобильных станций 3GPP TD-SCDMA
- R&S®FS-K82 Встроенное программное приложение для передатчиков базовых станций CDMA2000®
- R&S®FS-K83 Встроенное программное приложение для передатчиков мобильных станций CDMA2000®
- R&S®FS-K84 Встроенное программное приложение для передатчиков базовых станций CDMA2000®/1xEV-DO
- R&S®FS-K85 Программное приложение для передатчиков мобильных станций CDMA2000®/1xEV-DO
- R&S®FS-K110 Анализ сигналов TETRA(выпуск2) Измерение параметров сигнала TETRA/TEDS для анализатора R&S®FSU / R&S®FSQ
- R&S®FS-Z60 Гармонический смеситель от 40 ГГц до 60 ГГц
- R&S®FS-Z75 Гармонический смеситель от 50 ГГц до 75 ГГц
- R&S®FS-Z90 Гармонический смеситель от 60 ГГц до 90 ГГц
- R&S®FS-Z110 Гармонический смеситель от 90 ГГц до 110 ГГц
