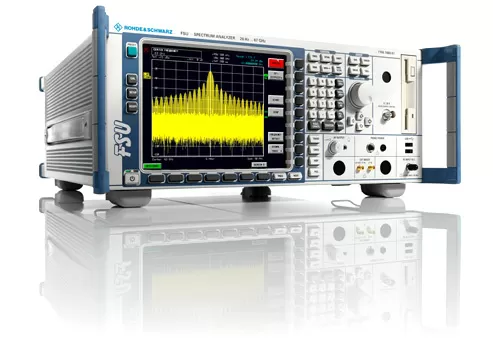

Анализатор спектра R&S FSU3

Госреестр

Артикул: x-12045

Анализатор спектра R&S FSU3 — это высокоточный прибор с отображаемым средним уровнем шумов -158 дБм (1 Гц) и фазовым шумом -123 dBc (1 Гц) при отстройке 10 кГц. Он обладает высокой разрешающей способностью по частоте — от 1 Гц до 50 МГц.

Подробнее

3 259 766 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

R&S FSU3 - это высокопроизводительный и точный анализатор спектра, способный работать в широком диапазоне частот от 20Гц до 3,6ГГц. Прибор обеспечивает превосходную разрешающую способность от 1Гц до 50МГц, благодаря чему вы можете выполнять детальное исследование сигналов и помех с высокой точностью. Уровень отображаемых шумов составляет -158дБм при 1Гц, что делает его идеальным для измерения в сложных условиях.

Фазовый шум при отстройке на 10кГц достигает -123dBc, что свидетельствует о превосходстве R&S FSU3 среди аналогов. Среди стандартных функций устройства можно выделить TOI (точка пересечения по интермодуляционным составляющим 3го порядка), которая обычно составляет +25дБм.

FSU3 позволяет выполнять быстрое измерение мощности в соседнем канале со скоростью до 70 замеров в секунду. Прибор имеет общую погрешность уровня всего 0.3дБ на частотах до 3.6ГГц, обеспечивая высокую точность и надежность измерений. Встроенный GPIB обеспечивает легкую передачу данных и интеграцию с другими устройствами. R&S FSU3 представляет собой мощный и точный анализатор спектра с широким спектром возможностей. Среди его стандартных функций можно выделить процедуры для измерения интермодуляционных искажений третьего порядка (TOI), мощности в соседнем канале и других параметров.

Анализатор обладает полным набором детекторов для анализа сигналов, включая максимальные, минимальные, автопиковые и другие. Он также оснащен функциями CCDF (комплементарная кумулятивная функция распределения) и APD (амплитудная плотность распределения), которые позволяют получить более подробную информацию о сигналах.

FSU3 имеет возможность редактирования граничных линий, что позволяет проводить более точный анализ сигналов. Встроенные прикладные микропрограммы позволяют анализировать сигналы в соответствии с различными стандартами связи, такими как GSM, EDGE, Bluetooth и другие. R&S FSU3 оснащен операционной системой Embedded Windows XP, что обеспечивает удобство использования и гибкость настроек. Прибор имеет широкий набор интерфейсов для подключения к другим устройствам, включая GPIB, RS-232C, LAN и USB.

В нашем магазине вы можете купить Анализатор спектра R&S FSU3 или выбрать прибор из широкого ассортимента продукции Rohde & Schwarz. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Мин. частота	20 Гц
Макс. частота	3,6 ГГц
Тип	Анализатор спектра

Характеристики

Диапазон частот
FSU3	от 20 Гц до 3,6 ГГц
FSU8	от 20 Гц до 8 ГГц
FSU26	от 20 Гц до 26,5 ГГц
FSU43	от 20 Гц до 43 ГГц
FSU46	от 20 Гц до 46 ГГц
FSU50	от 20 Гц до 50 ГГц
FSU67	от 20 Гц до 67 ГГц

Радиочастотные параметры
Отображаемый средний уровень шумов (ном.)	−158 дБм (1 Гц) без предусилителя
Фазовый шум SSB (ном.)	−123 dBc/Гц при отстройке 10 кГц, частота несущей 640 МГц
Фазовый шум (ном.)	−160 dBc/Гц при отстройке 10 МГц, частота несущей 640 МГц
Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI)	+25 дБм (ном.)
Точка сжатия на 1 дБ	13 дБм (ном.)
Динамический диапазон при измерении коэффициента утечки мощности в соседний канал сигнала WCDMA	77,5 дБ / 84 дБ с коррекцией шума
Линейность дисплея при разрешающей способности по частоте	≤100 кГц (измерено на 30 приборах)

Точность
Общая погрешность уровня	0,3 дБ на частотах до 3,6 ГГц
Нелинейность	< 0,1 дБ до уровня −70 дБ

Преобразователь IQ с понижением частоты
Оцифровка ПЧ	14 бит 32 МГц (ПЧ 20,4 МГц)
Память IQ	на 2×512 103 выборок

Скорость
Время свипирования в частотной области	2,5 мс
Время свипирования во временной области	1 мкс
До 70 измерений в секунду (включая передачу кривой через GPIB)
Дистанционное управление в режиме списка снижает время измерения

Комплектация

Комплектация анализатора FSU

Анализатор FSU;
Руководство по эксплуатации.

Дополнительная комплектация анализатора FSU

R&S®FSP-B10 Управление внешним генератором
R&S®FSU-B4 Кварцевый генератор с низкой долговременной нестабильностью
R&S®FSU-B9 Следящий генератор, от 9 кГц до 3,6 ГГц
R&S®FSU-B12 Выходной аттенюатор от 0 до 70 дБ, для R&S®FSU-B9 (требуется R&S®FSU-B9)
R&S®FSU-B18 Съемный жесткий диск (без R&S®FSU-B20)
R&S®FSU-B19 Второй жесткий диск для R&S®FSU-B18 (не поставляется с R&S®FSU-B20)
R&S®FSU-B20 Расширенные технические требования (не комплектуются с R&S®FSU-B18/-B19)
R&S®FSU-B21 LO/IF для внешних смесителей (только для R&S®FSU26 и R&S®FSU46)
R&S®FSU-B23 Предусилитель 20 дБ, от 3,6 ГГц до 26,5 ГГц (для R&S®FSU26, требует R&S®FSU-B25)
R&S®FSU-B24 Предусилитель 30 дБ, от 100 кГц до 50 ГГЦ
R&S®FSU-B25 Электронный аттенюатор, от 0 до 30 дБ, встроенный предусилитель 20 дБ (3,6 ГГц)
R&S®FSU-B27 Выход ЧМ, полоса 10 МГц
R&S®FSU-B33 Отключенные USB-порты (кроме R&S®FS-K9)
R&S®FSU-B73 Веяорный анализатор сигналов
R&S®FSU-B85 Расширенная спецификация для предусилителя FSU-B25
R&S®FSU-U73 Векторный анализатор сигналов для модернизации блоков XP
R&S®FS-K5 Встроенное программное приложение для GSM/EDGE
R&S®FS-K7 Демодулятор для измерений ЧМ
R&S®FS-K8 Встроенное программное приложение для Bluetooth®
R&S®FS-K9 Измерения с датчиком мощности (поддерживает R&S®NRP-Z11/-Z21 с R&S®NRP-Z4 USB разъемом)
R&S®FS-K9 Анализ сигналов системы инструментальной посадки и сигналов всенаправленного курсового радиомаяка (VOR- и ILS-сигналов аэронавигации)
R&S®FS-K15 Измерения с датчиком мощности (поддерживает R&S®NRP-Z11/-Z21 с R&S®NRP-Z4 USB разъемом)
R&S®FS-K40 Встроенное программное приложение по измерениям фазового шума для FSP, FSQ, FSU
R&S®FS-K73 Встроенное программное приложение для тестирования мобильных станций 3GPP-FDD (включая HSUPA)
R&S®FS-K74+ ПО для анализа сигналов базовых станций 3GPP HSPA+ (требуется R&S®FS-K74)
R&S®FS-K77 Встроенное программное приложение для передатчиков мобильных станций 3GPP TD-SCDMA
R&S®FS-K82 Встроенное программное приложение для передатчиков базовых станций CDMA2000®
R&S®FS-K83 Встроенное программное приложение для передатчиков мобильных станций CDMA2000®
R&S®FS-K84 Встроенное программное приложение для передатчиков базовых станций CDMA2000®/1xEV-DO
R&S®FS-K85 Программное приложение для передатчиков мобильных станций CDMA2000®/1xEV-DO
R&S®FS-K110 Анализ сигналов TETRA(выпуск2) Измерение параметров сигнала TETRA/TEDS для анализатора R&S®FSU / R&S®FSQ
R&S®FS-Z60 Гармонический смеситель от 40 ГГц до 60 ГГц
R&S®FS-Z75 Гармонический смеситель от 50 ГГц до 75 ГГц
R&S®FS-Z90 Гармонический смеситель от 60 ГГц до 90 ГГц
R&S®FS-Z110 Гармонический смеситель от 90 ГГц до 110 ГГц
