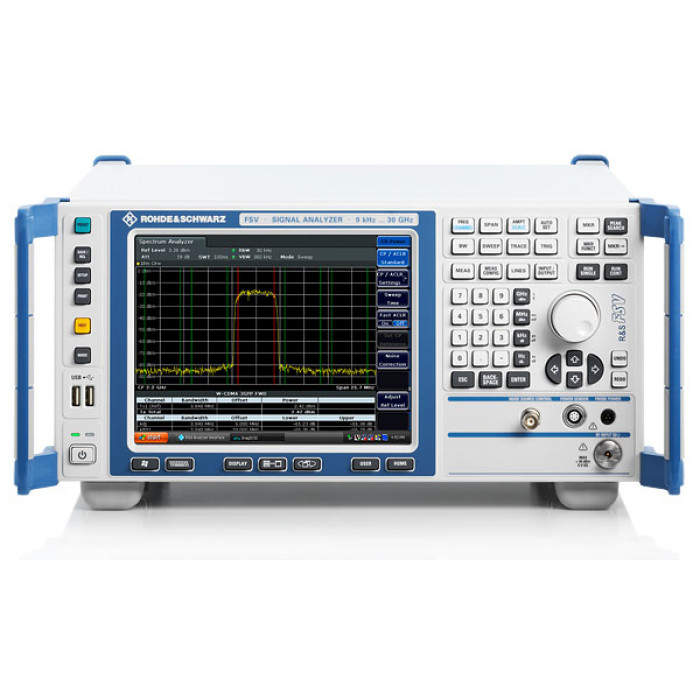

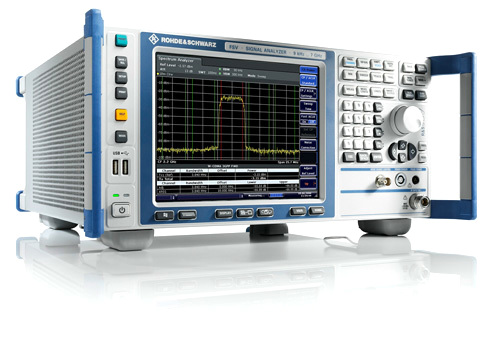

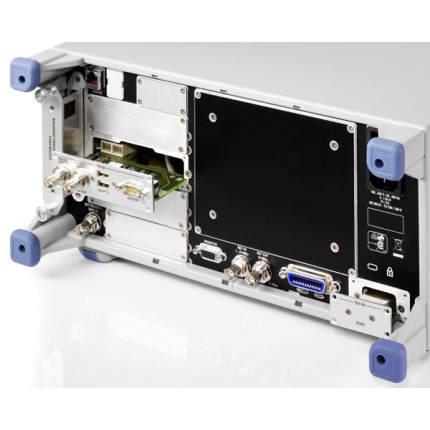

Анализатор спектра R&S FSV7

R&S®FSV7

Диапазон частот

  от 10 Гц до 7 ГГц

Точность воспроизведения частоты

1 × 10-6
1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4
4 х 10-9 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14

Нестабильность частоты в диапазоне температур от 0 °С до 50 °С

1 х 10-6
1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 02
1 х 10-8 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 03
5 х 10-10 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14

Полоса разрешения

Стандартная развертка

от 1 Гц до 10 МГц

Стандартная развертка (нулевая полоса обзора)

от 1 Гц до 10 МГц, 20 МГц, 28 МГц; 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))

БПФ-развертка

от 1 Гц до 3 МГц

Канальный фильтр

от 100 Гц до 5 МГц 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))

Фильтр электромагнитных помех (только с FSV-K54)

200 Гц, 9 кГц, 120 кГц, 1 МГц

Полоса видеофильтра

от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))

Полоса анализа сигнала

28 МГц, 40 МГц с опцией R&S®FSV-B70, 160 МГц с опцией R&S®FSV-B160, 10 МГц для R&S®FSV-40 (модель .39)

Средний уровень собственных шумов (DANL)

DANL (полоса 1 Гц)

1 ГГц

–152 дБмВт, –155 дБмВт (тип.)

3 ГГц

–150 дБмВт, –153 дБмВт (тип.)

7 ГГц

–146 дБмВт, –149 дБмВт (тип.)

13 ГГц

–148 дБмВт, –151 дБмВт (тип.)

30 ГГц

–144 дБмВт, –147 дБмВт (тип.)

40 ГГц

-136 дБмВт, - 139 дБмВт (тип.)

DANL с предусилителем, опция R&S®FSV-B22

1 ГГц

–162 дБмВт, –165 дБмВт (тип.)

3 ГГц

–160 дБмВт, –163 дБмВт (тип.)

7 ГГц

–156 дБмВт, –159 дБмВт (тип.)

Точка TOI

f < 3,6 ГГц

+13 дБмВт, +16 дБмВт (тип.)

от 3,6 ГГц до 30 ГГц

+15 дБмВт, +18 дБмВт (тип.)

Динамический диапазон WCDMA ACLR

без компенсации шума

70 дБ

с компенсацией шума

73 дБ

Фазовый шум

Частота несущей 1 ГГц отстройка от несущей 10 кГц

–106 дБн (1 Гц), –110 дБн (1 Гц) (тип.)

отстройка от несущей 100 кГц

–115 дБн (1 Гц)

отстройка от несущей 1 МГц

–134 дБн (1 Гц)

Общая погрешность измерений

3,6 ГГц

0,29 дБ

7 ГГц

0,39 дБ

Готов к работе с сегодняшними и завтрашними стандартами

• Полностью цифровая обработка сигнала обеспечивает высокую точность и превосходную воспроизводимость измерений
• Самый большой в этом классе объем памяти I/Q для записи сигнальных последовательностей
• Полоса анализа сигнала 160 МГц, самая широкая в этом классе приборов, пригодна для всех профилей WLAN 802.11ac и LTE

Полоса 28 МГц
  (базовая конфигурация)

Полоса 40 МГц
  (расширенная конфигурация)

Полоса 160 МГц
  (расширенная конфигурация)

LTE

Превышает ширину канала 20 МГц сигнала LTE

Может быть проанализировано до 2    соседних каналов LTE шириной 20 МГц

Анализ нескольких полос частот

WLAN

Превышает ширину канала 20 МГц    сигналов WLAN 802.11 a/b/g

Перекрывает полосу сигналов    широкополосной технологии WLAN 802.11n

Перекрывает полосу сигналов    широкополосной технологии WLAN 802.11ac

WCDMA

Превышает полосу 20 МГц, необходимую    для CCDF-измерений    сигналов WCDMA с четырьмя несущими

-

-

Малые затраты на тестирование и высокая производительность

• До пяти раз быстрее других анализаторов сигнала
• Специальные процедуры тестирования для производственного применения
• Эффективные функции дистанционного управления

Скорость развертки, дистанционное управление, усреднение по 1000 разверткам

1000/с
(0,9 мс на развертку)

Режим списка, измерение уровня основной частоты и пяти гармоник

21 мс

Поиск пикового значения маркера

1,3 мс

Смена и опрос частоты

15 мс

Скорость развертки, ручной режим работы

1000/с
(1 мс на развертку)

Минимальное время развертки (нулевая полоса обзора)

1 мкс

Минимальное время развертки (развертка по частоте)

1 мс
