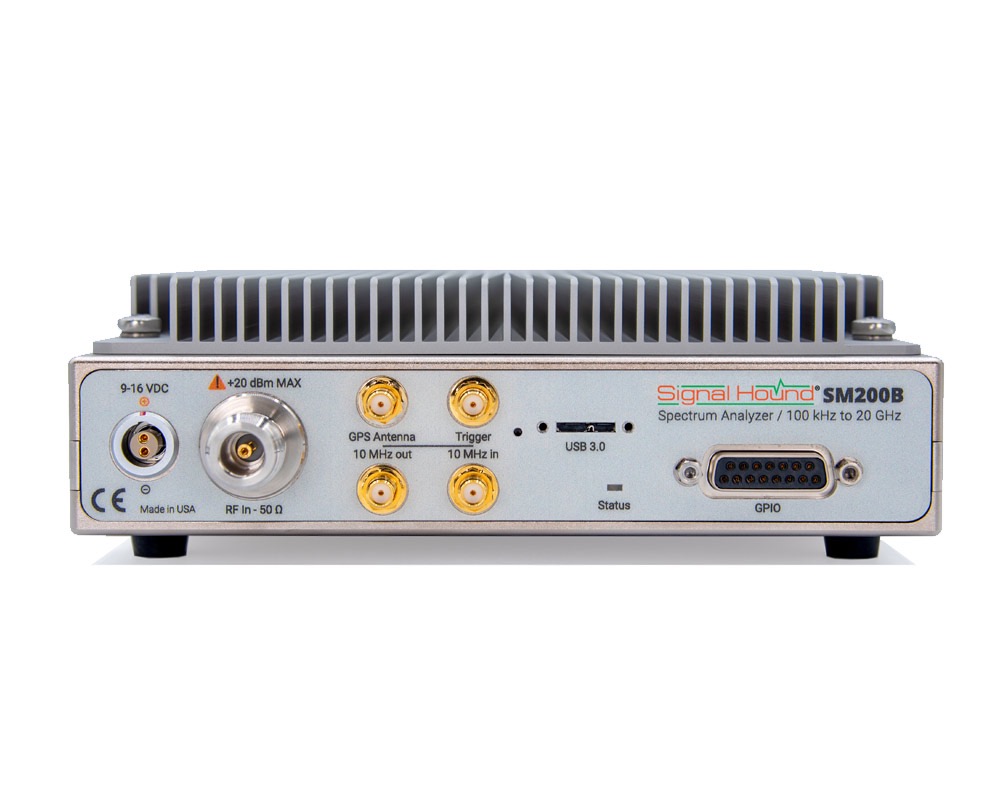

Анализатор спектра реального времени Signal Hound SM200B

Госреестр

Артикул: x-12048

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

SM200B – быстродействующий анализатор спектра реального времени с широким динамическим диапазоном, низким уровнем собственных фазовых шумов и функцией мониторинга спектра. Соединение с компьютером пользователя осуществляется по высокоскоростной шине USB3.0 SuperSpeed. Устройство имеет ширину полосы анализа 160 МГц в реальном времени, 40 МГц – в режиме записи данных, диапазон рабочих частот от 100 кГц до 20 ГГц и скорость сканирования 1 ТГц/с при полосе RBW 30 кГц. Оцифровка происходит со скоростью миллиард выборок в секунду. Анализатор спектра SM200B использует опорный генератор OCXO 100 МГц с очень низкими фазовыми шумами. SM200B имеет высокое значение показателя IP3 и низкий отображаемый средний уровень шумов (DANL), позволяющие пользователю исследовать спектр сигнала с достаточной чувствительностью и без проблем с дополнительными интермодуляционными спектральными составляющими. SM200B имеет встроенный приемник системы GPS для простановки временных меток в анализируемых сигналах.

Характеристики

Тип	Анализатор спектра
Мин. частота	100 кГц.
Макс. частота	200 ГГц

Характеристики

Диапазон частот анализатора спектра: 100 кГц...20 ГГц
Способность записи 2 сек. квадратурных данных в полосе IBW 160 МГц
Стабильность встроенного источника частоты: ±5E-9
Частота оцифровки: 5 кГц...160 МГц
Полосы пропускания анализатора спектра (RBW): 0,1 Гц...10 МГц
Скорость сканирования: 1 TГц/с

Отображаемый средний уровень шумов (DANL), дБм:

Диапазон частот	DANL
100 кГц - 700 МГц	-156
700 МГц – 2,7 ГГц	-161
2,7 ГГц – 4,5 ГГц	-158
4,5 ГГц - 8,2 ГГц	-155
8,2 ГГц - 15,2 ГГц	-156
15,2 ГГц - 20 ГГц	-149

Точность отображения амплитуды сигнала: ± 2 дБ (100 кГц…6 ГГц),± 3 дБ (ГГц…20 ГГц)
Диапазон рабочих температур: 0...50 °С
опционально -40...+65 °С
