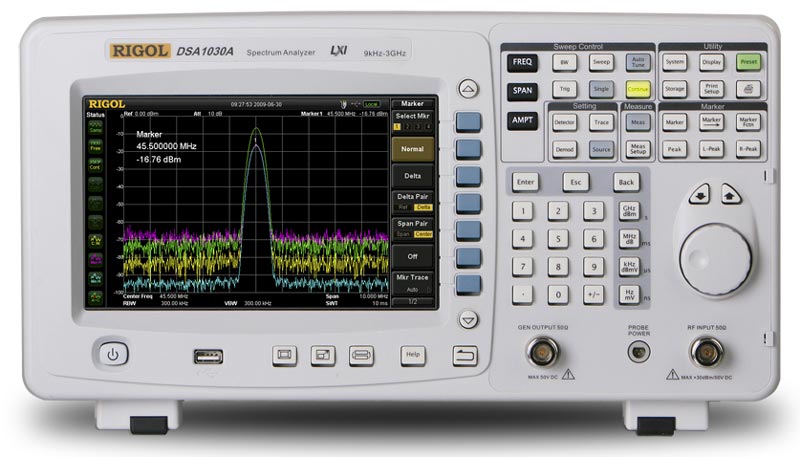

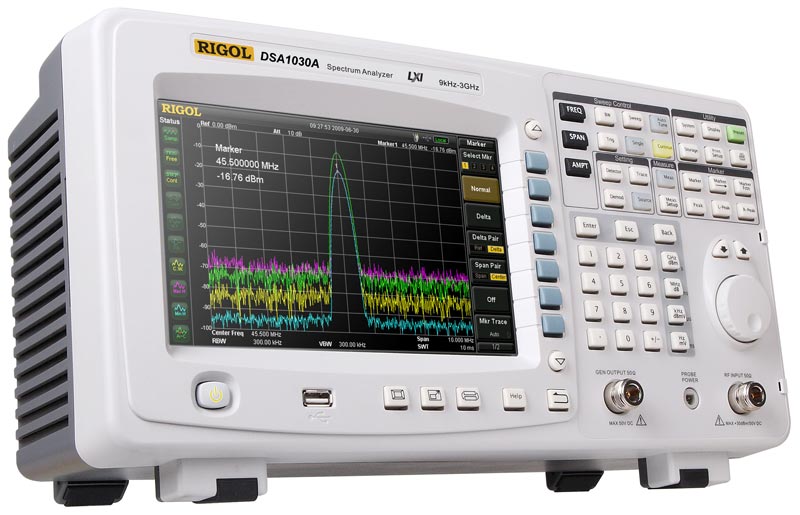

Анализатор спектра с опцией трекинг-генератора Rigol DSA10301-TG
Артикул:
x-09346
Анализатор спектра Rigol DSA1030A-TG представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030A-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A-TG для измерения S-параметров.
Подробнее
Снят с производства
Нашли дешевле?
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
|||
|
|||
|
|||
|
Описание
Цифровой анализатор спектра 9 кГц - 3 ГГц; цифровой частот. синтез, встр. предусилитель, средний уровень соб.шума: -148дБмВт; макс.уровень +30 дБмВт; RBW: от 10Гц; фаз. шум: -88 дБн/Гц; измерение мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм. искажения, TOI; маркерные измерения; запись спектрограмм и настроек. Встроенный трекинг-генератор: частотный диапазон 9 кГц - 3 ГГц; выходной уровень -20 дБм...0 дБм; устанавливается на заводе. Цветной ЖК-дисплей 8,5"; интерфейс USB device, USB host, VGA, LXI-C; батарейное питание; размеры 399 х 223 х 159 мм, масса 6,2 кг.
Снято с производства. Замена: DSA832-TG
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
9 кГц. |
|
Макс. частота
|
3 ГГц |
|
Мин. полоса пропускания
|
10 Гц. |
|
Макс. полоса пропускания
|
1 МГц. |
Характеристики
| Характеристики | Параметры | Значения |
|---|---|---|
| ЧАСТОТА | Частотный диапазон | 9 кГц…3 ГГц |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты | ± 3х10-6 | |
| Изменение погрешности источника опорной частоты | ± 3х10-6/год | |
| Погрешность измерения частоты |
Разрешение маркера: ± полоса обзора / (кол. точек развертки-1) |
|
|
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
||
| Полоса обзора | Нулевая, 100 Гц…3 ГГц | |
| Погрешность полосы обзора |
± полоса обзора / (кол. точек развертки-1) |
|
| Плотность фазовых шумов (центр. частота =500 МГц, RBW ≤1кГц) |
<-88 dBс/Гц @ 10 кГц |
|
| ПОЛОСА ПРОПУСКАНИЯ |
Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ) |
10 Гц… 1 МГц, с шагом 1-3-10 |
| Избирательность фильтров по уровням (60 дБ/3 дБ) |
<5:1 |
|
| Погрешность установки полосы пропускания ПЧ |
<5% |
|
| Полоса пропускания видео |
1 Гц … 3 МГц, с шагом 1-3-10 |
|
|
АМПЛИТУДА |
Диапазон измерения уровня | Уровень собственных шумов … +30 дБм |
| Тип детектора | нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый | |
|
Средний уровень шумов (типично) |
без предусилителя:
с предусилителем: |
|
| АЧХ |
без предусилителя:
с предусилителем: |
|
| Аттенюатор |
Предел ослабления: |
|
|
Погрешность переключения (центральная частота=50 МГц): |
||
|
Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 dBm, 20 ºC…30 ºC): |
||
| Установка опорного уровня |
Диапазон: |
|
| Разрешение логарифмической шкалы 0,01 дБ, линейной - 4 цифры | ||
|
Погрешность измерения |
||
| Гармонические искажения 2-го порядка | SHI : +35 dBm | |
| Интермодуляционные искажения 3-го порядка | TOI: +7 dBm (центральная частота>30 МГц) | |
| Комбинационные искажения | <-60 дБс | |
| Собственные комбинационные помехи | <-88 дБм, типично | |
| РАЗВЕРТКА | Диапазон |
10 мс… 3000 с (нулевой обзор) 20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц) |
| ВХОД | ВЧ вход |
Соединитель N-типа (female) ; 50 Ом; |
| Максимальная постоянная составляющая: 50 В | ||
| Максимально опасный уровень входного сигнала: 40 дБм (10 Вт) | ||
|
Точка компрессии усиления 1 дБ: >0 дБм (предусилитель выключен) |
||

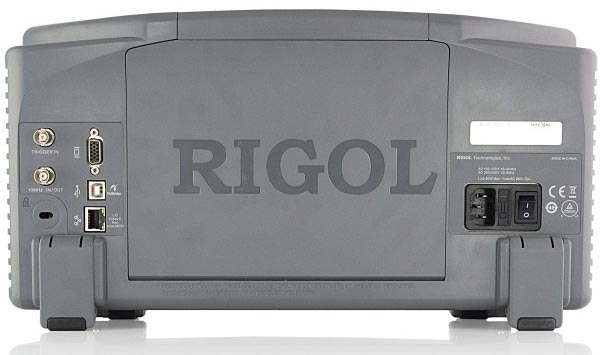

| Другие входы / выходы |
Выход источника сигнала |
|
|
Вход для питания пробника |
||
|
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска |
||
|
USB Host 2.0 |
||
|
VGA |
||
| Запуск | Источник запуска | свободный, видео, внешний |
|
Внешний запуск |
5 В TTL уровень |
|
|
Трекинг-генератор |
Диапазон |
9 кГц...3 ГГц |
|
Выходной уровень |
-20 дБм...0 дБм |
|
| ОБЩИЕ ДАННЫЕ | Дисплей |
Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов |
| Поддержка принтера |
Протокол PictBridge |
|
| Удаленное управление |
USB TMC |
|
| Демодулятор | АМ/ЧМ модуляция | |
| Напряжение питания |
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц |
|
| Потребляемая мощность |
35 Вт, типично; 60 Вт, масимально |
|
| Габаритные размеры | 399 x 223 х 159 мм | |
| Масса |
6,2 кг (без батарей); 7,4 кг (с батареей) |
|
| Внутренняя память данных |
Mass Memory Flash Disk (встроенный) |
|
| Рабочая температура |
5 ºC …40 ºC |
|
Отображение
- Логарифмическая шкала: 1 дБ…200 дБ
- Линейная шкала: 0 до опорного уровня
- Количество точек: 601 (нормальный), 751 (полный экран)
- Количество графиков: 3 + основная
- Тип детектора:
Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average - Операции над графиками:
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка, A-B, A+константа, A-константа. - Единицы измерения:
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Расширенные измерения
- измерение мощности в основном канале
- измерение занимаемой полосы
- соотношение мощностей в смежных каналах
- измерение мощности во временной области при нулевой полосе пропускания
- измерение мощности в полосе между двумя максим. точками
- измерение отношения сигнал/шум измерение гармонических искажений
- измерение интермодуляционных искажений
- тестирование в пределах
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Комплектация
Стандартная комплектация
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
- CD-ROM (руководство пользователя, руководство по программированию)
Дополнительная комплектация
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- крышка для переднюю панель DSA1000-FPCS
- мост для измерения КСВН VB1020
- мост для измерения КСВН VB1040
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
