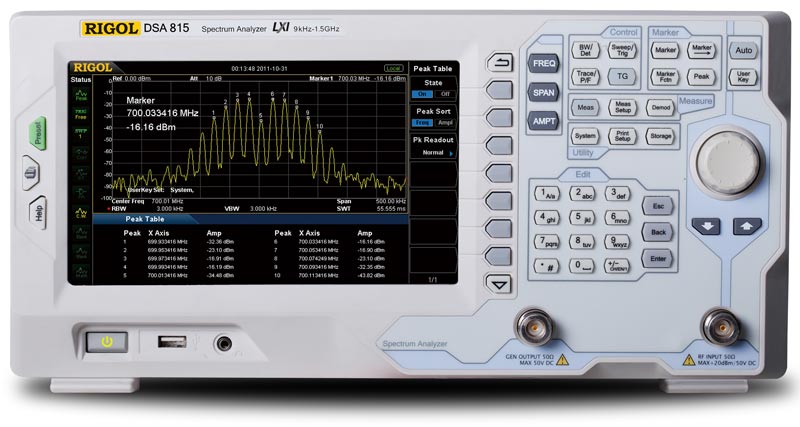

Анализатор спектра с трекинг-генератором Rigol DSA815-TG
Артикул:
x-09350
Анализатор спектра Rigol DSA815-TG представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA815-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA815-TG для измерения S-параметров.
Подробнее
217 256 руб./шт
228 690 руб.
-5%
Экономия 11 434 руб.
В наличии
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
|||
|
|||
|
|||
|
|||
|
|||
|
Описание
DSA815-TG - анализатор спектра с трекинг-генератором серии RIGOL DSA800. Прибор работает в диапазоне частот от 9 кГц до 1,5 ГГц при полосе пропускания 10 Гц - 1 МГц. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу анализатора спектра общего назначения c встроенным трекинг-генератором. При использовании совместимой опции (приобретается отдельно) возможно применение в качестве измерителя электромагнитных помех. Анализатор спектра данной модели отличают небольшие размеры и вес. Выполнен в виде моноблока с переносной ручкой и экраном 8" для отображения результатов проводимых измерений. Предназначен для разработки, производства и измерений электронных компонентов и устройств в лабораторных, сервисных и учебных целях.
Особенности и преимущества:
Особенности и преимущества:
- Диапазон частот от 9 кГц до 1.5 ГГц
- Низкий отображаемый средний уровень собственных шумов (DANL): <-155 дБм (тип.)
- Низкий уровень фазового шума: < -98 дБн/Гц (тип.)
- Погрешность измерения амплитуды:<0.8 дБ
- Минимальное разрешение по частоте (RBW) 10 Гц
- Трекинг-генератор до 1,5 ГГц
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Приложение для измерения КСВН (опция)
- Программное обеспечение для ПК
- Экран 8 дюймов
- Большой выбор опций и аксессуаров
- Компактный размер и малый вес
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
9 кГц. |
|
Макс. частота
|
1.5 ГГц |
|
Мин. полоса пропускания
|
100 Гц. |
|
Макс. полоса пропускания
|
1 МГц. |
Характеристики
| Рабочий диапазон частот | От 9 кГц до 1,5 ГГц |
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm |
| Температурная стабильность в диапазоне от 0℃ до 50℃ с опорным уровнем 25 ℃ | <2 ppm |
| Старение | <2 ppm/год |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | span / (кол-во точек развертки-1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счетчик частоты | |
| Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до макс. частоты |
| Погрешность | ± span / (кол. точек развертки-1) |
| Фазовый шум (fцентр =1 ГГц, при температуре от 20 до 30 °C) | |
| Отстройка 10 кГц | <-80 дБн/Гц |
| Отстройка 100 кГц | <-100 дБн/Гц (тип.) |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | От 10 Гц до 1 МГц, с шагом 1-3-10 |
| Точность RBW | <5%(ном.) |
| Избирательность (60 дБ:3 дБ) | <5(ном.) |
| Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Параметры измерения амплитуды | |
| Измерение уровня (fцентр ≥ 10 МГц) | От среднего уровня собственных шумов (DANL) до +20 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
| Перегрузка | +30 дБм (1 Вт) |
| Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
| без предусилителя | |
| 100 кГц...1 МГц | <-90 дБм, <-110 дБм (тип.) |
| 1 МГц…1,5 ГГц | <-110 дБм + 6 × (f/1 ГГц) дБ, <-115 дБм (тип.) |
| с предусилителем | |
| 100 кГц...1 МГц | <-110 дБм, <-130 дБм (тип.) |
| 1 МГц…1,5 ГГц | <-130 дБм + 6 × (f/1 ГГц) дБ, <-135 дБм (тип.) |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | От 1 до 200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3+математические трассы |
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики | |
| без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…1,5 ГГц | <0,7 дБ; |
| с предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…1,5 ГГц | <1,0 дБ; |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | от 0 до 30 дБ, с шагом 1 дБ |
| Погрешность переключения (fцентр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C): | <0,5 дБ |
| Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,4 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | От - 100 дБм до +20 дБм с шагом 1 дБ |
| Линейная шкала | 4 разряда |
| Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
| Параметры встроенного предусилителя | |
| Частотный диапазон | От 100 кГц до 1,5 ГГц |
| Коэффициент усиления | 20 дБ |
| Погрешность измерения уровня | |
| (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) |
<1,5 дБ (ном.) |
| КСВН по входу (аттенюатор ≥10 дБ) | |
| От 300 кГц до 1,5 ГГц | <1,5 дБ |
| Искажения | |
| Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,) |
+40 дБм |
| Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
+10 дБм |
| Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ) |
>0 дБм |
| Развертка (Sweep) | |
| Время развертки | Нулевой обзор от 20 мкс до 1500 с Полоса обзора ≥100 Гц от 1 мс до 1500 с |
| Погрешность времени развертки | Нулевой обзор (sweep > 1 мс) 5% Полоса обзора ≥ 100 Гц,5% |
| Тип запуска | непрерывный, одиночный |
| Триггер | |
| Источник | свободный, внешний , видео |
| Внешний уровень запуска | 5 В TTL уровень |
| Трекинг-генератор | |
| Диапазон частот | От 100 кГц до 3,2 ГГц |
| Динамический диапазон | -40 до 0 дБм |
| Разрешение по амплитуде | 1 дБ |
| Равномерность АЧХ (отн. 50 МГц) | ± 3 дБ (ном.) |

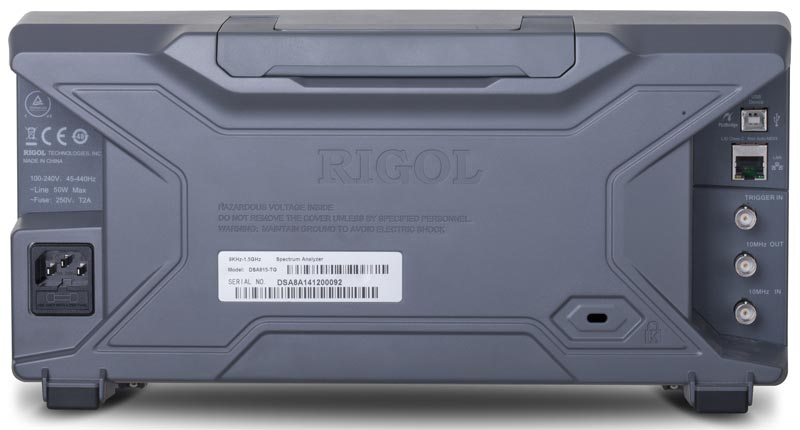

| Входы/Выходы | |
| ВЧ вход | Разъем N-типа (female) Импеданс 50 Ом |
| Вход / Выход внутреннего источника опорного сигнала | Частота 10 МГц Выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
| Вход / Выход внешнего источника опорного сигнала | Частота 10 МГц ± 5 ppm Выходной уровень от 0 дБм до +10 дБм, Разъем BNC-тип (female) Импеданс 50 Ом |
| Вход внешнего запуска 1 | Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень |
| Общие данные | |
| Дисплей | 8" TFT экран, 800 х 480 пикселей |
| Память | Внутренняя: флэш-память Внешняя: USB-флэш накопитель |
| Интерфейсы | USB, LAN, GPIB |
| Электропитание | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
| Диапазон рабочих температур | от 0 до 50 °C |
| Габаритные размеры | 361.6 x 178.8 х 128 мм |
| Масса | 4,25 кг |
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Комплектация
- анализатор спектра
- краткое руководство
- кабель питания
Документы
DSA815_TG
259,2 кб
