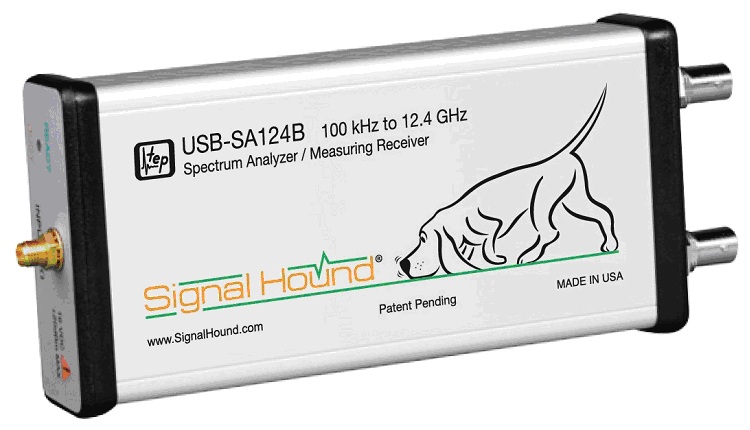

Бюджетный анализатор спектра Signal Hound USB-SA124B

Госреестр

Артикул: x-12058

Версия анализатора спектра с расширенным до 12,4 ГГц рабочим диапазоном частот.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Версия анализатора спектра с расширенным до 12,4 ГГц рабочим диапазоном частот.

Диапазон рабочих частот анализатора спектра – 100 кГц…12,4 ГГц. Динамический диапазон от -151 дБм до 10 дБм. Полоса разрешения по частоте от 0,1 Гц до 250 кГц и 6 МГц. Устройство USB-SA124B включает в себя измерительный приемник с большим динамическим диапазоном: 0 дБм… -125 дБм (150 кГц - 1 ГГц), 0 дБм… -115 дБм (1 ГГц – 4,4 ГГц). Относительная точность измерений - 0,25 дБ. Точность при измерении амплитуды сигналов с АМ и ЧМ – 1%.

Анализатор спектра предназначен для измерений параметров относительно узкополосных сигналов – до 20 МГц. Аппаратная и программная части полностью совместимы с компьютерами на базе операционной системы Windows. Анализатор USB-SA124B может быть выполнен со встроенным термостатированным кварцевым генератором (опция 2).

USB-SA124B может работать как измерительный приемник и измеритель фазовых шумов в диапазоне отстроек от несущей 1 Гц...250 кГц. Прибор позволяет прослушивать демодулированные АМ, ЧМ сигналы и сигналы с однополосной амплитудной модуляцией.

В комплекте с трекинг-генератором USB-TG124A анализатор спектра USB-SA124B позволяет выполнять измерения АЧХ различных СВЧ устройств. При использовании программного обеспечения Spike анализатор спектра может работать в реальном времени с полосой 250 кГц.

Характеристики

Мин. частота	100 кГц.
Макс. частота	12.4 ГГц.
Тип	Анализатор спектра

Характеристики

Диапазон частот анализатора спектра: 100 кГц...12,4 ГГц
Стабильность встроенного источника частоты: ±1E-6,
опционально 1E-7
Полосы пропускания анализатора спектра (RBW): 0.1 Гц...250 кГц и 6 МГц

Отображаемый средний уровень шумов (DANL), дБм:

Диапазон частот	DANL (Аттенюатор на 0 dB, VBW=RBW<100 кГц, опорный уровень -70 дБ, 16 усреднений)
100 кГц - 10 МГц	-147
10 МГц - 100 МГц	-151
100 МГц - 3 ГГц	-152
3 ГГц - 5.5 ГГц	-145
5.5 ГГц - 7 ГГц	-149
7 ГГц - 8 ГГц	-147
8 ГГц - 11 ГГц	-134
11 ГГц - 12.4 ГГц	-129

Типовой уровень собственных фазовых шумов на частоте 10 ГГц, дБн/Гц

Отстройка от несущей	Уровень фазового шума
100 Гц	-72
1 кГц	-80
10 кГц	-87
100 кГц	-87
1 МГц	-110

Точность отображения амплитуды сигнала: ± 1,5 дБ (в диапазоне 100 кГц-6 ГГц),
± 2,5 дБ (в диапазоне 6 ГГц-12,4 ГГц)
Уровень паразитных составляющих: -103 дБм
Диапазон рабочих температур: 0...50 °С
