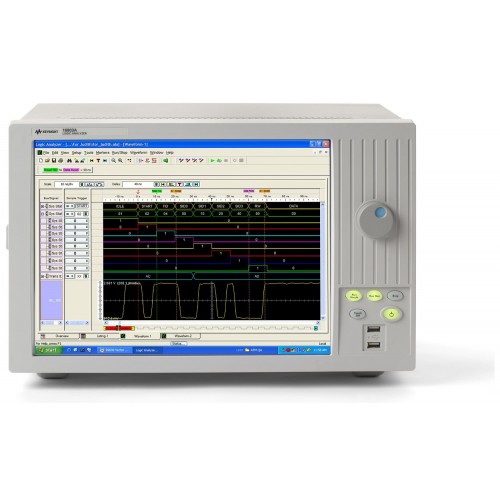

Логический анализатор Agilent 16804A
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы сигналов и спектра
-Логический анализатор Agilent 16804AАвтотестерыАнализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы дистанционного контроляПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Логический анализатор Agilent 16804A — это мощный инструмент для тестирования и отладки цифровых устройств. Он обладает максимальной тактовой частотой 300 МГц и максимальной глубиной памяти 16 M векторов, что позволяет проводить детальный анализ сигналов. Наличие выбора из восьми моделей с количеством каналов до 204 даёт возможность подобрать оптимальный вариант для конкретных задач.
Подробнее
3 112 956 руб./шт
Уточняйте наличие
Нашли дешевле?
-
+
В корзинуВ корзине
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Agilent 16804A - это логический анализатор, обладающий рядом преимуществ, делающих его одним из наиболее эффективных инструментов для тестирования и отладки цифровых устройств. Одной из ключевых особенностей данного прибора является встроенный генератор тестовых последовательностей, который позволяет создавать стимулы и анализировать отклики без необходимости использования дополнительного оборудования. Это облегчает процесс тестирования и делает Agilent 16804A идеальным выбором для специалистов, работающих в области разработки и отладки цифровой аппаратуры.
Этот прибор обладает максимальной тактовой частотой в 300 МГц, обеспечивая высокую скорость обработки входных сигналов. Объем памяти анализатора тоже впечатляет - 16 МБ, что позволяет хранить и анализировать значительные объемы информации. Это открывает возможности для изучения даже самых сложных и запутанных процессов, происходящих в тестируемых девайсах.
Agilent 16804A оснащен удобным и понятным пользовательским интерфейсом, который облегчает процесс настройки и эксплуатации прибора. Кроме того, анализатор можно подключить к компьютеру для контроля и анализа данных через специальное программное обеспечение, входящее в комплект поставки. Agilent 16804A - это логический анализатор, обладающий памятью на 32 Мбит, что дает пользователю возможность записывать и анализировать самые сложные входные сигналы.Данный прибор имеет 204 канала, обеспечивая возможность работы с большим числом входных сигналов одновременно. Он идеально подходит для испытаний, отладки и анализа цифровых устройств благодаря своей универсальности и возможности расширения функционала.
Обладая 15-дюймовым сенсорным цветным экраном (опционально), Agilent 16804A предлагает пользователю интуитивно понятный интерфейс для контроля и настройки устройства. Экран позволяет визуализировать связи между различными сигналами и каналами, что существенно упрощает процесс определения причин сбоев. Agilent 16804A является превосходным решением для разработчиков и отладчиков цифровых систем, а также специалистов по тестированию и анализу электронных устройств. С учетом своих функциональных возможностей, простоты использования и высокого качества результатов, этот инструмент станет для вас незаменимым помощником в работе.
В нашем магазине вы можете купить Логический анализатор Agilent 16804A или выбрать прибор из широкого ассортимента продукции Agilent Technologies. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.
Характеристики
Тип
|
Логический анализатор |
Характеристики
Параметры | Значения |
Число каналов логического анализатора | 136 |
Функция Timing Zoom | 4 ГГц (250 пс), 64 К |
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов |
500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс) |
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) |
450 МГц с опцией 500 250 МГц с опцией 250 |
Максимальная частота передачи данных при анализе логических состояний (АЛС) |
500 Мбит/с с опцией 500 250 Мбит/с с опцией 250 |
Максимальная глубина памяти |
1 М с опцией 001 4 М с опцией 004 16 М с опцией 016 32 М с опцией 032 |
Поддерживаемые виды сигналов | Несимметричные |
Авт. настройка порогового уровня/позиции сбора данных Глазковые диаграммы одновременно по всем каналам | ♦ |
Подключение пробников | 40-контактный кабельный соединитель |
Частота дискретизации (сбора данных) АВД | 4 ГГц (250 пс) |
Погрешность измерения временных интервалов В пределах одной пары устройств подключения Между парами устройств подключения |
± (1,0 нс +0,01% от отсчета временного интервала) ± (1,75 нс +0,01% от отсчета временного интервала) |
Напряжение порогового уровня | От -5 В до 5 В (изменение с шагом 10 мВ) |
Погрешность установки порогового уровня | ± 50 мВ + 1% от установленного значения |
